DSP28335 DMA模块及寄存器中文资料

  • 格式：docx
  • 大小：247.41 KB
  • 文档页数：16

第 1 页 共 16 页 1 DMA简介

1.1 DMA模块基本特征

1) 6个DMA通道，都具有独立的PIE中断，对应INT7中断线的1~6分组；

2) 外设触发源可关联多个外设触发；

a. ADC排序器1和排序器2；

b. 多路缓冲串行端口A和B的发送与接收；

c. 外部中断XINT1~XINT13

d. CPU定时/计数器

e. Epwm1~6 ADCSOCA和ADCSOCB信号

f. 软件触；

3) 数据源/目的地

a. L4~L7 16K*16的SARAM存储器；

b. 所有XINTF区域（外扩的存储器）

c. ADC的结果寄存器

d. McBSP-A和McBSP-B的发送和接收缓冲器

e. Epwm1~6/HRPWM1~6外设第3帧映射寄存

4) 字长

a. 16位或32位字长（McBSP仅限于16位）

b. 读写操作：4周期/字（对于McBSP 5周期/字）

1.2 DMA模块触发机制

每个DMA通道均有如下的结构框图：

1) 通过各通道的DMA模块寄存器MODE的外设中断触发选择位PERINTSEL来选择DMA通道的中断触发源；

2) 使能各通道的DMA模式寄存器MODE的外设中断触发使能位PERINTE，开启外设中断信号触发DMA功能；

3) 使能各通道的DMA控制寄存器CONTROL的运行状态为RUNSTS，使能该通道并允许接收外设中断触发信号；

4) 配置完成后，该DMA通道可以能进行数据传输；

5) 也可调过中断触发源直接通过软件触发DMA，通过置位控制寄存器CONTROL的外设中断强制位PERINTFRC来强制触发，同样也可以通过置位控制寄存器的外设中断清除位PERINTCLR来清除挂起的DMA触发；

6) 控制寄存器的中断触发标志位PERINTFLG被特定的中断触发置位后将一直保持在置位状态，直到状态机的优先逻辑允许该通道进行数据传输，数据传输开始，该标志位被清零；

7) 在正常的优先级别下，数据传输完成后才会去响应新的中断触发，如果新的中断触发在处于挂起状态（即未被执行）的情况下又来了一个新的中断触发，此时控制寄存器的溢出标志位OVRFLG会被置位。即第三个中断触发会置位溢出标志位；

第 2 页 共 16 页 8) 如果一个外设中断触发发生了，而与此同时标志位正在清除中，若外设中断触发有一定优先权，那么外设中断标志位还是会被置位；

1.3 DMA模块的仲裁机制

通常下DMA是独立与CPU运行的，但有时DMA与CPU会同时通过同一个接口访问存储器或外设寄存器，这时就需要进入CPU仲裁程序，有可能产生成冲突的内部接口如下：

1) XINTF存储区域0、6、7；

2) L4 RAM ~ L7 RAM；

3) 外设帧3（MCBSP-A和MCBSP-B）；

1.3.1 当访问外部存储器接口时

a. 若CPU和DMA同一周期内访问任何一个XINTF区域，DMA被响应，CPU挂起

b. 若CPU访问一个XINTF的区域处于挂起或正在处理时，若DMA视图访问，则DMA被挂起；

c. 若CPU和DMA同时视图进行写操作，则延时1个时钟周期；

1.3.2 当访问其它外设/存储器时

a. CPU与DMA同一周期内访问相同接口，DMA优先，CPU被挂起；

b. 对于同一个接口，对于挂起的CPU访问而言，DMA访问有更高的优先权；

c. 不建议把CPU和DMA混在一起访问同一接口，可能会造成DMA操作丢失；

1.4 DMA模块的通道优先级机制

1.4.1 轮次模式

所有通道具有相同的优先权，每一个通道以“轮次”响应的方式呗响应到，即：

CH1→CH2→CH3→ CH4→CH5→CH6→CH1→CH2→...。

按照当前被处理通道之后的顺序处理后续被挂起的通道；

轮次模式状态机可以通过DMA的DMACTRL寄存器的PRIORITYRESET位设置；

1.4.2 通道1高优先级模式

这种模式下，通道1具有高优先权，如果通道1触发事件发生，其余任何通道在当前字传输完成后即被终止，响应并完成通道1的数据传输后，才回到原先执行中传送其余通道，其余通道还是以轮次模式执行；

高优先级：CH1

低优先级：CH2→CH3→ CH4→CH5→CH6→CH2→...。

该优先级模式可以用在ADC采集数据中，也可用于外设设备的连接中。

1.5 DMA模块的地址指针与发送控制方法

1.5.1 传送结构

两级嵌套的循环结构，内循环为一次突发传送，外循环则定义一次传送过程中突发传送的循环次数；

突发传送为一次传送的最小单位，可以通过突发传送长度寄存器BURST_SIZE定义每个通道突发传送的数据量（最多为32个16bit字），通过外环传送步长寄存器TRANSFER_SIZE定义一次传送过程中突发传送的次数（最多为65536个突发传送）；

在每个传送过程的开始或结尾，可以产生一次CPU中断，可由模式寄存器MOD的通道中断模式选择位CHINTMODE设置中断触发时刻；

在默认情况下，DMA在一次外设中断触发下仅产生一次突发传送，当突发传送结束后，即使当前通道触发信号再次到来，状态机也会根据优先级顺序移动到下一个挂起的触发通道，目的是防止一个通道独占DMA总线；也可通过置位模式寄存器MODE的单次触发控制位ONESHOT来设置一次中断完成整个传送过程，但该方式会导致一次触发时间占用绝大部分DMA带宽。

每个DMA通道都包含源地址和目标地址的映射地址指针SRC_ARRD和DST_ADDR，这些指针在传送状态机运行过程中可独立控制，每次传送开始时，每个指针映射地址中的值将分别装载到其当前寄存器中，在内部循环完成时，每完成一个字的传送后，

第 3 页 共 16 页 SRC_ARRD和DST_ADDR中将根据SRC/DST_BURST_STEP设置值进行增减地址。每次突发传送结束后，有两种方式修改活动地址指针，默认方式是加载SRC/DST_TRANSFER_STEP寄存器中的值，第二种是通过返回过程，返回地址将被加载到当前地址指针中；

当SRC/DST_WRAP_SIZE中设置的突发传送次数完成时发生地址返回，此时一个返回过程将发生：

1) 当前源/目标开始地址指针寄存器SRC/DST_BEG_ADDR将根据SRC/DST_WRAP_STEP寄存器中的标记值进行增加。

2) 当前源/目标开始地址指针寄存器SRC/DST_BEG_ADDR中的新值将装载到 SRC/DST_ADDR当前寄存器中。

3) 返回计数器SRC/DST_WRAP_COUNTP会重新加载SRC/DST_WRAP_SIZE寄存器的值，为下次返回做准备，这就允许在一次传送过程中产生多次返回中断；

DMA的地址指针有当前寄存器和映射寄存器，从而允许用户在DMA工作时间为下次传送过程在映射寄存器中设定相应的值，具有映射单元的指针有：

1) 源/目标地址指针（SRC/DST_ADDR），对应映射寄存器为SRC/DST_ADDR_SHADOW，映射寄存器中的值为读写操作的首地址，每次传送开始时，映射寄存器的值将装在到当前寄存器中；

2) 源/目标开始地址指针（SRC/DST_BEG_ADDR），对应映射寄存器为SRC/DST_BEG_ADDR_SHADOW，每次传送开始时，映射寄存器的值将装在到当前寄存器中，同时当前寄存器的值在添加到SRC/DST_ADDR之前也将先根据SRC/DST_WRAP_STEP寄存器中的值进行增减；

1.5.2 传送过程长度控制

对于每个通道，传送过程由以下长度值进行控制：

1) 源和目标突发长度BURST_SIZE，即内部循环次数

BURST_SIZE定义了一次突发传送所传递的字的个数，在突发传送开始前，BURST_SIZE的值被加载到BURST_COUNT中，没完成一个字的传送，BURST_COUNT减1。

其最大可以设置为32。

2) 源和目标传送次数TRANSFER_SIZE，即外部循环次数

TRANSFER_SIZE指定每个CPU中断产生之前所发生的突发传送的次数，MODE寄存器中的CHINTMODE位可将中断配置成在传送开始时触发中断或在传送结束时触发中断，MODE寄存器中的CONTINUOUS位可设定在传送完成后，当前通道是继续使能还是禁止工作；

在传送开始时，TRANSFER_SIZE被装载到TRANSFER_COUNT寄存器中，TRANSFER_COUNT不断监视突发传送的次数，直到其归零时，表明 DMA传送过程结束。

3) 源/目标返回长度SRC/DST_WRAP_SIZE

SRC/DST_WRAP_SIZE定义了当前地址指针返回开始位置之前所发生的突发传送次数，用来实现一个环绕的地址类型功能，在传送开始时，SRC/DST_WRAP_SIZE的值被装载到SRC/DST_WRAP_COUNT寄存器中，SRC/DST_WRAP_COUNT监视突发传送的次数，当归零时相应的源/目标地址指针的返回操作被执行。要禁止此项功能，设定此寄存器的值大于TRANSFER_SIZE的值。

1.5.3 传送过程步长控制

对于每个源/目标指针，地址的改变可通过以下步长来控制：

1) 源/目标突发传送步长 SRC/DST_BURST_STEP

该寄存器定义了每次突发传送中源地址及目标地址的增量步长；寄存器为有源二进制形式，地址按要求增加或减少；

在访问如McBSP等不要求增量步进的寄存器时，可将该寄存器值设置为0；

2) 源/目标传送步长 SRC/DST_T1TRANSFER_STEP

定义了在当前突发传送完成后，下一个突发传送的地址偏移量，当访问的寄存器或内存单元在固定的地址间隔时，可以使用该功能；

3) 源/目标返回步长 SRC/DST_WRAP_STEP

该寄存器定义了当返回计数值归零时BEG_ADDR指针增加或减少字的个数，从而设定新的地址；

1.5.4 DMA两级循环状态机的运行模式

1) 单次触发模式（ONESHOT）

第 4 页 共 16 页 在一次外设中断触发信号到来时，如果使能单次触发模式，则在TRANSFER_COUNT归零前DMA将连续执行突发传送。如果单次触发模式被禁止，则每次突发传送过程都要由中断触发信号进行触发，直到TRANSFER_COUNT归零。

2) 连续触发模式（CONTINUOUS）

如果连续触发模式被禁止，那么在传送结束后将CONTROL寄存器中的RUNSTS位清零，禁止DMA通道工作。如果要在此通

道发起又一次传送过程，则首先要将CONTROL寄存器中的RUN位置1，以重新启动通道。如果连续触发模式被使能，则RUNSTS位在每次传送结束不会被清除。

3) 通道中断模式（CHINTMODE）

用来定义DMA中断是在传送开始时发生还是在传送结束时发生。如果要用连续模式实现“乒乓”操作，则中断应在传送开始时发生。如果DMA没有工作在连续模式，则中断通常在传送结束时产生。

2 DMA模块寄存器

2.1.1 DMA控制寄存器——DMACTRL

位 名称 功能描述

15~2 保留 保留

1 PRIORITY RESET 优先级复位设置位，置位时会复位轮次优先状态机；

0：写0不起作用，读该位返回0；

1：置1后，处理完所有被挂起的传送请求后才进行优先级复位，如果优先级模式为通道1优先，则低优先级的通道传送操作完成后才进行优先级复位；

0 HARD RESET 硬件复位位

0：写0不起作用，读该位返回0；

1：写1时硬件复位DMA并终止当前所有访问；

2.1.2 DMA调试控制寄存器——DEBUGCTRL

位 名称 功能描述

15 FREE 仿真控制位，用于控制停止时间发生时DMA的操作

合集下载

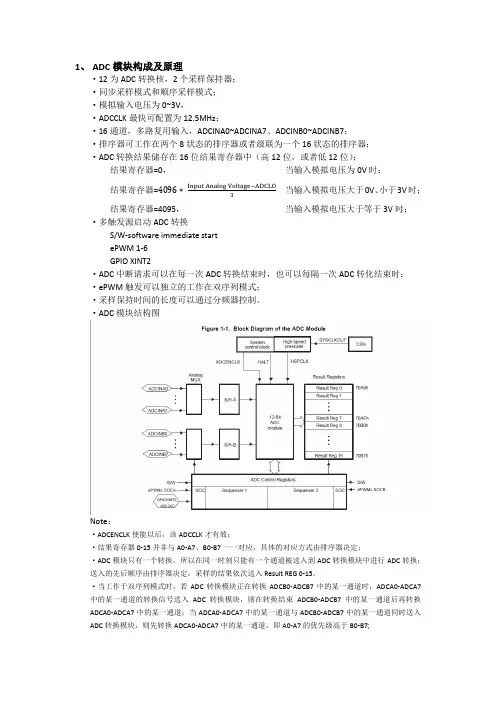

3、DSP28335-AD采样 原理与程序讲解

3、DSP28335-AD采样 原理与程序讲解

1、 ADC模块构成及原理

·12为ADC转换核，2个采样保持器；

·同步采样模式和顺序采样模式；

·模拟输入电压为0~3V，

·ADCCLK最快可配置为12.5MHz；

·16通道，多路复用输入，ADCINA0~ADCINA7、ADCINB0~ADCINB7；

·排序器可工作在两个8状态的排序器或者级联为一个16状态的排序器；

·ADC转换结果储存在16位结果寄存器中（高12位，或者低12位）；

结果寄存器=0， 当输入模拟电压为0V时；

结果寄存器=

当输入模拟电压大于0V、小于3V时；

结果寄存器=4095， 当输入模拟电压大于等于3V时；

·多触发源启动ADC转换

S/W-software immediate start

ePWM 1-6

GPIO XINT2

·ADC中断请求可以在每一次ADC转换结束时，也可以每隔一次ADC转化结束时；

·ePWM触发可以独立的工作在双序列模式；

·采样保持时间的长度可以通过分频器控制。

·ADC模块结构图

Note：

·ADCENCLK使能以后，该ADCCLK才有效；

·结果寄存器0-15并非与A0-A7、B0-B7一一对应，具体的对应方式由排序器决定；

·ADC模块只有一个转换，所以在同一时刻只能有一个通道被送入到ADC转换模块中进行ADC转换；送入的先后顺序由排序器决定，采样的结果依次送入Result REG 0-15。

·当工作于双序列模式时，若ADC转换模块正在转换ADCB0-ADCB7中的某一通道时，ADCA0-ADCA7中的某一通道的转换信号送入ADC转换模块，则在转换结束ADCB0-ADCB7中的某一通道后再转换ADCA0-ADCA7中的某一通道；当ADCA0-ADCA7中的某一通道与ADCB0-ADCB7中的某一通道同时送入ADC转换模块，则先转换ADCA0-ADCA7中的某一通道，即A0-A7的优先级高于B0-B7; 2、 ADC时钟及采样频率

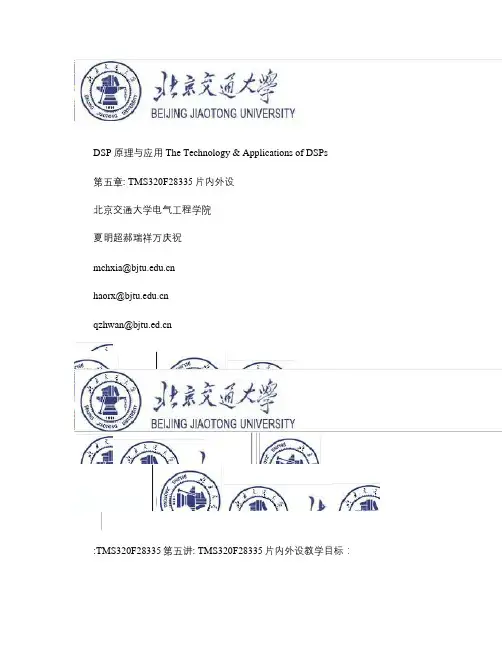

DSP原理与应用2011-第五章TMS320F28335片(精)

DSP原理与应用2011-第五章TMS320F28335片(精)

DSP 原理与应用The Technology & Applications of DSPs

第五章: TMS320F28335片内外设

北京交通大学电气工程学院

夏明超郝瑞祥万庆祝

***************.cn**************.cn**************.cn

:TMS320F28335第五讲: TMS320F28335片内外设教学目标： 掌握TMS320F28335内核结构，例如A/D转换、串行通信接口、串行外设接口。

外设接重点：

TMS320F28335A/DCS308335内部/C 的正确使用，串行通信接口应用。难点：

TMS320F28335的ADC 寄存器操作和串行通信寄存器操作。教学内容分两部分

51§5.1：TMS320F28335内模拟/数字转换

§5.2 ：TMS320F28335系列串行通信接口SCI 和Modbus 协议介绍DSP 原理与应用2 DSP

原理与应用3

ADC 有关引脚 §5.1 TMS320F28335

内模拟/数字转换§5.1 .1Features and functions of ADC module：◆core with built-in dual sample-and-hold◆Simultaneous sampling or sequential sampling modesp g q p g

◆Analog input: ◆Fast conversion time runs at ADC clock or

Fast conversion time runs at , ADC clock, or 6.25 MSPS multiplexed inputs

◆, multiplexed inputs◆capability provides up to 16 " t i " i i l i E h i

"autoconversions" in a single session. Each conversioncan be to select any 1 of 16 input

dsp28335can通讯程序中文说明

dsp28335can通讯程序中文说明

DSP28335 CAN通讯程序 中文说明(总5页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 #include "DSP2833x_Device.h" // DSP2833x Headerfile Include File

#include "DSP2833x_Examples.h" // DSP2833x Examples Include File

// Prototype statements for functions found within this file.

void mailbox_check(int32 T1, int32 T2, int32 T3);

void mailbox_read(int16 i);

// Global variable for this example

Uint32 ErrorCount;

Uint32 PassCount;

Uint32 MessageReceivedCount;

Uint32 TestMbox1 = 0;

Uint32 TestMbox2 = 0;

Uint32 TestMbox3 = 0;

void main(void)

{

Uint16 j;

// eCAN控制寄存器需要使用32位的读/写访问。 因此，为此示例创建一组影子寄存器。 这些影子寄存器将用于确保访问是32位而不是16位。

struct ECAN_REGS ECanbShadow;

// 步骤1.初始化系统控制：PLL，看门狗，启用外设时钟。该示例功能可在DSP2833x_SysCtrl.c文件中找到。

InitSysCtrl();

// 步骤2.初始化GPIO：在DSP2833x Gpio.c文件中找到该示例函数，并说明如何将GPIO设置为默认状态。

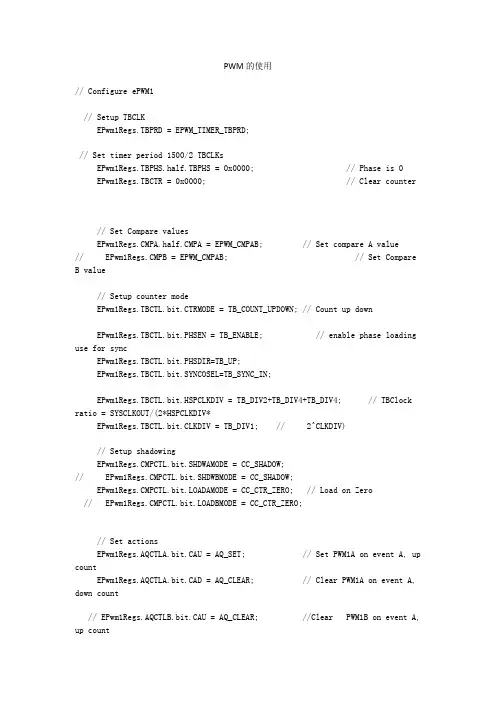

关于28335各个模块的理解
