500 kV主变差动保护误动作事故

变电站主变差动保护跳闸事故原因及处理过程案例分析

变电站主变差动保护跳闸事故是指在变电站运行过程中，由于各种原因导致主变差动保护装置误动或故障跳闸，对电网稳定性和运行安全造成影响的事件。下面将通过一个案例分析来详细介绍变电站主变差动保护跳闸事故的原因及处理过程。

案例背景：变电站主变差动保护跳闸事故

处理过程：

1.事故发生后，首先要立即停电，并确保现场的安全。同时通知相关人员到现场进行紧急处理。

2.根据事故发生的具体情况，对主变差动保护装置进行全面排查，包括设备检查、通信检查等。确定装置是否存在故障，是否需要维修或更换。

3.进行现场调试和测试，以确认设备是否正常。可以通过在线检测工具对装置的差动保护功能进行评估，并对之前的误动记录进行分析，找到误动的规律和原因。

4.如果事故的原因是设备老化导致的，应及时对设备进行维修或更换。如果是通信故障导致的，应检查通信线路和设备，修复故障并确保通信正常。如果是操作失误导致的，应对操作人员进行培训和指导，加强对保护装置操作的规范。

5.对保护配置进行检查和校对，确保配置正确。可以通过模拟故障的方法对保护装置进行测试，验证配置是否合理、正确。

6.完成上述处理后，重新启动主变差动保护装置。并在重新投入使用前进行全面的试验和测试，确保保护装置的可靠性和正确性。 7.针对此次事故，应进行事故分析和总结。分析事故原因，找出教训，并制定相应的改进措施。可以通过修改操作规程、加强设备维护和检修、提高操作人员技能等方式，进一步预防类似事故的发生。

总结：

变电站主变差动保护跳闸事故的原因多种多样，常见的包括设备老化、通信故障、操作失误、保护配置错误等。针对不同的原因，需要采取不同的处理措施，包括设备维修、通信故障修复、操作人员培训、保护配置校对等。为了预防类似事故的发生，还需要进行事故分析和总结，找出并改进存在的问题。只有通过不断地改进和提高，才能确保变电站主变差动保护装置的稳定运行，保障电网的安全和稳定。

８　华北电力技术　ＮＯＲＴＨ　ＣＨＩＮＡ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　ＮＯ．１１　２０１１　

５００　ｋＶ主变零差保护的现场投运试验及分析　

兀鹏越　，王团结　，许寅智　，韩炜炜　，刘　庆　

（１．西安热工研究院有限责任公司，陕西西安７１００４３；２．南瑞继保电气有限公司，江苏南京２１１１００；　３．中国电力工程有限公司，北京１０００４８）　

摘　要：长期以来，由于人为原因导致变压器接地侧零序差动保护误动事故时有发生，零差保护ＴＡ极性难以　检验就成为制约该保护广泛应用的一个重要因素。文中介绍了ＲＣＳ一９８５型零序差动保护在三相分体式和三　相一体式主变上的现场投运试验，论述了一种利用保护装置自带录波功能，离线观察励磁涌流在变压器高压　侧和中性点侧产生的零序电流相位的方法，能够直观地确认ＴＡ的极性正确性，从而杜绝人为错误导致零差　保护误动事故的发生。文中通过与其他方法比较，说明该方法具有简单直观、可靠实用的优点。　关键词：变压器；零序差动；励磁涌流；试验；故障录波　中图分类号：ＴＭ４１　文献标识码：Ａ　文章编号：１００３—９１７１（２０１１）１１－０００８－０４　

Ｆｉｅｌｄ　Ｔｅｓｔ　ａｎｄ　Ａｎａｌｙｓｉｓ　ｏｆ　５００　ｋＶ　Ｔｒａｎｓｆｏｒｍｅｒ　Ｚｅｒｏ．ｓｅｑｕｅｎｃｅ　

Ｄｉｆｅｒｅｎｔｉａｌ　Ｐｒｏｔｅｃｔｉ０ｎ　

Ｗｕ　Ｐｅｎｇ—ｙｕｅ　，Ｗａｎｇ　Ｔｕａｎ—ｊｉｅ　，Ｘｕ　Ｙｉｎ—ｚｈｉ　，Ｈａｎ　Ｗｅｉ—ｗｅｉ　，Ｌｉｕ　Ｑｉｎｇ　（１．Ｘｉ’ａｎ　Ｔｈｅｒｍａｌ　Ｐｏｗｅｒ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｘｉ’ａｎ　７１００３２，Ｃｈｉｎａ；　

２．ＮＡＲＩ－Ｒｅｌａｙｓ　Ｅｌｅｃｔｒｉｃ　Ｃｏ．Ｌｔｄ．，Ｎａｎｊｉｎｇ　２１　１　１００，Ｃｈｉｎａ；　３．Ｃｈｉｎａ　Ｎａｔｉｏｎａｌ　Ｅｌｅｃｔｒｉｃ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｃｏ．Ｌｔｄ．，Ｂｅｉｊｉｎｇ　１０００４８，Ｃｈｉｎａ）　

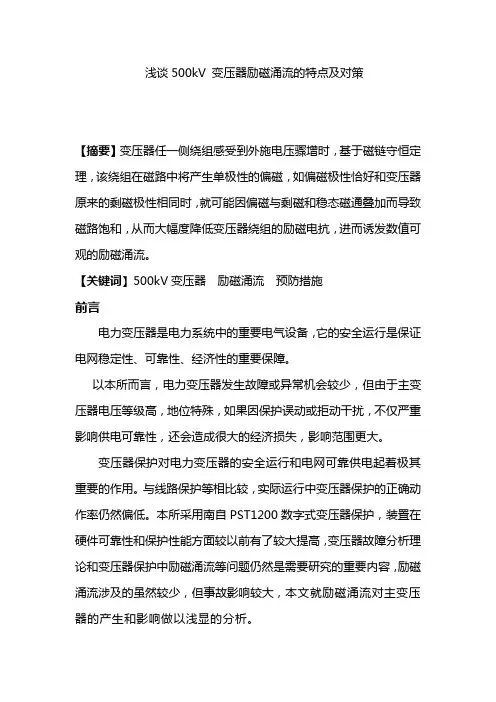

浅谈500kV 变压器励磁涌流的特点及对策

【摘要】变压器任一侧绕组感受到外施电压骤增时，基于磁链守恒定理，该绕组在磁路中将产生单极性的偏磁，如偏磁极性恰好和变压器原来的剩磁极性相同时，就可能因偏磁与剩磁和稳态磁通叠加而导致磁路饱和，从而大幅度降低变压器绕组的励磁电抗，进而诱发数值可观的励磁涌流。

【关键词】500kV变压器 励磁涌流 预防措施

前言

电力变压器是电力系统中的重要电气设备，它的安全运行是保证电网稳定性、可靠性、经济性的重要保障。

以本所而言，电力变压器发生故障或异常机会较少，但由于主变压器电压等级高，地位特殊，如果因保护误动或拒动干扰，不仅严重影响供电可靠性，还会造成很大的经济损失，影响范围更大。

变压器保护对电力变压器的安全运行和电网可靠供电起着极其重要的作用。与线路保护等相比较，实际运行中变压器保护的正确动作率仍然偏低。本所采用南自PST1200数字式变压器保护，装臵在硬件可靠性和保护性能方面较以前有了较大提高，变压器故障分析理论和变压器保护中励磁涌流等问题仍然是需要研究的重要内容，励磁涌流涉及的虽然较少，但事故影响较大，本文就励磁涌流对主变压器的产生和影响做以浅显的分析。

一、 何为励磁涌流

变压器绕组中的励磁电流和磁通的关系由磁化特性所决定，铁芯越饱和，产生一定的磁通所需的励磁电流就愈大。当变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通量远远超过铁芯的饱和磁通量,因此产生较大的涌流,其中最大峰值可达到变压器额定电流的5-9倍，称励磁涌流。

励磁涌流的出现有三种情况：

1）、当投入空载变压器时产生空投励磁涌流。

2）、当外部故障切除电压恢复时产生恢复励磁涌流。

3）、当两台并联变压器，一台正常运行，另一台空载合闸时，不仅合闸变压器有励磁涌流，另一台并联运行变压器中会出现和应涌流。对于后二种涌流，由于变压器是部分励磁，因此均比空投励磁涌流小。

1 / 3 动作原因：

、 主变及其套管引出线故障

2、 保护二次回路故障;

3、 电流互感器开路或短路;发出音响和事故信号

4、 主变内部故障如绕组匝间短路等。

保护范围：主变三侧开关CT之间的电气设备。

事故现象：主变三侧开关跳开，。

处理过程：

(一) 简要记录事故时间、跳闸开关、保护主要动作信号、正常运行的主变潮流情况;

(二) 将上述情况上报中调，假设主变负荷较重应检查冷却系统是否正常投入，假设过负荷严重申请中调减负荷，同时派专人监视主变负荷、油温，并停止故障主变冷却系统;

(三) 检查站用变自投情况，确保站用电正常;

(四) 假设主变是接入串内的，将同串线路保护屏切换开关切至“中开关检修”位置;

2 / 3 (五) 根据各自的分工对主变的一次设备、二次设备的光字牌、保护的动作情况、指示灯，打印保护、录波器报文，进行仔细的分析，信息记录好并确认，再复归信号，将详细上报调度、主管领导;

(六) 根据检查情况按以下方法处理：

、故障明显可见：

) 变压器故障，套管破裂闪络放电，主变转检修，更换套管;

2) 引出线故障，主变转检修，应及时更换;

2、故障不明显：则可能为变压器内部故障，应取油样化验，测量绕组直流电阻和绝缘电阻。

3、如为直流两点接地造成误动，应及时消除接地点，

4、如保护二次接线短路造成误动，应及时消除短路点;

5、假设为3、4种情况使差动保护误动，经局总工批准同意，将差动保护退出运行(两套大差都误动，退出后时，主变不得投入运行，至少要保存一套大差能正确运行)，在重瓦斯保护正常投入的情况下，恢复变压器运行，再进行处理。

(七)差动保护引起主变跳闸，应进行以下检查：

、 主变套管有无破裂放电现象;

3 / 3 2、 在主变差动保护区内有无短路或放电现象;

3、 差动保护接线、整定有无错误、电流互感器二次回路是否开路;

4、 向调度了解在跳闸的同时系统有无短路故障;

5、 查看瓦斯继电器内有无气体，主变油位、油色、压力释放阀有无异常。
