梅特勒·托利多的称重传感器。我公司以下两种形式的传感器：
1、拉式传感器（见下图）
拉式传感器的６芯屏蔽线，每根线用不同的颜色区分，功能定义如下：
激励＋（EXC＋）：绿色 信号＋（SIG＋）：白色 电源反馈＋（SEN＋）：黄色
激励－（EXC－）：黑色 信号－（SIG－）：红色 电源反馈－（SEN－）：蓝色
屏蔽线：黄色（较另外6根线稍粗一些）
注：当供电电源离传感器较远（＞100M）时，线路损耗会使传感器激励电压低于供电电源电压，此时应将电源反馈＋（黄色）、电源反馈－（蓝色）联接到仪表的电源反馈接线端子。
2、剪切梁式传感器（压式传感器）见下图：
拉式传感器的４芯屏蔽线，每根线用不同的颜色区分，功能定义如下：
激励＋（EXC＋）：绿色 信号＋（SIG＋）：白色
激励－（EXC－）：黑色 信号－（SIG－）：红色
屏蔽线：黄色(较另外４根线稍粗一些) 秤重传感器的性能参数如下表所示：
我公司产品中为传感器提供的激励电源均为直流（DC）10V，则输出的信号为直流电压信号为：DC０—２０ｍＶ。
当传感器不受任何外力作用时，输出信号对应ＤＣ０ｍＶ；
当传感器承受额定量程的重量时，输出信号对应为２０ｍＶ。
在实际使用时，因为有秤斗自重的作用力，传感器的输出信号大于０ｍＶ，输出电压值根据电子秤的传感器额定量程及秤斗自重而有所不同。
下面以ＴＳＣ－１００传感器为例，说明传感器输出电压值与承受重量的关系（激励电压为ＤＣ１０Ｖ）
１、如果秤斗自重为：２０Ｋg，则空秤时的输出电压为：
２０㎏÷１００㎏×２０ｍＶ＝４ｍＶ
２、在秤斗上加上５０㎏标准砝码，则输出电压为：
（２０＋５０）㎏／１００㎏×２０ｍＶ＝１４ｍＶ
三点传感器式电子秤的电气连接方式为并联连接。
实物连接是通过传感器连接盒将三个秤重传感器并联连接为一传感系统。如图：
图中“A”点可连接至：CB920配料仪表、T600配料仪表、重量变送器。

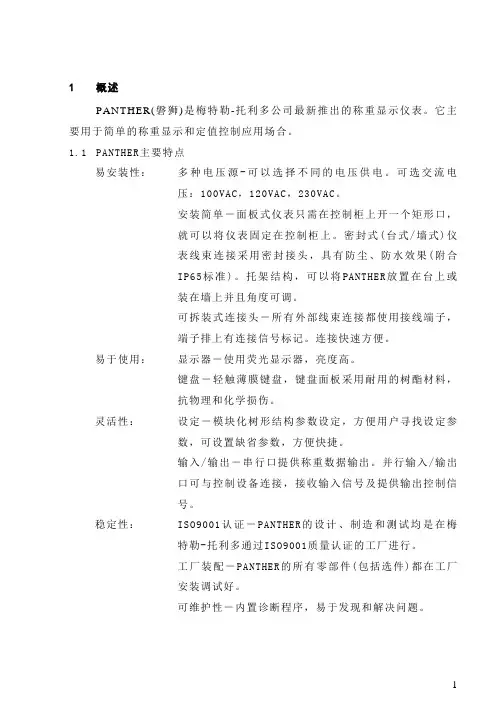

1 1 概述
PANTHER(磐狮)是梅特勒-托利多公司最新推出的称重显示仪表。它主要用于简单的称重显示和定值控制应用场合。
1.1 PANTHER主要特点
易安装性： 多种电压源-可以选择不同的电压供电。可选交流电压：100VAC，120VAC，230VAC。
安装简单－面板式仪表只需在控制柜上开一个矩形口，就可以将仪表固定在控制柜上。密封式(台式/墙式)仪表线束连接采用密封接头，具有防尘、防水效果(附合IP65标准)。托架结构，可以将PANTHER放置在台上或装在墙上并且角度可调。
可拆装式连接头－所有外部线束连接都使用接线端子，端子排上有连接信号标记。连接快速方便。
易于使用： 显示器－使用荧光显示器，亮度高。
键盘－轻触薄膜键盘，键盘面板采用耐用的树酯材料，抗物理和化学损伤。
灵活性： 设定－模块化树形结构参数设定，方便用户寻找设定参数，可设置缺省参数，方便快捷。
输入/输出－串行口提供称重数据输出。并行输入/输出口可与控制设备连接，接收输入信号及提供输出控制信号。
稳定性： ISO9001认证－PANTHER的设计、制造和测试均是在梅特勒-托利多通过ISO9001质量认证的工厂进行。
工厂装配－PANTHER的所有零部件(包括选件)都在工厂安装调试好。
可维护性－内置诊断程序，易于发现和解决问题。
2 标准－PANTHER的设计符合有关国际计量和电气安全标准，以及电磁兼容性标准。
1.2 PANTHER技术特性
PANTHER有两种型号：密封式(台/墙式)及面板式两种。
1.2.1 硬件特点
• 7位荧光段码显示器
• 6个轻触薄膜键盘
• 接线端子
• 一体化PCB板结构
标准模拟传感器输入接口，可驱动8只350的传感器
双向串行口： COM1(RS232)
并行口： 一个输入，三个输出
功能扩展口
1.2.2 密封式外观特性
• 不锈钢外壳
• 外壳符合NEMA4X(IP65)标准

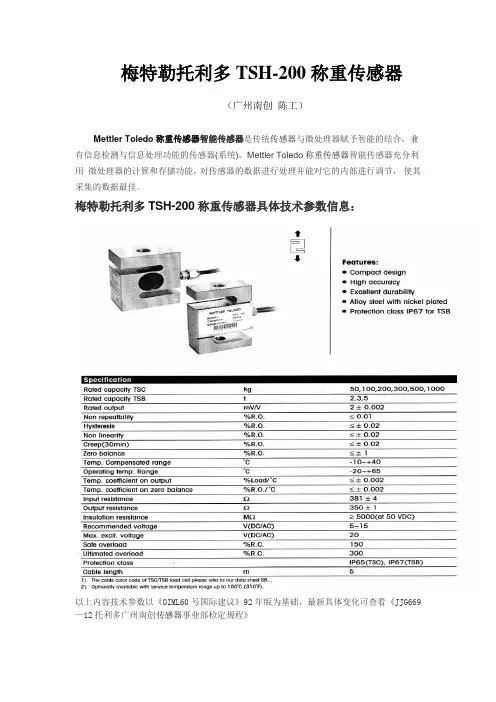

梅特勒托利多TSH-200称重传感器
（广州南创 陈工）
Mettler Toledo称重传感器智能传感器是传统传感器与微处理器赋予智能的结合，兼有信息检测与信息处理功能的传感器(系统)。Mettler Toledo称重传感器智能传感器充分利用 微处理器的计算和存储功能，对传感器的数据进行处理并能对它的内部进行调节， 使其采集的数据最佳。
梅特勒托利多TSH-200称重传感器具体技术参数信息：
以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》 梅特勒托利多TSH-200称重传感器产品型号
SBH-0.25 弯曲梁称重传感器，称重容量0.25T，承载孔为盲孔，5M电缆
SBH-0.5 弯曲梁称重传感器，称重容量0.5T，承载孔为盲孔，5M电缆
SBH-1 弯曲梁称重传感器，称重容量1T，承载孔为盲孔，5M电缆
SBH-2 弯曲梁称重传感器，称重容量2T，承载孔为盲孔，5M电缆
SBH-3 弯曲梁称重传感器，称重容量3T，承载孔为盲孔，5M电缆
SBH-5 弯曲梁称重传感器，称重容量5T，承载孔为盲孔，5M电缆
产品型号 额定容量
TSH-200KG 200KG,5M电缆
TSH-300KG 300KG,5M电缆
TSH-500KG 500KG,5M电缆
TSH-1T 1T,5M电缆
TSH-2T 2T,5M电缆
TSH-3T 3T,5M电缆
TSH-5T 5T,5M电缆
梅特勒托利多TSH-200称重传感器结构图：
梅特勒-托利多
BBA425/BBA422案秤
BBK422案秤
IND425/IND429仪表
简易操作手册
一、 键盘介绍
开关键，关闭或启动仪表，第一次上电时，直接开机
清零键，将秤体显示回到零位
去皮键，去皮秤台上的毛重，显示零位并提示NET状态
确认键，打印键
单位转换键，用于转换显示单位
清除键，清皮键，在净重状态下有效，显示为毛重状态
二、 简单操作
1. 关机
按键，关闭电源。
2. 清零
按键，仪表显示零位。
3. 去皮
3.1 直接去皮
容器放到秤台上，按键，仪表显示净重零位。
4. 打印
称重完毕后，按键，打印机上会打印出
毛、皮、净重等信息。
三、 进入参数设置
操作说明：
确认键
向前选择键
向后选择键
退出键
1. 标定：
正常显示状态下，长按键，显示“”，输入，显示
“”，按键，显示“”后，按键，一直选择到“”，
按键，显示“”，进行零位标定之后，显示最大加载值(可以选择加载量，
建议在60%以上)，再按键之后，显示“”并回到称重状态。 长时间按住确认/打印键
提示输入密码，
2. 通讯设置：
进入参数设置菜单后，用键进行选择，直到显示“”，按键进入
“”设置，选择“”，按键确认。再将通讯参数(波特率、奇偶效
验、握手信号、停止位等)设置一致即可。
3. 进行开机启动现场保护功能：
正常显示状态下，长时间按住(确认/打印键)，显示CODE，输入
键，显示“SCALE”，按进入参数设置。进入CAL后，按键，显示“rEStArt”，
按键进入设置，默认为OFF，用选择为ON，再按键，再按键退出
保存。
4. 初始化存储器：
进入参数设置菜单后，用键进行选择，直到显示“”，按键，显示
“”，再连续按键，直到显示“”，按键，显示“”，
再按键，完成存储器初始化。
5. 使用环境设置：
有时，由于使用环境的影响，电子秤始终无法稳定，这时可以进行如下设置，确保得到稳定
数值。设置如下：
