干熄焦提升机电气故障及处理对策
在现代生产活动中，干熄焦提升机有着很大规模的应用。现阶段的干熄焦提升机借助于PLC系统的控制，有着运行速度快、自动控制水平高的优点。但在干熄焦提升机使用的过程中，会面临着一些电气故障问题。本文通过对干熄焦提升机常见的电气故障问题的分析，提出了一些相对应的电气故障的诊断方法和处理策略。这些研究对干熄焦提升机的正常运用工作有着重要的意义，有很好的现实价值。
标签：干熄焦提升机；电气故障；处理对策
1引言
在现代生产活动中，尤其是工业的生产活动中，干熄焦提升机有着很大规模的应用。干熄焦提升机负责将需要干熄的红焦提升到干熄炉顶，并通过轨道横移到干熄炉的装料上方，再通过相应的设施将红焦装入干熄炉中。在这个过程中，由于涉及到大量的危险物品（主要是指需要干熄的红焦），所以一般不由人力直接操纵，而是利用电气控制系统进行控制。
现代的干熄炉提升机通常使用的是PLC控制系统，这种控制系统运行速度快、自动控制水平高，有着很好的应用价值。但是在应用的过程中，难免会面临着电气故障的问题。为了保障干熄焦提升机的正常工作运行，展开对干熄焦提升机的相关电气故障的研究有着十分的必要性。
2干熄焦提升机电气故障
干熄焦提升机在工作的过程中，需要大量电气控制系统的支持。现代的干熄焦提升机的控制系统通常采用的是PLC系统。在实际使用的过程中，PLC系统难免会存在一些电气故障问题。
2.1常見干熄焦提升机电气故障
目前的干熄焦提升机的电气故障主要有六种，下面我们对这六种故障做个简单分析：
（1）走行或提升抱闸故障。这个故障主要是抱闸没有打开，导致动作反应器没有感应，从而导致的停机；
（2）下降到待机位未减速；这个故障主要是指机器没有检测到减速信号而导致的报警；
（3）待机位双限位报警；这个故障主要是指双限位返回信号存在误差而导致的机器报警；
（4）提升机不能提升动作；这个故障是指提升机在接受到提升信号后不能进行正常工作；
第３期（总第１２１期） Ｎｏ．３（ＳＵＭ Ｎｏ．１２１） 机械管理开发 ＭＥＣＨＡＮＩＣＡＬ ＭＡＮＡＧＥＭＥＮＴ ＡＮＤ ＤＥＶＥＬＯＰＭＥＮＴ ２０１１年６月
Ｊｕｎ．２０１ ｌ
提升机电力拖动系统故障诊断研究
熊艳菊，杨兆建，任芳
（太原理工大学机械工程学院，山西太原０３００２４）
摘要：针对提升机电力拖动系统具有机电结合的双重特性，电力拖动系统故障原因和故障现象对应关系极其复
杂，综合现场大量资料，建立其故障树；分析提升机电力拖动系统的故障机理，并提出相应处理措施。
关键词：提升机；拖动系统；故障诊断
中图分类号：ＴＰ２２７ 文献标识码：Ａ 文章编号：１００３—７７３Ｘ（２０１ １）０３—００８５—０２
０引 言 矿井提升机电力拖动系统是一个机电相结合的系
统，一旦发生故障就会使矿井生产陷于瘫痪，因此，及
时地预知故障，可以避免矿井造成严重的经济损失。
提升机电力拖动系统的故障是否发生、故障的类型、故
障程度、故障部位及故障产生原因等都是故障诊断需
要考虑的问题。
１ 拖动系统主要故障原因及分析
提升机电力拖动系统的故障主要有电动机振动、
电动机过热、绝缘故障、电控系统故障等。
１．１电动机振动 引起电动机振动主要原因：定子电磁振动异常、气
隙偏心、转子振动、滚动轴承等。故障树，如图１所示。
’ 图１电动机振动故障树图 １．２电动机温度过高
温度过高是电力拖动系统常见故障，此类故障具
有渐进的特点。其信号又与其他信号叠加在一起，难
以区分，较常见的是根据声音和温度进行判断，其主要
故障树，如图２所示。
图２ 电动机温度过高故障树图
１．３绝缘故障
造成电机绝缘故障的因素很多，主要有热因素、电 因素、机械因素和环境等因素。主要表现为绕组匝问
短路、围屏放电、过负荷以及冷却不良。绝缘强度是电
机各种性能中最基本的性能之一，而绝缘系统往往是
电机内的一个薄弱环节。电或机械应力是重要的老化
因素；温度和环境是次要的老化因素。
卷扬机电气故障分析及处理
矿井提升设备是矿山井下运输重要的机电设备。是沟通矿井地面与地下的主
要生产环节。我矿九层卷扬机电控系统足由华飞电子公司自行研制开发的智能型
全数字交流提升电控系统，采用可编程控制技术，自投入使用以来，由于井下环
境恶劣，操作人员不熟练，各种问题时自．发生。为了让现场操作人员和维修人
员能够排除日常工作中出现的故障，减少停机时间，提高生产效率，技术人员根
据现场经验和厂家资料，对该卷扬机电控系统配置情况、常见故障现象、故障原
因及处理办法进行简要的描述。
1、系统配置及使用情况
该卷扬机提升机是锦州矿山机器厂生产的JK-2．5A犁提升机，滚筒直径为2．5
m，绳径为3lmill，电机型号为YRKK500-4—8，电机功率为500kW，卷扬机是
斜井提升，运行行程为200m。电控设备配置：焦作华飞生产的JTDK-ZN—ZKT
主控台．JT．DK—PC—DPY高压电动柜：JTDK_zN—SCR一8加速柜；JTDK-ZN
—GHZ电制动柜。开车操作说明：
1．1开车前准备工作
将各转换开关放在正常状态，主令控制器、工作闸手柄在零位，安全条件具备，
指示灯亮，按一下制动泵启动按钮，安全继电器指示灯亮，制动泵开启且指示灯
亮。
1．2开车
常规开车：当信号发出开车信号后，且信号已发指示灯亮，主令控制器慢慢向前
推或向后拉。让高雎换向接触吸合后，将工作闸手柄向前推到底，主令控制器向
前推或向后到底，各调速级逐级吸合，绞车进入全速运行状态。绞车全速运行到
减速点后，电制动投入自动减速，到停车位置后，到位信号闭合后自动停车，司
机将主令和工作闸拉到零位。
1．3紧急停车
当司机发现紧急情况需紧急停车时，用右脚踏右下角的脚踏
开关，此时安全回路断电，高压馈电开关跳闸，提升机抱闸停车。
1．4安全回路掉电后．恢复开车
如果安全回路掉电，查清原因后，将4AK(切除程序保护)按钮按一下，将1AK(解
除语言报警)开关左旋90。再旋回来，安全条件具备指示灯亮了以后，将制动泵
技术市场

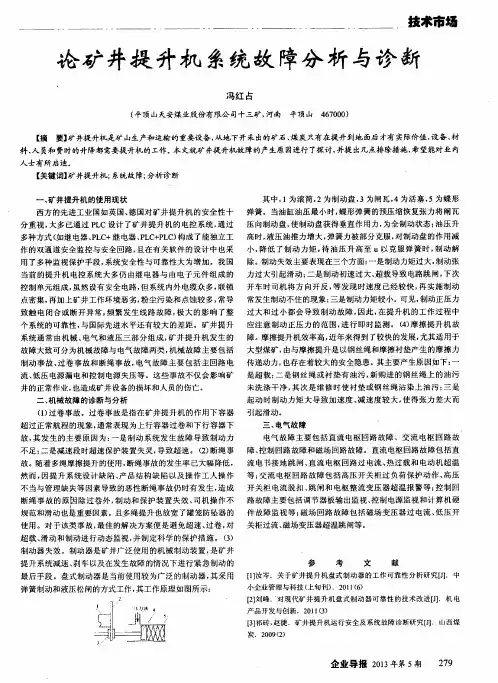

论矿井提升机系统故障分析与诊断
冯红占
（平顶山天安煤业股份有限公司十三矿，河南 平顶山４６７０００）
【摘要】矿井提升机是矿山生产和运输的重要设备，从地下开采出的矿石、煤炭只有在提升到地面后才有实际价值，设备、材
料、人员和费时的升降都需要提升机的工作。本文就矿井提升机故障的产生原因进行了探讨，并提出几点排除措施，希望能对业内
人士有所启迪。
【关键词】矿井提升机；系统故障；分析诊断
一、矿井提升机的使用现状
西方的先进工业国如英国、德国对矿井提升机的安全性十
分重视，大多已通过ＰＬＣ设计了矿井提升机的电控系统，通过
多种方式（如继电器、ＰＬＣ＋继电器、ＰＬＣ＋ＰＬＣ）构成了能独立工
作的双通道安全监控与安全回路，且在有关软件的设计中也采
用了多种监视保护手段，系统安全性与可靠性大为增加。我国
当前的提升机电控系统大多仍由继电器与由电子元件组成的
控制单元组成，虽然设有安全电路，但系统内外电缆众多，联锁
点密集，再加上矿井工作环境恶劣，粉尘污染和点蚀较多，常导
致触电闭合或断开异常，频繁发生线路故障，极大的影响了整
个系统的可靠性，与国际先进水平还有较大的差距。矿井提升
系统通常由机械、电气和液压三部分组成，矿井提升机发生的
故障大致可分为机械故障与电气故障两类，机械故障主要包括
制动事故、过卷事故和断绳事故，电气故障主要包括主回路电
流、低压电源漏电和控制电源失压等。这些事故不仅会影响矿
井的正常作业，也造成矿井设备的损坏和人员的伤亡。
二、机械故障的诊断与分析
（１）过卷事故。过卷事故是指在矿井提升机的作用下容器
超过正常航程的现象，通常表现为上行容器过卷和下行容器下
放，其发生的主要原因为：一是制动系统发生故障导致制动力
不足；二是减速段时超速保护装置失灵，导致超速。（２）断绳事
故。随着多绳摩擦提升的使用，断绳事故的发生率已大幅降低，
然而，因提升系统设计缺陷、产品结构缺陷以及操作工人操作
