等高线是如何自动生成的

等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线。把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。（来自百度百科的定义）。在科技高度发达的今天，等高线的生成完全实现了自动化。本文和大家一起探讨如何在DEM的三角网中自动生成等高线。

按高程间距搜索等高点

如果DEM是由三角网构成，可以利用三角网的拓扑性质依次搜索出等值的等高线序列。这个序列由m个线链和n个简单多边形构成（m≥0，n≥0）。当从一个三角形出发到另一个三角形结束时，如果出发点和结束点都是边界，则这条等高线构成线链（非封闭），当从起点经搜索又回到起点则构成简单多边形（封闭），在一个DEM的三角网模型中，生成的等高线无非是这两种。如下图所示：

曲线拟合

为了等高线能与实际地形接近，在三角网中搜索出的点构成折线等高线显然是不“美观”的。人们于是寻求将这些折线点拟合成曲线，目前比较流行的一种方法是用张力样条曲线近似，通过控制张力系数来控制曲线的弯曲程度。如下图所示（黑色线为拟合曲线）：

关于等高线是否会相交的问题

这本身是一个很容易回答的问题，可很多人从教科书上断章取义，断定等高线不会相交，甚至很多测量工试题的标准答案也是如此。等高线在空间中不会相交，在投影到平面上时是有相交的可能的，比如倒悬的悬崖地形。较严谨的教科书会说“一般情况下”不会相交，特殊情况下还是会相交的。

因曲线拟合精度相交这种情况不算在是否会相交的问题内。

计算土石方量用等高线还是三角网？

由等高线的曲线拟合我们可以知道，如果使用等高线，要想使计算合理，则等高线拟合必须合理，不同的拟合会有不同的计算结果。但三角网是唯一的（一旦确定或约束确定），计算出的数量应该是一致的，而地形点在测量采集的过程中也遵循线形变化的取点规则，实际中可以把点采集得更加合理和密集一点，以使数量更加接近真实。

很明显，直接使用三角网计算土石方数量理论上填方会比实际多，挖方会比实际少。而使用等高线计算土石方量，挖方会比实际多，填方会比实际少。如果有足够时间和精力，可以实际比较取两者的均值或加权处理更趋于合理。

合集下载

CASS中基于高程点并生成等高线的方法

CASS中基于高程点并生成等高线的方法

CASS中基于高程点并生成等高线的方法

首先，CASS需要获取高程点数据。这些数据可以来自于地形测量仪器、雷达测量、地理信息系统等。高程点数据是指一系列地面上不同位置的点，每个点都有一个特定的高程值。CASS会使用这些高程点来确定地形表面的形状和特征。

接下来，CASS使用插值算法来填充高程点之间的空白区域，以便生成一个连续的地形表面。常见的插值算法包括三角网、Kriging和反距离权重法。这些算法会根据高程点之间的距离和高程值来计算缺失点的高程值。插值后，CASS会获得一个由连续高程值组成的地形表面模型。

在生成地形表面之后，CASS会根据预设的等高距参数来生成等高线。等高距是指相邻两条等高线之间的高程差。使用等高距参数，CASS会从地形表面模型中提取与该等高距对应的所有高程值，并将这些高程值连接起来形成等高线。通常，等高线具有相同的高程值，并且形状遵循地形的地势特征。

为了提高等高线的准确性和光滑性，CASS还会应用滤波算法。滤波算法可以移除地形噪声和杂散点，使等高线更加清晰和规整。常见的滤波算法包括均值滤波、中值滤波和高斯滤波。这些滤波算法会通过计算周围点的平均值、中位数或权重来调整等高线的形状，以减少不规则和异常点的影响。

最后，CASS会输出生成的等高线图形或数据。等高线图形可以用于可视化地形特征，通常用于地形分析、工程设计和地图制作等领域。等高线数据可以用于数值分析、地形建模和地表模拟等科学计算和仿真应用中。 总体而言，CASS中基于高程点生成等高线的方法包括获取高程点数据、插值填充、等高线提取和滤波处理。这种方法充分利用了高程数据的空间关系和数值特征，能够有效地生成准确、规整和可视化的等高线，为地形分析和地表模拟提供了重要的数据基础。

如何下载、使用google earth的地形生成等高线？

如何下载、使用google earth的地形生成等高线？

如何下载、使用google earth的地形生成等高线？

大家都很关心如何生成等高线，下面简单和大家说一下过程。

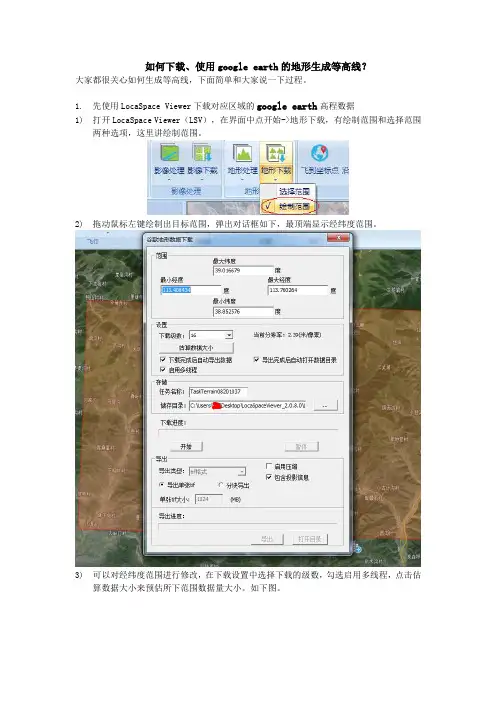

1. 先使用LocaSpace Viewer下载对应区域的google earth高程数据
