钢结构知识点

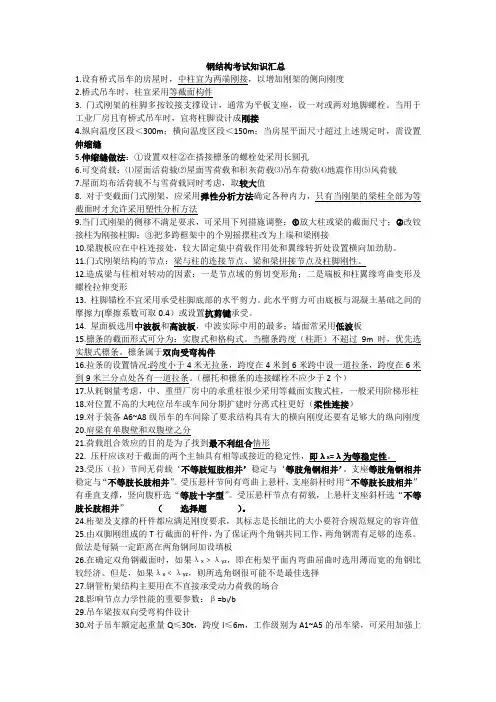

钢结构考试知识汇总

1.设有桥式吊车的房屋时，中柱宜为两端刚接，以增加刚架的侧向刚度

2.桥式吊车时，柱宜采用等截面构件

3. 门式刚架的柱脚多按铰接支撑设计，通常为平板支座，设一对或两对地脚螺栓。当用于工业厂房且有桥式吊车时，宜将柱脚设计成刚接

4.纵向温度区段＜300m；横向温度区段＜150m；当房屋平面尺寸超过上述规定时，需设置伸缩缝

5.伸缩缝做法：①设置双柱②在搭接檩条的螺栓处采用长圆孔

6.可变荷载：⑴屋面活荷载⑵屋面雪荷载和积灰荷载⑶吊车荷载⑷地震作用⑸风荷载

7.屋面均布活荷载不与雪荷载同时考虑，取较大值

8. 对于变截面门式刚架，应采用弹性分析方法确定各种内力，只有当刚架的梁柱全部为等截面时才允许采用塑性分析方法

9.当门式刚架的侧移不满足要求，可采用下列措施调整：放大柱或梁的截面尺寸；改铰接柱为刚接柱脚；③把多跨框架中的个别摇摆柱改为上端和梁刚接

10.梁腹板应在中柱连接处，较大固定集中荷载作用处和翼缘转折处设置横向加劲肋。

11.门式刚架结构的节点：梁与柱的连接节点、梁和梁拼接节点及柱脚刚性。

12.造成梁与柱相对转动的因素：一是节点域的剪切变形角；二是端板和柱翼缘弯曲变形及螺栓拉伸变形

13. 柱脚锚栓不宜采用承受柱脚底部的水平剪力。此水平剪力可由底板与混凝土基础之间的摩擦力(摩擦系数可取0.4）或设置抗剪键承受。

14. 屋面板选用中波板和高波板，中波实际中用的最多；墙面常采用低波板

15.檩条的截面形式可分为：实腹式和格构式。当檩条跨度（柱距）不超过9m时，优先选实腹式檩条。檩条属于双向受弯构件

16.拉条的设置情况:跨度小于4米无拉条，跨度在4米到6米跨中设一道拉条，跨度在6米到9米三分点处各有一道拉条。（檩托和檩条的连接螺栓不应少于2个）

17.从耗钢量考虑，中、重型厂房中的承重柱很少采用等截面实腹式柱，一般采用阶梯形柱

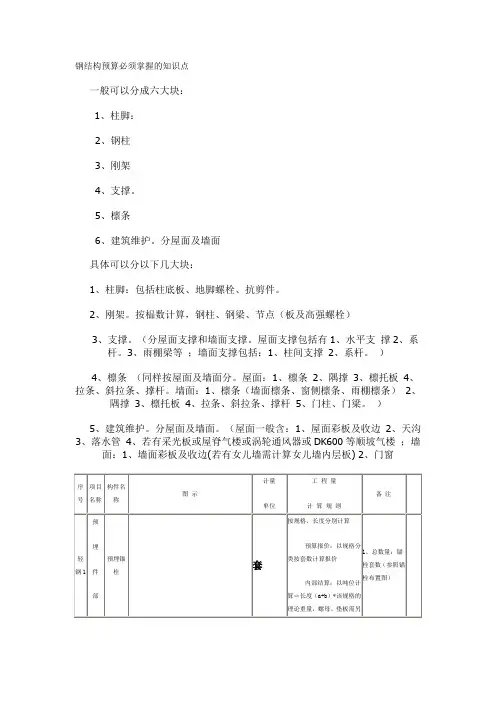

钢结构预算必须掌握的知识点

一般可以分成六大块：

1、柱脚：

2、钢柱

3、刚架

4、支撑。

5、檩条

6、建筑维护。分屋面及墙面

具体可以分以下几大块：

1、柱脚：包括柱底板、地脚螺栓、抗剪件。

2、刚架。按榀数计算，钢柱、钢梁、节点（板及高强螺栓）

3、支撑。（分屋面支撑和墙面支撑。屋面支撑包括有1、水平支 撑2、系杆。3、雨棚梁等 ；墙面支撑包括：1、柱间支撑 2、系杆。 ）

4、檩条 （同样按屋面及墙面分。屋面：1、檩条 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆。墙面：1、檩条（墙面檩条、窗侧檩条、雨棚檩条） 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆 5、门柱、门梁。 ）

5、建筑维护。分屋面及墙面。（屋面一般含：1、屋面彩板及收边 2、天沟

3、落水管 4、若有采光板或屋脊气楼或涡轮通风器或DK600等顺坡气楼 ；墙面：1、墙面彩板及收边(若有女儿墙需计算女儿墙内层板) 2、门窗

序号 项目名称 构件名称 图 示 计量

单位 工 程 量

计 算 规 则 备 注

轻钢1 预

埋

件

部 预埋锚栓 套 按规格、长度分别计算

预算报价：以规格分类按套数计算报价

内部结算：以吨位计算＝长度（a+b）*该规格的理论重量，螺母、垫板需另1、总数量：锚栓套数（参照锚栓布置图） 分 行计算

（圆钢理论重量＝0.00617*d2）

预埋件 (1) (2) T （1）、钢柱预埋件：

①柱脚板：A*B*该规格的理论重量

②加劲板：（a+c）*b/2*该规格的理论重量

（2）、门框柱预埋件：

①预埋板：a1*b1*该规格的理论重量

②螺杆：（L1+L2）*该规格的理论重量

（钢板理论重量＝7.85*t）

（圆钢理论重量＝0.00617*d2） 1、钢柱的柱脚板及加劲板的工程量并入钢柱工程量中，门框柱等预埋件单列

序号 项目

名称 构件

名称 图 示 计量

单位 工 程 量

计 算 规 则 备 注

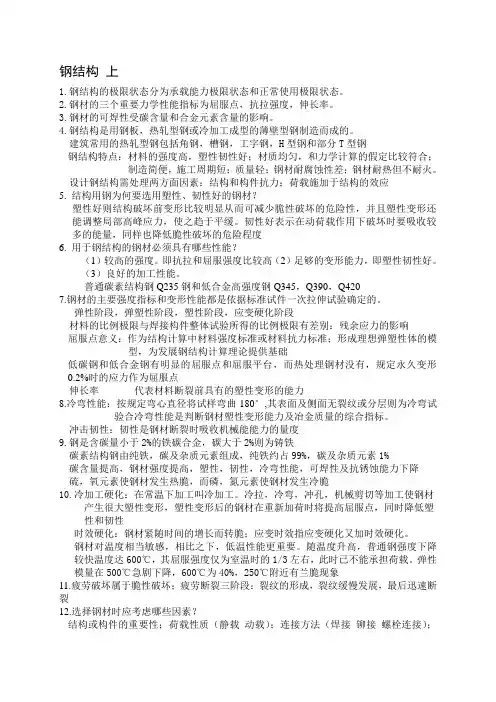

钢结构 上

1.钢结构的极限状态分为承载能力极限状态和正常使用极限状态。

2.钢材的三个重要力学性能指标为屈服点，抗拉强度，伸长率。

3.钢材的可焊性受碳含量和合金元素含量的影响。

4.钢结构是用钢板，热轧型钢或冷加工成型的薄壁型钢制造而成的。

建筑常用的热轧型钢包括角钢，槽钢，工字钢，H型钢和部分T型钢

钢结构特点：材料的强度高，塑性韧性好；材质均匀，和力学计算的假定比较符合；制造简便，施工周期短；质量轻；钢材耐腐蚀性差；钢材耐热但不耐火。

设计钢结构需处理两方面因素：结构和构件抗力；荷载施加于结构的效应

5. 结构用钢为何要选用塑性、韧性好的钢材？

塑性好则结构破坏前变形比较明显从而可减少脆性破坏的危险性，并且塑性变形还能调整局部高峰应力，使之趋于平缓。韧性好表示在动荷载作用下破坏时要吸收较多的能量，同样也降低脆性破坏的危险程度

6. 用于钢结构的钢材必须具有哪些性能？

（1）较高的强度。即抗拉和屈服强度比较高（2）足够的变形能力，即塑性韧性好。

（3）良好的加工性能。

普通碳素结构钢Q235钢和低合金高强度钢Q345，Q390，Q420

7.钢材的主要强度指标和变形性能都是依据标准试件一次拉伸试验确定的。

弹性阶段，弹塑性阶段，塑性阶段，应变硬化阶段

材料的比例极限与焊接构件整体试验所得的比例极限有差别：残余应力的影响

屈服点意义：作为结构计算中材料强度标准或材料抗力标准；形成理想弹塑性体的模型，为发展钢结构计算理论提供基础

低碳钢和低合金钢有明显的屈服点和屈服平台，而热处理钢材没有，规定永久变形0.2%时的应力作为屈服点

伸长率 代表材料断裂前具有的塑性变形的能力

8.冷弯性能：按规定弯心直径将试样弯曲180°,其表面及侧面无裂纹或分层则为冷弯试验合冷弯性能是判断钢材塑性变形能力及冶金质量的综合指标。

冲击韧性：韧性是钢材断裂时吸收机械能能力的量度

9.钢是含碳量小于2%的铁碳合金，碳大于2%则为铸铁

钢结构的特点

1.钢材材料强度高、重量轻

2.钢材的塑性好、韧度高

3.钢材更接近于各向同性，计算可靠

4.钢结构生产、安装工业化程度高，施工周期短

5.钢结构密闭性能好

6.焊接性能良好

7.钢结构易腐蚀

8.钢结构的耐热性好，防火性差

选择轴心受压实腹柱截面原则

1.面积的分布应尽量展开，以增加截面的惯性矩和回转半径，提高柱的整体稳定性和刚度

2.使两个主轴方向等稳定性，以达到经济的效果

3.便于与其他构件进行连接

4.尽可能使构造简单，制造省工，取材方便

5.进行截面选择时一般应根据内力大小，两方向的计算长度值以及制造加工量，材料供应等情况综合考虑

不应采用Q235沸腾钢

1.直接承受动力荷载或振动荷载，且需验算疲劳强度的结构

2.工作环境温度低于-20℃时的直接承受动力荷载或振动荷载但可不验算疲劳强度的结构，以及承受静荷载的受弯及受拉的重要承重结构

3.工作温度等于或低于-30℃的所有承重结构

钢材的种类和规格

一、热轧成型的钢板，钢板表示方法为—（截面代号）宽度×厚度×长度，单位为㎜，如钢板”—360×12×3600”

二、热轧型钢

1.角钢分为等边和不等边角钢两种，角钢标注符号是“∟边宽×厚度”或“∟长边宽×短边宽×厚度”

2.槽钢有热轧普通槽钢和轻型槽钢两种

3.工字钢分为普通和轻型工字钢两种

4.H型钢与T型钢

5.钢管：钢结构中常用热轧无缝钢管和焊接钢管。

疲劳计算应注意的问题

1.直接承受动力荷载重复作用的钢结构构件和连接，当应力循环次数n≥5×10⁴时，应进行疲劳计算，应力幅按弹性工作计算

2.疲劳计算时，作用于结构的荷载取标准值

3.在全压应力循环中，裂缝不会扩展，故可不作疲劳验算

4.试验证明，钢材静力强度的不同，对大多数焊接类别的疲劳强度无明显影响，为简化表达方式，认为所有类别的容许应力幅均与钢材静力强度无关

高强度螺栓连接

1.摩擦型：性能等级8.8，承压型：性能等级10.9，小数点前的数字表示螺栓成品的抗拉强度不小于800和1000N/㎜²，小数点及小数点之后数字表示其屈强比为0.8和0.9
