4.3 80x86 指令系统xin

4.3 80x86 指令系统xin
有效地址EA
【例2.7】跨段前缀示例。 • MOV AX，DS：[BP] • MOV CX，SS：[SI] • 该例中，DS：，SS：均为跨段前缀， 此时默认状态无效，操作数的物理地 址由段寄存器内容左移4位加EA形成。 上述2条指令的源操作数物理地址分 别为： • PA1 =（DS）左移4位+[BP] • PA2 =（SS）左移4位+[SI
4.3 808X6的CPU指令系统
4.3.1 80X86寻址方式 4.3.2 80X86指令系统
•80X86系列微处理器的指令集是在
8086/8088CPU的指令系统上发展起来的。 •8086/8088CPU的指令系统是基本指令集，
80286、 80386、 80486和Pentium的指令系统是
；（AX） （CX） ；（AL） （AL）+10
下列程序段执行后，（AX）=？，
（BX）=？
• MOV AX，1234H
•
•
MOV BX，5678H
ADD AX，BX
执行：1234H→AX 5678H→BX （AX）+（BX）→AX 执行后： （AX）=68ACH，（BX）=5678H
3、存储器寻址方式
物理地址 =（DS）*16 + 5000H
=30000H + 5000H =35000H
【例2.3】
• 设执行前： （AX）=0040H， （BX）=0030H， （DS）=2000H， （20036H）=0050H • 执行指令：ADD 6[BX]，AX • 执行后：（AX）=?，（BX）=?， （DS）=?，（20036H）=?
• 指令中直接使用寄存器名，可以是8位或16
位或32通用寄存器。

第5章80X86指令系统及汇编语言基础.

第5章80X86指令系统及汇编语言基础.
▪ EU从BIU部件的指令队列中获得指令。 EU不能直接访问 存储器和I/O接口。
▪ 当某条指令要求访问存储器和I/O时，EU就向BIU发出请 求，由BIU通过总线去完成数据的读和写。
Intel 8086/8088 CPU
▪ 2. 总线接口部件（BIU）
▪ BIU执行EU所要求的全部总线操作，按照EU的要求，完 成CPU与存储器或I/O设备之间的数据传送。
寻址，起变址作用。 ▪ CX称为计数器。一般作为循环或串操作等指令中的隐含
计数器。 ▪ DX称为数据寄存器。常用于字乘法和除法中存放双字数
据的高16位，或用来存放外设端口地址。
Intel 8086/8088 CPU
▪ 3. EU中的寄存器
▪ EU中含有8个16位的寄存器，按其用途可分成2组： ▪ 1）数据寄存器组（AX、BX、CX、DX） ▪ 数据寄存器既可作16位寄存器使用，又可按高8位和低8位
▪ 往堆栈中存入数据必须采用专门的指令进行，而且只能是 字操作。
Intel 8086/8088 CPU
▪ 4. 主存地址的形成
▪ 3）堆栈段 ▪ 堆栈段可用作程序的临时数据存储区。特别是在作子程序
调用、系统功能调用、中断处理等操作时，用来保留返回 主程序的地址或各寄存器的内容等。 ▪ 进行堆栈操作时，栈顶的物理地址为：
Intel 8086/8088 CPU
▪ 4. 主存地址的形成
▪ 1）代码段 ▪ 代码段是程序代码的存储区。当前代码段在主存中的起始
地址由代码段寄存器CS确定，指令指示器IP总是保存着 下一条将要取出指令相对于CS的偏移地址，如果要取出 这条指令执行，它的物理地址PA应为：
PA＝ (CS)左移4位 ＋(IP)
源地址。 ▪ DI，目的变址寄存器。在串操作指令中，常用DI表示操

第3章80x86指令系统.ppt

第3章80x86指令系统.ppt

•
PUSH DATE[SI]
• ② POP（出栈）指令：将信息从堆栈中弹出恢复到原处。
• 指令格式：POP DST
• 例句： POP BX
•
POP ES
•
POP MEM[DI]
• ③ 堆栈操作的特点
• 先进后出或者后进先出
• 以字（16位）为单位或者双字（32位）操作，低字 节对准低地址且为偶地址，高字节对准高地址且为奇 地址。
1.直接寻址
• 例句： MOV AX，DS：[2000H] ； 将存储器中 逻辑地址为DS：2000H字单元的内容传送到AX。
• 本指令也可写成MOV AX，[2000H] ； 即该指令 默认的操作数段基址由DS段寄存器确定。由于操作 数通常皆放在数据段中，故段寄存器DS可以缺省， 而不必指明。
• 注意：使用直接寻址方式时要求： • 在常数位移量中，2000H必须加上方括号，此括号
• 是指令中参与操作且紧跟在操作码后面的常数。立即数只 能作为源操作数使用。 2.寄存器操作数 (1)指令中要操作的数据存放在8个通用寄存器或者4个段 寄存器中。 (2)对于AX、BX、CX、DX可以当作8位寄存器使用，存 放字节操作数或者作为16位寄存器使用，存放字操作数； (3)对于SI、DI、SP、BP，则只能存放字操作数；
3 .2 .3 寄存器寻址
• 这是最常用也是最简明的一种寻址方式。指令所需 的操作数就存放在指令规定的某个寄存器内。
• 例句：MOV BX，CX ；将CX寄存器中的内容复 制到BX中。

•
MOV DS，AX ；将AX中的内容复制到
DS段寄存器中。
3 .2 .4 存储器寻址
• 直接寻址、寄存器间接寻址、寄存器相对寻址、基 址变址寻址、相对基址变址寻址，共有5种方式。

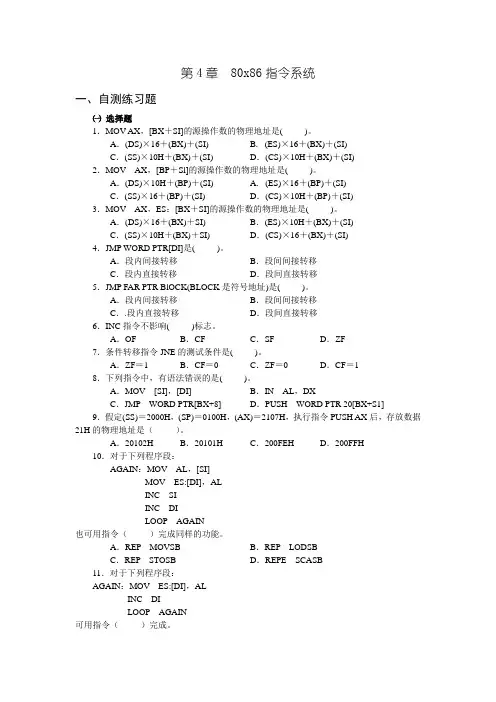

微机原理第4章练习题及答案

微机原理第4章练习题及答案

微机原理第4章练习题及答案第4章 80x86指令系统一、自测练习题㈠选择题 1．MOV AX，[BX＋SI]的源操作数的物理地址是( )。

A．(DS)×16＋(BX)＋(SI) B. (ES)×16＋(BX)＋(SI) C．(SS)×10H＋(BX)＋(SI) D．(CS)×10H＋(BX)＋(SI)2．MOV AX，[BP＋Sl]的源操作数的物理地址是( )。

A．(DS)×10H＋(BP)＋(SI) A. (ES)×16＋(BP)＋(SI) C．(SS)×16＋(BP)＋(SI) D．(CS)×10H＋(BP)＋(SI) 3．MOV AX，ES：[BX＋SI]的源操作数的物理地址是( )。

A．(DS)×16＋(BX)＋SI) B．(ES)×10H＋(BX)＋(SI) C．(SS)×10H＋(BX)＋SI) D．(CS)×16＋(BX)＋(SI)4．JMP WORD PTR[DI]是( )。

A．段内间接转移B．段间间接转移C．段内直接转移D．段间直接转移5．JMP FAR PTR BlOCK(BLOCK是符号地址)是( )。

A．段内间接转移B．段间间接转移C．.段内直接转移D．段间直接转移6．INC指令不影响( )标志。

A．OF B．CF C．SF D．ZF 7．条件转移指令JNE的测试条件是( )。

A．ZF＝1 B．CF＝0 C．ZF＝0 D．CF＝1 8．下列指令中，有语法错误的是( )。

A．MOV [SI]，[DI] B．IN AL，DX C．JMP WORD PTR[BX+8] D．PUSH WORD PTR 20[BX+S1] 9．假定(SS)＝2000H，(SP)＝0100H，(AX)＝2107H，执行指令PUSH AX后，存放数据21H的物理地址是。

A．20102H B．20101H C．200FEH D．200FFH 10．对于下列程序段：AGAIN：MOV AL，[SI] MOV ES:[DI]，AL INC SI INC DI LOOP AGAIN 也可用指令完成同样的功能。

80X86 Instructions - Advanced Microcomputer Systems80x86指令-先进的微机系统

80X86 Instructions - Advanced Microcomputer Systems80x86指令-先进的微机系统
• Soon you'll write programs in assembly language for the HC11 • Here's a super simple example program:
; Super simple test program ORG $B600 SEGMENT code TLOOP:INCA INCB JMP TLOOP
Cont..
Looking ahead at the programming procedure:
• Here is the machine code that results from the assembly-lang. program given above Address
$B600 $B601
o The machine code is transferred to the HC11 through the coordinated efforts of DevHC11.exe (running on your PC) and the Buffalo monitor program (running on the HC11)
Cont.
Programmer’s Model
• SP: 16-bit stack pointer
Stack may be anywhere in the 64 Kbyte address space The stack grows downward in memory (i.e., a push decrements SP)
Contents
01001100 01011100
$B602
$B603 $B604
01111110

第三章 汇编语言80X86的指令系统和寻址方式

第三章 汇编语言80X86的指令系统和寻址方式

第3章 80x86指令系统和寻址方式
《汇编语言》
对同一类型指令，执行速度： 寄存器操作数 立即数操作数 存储器操作数
快
慢
例
mov mov mov
AL , BL AL , 0 AL , [ BX ]
快
慢
17
第3章 80x86指令系统和寻址方式
《汇编语言》
3.2
80x86寻址方式
3.2.1 寻址、寻址方式的概念
18
第3章 80x86指令系统和寻址方式
《汇编语言》
3.2.2 80X86的指令格式
指令助记符 [ 操作数1 [ , 操作数2 [ , 操作数3 ] ] ] [;注释]
指令助记符体现该指令的功能，它对应一条二进 制编码的机器指令。 指令的操作数个数由该指令确定，可以没有操作 数，也可以有一个、二个或三个操作数。
指令系统的基本概念
指令系统
计算机的指令系统就是指该计算机能够执行
的全部指令的集合。 每种计算机都有它支持的指
令集合。 16位8086指令系统是整个Intel 80x86 系列微处 理器指令系统的基础。
2
第3章 80x86指令系统和寻址方式
《汇编语言》
3.1.2
指令格式
指令由操作码和操作数两部分组成。
双操作数: 指令中给出两个操作数。
7
第3章 80x86指令系统和寻址方式
《汇编语言》
① 无操作数： 指令只有一个操作码，没有操作数。
有两种可能： ▲ 有些操作不需要操作数。 如 HLT，NOP等处理机控制指令。 ▲ 操作数隐含在指令中。 如 STC , CLC等处理机控制命令。
AAA , DAA等调整指令。
1） 立即寻址方式

微型计算机原理-第4章(5)微机原理与接口技术(第三版)(王忠民)

格式：SBB DST，SRC 操作：DST <= DST-SRC-CF
▪DEC(Decrement) 减1
格式：DEC DST 操作： DST <= DST -1
第四章 80x86 指令系统—算术运算指令
▪NEG(Negate)求补
格式：NEG DST 操作： DST <= 0-DST
利用NEG指令可以得到负数的绝对值
60H
被
ACH
加
74H
数
3BH
…
DATA2 C1H
36H
加
9EH
数
D5H
20H
…
图4.19 例4.3中被加数和加数在内存中的存放情况
第四章 80x86 指令系统—算术运算指令
程序如下： LOOPER：MOV
MOV CX，5
；设置循环次数
MOV SI，0
；置位移量初值
CLC
AL，DATA2[SI]
；取一个
第四章 80x86 指令系统—算术运算指令
说明： 1、DST：REG/MEM，SRC：8/16data/REG/MEM。 2、DST、SRC不能同时为MEM。 3、加法指令影响标志寄存器的状态标志。 4、INC指令不影响CF标志。
第四章 80x86 指令系统—算术运算指令 例 4.3 计 算 两 个 多 字 节 十 六 进 制 数 之 和 ： 3B74AC60F8H+20D59E36C1H=?
第四章 80x86 指令系统—算术运算指令
（3）乘法指令
▪MUL(Unsigned Multiple) 无符号数乘法
格式：MUL SRC 操作：AX<=AL*SRC(字节）/ DX,AX<=AX*SRC(字）

第3章8086指令系统(上)

36

【例3-6】
已知：(DS)＝3000H，(BX)＝1000H， COUNT＝2000H，(33000H)＝13H， (33001H)＝24H，执行指令： MOV AX, COUNT[BX] 操作数的物理地址为： (DS)×16＋(BX)＋COUNT ＝3000H×16＋1000H＋2000H ＝33000H 指令执行后，(AX)＝2413H。
若有效地址用SI、DI和BX等之一来指定，则 其缺省的段寄存器为DS； 若有效地址用BP来指定，则其缺省的段寄存 器为SS（即：堆栈段）。
该寻址方式物理地址的计算方法如下： BX 物理地址PA=16×DS + SI DI 或 物理地址PA=16×SS+ BP
33
【例3.4】假设有指令：MOV BX, [DI]，在执行时， （DS）=1000H，（DI）=2345H，存储单元12345H 的内容是4354H。问执行指令后，BX的值是什么？
8



我们把一条指令中所包含的二进制代码 的位数称为指令字长，它通常是机器字 长的一倍、两倍、多倍或半倍。 另外，即使对于同一条指令，由于其操 作数寻址方式的不同，其长度也是变化 的，这样的指令被称为不定长指令。 反之，如果某些指令长度始终不变，我 们则称其为定长指令。
9
操作码：由CPU设计人员定义。每一种操作 唯一对应一个操作码。说明计算机要执行哪 种操作，如传送、运算、移位、跳转等操作 例：加法操作助记符ADD； 数据传送操作助记符MOV； 比较操作助记符CMP 操作数：可由编程人员采用不同方式给出。
源操作数：后者(BL) 目的操作数：前者(AL)
11
操作数
2、操作数存放地点，可以有以下几种：

微机原理第4章练习题及答案

第4章 80x86指令系统一、自测练习题㈠选择题1．MOV AX，[BX＋SI]的源操作数的物理地址是( )。

A．(DS)×16＋(BX)＋(SI) B. (ES)×16＋(BX)＋(SI)C．(SS)×10H＋(BX)＋(SI) D．(CS)×10H＋(BX)＋(SI) 2．MOV AX，[BP＋Sl]的源操作数的物理地址是( )。

A．(DS)×10H＋(BP)＋(SI) A. (ES)×16＋(BP)＋(SI)C．(SS)×16＋(BP)＋(SI) D．(CS)×10H＋(BP)＋(SI) 3．MOV AX，ES：[BX＋SI]的源操作数的物理地址是( )。

A．(DS)×16＋(BX)＋SI) B．(ES)×10H＋(BX)＋(SI)C．(SS)×10H＋(BX)＋SI) D．(CS)×16＋(BX)＋(SI)4．JMP WORD PTR[DI]是( )。

A．段内间接转移B．段间间接转移C．段内直接转移D．段间直接转移5．JMP FAR PTR BlOCK(BLOCK是符号地址)是( )。

A．段内间接转移B．段间间接转移C．.段内直接转移D．段间直接转移6．INC指令不影响( )标志。

A．OF B．CF C．SF D．ZF7．条件转移指令JNE的测试条件是( )。

A．ZF＝1 B．CF＝0 C．ZF＝0 D．CF＝1 8．下列指令中，有语法错误的是( )。

A．MOV [SI]，[DI] B．IN AL，DXC．JMP WORD PTR[BX+8] D．PUSH WORD PTR 20[BX+S1] 9．假定(SS)＝2000H，(SP)＝0100H，(AX)＝2107H，执行指令PUSH AX后，存放数据21H的物理地址是（）。

A．20102H B．20101H C．200FEH D．200FFH 10．对于下列程序段：AGAIN：MOV AL，[SI]MOV ES:[DI]，ALINC SIINC DILOOP AGAIN也可用指令（）完成同样的功能。

03 80x86指令系统



指令作用： • PUSH指令能把一个字或一个双字操作数压入栈中 • POP指令能将栈顶的一个字或一个双字弹出送到目 的操作数中

应用举例：
PUSH AX POP BX
执行前：(AX)=1234H，(SP)=1000H
执行后：AX不变，(SP)=0FFEH 栈顶的字=1234H 堆栈段 SS
新SP,0FFEH 0FFFH 原SP,1000H
AL
例如： MOV AX，1234H
代码段 操作码 34H (低8位) 12H (高8位) 完 整 指 令
AH
立即寻址
二、寄存器寻址
操作数就存放在寄存 器中，对应的寻址方 式称为寄存器寻址
例如：
MOV AX，BX

AX
BX
AH
BH
AL
BL
寄存器寻址
三、存储器寻址

操作数的地址偏移量称为有效地址 （Effective Address，EA）
（2）MOVSX (Move with Sign-extend，386以上) 指令格式：MOVSX 目的操作数，源操作数

目的操作数：16位/32位通用寄存器 源操作数：8位/16位通用寄存器或存储器操作数


指令作用：将源操作数符号扩展并传送到目的操作数 中 指令用法：
① MOVSX AX，BL 执行前(BL)=0F0H，则执行后(AX)=0FFF0H ② MOVSX EBX，CX 若执行前(CX)=0001H，则执行后(EBX)=00000001H
物理地址： 5 2 2 3 4 运行结果：(AX) = 6789H
……
5、相对基址变址寻址

EA = 基址 + 变址 + 位移量
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4.1.3 8086/8088指令系统8086/8088CPU指令系统包含有133条基本指令。

按其功能可以分为6类，它们是：⑴数据传送类指令⑵算术运算类指令⑶逻辑运算与位移类指令⑷字符串指令⑸控制转移类指令⑹处理器控制类指令。

一、数据传送类指令数据传送类指令时将数据、地址或立即数传送到寄存器或存储器单元中。

可完成寄存器与寄存器之间、寄存器与存储器之间、寄存器与I/O端口之间的字节或字传送。

它又可分为通用数据传送指令、输入/输出指令、目标地址传送指令和标志传送指令四组。

特点：除SAHF和POPF不影响标志寄存器内容。

（一）通用数据传送指令1. 最基本的传送指令指令格式及操作：MOV dst，src；(dst)←(src)将源操作数s指定的内容送到d目的操作数dst是目的操作数，它可以是存储器、通用寄存器（不能为IP）和段寄存器（不能为CS），不能为立即数。

Src是源操作数，它可以是存储器、通用寄存器、段寄存器和立即数。

MOVE指令需要注意的问题：①MOVE指令可传送8位数据，也可传送16位数据。

②MOVE指令中的两操作数s和d，必用1个寄存器，不允许同时为存储单元。

③不能用CS和IP做目的操作数。

④不允许段寄存器之间直接数据传送。

⑤不允许立即数做目的操作数。

⑥不能向段寄存器送立即数。

2.堆栈操作指令堆栈操作指令是用来完成压入和弹出堆栈操作的。

8086／8088指令系统中提供了完成这两种操作的相应指令。

⑴压入堆栈指令指令格式及操作：PUSH src;(SP) ←(SP)-2,((SP)+1:(SP)) ←(src) src源操作数可以是寄存器操作数和存储器操作数，且必须是16位的操作数，但不能是立即数。

⑵弹出堆栈指令指令格式及操作：POP dst; (dst) ←((SP)+1:(SP)),(SP) ←(SP)+2dst目的操作数可以是寄存器操作数和存储器操作数，且必须是16位的操作数，但不能是立即数。

特点：①s和d可以是16位寄存器或存储器两相邻单元；②堆栈按字操作；③每执行一条入栈指令，堆栈地址指针SP减2，入栈的数据位于栈顶；④高位字节先入栈，放在高位地址单元，低位字节后入栈，放在较低地址单元；先进先出原则；⑤执行弹出指令时，过程相反，栈顶指针的值加2；⑥CS段寄存器的值可以入栈，但不能反过来弹出一个字到CS3.交换指令将源操作数和目的操作数(字或字节)相互对应交换位置。

指令格式及操作：XCHG opr1, opr2;(opr1) ←→(opr2)4.字节转换指令通过查表来完成代码转换，用于实现字节翻译的功能。

指令格式及操作：XLAT src_table;(AL) ←((BX)+(AL))XLAT指令是用来将一种字节代码转换成另一种字节代码。

执行的结果放在AL中。

使用指令前：BX寄存器的内容指向表格首址；AL中存放待查的码，即某一项与表首地址的距离。

XLAT指令还可以有以下几种表示形式：XLAT;不写操作数XLATB;有B就不允许再写操作数。

XLAT ES:src_table;重设段寄存器为ESHex_table码，则可用以下几条指令实现：Hex_table+F46H6100FH(二) 输入/输出指令只能用累加器作为执行I/0数据传送的机构。

输入输出指令可以分为两大类：一类是直接端口地址的输入／输出指令：一类是通过DX寄存器间接端口地址的输入／输出指令。

⑴输入指令①直接寻址的输入指令寻址范围0-255（少于8位地址）指令格式及操作：IN acc, port;(acc) ←(port)②间接寻址的输入指令寻址范围0-65535（少于或超过8位地址）指令格式及操作：IN acc, DX;(acc) ←((DX))⑵输出指令①直接寻址的输出指令指令格式及操作：OUT port, acc; (port) ←(acc)②间接寻址的输出指令指令格式及操作：OUT DX, acc; ((DX)) ←(acc)（三）目标地址传送指令1. 取有效地址指令指令格式：LEA reg16, mem此指令的功能是将存放源操作数的16位偏移地址(即有效地址EA)送到一个16位的通用寄存器中。

即源操作数必须是一个存储器操作数，目的操作数必须是一个通用寄存器操作数。

例如：LEA BX, bufferLEA AX, [BP][DI]LEA DX, beta[BX][SI]注意LEA指令和MOV指令的异同。

不同：LEA BX, buffer;将存储器buffer的偏移地址送到BXMOV BX, buffer;将存储器buffer的内容传送到BX相同：LEA BX, bufferMOV BX, OFFSET buffer以上两条指令都是将存储器buffer的偏移地址送到BX。

其中OFFSET buffer表示存储器偏移地址。

LAHF和SAHF指令操作示意图3.标志压入堆栈指令将16位标志寄存器F的内容入栈保护。

指令格式及操作：PUSHF;(SP) ←(SP)-2,；((SP)+1;(SP)) ←(FLAG)4.标志弹出堆栈指令将当前栈顶和次栈顶中的数据弹出，送回标志寄存器当中。

指令格式及操作：POPF; (FLAG) ←((SP)+1;(SP)),；(SP) ←(SP)+2经常成对出现，用在子程序和中断处理程序的首尾，用来保护和恢复主程序涉及的标志寄存器的内容。

必要时可修改标志寄存器的内容。

二、算术运算指令8086／8088有丰富的算术运算指令，而且可以处理4种类型的数据，无符号/有符号、8/16位二进制数、无符号压缩型/非压缩型十进制。

根据运算结果影响标志位，有时要利用某些标志位才能得到正确的结果。

分成5小类：加法减法乘法除法十进制调整指令1.加法指令结果。

①功能：源操作数和目的操作数相加，结果送到目的操作数。

源操作数：通用寄存器、存储器、立即数目的操作数：通用寄存器、存储器提示：目的操作数不能为立即数，源操作数和目的操作数不能同时为存储器。

ADD dst, src(dst) ←(dst) +(src)②功能：源操作数和目的操作数相加外，再加上进位标志CF ，结果送到目的操作数。

CF 将从新根据结果置成新的状态，ADC 指令一般用于16位以上的多字节数相加。

ADC dst, src (dst) ←(dst) +(src)+1③功能：将目的操作数当作无符号数，加1后结果送到目的操作数。

目的操作数：通用寄存器、存储器，但不允许为立即数。

间接寻址的存储单元加1时，数据长度需用伪指令说明。

循环程序中，常用该指令对地址指针和循环计数值进行修改。

INC d d ←d +1例 4.3 计算两个多字节十六进制数之和：3B74AC60F8H+20D59E36C1H=?式中被加数和加数均有5个字节，可以编一个循环程序实现以上运算。

假设已将被加数和加数分别存入从DATA1和DATA2开始的两个内存区，且均为低位字节在前，高位字节在后，如图4.15所示。

要求相加所得结果仍存回以DATA1为首址的内存区。

程序流程图如图4.16所示。

程序如下：MOV CX，5；设置循环次数MOV SI，0 ；置位移量初值CLC ；清进位CFLOOPER：MOV AL，DATA2[SI]；取一个加数ADC DATA1[SI]，AL；和一个被加数相加INC SI ；位移量加1DEC CX ；循环次数减1JNZ LOOPER ；加完否，若没完，转LOOPER，继续相加HLT ；程序暂停开始如果两个对应的BCD数相加若得到的结果大于9或向高位有进位就需要使用BCD码的调整指令。

AAA指令(非压缩型BCD码加法调整指令)的操作为：如果(AL) ∧0FH>9 或(AF)＝1(低4位>9或有进位)则(AL) ←(AL)＋06H(AH) ←(AH)＋1(AF) ←1(CF) ←(AF)(AL) ←((AL) ∧0FH)否则(AL) ←((AL) ∧0FH)DAA指令(压缩型BCD码加法调整指令)的操作为：如果(AL) ∧0FH>9, (AF)＝1则(AL) ←(AL)＋06H(AF) ←1如果(AL) > 9FH 或(CF)＝1(高四位>9或有进位)则(AL) ←(AL)＋60H(CF) ←1［例］要求计算两个至今指数之和，7＋8＝？。

可用以下指令实现：MOV AX, 0007H;(AL)=07H,(AH)=00HMOV BL, 08H;(BL)=08HADD AL, BL;(AL)=0FHAAA;(AL)=05H,(AH)=01H;(CF)=(AF)=1MOV AX, 0007H;(AL)=07H,(AH)=00HMOV BL, 08H;(BL)=08HADD AL, BL;(AL)=0FHDAA;(AL)=15H,(AH)=00H;(CF)=0,(AF)=12.DASBCD调整指令○×○○○○①功能：目的操作数减去源操作数，结果送到目的操作数。

源操作数：通用寄存器、存储器、立即数目的操作数：通用寄存器、存储器提示：目的操作数不能为立即数，源操作数和目的操作数不能同时为存储器。

不允许进行段寄存器减法。

SUB dst, src (dst) ←(dst) -(src)②功能：目的操作数减去源操作数外，再减去进位标志CF ，结果送到目的操作数。

CF 将从新根据结果置成新的状态，SBB 指令一般用于16位以上的多字节数相加。

SBB dst, src (dst) ←(dst) -(src)-1③功能：将目的操作数减1后结果送到目的操作数。

目的操作数：通用寄存器、存储器，但不允许为立即数。

间接寻址的存储单元加1时，数据长度需用伪指令说明。

循环程序中，常用该指令对地址指针和循环计数值进行修改。

DEC d d ←d -1④功能：将目的操作数取负后结果送到目的操作数。

目的操作数：通用寄存器、存储器，但不允许为立即数。

NEG d d ←0-d⑤功能：目的操作数减去源操作数，不送回结果，只根据运算结果置标志位。

源操作数：通用寄存器、存储器、立即数目的操作数：通用寄存器、存储器提示：目的操作数不能为立即数，源操作数和目的操作数不能同时为存储器。

不允许进行段寄存器比较。

CMP d, s d-s 只置标志位例4.4 内存数据段存放了200个带符号数，首地址为TAB1，要求将各数取绝对值后存入以TAB2为首址的内存区。

由于200个带符号数中可能既有正数，又有负数，因此先要判断正负。

如为正数，可以原封不动地传送到另一内存区；如为负数，则需先求补即可得到负数的绝对值，然后再传送。

程序如下：LEA SI，TAB1；(SI)←源地址指针LEA DI，TAB2 ；(DI)←目标地址指针MOV CX，200 ；(CX)←循环次数CHECK：MOV AL，[SI] ；取一个带符号数到ALOR AL，AL ；AL内容不变,只影响标志位JNS NEXT ；若(SF)=0，则转NEXTNEG AL ；否则求补NEXT：MOV [DI]，AL ；传送到目标地址INC SI ；源地址加1INC DI ；目标地址加1DEC CX ；循环次数减1JNZ CHECK ；如不等于零，则转CHECKHLT ；停止AAS指令的操作为：如果(AL) ∧0FH>9 或(AF)＝1则(AL) ←(AL)－06H(AH) ←(AH)－1(AF) ←1(CF) ←(AF)(AL) ←((AL) ∧0FH)否则(AL) ←((AL) ∧0FH) DAS指令的操作为：如果(AL) ∧0FH>9, (AF)＝1则(AL) ←(AL)－06H(AF) ←1如果(AL) > 9FH 或(CF)＝1则(AL) ←(AL)－60H(CF) ←13.乘法指令①功能：完成两个无符号的二进制数相乘。
