钢结构知识点总结

钢结构考试知识汇总

1.设有桥式吊车的房屋时，中柱宜为两端刚接，以增加刚架的侧向刚度

2.桥式吊车时，柱宜采用等截面构件

3. 门式刚架的柱脚多按铰接支撑设计，通常为平板支座，设一对或两对地脚螺栓。当用于工业厂房且有桥式吊车时，宜将柱脚设计成刚接

4.纵向温度区段＜300m；横向温度区段＜150m；当房屋平面尺寸超过上述规定时，需设置伸缩缝

5.伸缩缝做法：①设置双柱②在搭接檩条的螺栓处采用长圆孔

6.可变荷载：⑴屋面活荷载⑵屋面雪荷载和积灰荷载⑶吊车荷载⑷地震作用⑸风荷载

7.屋面均布活荷载不与雪荷载同时考虑，取较大值

8. 对于变截面门式刚架，应采用弹性分析方法确定各种内力，只有当刚架的梁柱全部为等截面时才允许采用塑性分析方法

9.当门式刚架的侧移不满足要求，可采用下列措施调整：放大柱或梁的截面尺寸；改铰接柱为刚接柱脚；③把多跨框架中的个别摇摆柱改为上端和梁刚接

10.梁腹板应在中柱连接处，较大固定集中荷载作用处和翼缘转折处设置横向加劲肋。

11.门式刚架结构的节点：梁与柱的连接节点、梁和梁拼接节点及柱脚刚性。

12.造成梁与柱相对转动的因素：一是节点域的剪切变形角；二是端板和柱翼缘弯曲变形及螺栓拉伸变形

13. 柱脚锚栓不宜采用承受柱脚底部的水平剪力。此水平剪力可由底板与混凝土基础之间的摩擦力(摩擦系数可取0.4）或设置抗剪键承受。

14. 屋面板选用中波板和高波板，中波实际中用的最多；墙面常采用低波板

15.檩条的截面形式可分为：实腹式和格构式。当檩条跨度（柱距）不超过9m时，优先选实腹式檩条。檩条属于双向受弯构件

16.拉条的设置情况:跨度小于4米无拉条，跨度在4米到6米跨中设一道拉条，跨度在6米到9米三分点处各有一道拉条。（檩托和檩条的连接螺栓不应少于2个）

17.从耗钢量考虑，中、重型厂房中的承重柱很少采用等截面实腹式柱，一般采用阶梯形柱

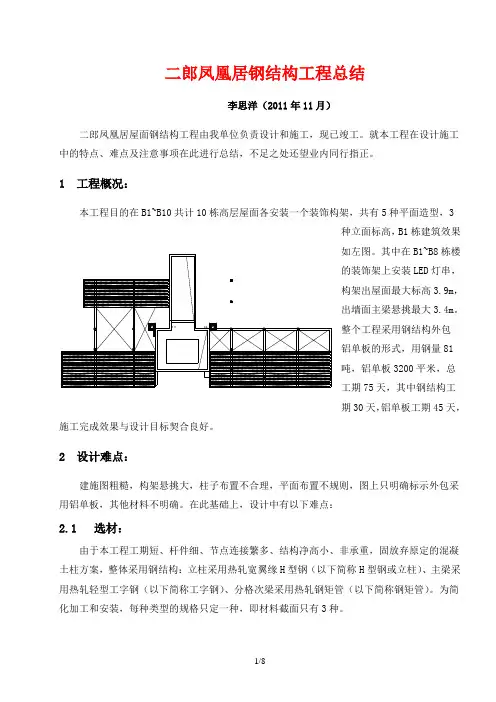

1/8 二郎凤凰居钢结构工程总结

李思洋（2011年11月）

二郎凤凰居屋面钢结构工程由我单位负责设计和施工，现已竣工。就本工程在设计施工中的特点、难点及注意事项在此进行总结，不足之处还望业内同行指正。

1 工程概况：

本工程目的在B1~B10共计10栋高层屋面各安装一个装饰构架，共有5种平面造型，3种立面标高，B1栋建筑效果如左图。其中在B1~B8栋楼的装饰架上安装LED灯串，构架出屋面最大标高3.9m，出墙面主梁悬挑最大3.4m。整个工程采用钢结构外包铝单板的形式，用钢量81吨，铝单板3200平米，总工期75天，其中钢结构工期30天，铝单板工期45天，施工完成效果与设计目标契合良好。

2 设计难点：

建施图粗糙，构架悬挑大，柱子布置不合理，平面布置不规则，图上只明确标示外包采用铝单板，其他材料不明确。在此基础上，设计中有以下难点：

2.1 选材：

由于本工程工期短、杆件细、节点连接繁多、结构净高小、非承重，固放弃原定的混凝土柱方案，整体采用钢结构：立柱采用热轧宽翼缘H型钢（以下简称H型钢或立柱）、主梁采用热轧轻型工字钢（以下简称工字钢）、分格次梁采用热轧钢矩管（以下简称钢矩管）。为简化加工和安装，每种类型的规格只定一种，即材料截面只有3种。

2/8 2.2 结构选型：

本工程作为装饰钢构架，非承重，结构重要性一般，设计采用钢结构设计规范《GB50017》控制已属严格，能完全满足各项要求。由于在屋面施工，结构布置不规则，且悬挑较多，考虑阶段施工安全及方便，选型中考虑了以下几个方面：

2.2.1 节点连接：

H型钢与工字钢下翼缘顶接、钢矩管横跨工字钢上翼缘，各连接节点均采用焊接，各连接节点设置厚度不小于母材的加劲板，详见下图。以上做法保证了工字钢和钢矩管两种压弯材料本身的连续性，避免了由于焊接不足造成结构安全隐患，当材料横跨柱距及悬挑时这种优势更加明显。

2.2.2 跨度长度：

柱距由土建结构柱位置布置，H型钢强轴方向最大柱距5.15m，工字钢最长13m。钢矩管最大跨度6.5m，钢矩管建筑图净间距200mm，有后续灯饰施工，此间距禁止更改,可能导致铝板施工不便,后续施工技术措施中对此有详细叙述。

宝安区警察训练基地工程

钢结构施工总结

深圳市市政工程总公司

宝安区警察训练基地工程项目部

2015年1月26日

宝安区警察训练基地工程钢结构施工总结

一、 工程概况

工程名称：宝安区警察训练基地工程

建设地点：深圳市宝安区宝石路

建设单位：深圳市公安局宝安分局

设计单位：北京龙安华诚建筑设计有限公司

本钢结构工程分为多功能训练馆和射击馆两栋建筑，其中射击馆为8H800*700*24*24钢柱，8根H1100*600*30*30钢梁；多功能训练馆为6根H1100*900*40*40钢柱，3根H1400*600*40*40钢梁。

二、 结构概况

钢混柱：射击馆4-2轴，4-3轴，4-4轴，4-5轴交4-A轴，4-D轴共8根；训练馆3-5轴，3-6轴，3-9轴交3-B轴，3-J轴共6根。

钢混梁：射击馆沿4-2轴，4-3轴，4-4轴，4-5轴，2层和屋面层共8根；训练馆3-5轴，3-6轴，3-9轴天面层共3根。

图2-1 射击馆钢柱钢梁布置图

图2-2 训练馆钢柱钢梁布置图

三、 钢结构特点

序号 截面形式

图示

1 H型钢柱

2 H型钢梁

节点连接形式分为两种为焊接和高强度螺栓连接主要节点如下：

钢柱与钢梁连接节点 钢柱与基础连接节点

图2-3 节点连接形式

四、 施工过程中所遇到的问题及事后的想法

(一)设计方面。

1.设计图纸比例问题。

在施工图出来的前期，项目部组织技术人员进行的图纸会审，并提出来一些图纸需要修改的问题，但由于是第一次接触钢结构施工，对图纸比例表达没有直观的印象。设计的多功能馆的型钢柱外围的箍筋一共有四道，图纸表示空间位置都可以进行施工绑扎，但等型钢柱吊装完毕，开始进行箍筋绑扎时，发现现场实际与图纸不符，型钢柱与主筋之间的位置距离不够四道箍筋施工，其中的一道菱形箍筋与型钢柱冲突，根本安装不了。最后还是请设计院设计师到施工现场考察出具设计变更，取消菱形箍筋，其他采用开口箍绑扎的形式进行施工。

钢结构 上

1.钢结构的极限状态分为承载能力极限状态和正常使用极限状态。

2.钢材的三个重要力学性能指标为屈服点，抗拉强度，伸长率。

3.钢材的可焊性受碳含量和合金元素含量的影响。

4.钢结构是用钢板，热轧型钢或冷加工成型的薄壁型钢制造而成的。

建筑常用的热轧型钢包括角钢，槽钢，工字钢，H型钢和部分T型钢

钢结构特点：材料的强度高，塑性韧性好；材质均匀，和力学计算的假定比较符合；制造简便，施工周期短；质量轻；钢材耐腐蚀性差；钢材耐热但不耐火。

设计钢结构需处理两方面因素：结构和构件抗力；荷载施加于结构的效应

5. 结构用钢为何要选用塑性、韧性好的钢材？

塑性好则结构破坏前变形比较明显从而可减少脆性破坏的危险性，并且塑性变形还能调整局部高峰应力，使之趋于平缓。韧性好表示在动荷载作用下破坏时要吸收较多的能量，同样也降低脆性破坏的危险程度

6. 用于钢结构的钢材必须具有哪些性能？

（1）较高的强度。即抗拉和屈服强度比较高（2）足够的变形能力，即塑性韧性好。

（3）良好的加工性能。

普通碳素结构钢Q235钢和低合金高强度钢Q345，Q390，Q420

7.钢材的主要强度指标和变形性能都是依据标准试件一次拉伸试验确定的。

弹性阶段，弹塑性阶段，塑性阶段，应变硬化阶段

材料的比例极限与焊接构件整体试验所得的比例极限有差别：残余应力的影响

屈服点意义：作为结构计算中材料强度标准或材料抗力标准；形成理想弹塑性体的模型，为发展钢结构计算理论提供基础

低碳钢和低合金钢有明显的屈服点和屈服平台，而热处理钢材没有，规定永久变形0.2%时的应力作为屈服点

伸长率 代表材料断裂前具有的塑性变形的能力

8.冷弯性能：按规定弯心直径将试样弯曲180°,其表面及侧面无裂纹或分层则为冷弯试验合冷弯性能是判断钢材塑性变形能力及冶金质量的综合指标。

冲击韧性：韧性是钢材断裂时吸收机械能能力的量度

9.钢是含碳量小于2%的铁碳合金，碳大于2%则为铸铁
