综合布线系统方案泛达6类(模板)

第1章项目建设概述1.1项目概述第2章综合布线系统校区基于千兆核心千兆桌面的网络设计原则，需采用核心、汇聚层光纤连接链路，根据传输距离建议采用多模光纤；接入交换机至终端链路，采用六类非屏蔽双绞线及其相应模块布线系统才能符合1000Base-TX标准的适用环境。

根据需求在中心机房和个汇聚设备机房间部署光纤，接入交换机至终端设备部分采用六类非屏蔽双绞线进行水平布线，以满足千兆核心千兆桌面的总体网络设计原则。

信息点位：综合布线信息点位如下表（该点位数仅供参考，实际施工时需根据实际情况按学校的要求进行调整。

）：2.1需求分析为用户提供保证现在及未来应用的高速网络平台。

该综合布线系统建设主要满足IP语音、数据及视频的应用需求，为高带宽应用程序提供完全的端到端布线解决方案，具有很强的超前性，适用于未来网络的扩展及升级，减少维护费用。

➢系统的方案设计与当前科学技术高速发展的潮流相吻合，系统总体结构定位合理，确保能够适应未来技术发展变化的应用和扩展；➢系统设计首先以实用为第一原则。

在符合当前实际应用需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能；➢系统建成后，能够保持24小时全天候连续工作。

局部故障绝对不能影响整个系统的运作，系统的关键部件宜考虑容错和备份；➢充分考虑系统的极端安全性，保证系统运行安全可靠。

既能符合业主、国家或国际的相关安全标准和规范的要求，又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠；➢在系统或设备选型中，以现有成熟的设备和系统为首选对象，以智能化总体目标为方向，局部服从全局、全局高度平衡，力求使系统在初次投入和整个运行周期内可获得最优的性能/价格比，完美实现业主建设智能化系统的初衷；➢由于系统监视和控制的内容广泛，涉及各类性质的对象，系统包含的设备品种繁多且复杂，同时安装位置分散，因此，建成后，系统要求具有很强的可维护性和易维护性，既要做到有效减少工程管理维护人员，又要降低维护工作的强度和维护运行开支；2.2设计目标xxxx项目工程系统建设的总目标是：以高性能综合布线系统为支撑，建成一个包含多用途的办公自动化（OA）、通讯自动化（CA）系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

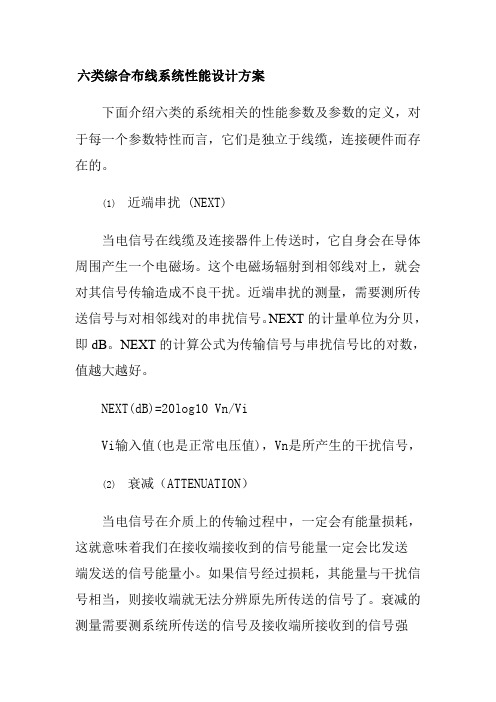

六类综合布线系统性能设计方案下面介绍六类的系统相关的性能参数及参数的定义，对于每一个参数特性而言，它们是独立于线缆，连接硬件而存在的。

(1)近端串扰 (NEXT)当电信号在线缆及连接器件上传送时，它自身会在导体周围产生一个电磁场。

这个电磁场辐射到相邻线对上，就会对其信号传输造成不良干扰。

近端串扰的测量，需要测所传送信号与对相邻线对的串扰信号。

NEXT的计量单位为分贝，即dB。

NEXT的计算公式为传输信号与串扰信号比的对数，值越大越好。

NEXT(dB)=20log10 Vn/ViVi输入值(也是正常电压值)，Vn是所产生的干扰信号，(2)衰减（ATTENUATION）当电信号在介质上的传输过程中，一定会有能量损耗，这就意味着我们在接收端接收到的信号能量一定会比发送端发送的信号能量小。

如果信号经过损耗，其能量与干扰信号相当，则接收端就无法分辨原先所传送的信号了。

衰减的测量需要测系统所传送的信号及接收端所接收到的信号强度的比值。

它的计量单位也是dB，计算公式为接收到的信号与所传送信号的比的对数，值越小越好。

衰减会随长度的增加或频率的上升而递增。

(3)衰减串扰比 (ACR)衰减串扰比也称信噪比（ACR）是在某一频率上测得的串扰与衰减的差。

ACR是表征衰减与串扰关系的一个重要参数。

对于一个两对线的应用来说，ACR是体现整个系统信号与串扰比SNR的唯一参数。

SNR也考虑其它干扰信号，是网络性能的决定性因素。

因为ACR包含了衰减串扰两个参数，因此ACR是体现系统性能余量的重要参数。

ACR用于保证4对线应用的有机统一性。

随着高速网络应用的出现，二对线传输信号以不能满足全双工、高带宽的传输要求，因此一些新的参数需要考虑在内，以保证数据传输的顺利进行。

在千兆以太网中，要求双绞线采用四对线进行全双工的数据传输并启用新的编码方式，这就要求ACR的值必须好于传统的两对线应用的五类综合布线系统。

这些新增加的参数包括综合ELFEXT，综合NEXT，回波损耗以及传输时延差等。

六类非屏蔽综合布线解决方案非屏蔽综合布线（unshielded twisted pair cabling）是一种常用的网络布线方式，该方式不使用屏蔽设计，而是使用双绞线和特殊的电缆编织结构来减少电磁干扰。

在非屏蔽综合布线中，存在着各种不同的解决方案，下面将介绍六种常见的非屏蔽综合布线解决方案。

1. 10GBase-T解决方案：10GBase-T是指支持10Gb/s数据传输速度的以太网技术。

在非屏蔽综合布线解决方案中，可以使用Cat6A或更高规格的双绞线，支持10GBase-T的传输要求。

这种解决方案通常用于需要高带宽和快速数据传输的场景，例如数据中心、企业办公楼等。

2.IP摄像机解决方案：IP摄像机解决方案主要用于视频监控系统，提供高质量的视频传输和监控图像。

在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来连接IP摄像机和网络设备，保证高清视频传输的稳定性和可靠性。

3.电声传输解决方案：对于需要传输音频信号的场景，可以采用非屏蔽综合布线解决方案来实现电声传输。

在该解决方案中，通常使用Cat5e或Cat6双绞线来传输低频音频信号，使用光纤来传输高频音频信号，以保证音频信号的质量和稳定性。

4.远程供电解决方案：远程供电解决方案是一种通过网络线缆为设备提供电力的技术。

在非屏蔽综合布线中，可以使用Ethernet线缆来传输电力和数据信号，实现远程供电的功能。

这种解决方案通常用于需要远程供电的设备，例如网络摄像机、无线接入点等。

5.数字音视频解决方案：数字音视频解决方案主要用于音视频传输和分发系统，可以实现高清视频和音频的传输和分发。

在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来传输数字音视频信号，使用光纤来传输高清视频信号，以保证音视频信号的质量和稳定性。

6.传感器网络解决方案：传感器网络解决方案是一种用于连接和管理传感器设备的技术。

在非屏蔽综合布线解决方案中，可以使用Cat5e或Cat6双绞线来连接传感器设备和网络设备，实现传感器数据的传输和管理。

一、综合布线系统1. 概述本设计方案按照最新的中国人民共和国国家标准：《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)和《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2000)，并根据云南省省级云南省省级公共资源交易中心建设项目综合布线设计及施工工程的设计要求及建筑图纸对综合布线的实际需求，围绕云南省省级云南省省级公共资源交易中心建设项目综合布线设计及施工工程建设的总体目标，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。

围绕总体目标，在规划和设计时我们充分考虑了计算机网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。

本着‘满足用户需求的原则及先进、开放与标准化的原则，结合系统工作的特殊性，在本设计方案中我们推荐使用大唐电信公司的六类铜缆系列产品及光缆系列产品综合布线解决方案，并以大唐电信的六类解决方案进行系统设计。

该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。

同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。

本方案的布线范围主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统（如监控系统、多媒体会议系统、门禁系统）本身所需的布线；各智能子系统的布线用专用电缆敷设。

设计方案的内容包括综合布线系统客户需求分析、系统方案设计、工程实施与服务和附录四部分。

方案设计一章中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。

2. 需求分析2.1 工程概况本工程为云南省省级云南省省级公共资源交易中心建设项目综合布线设计及施工工程项目，工程位于昆明高新技术开发区编号M1-12-1地块A4幢。

第一章六类综合布线系统1.1设计标准及规范1、信息技术---用户房屋的综合布线ISO/IEC 118012、信息技术综合布线系统EN501733、商业建筑物电信布线标准TIA/EIA –568A、B4、电信通道和空间的商业建筑物标准EIA/TIA –5695、建筑与建筑群综合布线系统工程设计规范GB/T 50311-20076、建筑与建筑群布线系统工程验收规范GB/T 50312-20077、智能建筑设计标准GB/T 50314-20078、民用闭路监视电视系统工程技术规范GB/T 50198-949、工业企业通信设计规范GBJ 42-8110、工业企业通信接地设计规范GBJ 79-8511、通信用单模光纤系列GB/T 9771-199812、通信用多模光纤系列GB/T 12357-199013、电子计算机机房设计规范GB 50174-9314、火灾自动报警系统施工及验收规范 GB 50166-9215、火灾自动报警系统设计规范GB 50116-9816、智能建筑工程质量验收规范GB 50339－200317、大楼通信综合布线系统第一部分总规范YD/T 26.1-199718、大楼通信综合布线系统第二部分综合布线用电缆光缆技术要求YD/T 26.2-199719、大楼通信综合布线系统第三部分综合布线用连接硬件技术要求YD/T 26.3-199820、综合布线系统电气特性通用测试方法YD/T 1013-1999 信息产业部21、光纤配线架YD/T 778-199922、数字配线架YD/T 779-199923、地下通信管道用塑料管YD/T 841-199624、通信管道工程施工及验收技术规范 YDJ 39-9025、通信工程建设环境保护技术规定YD 5039-9726、中国公用计算机互联网工程设计暂行规定YD 5037-9727、公用计算机互联网工程验收规范YD 5070-9828、建筑与建筑群综合布线系统工程设计规范（修订本）CECS 72：9729、建筑与建筑群综合布线系统施工及验收规范CECS 89：971.2设计原则●实用性：系统设计根据大楼规划有的放矢，从实际需要出发，注重性价比。

第1章项目建设概述1.1项目概述第2章综合布线系统校区基于千兆核心千兆桌面的网络设计原则，需采用核心、汇聚层光纤连接链路，根据传输距离建议采用多模光纤；接入交换机至终端链路，采用六类非屏蔽双绞线及其相应模块布线系统才能符合1000Base-TX标准的适用环境。

根据需求在中心机房和个汇聚设备机房间部署光纤，接入交换机至终端设备部分采用六类非屏蔽双绞线进行水平布线，以满足千兆核心千兆桌面的总体网络设计原则。

信息点位：综合布线信息点位如下表（该点位数仅供参考，实际施工时需根据实际情况按学校的要求进行调整。

）：2.1需求分析为用户提供保证现在及未来应用的高速网络平台。

该综合布线系统建设主要满足IP语音、数据及视频的应用需求，为高带宽应用程序提供完全的端到端布线解决方案，具有很强的超前性，适用于未来网络的扩展及升级，减少维护费用。

➢系统的方案设计与当前科学技术高速发展的潮流相吻合，系统总体结构定位合理，确保能够适应未来技术发展变化的应用和扩展；➢系统设计首先以实用为第一原则。

在符合当前实际应用需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能；➢系统建成后，能够保持24小时全天候连续工作。

局部故障绝对不能影响整个系统的运作，系统的关键部件宜考虑容错和备份；➢充分考虑系统的极端安全性，保证系统运行安全可靠。

既能符合业主、国家或国际的相关安全标准和规范的要求，又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠；➢在系统或设备选型中，以现有成熟的设备和系统为首选对象，以智能化总体目标为方向，局部服从全局、全局高度平衡，力求使系统在初次投入和整个运行周期内可获得最优的性能/价格比，完美实现业主建设智能化系统的初衷；➢由于系统监视和控制的内容广泛，涉及各类性质的对象，系统包含的设备品种繁多且复杂，同时安装位置分散，因此，建成后，系统要求具有很强的可维护性和易维护性，既要做到有效减少工程管理维护人员，又要降低维护工作的强度和维护运行开支；2.2设计目标xxxx项目工程系统建设的总目标是：以高性能综合布线系统为支撑，建成一个包含多用途的办公自动化（OA）、通讯自动化（CA）系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

第1章项目建设概述1.1项目概述第2章综合布线系统校区基于千兆核心千兆桌面的网络设计原则，需采用核心、汇聚层光纤连接链路，根据传输距离建议采用多模光纤；接入交换机至终端链路，采用六类非屏蔽双绞线及其相应模块布线系统才能符合1000Base-TX标准的适用环境。

根据需求在中心机房和个汇聚设备机房间部署光纤，接入交换机至终端设备部分采用六类非屏蔽双绞线进行水平布线，以满足千兆核心千兆桌面的总体网络设计原则。

信息点位：综合布线信息点位如下表（该点位数仅供参考，实际施工时需根据实际情况按学校的要求进行调整。

）：2.1需求分析为用户提供保证现在及未来应用的高速网络平台。

该综合布线系统建设主要满足IP语音、数据及视频的应用需求，为高带宽应用程序提供完全的端到端布线解决方案，具有很强的超前性，适用于未来网络的扩展及升级，减少维护费用。

➢系统的方案设计与当前科学技术高速发展的潮流相吻合，系统总体结构定位合理，确保能够适应未来技术发展变化的应用和扩展；➢系统设计首先以实用为第一原则。

在符合当前实际应用需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能；➢系统建成后，能够保持24小时全天候连续工作。

局部故障绝对不能影响整个系统的运作，系统的关键部件宜考虑容错和备份；➢充分考虑系统的极端安全性，保证系统运行安全可靠。

既能符合业主、国家或国际的相关安全标准和规范的要求，又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠；➢在系统或设备选型中，以现有成熟的设备和系统为首选对象，以智能化总体目标为方向，局部服从全局、全局高度平衡，力求使系统在初次投入和整个运行周期内可获得最优的性能/价格比，完美实现业主建设智能化系统的初衷；➢由于系统监视和控制的内容广泛，涉及各类性质的对象，系统包含的设备品种繁多且复杂，同时安装位置分散，因此，建成后，系统要求具有很强的可维护性和易维护性，既要做到有效减少工程管理维护人员，又要降低维护工作的强度和维护运行开支；2.2设计目标xxxx项目工程系统建设的总目标是：以高性能综合布线系统为支撑，建成一个包含多用途的办公自动化（OA）、通讯自动化（CA）系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

目录1、万兆双绞线 (2)1.1万兆非屏蔽双绞线 (2)1.2万兆屏蔽双绞线 (3)2、万兆模块 (4)2.1万兆非屏蔽模块 (4)2.2万兆屏蔽模块 (5)3、万兆配线架 (6)3.1万兆非屏蔽配线架 (6)3.2万兆屏蔽配线架 (8)4、万兆跳线 (9)4.1万兆非屏蔽跳线 (9)4.2万兆屏蔽跳线 (10)1、万兆双绞线1.1万兆非屏蔽双绞线产品特性1.性能优于ISO 11801-2002、TIA/EIA 568C.2 中6A标准，完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金10.属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP) ：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻： 7.02Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km) ：5000物理特性1.传输带宽大于500MHz2.23AWG线规3.整箱线长305米产品编码产品名称说明NOR1091004 万兆非屏蔽双绞线阻燃护套NOR1091004L 万兆非屏蔽双绞线低烟无卤护套1.2万兆屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准，完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝（NOR1091004F）7.单面覆塑铝箔屏蔽+丝网，接地金属丝（NOR1091004F2）8.每个线对覆塑铝箔屏蔽+丝网，接地金属丝（NOR1091004FF）9.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号10.木轴装，轴上贴有合格证11.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求12.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内13.绝缘层材料为高密度聚乙烯（HDPE）14.外护套材料可选用不同阻燃等级材料或低烟无卤材料15.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.02Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)： 5000物理特性：1.传输带宽大于500MHz2.23AWG线规3.整轴线长305米产品编码产品名称说明NOR1091004F万兆屏蔽双绞线阻燃PVC护套NOR1091004FL万兆4对屏蔽双绞线低烟无卤护套2.1万兆非屏蔽模块产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准，完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落7.嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架8.外形紧凑，有通用的T568A的T568B线序标签清晰标注于模块上，便于准确快速地完成端接9.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性11.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别12.支持主流端接方式，可用110及科龙打线工具进行线缆端接，保证了连接方式的通用性和连接的可靠性13.可配打线底座，施工人员的手可以直接握在底座上，而不是在打线刀的正下方，可以更好的保护施工人员，避免被打线刀割伤14.通过第三方权威机构检测，获得UL认证电气性能：1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性：1.传输带宽大于500MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：2.2万兆屏蔽模块产品特性:1.性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准，完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落7.后部的接地固定装置可方便、有效的接地8.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接9.嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架10.锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.免工具端接方式，兼容T568A/B两种端接方式14.通过第三方权威机构检测，获得UL认证电气性能：1.耐压强度：DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻：≥200MΩ4.接触电阻：≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性：1.传输带宽大于500MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装：25个/盒订货编码：产品编码产品名称说明NORMCAT6EF万兆屏蔽模块180°压接式3、万兆配线架3.1万兆非屏蔽配线架产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准, 完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块上，便于准确快速地完成端接7.扣锁式端接帽确保导线全部端接并防止滑动8.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径9.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理10.模块化设计，便于安装，可根据需要配置安装模块，节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.支持主流端接方式，可用110及科龙打线工具进行线缆端接，保证了连接方式的通用性和连接的可靠性16.配有打线底座，施工人员的手可以直接握在底座上，而不是在打线刀的正下方，可以更好的保护施工人员，避免被打线刀割伤17.通过第三方权威机构检测，获得UL认证电气性能：1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于500MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次产品编码产品名称说明NORPS6EM-24A万兆非屏蔽配线架含A款模块NORPS6EM万兆非屏蔽配线架空架3.2万兆屏蔽配线架产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准, 完全满足万兆（10G）以太网的性能需求2.具有向后兼容性，可向下兼容CAT6、CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块端接帽上，便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.锌合金整体压铸360度全方位屏蔽外壳设计，有效防止外部电磁干扰和信息泄漏9.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径10.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理11.模块化设计，便于安装，可根据需要配置安装模块，节约成本12.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性14.免工具端接方式，兼容T568A/B两种端接方式15.通过第三方权威机构检测，获得UL认证电气性能：1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于500MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次产品编码产品名称说明NORPS6EF-24A万兆屏蔽配线含F款模块NORPS6EF万兆屏蔽配线空架架4、万兆跳线4.1万兆非屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-20076A标准，符合T568A和T568B线序2.采用万兆多股非屏蔽阻燃线缆和万兆RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.万兆水晶头采用物理线缆隔离技术，实现最大限度的线对平衡5.水晶头压接簧片50μ”整体镀金，确保性能优异6.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径7.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性8.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使9.用不同阻燃等级材料或低烟无卤材料10.通过第三方权威机构检测，获得UL认证主要参数：1.传输带宽大于500MHz2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色 G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃6.最小弯曲半径：4D7.独立包装产品名称说明产品编码NORDC6E#*万兆非屏蔽跳线有各种颜色、长度4.2万兆屏蔽跳线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-20076A标准，符合T568A和T568B线序2.采用万兆多股屏蔽阻燃线缆和万兆RJ45水晶头制做而成，跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备，与现场制作相比，具有更高的可靠性和一致性4.万兆水晶头采用物理线缆隔离技术，实现最大限度的线对平衡5.水晶头压接簧片50μ”整体镀金，确保性能优异6.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径7.每一根跳线都经过恒重接力试验，保证产品在使用中的可靠性8.可根据用户要求，定制不同长度、颜色的跳线，外护套并可使9.用不同阻燃等级材料或低烟无卤材料10.通过第三方权威机构检测，获得UL认证主要参数：1.传输带宽大于500MHz2.插头与插座插拔次数大于1500次3.# ：跳线颜色： A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色 G=绿色4.*：跳线长度：“1”=1米“2”=2米，以此类推5.工作温度：-20℃～70℃6.最小弯曲半径：4D7.独立包装订货编码：产品编码产品名称说明NORDC6EF#*万兆屏蔽跳线有各种颜色、长度友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。

1 系统概述XXXXXXX大楼作为专门为XXXXXXX部门提供办公场所的大楼，其对数据和语音网络的稳定畅通的要求非常高, 因此，建筑内采用的网络通讯设备及布线系统一定要有很高的稳定性, 并且又有很强的适应性、扩展性、先进性和长远效益，以满足未来的需要。

本次综合布线系统的设计中采用模块化设计和分层星型的拓扑结构，它能适应本次项目的布线系统的特点。

本次设计的综合布线系统力求能为XXXXXXX部门提供稳定的办公自动化环境，也能为建筑物智能控制和管理提供良好的控制平台。

它具有如下优点：A．提供了一套统一的、开放的物理布线拓扑结构的标准配线系统，综合了所有的语音、数据、图像与监控等设备，并将多种设备众多插头插入标准的信息插座内。

B．可对不同厂家的语音、数据设备兼容，且使用相同的插头和模块插孔C．采用模块化设计，具有灵活性和开放性，它能将当前和未来的语音、数据、网络、互连设备以及监控、有线电视等设备很方便的扩充进去，使真正的面向未来的先进技术。

2 设计要点在整个XXXXXXX大楼智能化工程信息技术和网络联网投资中，综合布线基础设施虽然只占一小部分，但如果设计和安装不好，会引起严重的网络问题，从而无法真正实现你的信息技术战略。

因此，选择良好的综合布线产品和科学的设计、精心的施工是XXXXXXX大楼智能化建设的“重中之重”为此，本综合布线系统设计有如下设计要点：●使数据和语音通讯线路既能适用于现在又能面向未来，考虑电器特性匹配和管理使用的方便，采用美国耐威公司提供的ALL-LAN系列零误码综合布线产品。

●整个工程采用扩展星型拓扑结构, 干线支持万兆带宽，楼层水平系统支持250Hz以上6类带宽。

●依据图纸和招标文件，本方案的综合布线主要设备间机房设在XXX楼，作为计算机网络和电话配线中心。

通过6芯室内万兆光缆和3类25对室外大对数分别与其余各搂的管理间连接。

●语音和数据插座均采用美国耐威公司的6类8芯信息模块。

●信息点分布，依据业主提供的建筑平面图设置信息点位。

六类屏蔽综合布线施工方案一、项目背景现代办公环境中，各种设备的迅猛发展和广泛应用，需要用到大量的网络设备和数据交换。

而为了保证高速、稳定的数据传输，六类屏蔽综合布线成为了最佳选择。

本文将介绍六类屏蔽综合布线的施工方案，以及一些注意事项和常见问题解决方法。

二、施工准备1.工具准备：–剥线钳、扳手、扎带等基本工具–网线测试仪–墙面穿线器、线槽等布线工具2.材料准备：–六类屏蔽综合布线线缆–面板插座、面板盒、电工配件等三、施工步骤1.环境检查：在施工之前，需要对施工环境进行检查。

确保墙面没有潮湿、有足够的空间进行布线，以及是否需要进行墙面修补等。

2.布线设计：根据实际使用需求，设计好布线方案。

确定每个房间的网络设备位置、布线路径和线缆长度等。

3.线材剥皮：使用剥线钳剥去线缆端部的外皮，露出内部的各个绞线对。

4.线材接头制作：根据布线设计，将线缆的绞线与面板插座或面板盒相对应的接头进行连接。

5.墙面穿线：使用墙面穿线器或线槽等工具，在墙壁上开槽或穿孔，将线缆布设到预定位置。

6.面板安装：将面板插座或面板盒安装在墙面上，接入线缆，并确保连接牢固。

7.线缆固定：使用扎带等工具将线缆固定在墙壁或地面上，保持整洁有序。

8.网线测试：使用网络测试仪对已布设的线缆进行测试，确保数据传输的稳定性和速率符合要求。

四、施工注意事项1.安全第一：在施工过程中，应注意安全措施，避免触电、坠落等事故发生。

2.线缆长度：在进行线缆布设时，应注意线缆的长度，避免超过最大限制，影响数据传输质量。

3.路径规划：布线时应选择合理的路径，避免与电源线、高压设备等产生干扰。

4.线缆保护：布设的线缆应避免遭受强烈的弯曲、挤压或拉扯，以免影响线缆的使用寿命。

5.结构完整：布线完成后，应检查连接是否牢固、线缆是否整齐，并及时修复和调整。

五、常见问题解决方法1.网线连接不稳定：可能是线缆接头没有插好或者面板插座有松动，可检查、修复接头和插座。

2.线缆断裂：可能是线缆在布设过程中受到损坏，需重新布设或更换线缆。
