2020年(安全生产)安全阀的工艺计算

（安全生产）安全阀的工艺计算安全阀的工艺计算1各种事故工况下泄放量的计算1.1阀门误关闭1.1.1出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。

1.1.2管道俩端的切断阀关闭时，泄放量为被关闭液体的膨胀量。

此类安全阀的入口壹般不大于DN25。

但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(1.1)计算。

1.1.3换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式见式(1.1)。

1.1.4充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算。

按式(1.1)计算液体膨胀工况的泄放量：V=B·H／(G l·C p)(1.1)式中:V——体积泄放流量，m3／h；B——体积膨胀系数，l／℃；H——正常工作条件下最大传热量，kJ／h；G l——液相密度，kg／m3；C P--定压比热，kJ／(kg℃)。

1.2循环水故障1.2.1以循环水为冷媒的塔顶冷凝器，当循环水发生故障(断水)时，塔顶设置的安全阀泄放量为正常工作工况下进入冷凝器的最大蒸汽量。

1.2.2以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。

1.3电力故障1.3.1停止供电时，用电机驱动的塔顶回流泵、塔侧线回流泵将停止转动，塔顶设置的安全阀的泄放量为该事故工况下进入塔顶冷凝器的蒸汽量。

1.3.2塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的15%。

1.3.3停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱动机构等，以确定足够的泄放量。

1.4不凝气的积累1.4.1若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量和1.2规定相同。

1.4.2其它积累不凝气的场合，要分析其影响范围，以确定泄放量。

1.5控制阀故障1.5.1安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。

安全阀计算与选型1. 确定确定安全阀类型安全阀类型根据卸放介质物性、卸放量确定安全阀类型。

2. 确定安全阀公称压力根据介质操作条件确定PN，选定弹簧工作压力级。

3. 安全阀安全阀计算计算3.1 由工艺计算软件（hysis,pro II,aspen）计算获得介质基本物性数据（比重ρ，分子量M，粘度μ，泄放量Gv，气体特性系数C，流量系数Kf，压缩系数Z，最高泄放压力Pm，泄放温度Ti，操作压力P 0，整定压力Ps）。

3.2 计算公式：安全阀的计算参照GB/T 12241-2005（它与ISO 4126 安全阀一般要求计算方法相同） 中的公式并依据实测额定排量系数来计算安全阀的额定排量，进而确定安全阀的口径，是比较可靠的计算方法。

具体计算公式见GB/T 12241-2005 6.3节/6.5节。

3.2.1 介质为气体或蒸汽1）临界流动下的理论排量计算在下列条件下达到临界流动： 临界流动下的理论排量计算公式：2）亚临界流动下的理论排量计算：在下列条件下达到亚临界流动： 亚临界流动下的理论排量计算公式：3）Excel 表格计算安全阀卸放面积A 0（作者Huang WenJia）3.3 将必须的介质物性数据编入Excel 表格，并在安全阀卸放面积栏编好计算公式（见安全阀计算excel 表格）。

安全阀安全阀的选用与的选用与的选用与计算实例计算实例计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用安全阀的选用 1. 1. 安全阀安全阀安全阀各种参数的确定各种参数的确定各种参数的确定 a）确定安全阀公称压力。

根据阀门材料、工作温度和最大工作压力选定公称压力。

b) 确定安全阀的工作压力等级。

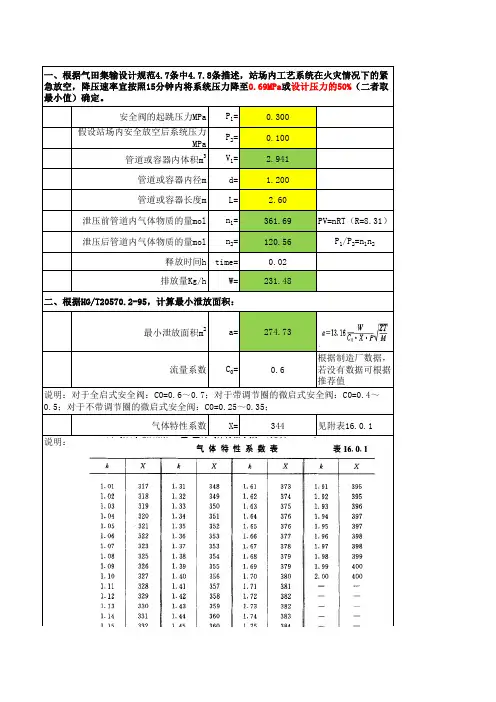

安全阀的起跳压力MPa P 1=0.300假设站场内安全放空后系统压力MPaP 2=0.100管道或容器内体积m 3V 1=2.941管道或容器内径m d=1.200管道或容器长度m L=2.60泄压前管道内气体物质的量mol n 1=361.69PV=nRT（R=8.31）泄压后管道内气体物质的量mol n 2=120.56P 1/P 2=n 1n 2释放时间h time=0.02排放量Kg/h W=231.48最小泄放面积m 2a=274.73流量系数C 0=0.6根据制造厂数据，若没有数据可根据推荐值气体特性系数X=344见附表16.0.1一、根据气田集输设计规范4.7条中4.7.8条描述，站场内工艺系统在火灾情况下的紧急放空，降压速率宜按照15分钟内将系统压力降至0.69MPa 或设计压力的50%（二者取最小值）确定。

二、根据HG/T20570.2-95，计算最小泄放面积：说明：对于全启式安全阀：C0=0.6～0.7；对于带调节圈的微启式安全阀：C0=0.4～0.5；对于不带调节圈的微启式安全阀：C0=0.25～0.35；说明：气体压缩因子Z= 1.7泄放温度℃t=20泄放温度KT=293.5气体相对分子质量M=16.00全启式安全阀mmd1=18.70297535对于平面密封型微启式安全阀mmD=109.3129022安全阀开启高度mmh=0.8查阀门手册对于锥面密封型微启式安全阀mmD=218.6258044密封面的半锥角度ψ=30查阀门手册三、根据最小泄放面积（a），计算安全阀喉径（d1）或阀座口径（D)2.93904参照：部分物料的物性表，选k。

安全阀计算公式安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用方法a）根据计算确定安全阀•公称直径•必须使安全阀的排放能力》压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级；c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320C的气体用的安全阀, 应选用带散热器（翅片）的形式；d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀，如需采用带有提升机构的, 则应采用封闭式带板手安全阀；e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时，应选用带波纹管的安全阀；f ）对空气、60C以上热水或蒸汽等非危害介质，则应采用带板手安全阀g）液化槽（罐）车,应采用内置式安全阀•h）根据介质特性选合适的安全阀材料：如含氨介质不能选用铜或含铜的安全阀；乙炔不能选用含铜70%或紫铜制的安全阀.i ）对于泄放量大的工况，应选用全启式；对于工作压力稳定，泄放量小的工况，宜选用微启式；对于高压、泄放量大的工况，宜选用非直接起动式，如脉冲式安全阀. 对于容器长度超过6m的应设置两个或两个以上安全阀j ）工作压力Pw低的固定式容器，可采用静重式（高压锅）或杠杆重锤式安全阀•移动式设备应采用弹簧式安全阀•k）对于介质较稠且易堵塞的，宜选用安全阀与爆破片的串联组合式的泄放装置.l）根据安全阀公称压力大小来选择的弹簧工作压力等级•安全阀公称压力与弹簧工作压力关系，见表1安全阀公称压力PN与弹簧工作压力关系表安全阀应动作灵敏可靠，当到达开启压力时，阀瓣应及时开启和完全上升，以顺利排放同时应具有良好的密封性能，不仅正常工作时保持不漏，而且要求阀瓣在开启复位后及时关闭且保持密封；在排气压力下阀瓣应达到全开位置，无震荡现象，并保证排出规定的气量。

安全阀计算、选型与设置主讲：袁天聪教授级高工1 目的在石油化工生产过程中，为了防止由于生产事故等造成生产系统压力超过设备和管道的设计压力而发生爆炸事故，应在设备或管道上设置安全阀。

安全阀为一种自动阀门。

它不借助任何外力，而是利用介质本身的力来排出额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，阀门再行关闭并阻止介质继续流出。

在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。

按照国际惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的，所以有关这方面的内容列入附录中。

1.2 名词对于安全阀的描述在国际上多遵循美国的ASME标准，在该标准中“安全阀”指仅用于蒸汽或气体工况的泄压设施，而用“安全泄压阀”表示包含安全阀、泄压阀、安全泄压阀在内的全部泄压设施。

由于历史的原因，在我国是用“安全阀”代表了ASME的安全泄压阀的含义。

本规定仍按现行的国家标准来命名，以安全阀代表ASME的安全泄压阀的全部含义，不再区分安全阀、泄压阀、安全泄压阀。

2 术语、符号2.1 安全阀几何尺寸特性2.1.1实际排放面积（排放面积）(The actual discharge area) 实际排放面积是实际测定的决定阀门流量的最小净面积。

对微启式安全阀即为帘面积；对全启式安全阀即为喷嘴面积。

2.1.3喷嘴面积(The nozzle area) 也称喷嘴喉部面积，是指喷嘴的最小横截面积。

2.1.6开启高度(lift) 是当安全阀排放时，阀瓣离开关闭位置的实际升程。

2.2 安全阀的动作特性2.2.1工作压力P (MPa.G) (operating pressure)：设备及管道在正常工作运行期间经常承受的压力；2.2.2 最高允许工作压力Pm(M P a.G)（maximum allowable working pressure）：在指定的相应温度下，容器顶部所允许承受的最大压力，该压力是根据容器受压元件的有效厚度，考虑了该元件承受的所有载荷而计算得到的，且取最小值。

安全阀工艺计算1 安全阀工艺计算1.1 操作参数1.1.1 最高操作压力P（表）：设备运行期间可能达到的最高压力，一般应按不同工艺过程确定。

1.1.2 安全阀定压P s：安全阀的开启压力。

安全阀定压P s（表）必须等于或稍小于设备设计压力P D（表）；由不同工艺操作压力和设备设计压力确定。

当安全阀定压P s=设备设计压力时，当P≤1.8MPa（表）时，P s=P D+0.1=P+0.18+0.1当1.8<P≤4MPa（表）时，P s=P D+0.1=1.1P+0.1当4<P≤8MPa（表）时，P s=P D+0.1=P+0.4+0.1当P>8MPa（表）时，P s=P D+0.1=1.05P+0.1 （1-1）注：P D（表）：设备设计压力；P s（表）：安全阀定压；P D（表）：设备设计压力；P（表）：设备最高操作压力；1.1.3 积聚压力Pa（表）：安全阀排放介质过程中，允许压力增加超过设备的设计压力的数值，可按表1.1选取表1.1 定压和积聚压极限1.1.4容许过压P h（表）：容许压力增加超过定压的数值。

如果定压等于设计压力：P s=P D，则P h=P a+P D-P s如果定压小于设计压力：P s<P D，则P h=P a+P D-P s（1-2）1.1.5最高泄放压力P m（绝）：安全阀达到最大泄放能力时的压力。

一般按如下计算：P m=P a+P a（1-3）1.1.6 背压P2（安全阀出口压力）背压是由于排放系统有压力而存在于安全阀出口的压力，它是迭加背压（安全阀开启前泄压总管的压力）和积聚背压（积聚背压是在安全阀开启后，由于介质流动所增加的压力）的总和。

对于普通型（非平衡型）安全阀：P2≤10%P S1.1.7 回座压差：是安全阀的定压与关闭压力的差值，以定压的百分数或压力单位表示。

P D<回座压力<P S1.1.8 安全阀的压力等级关系（即容器设计压力，安全阀容许积聚压、定压、注：1、与ASME锅炉压力容器规程和《压力容器安全技术监察规程，1990》基本一致；2、所示压力条件是安装在容器的安全阀条件；3、操作压力可高于或低于90%；4、回座和压差应参照ASME规程有关章节。

安全阀计算实例讨论安全阀是一种安全保护装置，常用于管道、容器等系统中，用于释放过量的压力，以防止系统过载和破裂。

为了确保安全阀能正常工作，需要进行合理的计算和选择。

本文将以一个实例来讨论安全阀的计算方法。

假设有一座工厂的锅炉系统，需要设计并选择合适的安全阀。

该锅炉的参数如下：- 锅炉额定蒸发量：5000 kg/h-锅炉额定工作压力：1.5MPa-锅炉额定蒸汽温度：200℃首先，我们需计算锅炉系统的设计压力。

按照锅炉压力容器设计规范，一般情况下，设计压力取为额定工作压力的1.25倍，即1.5MPa*1.25=1.875MPa。

接下来，我们需要考虑安全阀的排气量。

通常，安全阀的排气量需要大于或等于系统的最大排气量，以确保能及时排除系统中的过量压力。

根据工程经验，锅炉系统的最大排气量一般取锅炉额定蒸发量的110%到120%之间。

在本例中，我们选择取115%，即5000 kg/h * 1.15 =5750 kg/h。

接着，我们需要考虑安全阀的工作温度。

根据规范要求，安全阀应具有一定的过温保护能力，即在特定温度下，安全阀应能保证其正常工作。

一般情况下，过温保护温度为设计温度的10%到15%之间。

在本例中，锅炉的设计温度为200℃，选择10%作为过温保护温度，即200℃*10%=20℃。

再次，我们需要考虑安全阀的过压保护能力。

规范要求，在特定的过压情况下，安全阀应能保证排放特定比例的额定蒸发量，以防止系统过载。

过压保护能力一般取设计压力的3%到5%之间。

在本例中，我们选择3%作为过压保护比例，即 1.5MPa*3%=0.045MPa。

综上所述，我们现在已经获得了安全阀的以下参数：-设计压力：1.875MPa- 最大排气量：5750 kg/h-过温保护温度：20℃-过压保护比例：0.045MPa根据以上参数，我们可以开始进行安全阀的选择。

在实际应用中，可以查阅安全阀的性能参数和技术规范，以便选择合适的安全阀。

（新安全生产）安全阀的工艺计算安全阀的工艺计算1各种事故工况下泄放量的计算1.1阀门误关闭1.1.1出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。

1.1.2管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量。

此类安全阀的入口一般不大于DN25。

但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(1.1)计算。

1.1.3换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式见式(1.1)。

1.1.4充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算。

按式(1.1)计算液体膨胀工况的泄放量：V=B·H／(Gl ·Cp)(1.1)式中:V——体积泄放流量，m3／h；B——体积膨胀系数，l／℃；H——正常工作条件下最大传热量，kJ／h；Gl——液相密度，kg／m3；CP--定压比热，kJ／(kg℃)。

1.2循环水故障1.2.1以循环水为冷媒的塔顶冷凝器，当循环水发生故障(断水)时，塔顶设置的安全阀泄放量为正常工作工况下进入冷凝器的最大蒸汽量。

1.2.2以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。

1.3电力故障1.3.1停止供电时，用电机驱动的塔顶回流泵、塔侧线回流泵将停止转动，塔顶设置的安全阀的泄放量为该事故工况下进入塔顶冷凝器的蒸汽量。

1.3.2塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的15%。

1.3.3停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱动机构等，以确定足够的泄放量。

1.4不凝气的积累1.4.1若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量与1.2规定相同。

1.4.2其它积累不凝气的场合，要分析其影响范围，以确定泄放量。

1.5控制阀故障1.5.1安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。

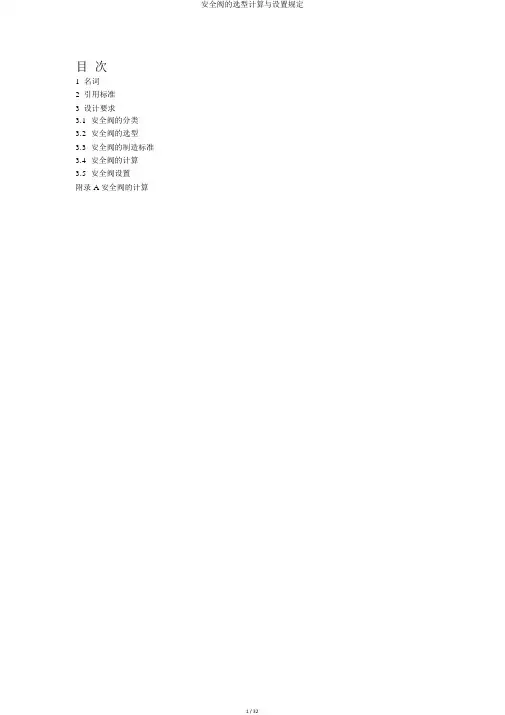

目次1名词2引用标准3设计要求3.1 安全阀的分类3.2 安全阀的选型3.3 安全阀的制造标准3.4 安全阀的计算3.5 安全阀设置附录 A 安全阀的计算1名词1.1 安全阀由弹簧作用或由导阀控制的安全阀。

当进口处静压超出设定压力时，阀瓣上涨以泄放被保护系统的超压，当压力降至回座压力时，能够自动封闭的安全泄放阀。

1.2 导阀控制主阀动作的协助压力泄放阀。

1.3 全启式安全阀当安全阀进口处的静压达到其设定压力时，阀瓣快速上涨至最大高度，最大限度地清除超压的物料。

一般用于可压缩流体。

阀瓣的最大上涨高度不小于喉径的1/4 。

1.4 微启式安全阀当安全阀进口处的静压达到其设定压力时，阀瓣地点随进口压力的高升而成比列的升高，最大限度地减少应排出的物料。

一般用于不行压缩流体。

阀瓣的最大上涨高度不小于喉径的1/40 ～1/20 。

1.5 弹簧式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，其动作特征受背压的影响。

1.6 背压均衡式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，用活塞或涟漪管减少背压对其动作性能的影响。

1.7 导阀式安全阀由导阀控制的安全阀。

其设定压力由弹簧控制，其动作性能基本上不受背压的影响。

当导阀失灵时，主阀还能在不超出泄放压力时自动开启，并排出所有额定泄放量。

1.8 主安全阀安全阀是被保护系统的主要安全泄放装置，其泄放面积是鉴于最大可能事故工况下的泄放量。

1.9 协助安全阀协助安全阀（有时多于一个）是主安全阀的协助装置，供给除主安全阀之外的附带泄放面积。

用于非最大可能事故工况下的超压泄放。

实质排放面积流体经过安全阀的最小流通面积。

有效泄放面积（最小泄放面积）用公式或图表计算的泄放面积。

有效泄放面积要小于实质泄放面积。

喉径面积安全阀喷嘴中最小直径的面积。

1.13 环隙面积安全阀的阀瓣与阀座之间的圆柱形面积。

1.14 最大工作压力系指容器在正常工作状况下容器顶部可能达到的最大压力。

见《设备和管道系统设计压力和温度的规定》（）。

安全阀计算规定中国石化集团公司上海医药工业设计院2001年10月12日1. 应用范围1.1 本规定仅适用于化工生产装置中压力大于0.2MPa的压力容器上防超压用安全阀的设置和计算，不包括压力大于100MPa的超高压系统。

适用于化工生产装置中上述范围内的压力容器和管道所用安全阀；不适用于其它行业的压力容器上用的安全阀，如各类槽车、各类气瓶、锅炉系统、非金属材料容器，以及核工业、电力工业等。

1.2计算方法引自《工艺设计手册》(Q/SPIDI 3PR04-3-1998)，使用本规定时，一般情况应根据本规定进行安全阀计算，复杂工况仍按《工艺设计手册》有关章节进行计算。

1.3 本规定提供了超压原因分析，使用本规定必须详细阅读该章节。

2. 计算规定的一般说明2.1安全阀适用于清洁、无颗粒、低粘度流体，凡必须安装泄压装置而又不适合安全阀的场所，应安装爆破片或安全阀与爆破片串联使用。

2.2在工艺包设计阶段（PDP），应根据工艺装置的操作规范，按照本规定（见5.0章节），对本规定所列的每个工况进行分析，根据PDP的物流表，确定每个工况的排放量，填入安全阀数据表一。

2.3在基础设计阶段（BDP）和详细设计阶段（DDP），按照泄放量的计算书规定（见6.0章节），在安全阀数据表一的基础上，形成安全阀数据表二（数据汇总表）和安全阀数据表三。

安全阀数据表三作为条件提交有关专业。

3.0术语定义3．1 积聚（accumulation）：在安全阀泄放过程中，超过容器的最大允许工作压力的压力，用压力单位或百分数表示。

最大允许积聚由应用的操作规范和火灾事故制定。

3．2 背压（back pressure）：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

3．3 附加背压（superimposed back pressure）：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。

安全阀的选用标准及计算选型摘要：安全阀作为压力容器或者管道上关键的泄压保护装置，在现代工业中应用非常广泛。

当设备或者管道压力超过允许值后，安全阀开启，排放泄压，防止容器刚度失效。

因此，安全阀及排放系统，对着设备安全及人身安全都有着极为重要的意义。

关键词：安全阀；设置；计算1 安全阀的简介安全阀是一种安全保护用阀，它在受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值，对人身安全和设备运行起重要保护作用。

在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。

按照惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的。

1.1 安全阀常用分类化工装置中常用的安全阀主要分为以下三类：（1）通用式（弹簧直接载荷式）用于腐蚀性较小介质防泄漏或背压较低场合，背压的要求:Pb＜10%Ps ，也有资料认为应 Pb＜3%Ps ，建议用于背压低的场合，如通大气。

（Pb 代表背压力，Ps 代表整定压力）。

（2）平衡波纹管式平衡波纹管式安全阀是平衡式安全阀的一种。

它借助于在阀瓣和阀盖间安装波纹管的方法，将普通式安全阀的背压影响降低到最少。

用于腐蚀性介质防泄漏或背压波动较大场合，价格较弹簧直接载荷式高。

背压的要求：10%Ps＜Pb＜30%Ps。

（3）先导式一种依靠从导阀排出介质来驱动或控制的安全阀，该导阀本身应是符合标准要求的直接载荷式安全阀。

由于先导式安全阀是用于要求背压不影响安全阀的工作特性时，故一般可不考虑背压的影响，价格高。

安全阀按结构分类：（1）全启式安全阀：阀瓣可以自动开启，其实际排放面积不决定于阀瓣的位置。

h≥d/4（h 表示开启高度，d表示安全阀阀座喉径）。

适用于安全泄放量较大的的场合，一般用于排放介质为气体的条件下。

（2）微启式安全阀：阀瓣可以自动开启，其实际排放面积取决于阀瓣的位置。

火灾工况下安全阀工艺计算的需要注意的几个问题（Bill Wang）1、按照容器的规格，计算湿表面积直径，我一般取公称直径，严格上应取外径（工程直径+2倍壁厚，但壁厚一般在设计初期未知，对结果影响也较小，可以忽略）；长度：我一般取总长度，即切线长度+封头总高度（封头总高度为1/4直径），计算偏于保守；液位高度：我一般取容器直径，即满罐操作；湿表面积，除容器本身，我一般还要考虑两部分的面积：（1）零部件的湿表面积，依据有无，选择添加；（2）接管湿表面积，一般取10%的容器湿表面积。

2、安全阀类型最常用的为弹簧式安全阀，我一般全部选择全启式，按照规范也可以对液体取微启式。

当总背压（静背压+动背压）大于设定压力的10%~50%时，需要选择波纹管背压平衡式安全阀；背压再大就需要选导阀式安全阀（这个我还没选过）；3、安全阀的参数外壁修正系数，一般我都取1；整定压力我一般取设备设计压力；超压系数，我一般取10%（好像按照ASME设计时取21%）；安全阀的排放系数，这个数据需要特别注意，国外的安全阀能达到0.9以上，国内的安全阀保守点取0.65；详细设计需和厂家联系此值的选择。

4、物性参数最关键的是气化潜热的计算，条件是泄压工况下的气化潜热，简单的可以手算，复杂点的混合物，需要用工艺模拟软件计算。

关于保温数据一般不用管，全部按无保温计算，常见的保温和安全阀泄放公式中的保温不是一个概念。

5、不同类型介质安全排放量的计算（1）压缩气体和蒸汽虽然标准中有公式，但实际上该值即容器的入口流量；（2）液化气体按照“容规”或者其他标准中的公式计算，注意选用不保温，选用全启式安全阀；6、排放能力的计算因为我们最常用的就是火灾工况，排放的是气体，所以需要进行临界条件的判断，但依据经验，全部都是临界条件，几乎没有超临界条件的情况发生，所以这一步也可以先忽略，有精力再仔细研究。

最小排放面积，按照“容规”的计算公式，自己折算到喉径（可以理解为直径，但不是安全阀接口法兰的直径），查样本或者化工工艺设计手册中的对照表，就可以确定安全阀的入口管径了，出口一般大一个等级。
