电力系统继电保护,1079

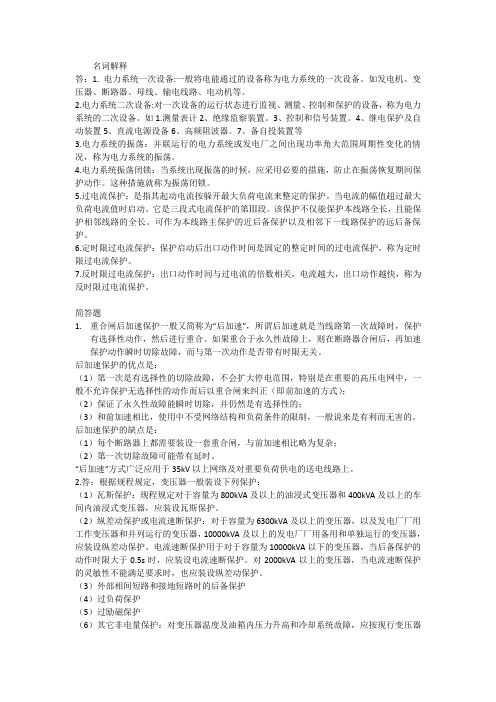

名词解释答：1. 电力系统一次设备:一般将电能通过的设备称为电力系统的一次设备。

如发电机、变压器、断路器、母线、输电线路、电动机等。

2.电力系统二次设备:对一次设备的运行状态进行监视、测量、控制和保护的设备，称为电力系统的二次设备。

如1.测量表计2、绝缘监察装置。

3、控制和信号装置。

4、继电保护及自动装置5、直流电源设备6、高频阻波器。

7、备自投装置等3.电力系统的振荡：并联运行的电力系统或发电厂之间出现功率角大范围周期性变化的情况，称为电力系统的振荡。

4.电力系统振荡闭锁：当系统出现振荡的时候，应采用必要的措施，防止在振荡恢复期间保护动作。

这种措施就称为振荡闭锁。

5.过电流保护：是指其起动电流按躲开最大负荷电流来整定的保护。

当电流的幅值超过最大负荷电流值时启动。

它是三段式电流保护的第Ⅲ段。

该保护不仅能保护本线路全长，且能保护相邻线路的全长。

可作为本线路主保护的近后备保护以及相邻下一线路保护的远后备保护。

6.定时限过电流保护：保护启动后出口动作时间是固定的整定时间的过电流保护，称为定时限过电流保护。

7.反时限过电流保护：出口动作时间与过电流的倍数相关，电流越大，出口动作越快，称为反时限过电流保护。

简答题1.重合闸后加速保护一般又简称为“后加速”，所谓后加速就是当线路第一次故障时，保护有选择性动作，然后进行重合。

如果重合于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否带有时限无关。

后加速保护的优点是：（1）第一次是有选择性的切除故障，不会扩大停电范围，特别是在重要的高压电网中，一般不允许保护无选择性的动作而后以重合闸来纠正（即前加速的方式）；（2）保证了永久性故障能瞬时切除，并仍然是有选择性的；（3）和前加速相比，使用中不受网络结构和负荷条件的限制，一般说来是有利而无害的。

后加速保护的缺点是：（1）每个断路器上都需要装设一套重合闸，与前加速相比略为复杂；（2）第一次切除故障可能带有延时。

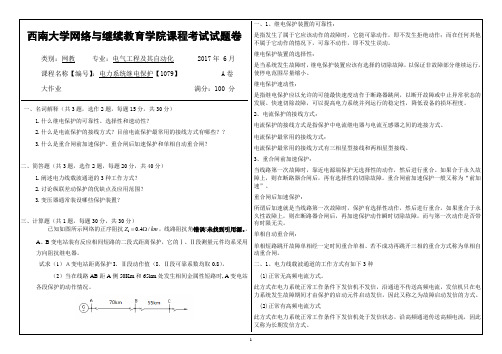

西南大学网络与继续教育学院课程考试试题卷类别：网教专业：电气工程及其自动化 2017年 6月课程名称【编号】：电力系统继电保护【1079】 A卷大作业满分：100 分一、名词解释（共3题，选作2题，每题15分，共30分）1.什么继电保护的可靠性、选择性和速动性？2.什么是电流保护的接线方式？目前电流保护最常用的接线方式有哪些？？3.什么是重合闸前加速保护、重合闸后加速保护和单相自动重合闸？二、简答题（共3题，选作2题，每题20分，共40分）1.阐述电力线载波通道的3种工作方式？2.讨论纵联差动保护的优缺点及应用范围？3.变压器通常装设哪些保护装置？三、计算题（共1题，每题30分，共30分）已知如图所示网络的正序阻抗10.4/Z km=Ω，线路阻抗角错误!未找到引用源。

，A、B变电站装有反应相间短路的二段式距离保护，它的Ⅰ、Ⅱ段测量元件均系采用方向阻抗继电器。

试求（1）Ａ变电站距离保护I、Ⅱ段动作值（I、Ⅱ段可靠系数均取0.8）。

（2）当在线路AB距A侧50Km和65km处发生相间金属性短路时, A变电站各段保护的动作情况。

一、1、继电保护装置的可靠性：是指发生了属于它应该动作的故障时，它能可靠动作，即不发生拒绝动作；而在任何其他不属于它动作的情况下，可靠不动作，即不发生误动。

继电保护装置的选择性：是当系统发生故障时，继电保护装置应该有选择的切除故障，以保证非故障部分继续运行，使停电范围尽量缩小。

继电保护速动性：是指继电保护应以允许的可能最快速度动作于断路器跳闸，以断开故障或中止异常状态的发展。

快速切除故障，可以提高电力系统并列运行的稳定性，降低设备的损坏程度。

2、电流保护的接线方式：电流保护的接线方式是指保护中电流继电器与电流互感器之间的连接方式。

电流保护最常用的接线方式：电流保护最常用的接线方式有三相星型接线和两相星型接线。

3、重合闸前加速保护：当线路第一次故障时，靠近电源端保护无选择性的动作，然后进行重合。
