剪力墙分布筋搭接长度1.2lae的依据概述说明1. 引言1.1 概述本篇长文旨在探讨剪力墙分布筋搭接长度1.2lae的依据。
剪力墙作为一种重要的结构元素，在建筑和土木工程中起着承载垂直荷载以及抵御水平力的关键作用。
而分布筋搭接则是剪力墙设计中一个重要且常见的问题。
我们将首先对剪力墙的定义和作用进行概述，以便更好地理解分布筋搭接长度的重要性。
随后，我们将详细解释为何选择1.2lae作为该长度的依据。
最后，我们将介绍分布筋搭接长度的确定方法，并通过实际应用案例分析来验证其有效性。
1.2 文章结构本篇长文共包括5个部分。
首先是引言部分，其中我们将提供文章的背景和目标，并对各个章节进行简要介绍。
第二部分将详细探讨剪力墙分布筋搭接长度1.2lae 的依据，包括剪力墙的定义与作用、分布筋搭接长度重要性以及选择1.2lae作为依据的理由。
第三部分将介绍确定分布筋搭接长度的方法，包括设计规范的要求与建议、结构特点与荷载情况考虑以及结构材料性能与施工过程因素综合考虑。
第四部分将通过实际应用案例分析来验证前述方法的有效性，包括实际工程背景及设计需求说明、不同设计方案下分布筋搭接长度选择与效果对比，并总结相应的经验和启示。
最后，我们在第五部分给出文章的结论，总结研究结果及其贡献意义，并提出存在问题和进一步研究的建议。
1.3 目的本文旨在阐明剪力墙分布筋搭接长度1.2lae的依据并探讨其确定方法。
通过对相关理论和实际应用案例的分析，我们希望能够为工程师和设计者提供指导性意见，并促进该领域研究的发展。
对于相关学科领域的研究者而言，本文也可作为参考文献和起点，进一步深入探讨剪力墙设计中分布筋搭接长度问题。
2. 剪力墙分布筋搭接长度1.2lae的依据2.1 剪力墙的定义与作用剪力墙是一种结构体系，在建筑物中起到承受水平荷载和抵抗地震力的重要作用。
它通过在建筑结构的竖向方向上设置连续、垂直的墙体来提供强大的抗剪能力，从而保证建筑物在发生地震等外部力作用下的稳定性和安全性。
剪力墙竖向及水平分布钢筋的搭接长度说到剪力墙，很多人会想到高楼大厦里的那种“铁骨铮铮”的墙体，简直就是整个建筑的“脊梁”。
尤其是那些把钢筋、混凝土一块儿混合的剪力墙，那可真是个复杂的大家伙。
墙体中钢筋的搭接长度，讲起来就像是做菜时放调料，必须掌握好火候，稍微偏差就不行。
所以啊，今天咱们就来聊聊剪力墙竖向和水平分布钢筋的搭接长度，这个看似简单，但搞不好就容易“踩雷”的话题。
先说说竖向钢筋吧，咱们都知道，剪力墙竖向钢筋就是那些直直竖立在墙体里的钢筋，它们可不是摆设，而是负责承受大部分竖向荷载。
钢筋之间为了保证它们能“握得住”，就得有搭接长度。
你别看这些钢筋短短的、硬硬的，它们可不容易就能紧紧粘在一起，不是靠粘胶就能搞定的。
而搭接长度呢，就是指这两根钢筋的“接触”长度。
你可以想象一下，两根钢筋像是两个老朋友，握手的时候，必须得够力气，不然一个轻轻的晃动就可能“撒手不管”了。
在实际建筑中，这个搭接长度不仅仅看钢筋的直径，还得看墙体的混凝土强度、使用的钢筋种类等等。
你要是问，搭接得长还是短好，那就得看情况。
长了怕浪费，短了又怕不牢靠，就像是两个人握手，力气太小，随时都有可能松开。
一般来说，搭接长度要不小于钢筋直径的40倍。
比如，钢筋直径是12毫米，那么搭接长度就得是12毫米×40，等于480毫米。
嗯，就是这么个理。
再说说水平分布钢筋吧。
这些钢筋可不像竖向钢筋那样直直站着，它们是水平排列的，起到的作用是防止剪力墙出现“裂痕”，帮助墙体承受横向的力。
水平钢筋的搭接长度也和竖向钢筋差不多，得有一定的重叠部分才能确保它们的协同作用。
你看啊，钢筋和钢筋之间没有搭接好，就像是一个马拉松比赛中的接力棒掉了，后面的运动员哪有力气继续跑下去？所以在设计上，水平分布钢筋的搭接长度也是根据钢筋直径来定的，差不多得是钢筋直径的35倍左右。
哎呀，大家是不是有点头晕了？别着急，咱们换个方式讲讲。
其实啊，钢筋搭接的长度，不管竖向还是水平，最重要的就是“安全感”。
钢筋绑扎技术规范（仅限借鉴）附件裕和嘉园绑扎班组技术规范及验收要求一、绑扎墙柱钢筋前必须校正竖向钢筋，保证钢筋间距排列均匀。
二、绑扎墙柱钢筋高度必须用比尺杆量好总高度，板面上来17公分，每块墙柱必须从板面上来保证有一棵定位钢筋，绑扎不得跳扎、漏扎，必须保证横平竖直。
三、剪力墙钢筋搭接长度必须准确，规范为37d，绑扎时φ8长度取30公分，φ10长度取37公分，必须提前用粉笔在钢筋上做记号。
四、剪力墙端柱拉勾挂法：必须全部从钢筋同一侧面挂上，且打成45度角，同一根钢筋不得左右挂上，发现必须返工。
五、绑扎剪力墙时，必须先从顶部固定一根水平钢筋来控制墙体总长度尺寸，且把竖向钢筋分均匀排布固定后才开始下段水平钢筋及竖向钢筋的绑扎工作，水平钢筋摆放必须把水平筋直角平放在柱筋的内侧，另外不管，抵着柱子钢筋，如遇一边是小端柱，另一边是大端柱，就把水平筋抵到小端柱柱筋内侧，由于间距大，钢筋小，墙、柱钢筋不得漏扎和跳扎，所有钢筋端柱水平钢筋最少不得少于绑扎2个点把且水平钢筋固定在端柱两边。
六、剪力墙拉筋挂法：成梅花形布置，间距不得大于60公分。
梁、柱箍筋单空间距误差必须控制在1公分以内，墙、板钢筋必须控制在半公分以内，总尺寸间距不变，所有钢筋间距绑扎前必须做记号。
七、绑扎梁前面必须把梁底清理干净，先扎主梁，后扎次梁，最后扎连系梁，主梁与次梁区分为墙柱与墙柱之间跨度距离来划分，同等高度的梁跨度短的方向在下，跨度长的在上，不等高梁梁高度深的在下，浅的在上。
八、如遇主次梁、连系梁交叉口，先绑扎的交叉口梁必须从梁边出来5公分开始加密3道箍筋，间距为5公分。
如有梁筋二排钢筋第一排与第二排净空间距不得大于3.5公分，构造腰筋拉勾按非加密区的2倍设置，挂拉勾的位置交点必须绑扎，其余的交点可以不绑。
九、遇梁上有挑筋的，挑筋长短必须一致，且保证第一排挑出长度为净跨度的三分之一；第二排为四分之一。
十、在悬挑梁部位挑头端部靠近模板蹁不得大于2公分。
剪力墙钢筋搭接规范要求搭接规范要求是确定设计剪力墙的结构安全及质量的关键因素之一，对剪力墙的钢筋搭接也做出了明确的规范要求。
国家标准《混凝土结构设计规范》（GB500102010）中具体说明了以下各项要求：一、剪力墙钢筋搭接1、钢筋搭接：钢筋搭接处应满足抗剪及抗水平拉力的要求，采用合格的焊接、拧紧或拉紧的连接方式；2、钢筋搭接的角度：搭接的钢筋应与相交的钢筋形成45°角，同一横梁或柱纵钢筋搭接处应形成90°角；3、钢筋搭接长度：钢筋应实施搭接，搭接面积应不小于横截面钢筋面积的80%，搭接长度不小于200mm；4、普通钢筋搭接处的偏差：钢筋搭接处，连接钢筋应放在准确的位置上，两钢筋对接部位的偏差不大于25mm；5、设置受拉钢筋的搭接：受拉钢筋的搭接处应设置套筒或拉拔套筒，拉拔套筒的拉出长度不小于6倍的螺纹外径，搭接螺纹外径不小于12mm；二、拼装结构剪力墙钢筋搭接要求1、结构钢筋的搭接：拼装结构剪力墙的结构钢筋搭接处，钢筋应采用焊接、拧紧或拉紧的连接方式；2、结构钢筋搭接角度：搭接的结构钢筋应与相交的钢筋形成45°角，同一横筋或立筋搭接处应形成90°角；3、搭接长度：搭接面积应不小于横截面结构钢筋面积的80%，搭接长度不小于200mm；4、结构钢筋搭接处的偏差：连接结构钢筋的搭接处，两钢筋对接部位的偏差不大于25mm；5、设置受拉结构钢筋的搭接：受拉结构钢筋的搭接处应设置套筒或拉拔套筒，拉拔套筒拉出长度不小于6倍螺纹外径，搭接螺纹外径不小于12mm；总之，剪力墙钢筋搭接规范要求是确定剪力墙结构的安全及质量的关键因素之一，它的要求严格且明确。
当钢筋搭接时，应考虑搭接角度、搭接长度、搭接处的偏差以及结构钢筋的搭接。
只有满足这些要求，才能有效地确保剪力墙的安全及质量。

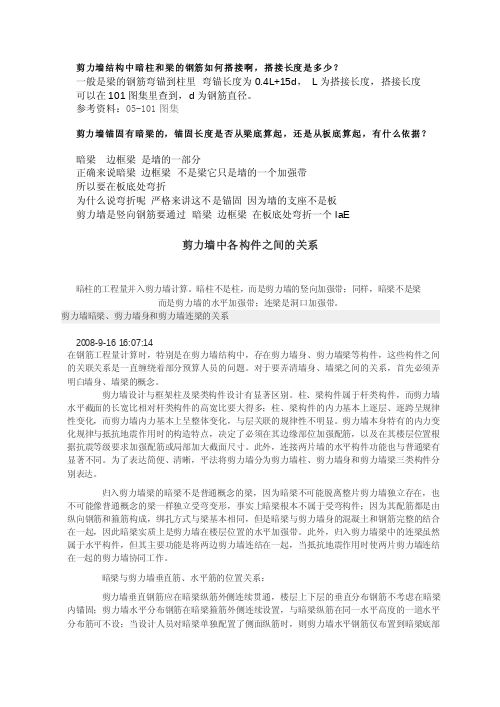

剪力墙结构中暗柱和梁的钢筋如何搭接啊，搭接长度是多少？一般是梁的钢筋弯锚到柱里弯锚长度为0.4L+15d，L为搭接长度，搭接长度可以在101图集里查到，d为钢筋直径。
参考资料：05-101图集剪力墙锚固有暗梁的，锚固长度是否从梁底算起，还是从板底算起，有什么依据？暗梁边框梁是墙的一部分正确来说暗梁边框梁不是梁它只是墙的一个加强带所以要在板底处弯折为什么说弯折呢严格来讲这不是锚固因为墙的支座不是板剪力墙是竖向钢筋要通过暗梁边框梁在板底处弯折一个laE剪力墙中各构件之间的关系暗柱的工程量并入剪力墙计算。
暗柱不是柱，而是剪力墙的竖向加强带；同样，暗梁不是梁而是剪力墙的水平加强带；连梁是洞口加强带。
剪力墙暗梁、剪力墙身和剪力墙连梁的关系2008-9-16 16:07:14在钢筋工程量计算时，特别是在剪力墙结构中，存在剪力墙身、剪力墙梁等构件，这些构件之间的关联关系是一直缠绕着部分预算人员的问题。
对于要弄清墙身、墙梁之间的关系，首先必须弄明白墙身、墙梁的概念。
剪力墙设计与框架柱及梁类构件设计有显著区别。
柱、梁构件属于杆类构件，而剪力墙水平截面的长宽比相对杆类构件的高宽比要大得多；柱、梁构件的内力基本上逐层、逐跨呈规律性变化，而剪力墙内力基本上呈整体变化，与层关联的规律性不明显。
剪力墙本身特有的内力变化规律与抵抗地震作用时的构造特点，决定了必须在其边缘部位加强配筋，以及在其楼层位置根据抗震等级要求加强配筋或局部加大截面尺寸。
此外，连接两片墙的水平构件功能也与普通梁有显著不同。
为了表达简便、清晰，平法将剪力墙分为剪力墙柱、剪力墙身和剪力墙梁三类构件分别表达。
归入剪力墙梁的暗梁不是普通概念的梁，因为暗梁不可能脱离整片剪力墙独立存在，也不可能像普通概念的梁一样独立受弯变形，事实上暗梁根本不属于受弯构件；因为其配筋都是由纵向钢筋和箍筋构成，绑扎方式与梁基本相同，但是暗梁与剪力墙身的混凝土和钢筋完整的结合在一起，因此暗梁实质上是剪力墙在楼层位置的水平加强带。
22g101剪力墙水平筋的搭接长度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!22g101剪力墙水平筋的搭接长度剪力墙作为建筑结构中重要的承重墙之一，其水平筋的搭接长度对于墙体的抗震性能至关重要。
剪力墙搭接规范在建筑结构中，剪力墙扮演着至关重要的角色，它不仅能够承受水平荷载，如风力和地震力，还能有效保证建筑物的整体稳定性。
而剪力墙的搭接施工，则是确保其性能得以充分发挥的关键环节之一。
接下来，让我们详细了解一下剪力墙搭接规范的相关内容。
首先，我们要明确剪力墙钢筋的搭接方式。
常见的有绑扎搭接、机械连接和焊接连接三种。
绑扎搭接是一种较为传统的方式，但需要满足一定的条件。
钢筋的绑扎长度应根据钢筋的型号、混凝土的强度等级以及抗震等级等因素来确定。
在一般情况下，对于 HRB400 级钢筋，在混凝土强度等级为C30 且抗震等级为三级时，绑扎搭接长度不应小于 37d（d 为钢筋直径）。
机械连接则是通过套筒等连接件将钢筋连接在一起。
这种连接方式具有连接质量稳定、施工效率高等优点。
在进行机械连接时，连接件的质量和性能必须符合相关标准，连接的接头位置和数量也需要严格按照规范执行。
焊接连接包括电弧焊、闪光对焊等。
焊接的质量直接关系到剪力墙的整体性能，因此对焊接工艺和操作人员的技术要求较高。
焊接完成后，应进行外观检查和抽样检测，确保焊接接头的质量符合要求。
在剪力墙搭接过程中，钢筋的接头位置也有明确的规定。
一般来说，同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1、在受拉区不宜大于 50%。
2、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于 50%。
此外，剪力墙水平钢筋和竖向钢筋的搭接位置也有所不同。
水平钢筋的搭接位置应在墙身的端部或者转角处，且相邻钢筋的搭接接头应错开。
竖向钢筋的搭接位置通常在楼层的中间部位，同样需要错开接头。
为了保证剪力墙搭接的质量，施工过程中的控制也至关重要。
在钢筋加工阶段，要确保钢筋的尺寸、形状和弯钩长度符合设计要求。
在钢筋安装时，要保证钢筋的位置准确、间距均匀，并且绑扎牢固。
对于采用机械连接或焊接连接的接头，要进行严格的质量检验，确保接头的强度和性能满足设计要求。
剪力墙搭接规范一、剪力墙搭接的基本概念剪力墙搭接是指在剪力墙施工过程中，钢筋之间的连接方式。
合理的搭接能够有效地传递内力，保证剪力墙的整体性和承载能力。
二、剪力墙搭接的类型1、绑扎搭接这是一种常见的搭接方式，通过将钢筋用铁丝绑扎在一起实现连接。
绑扎搭接的优点是施工简单，但对钢筋的长度要求较高，且搭接部位的受力性能相对较弱。
2、焊接搭接包括电弧焊、闪光对焊等方式。
焊接搭接的连接性能较好，但施工难度较大，对焊接工艺和操作人员的技术要求较高。
3、机械连接如套筒挤压连接、直螺纹连接等。
机械连接具有连接可靠、施工速度快等优点，但成本相对较高。
三、剪力墙搭接的规范要求1、钢筋的规格和型号搭接所使用的钢筋应符合设计要求的规格和型号，其强度、直径等参数必须准确无误。
2、搭接长度搭接长度是剪力墙搭接规范中的关键指标。
它取决于钢筋的类型、混凝土的强度等级以及抗震等级等因素。
一般来说，在非抗震设计中，搭接长度应符合相关标准的规定；在抗震设计中，搭接长度通常会有所增加，以提高结构的抗震性能。
3、搭接位置剪力墙钢筋的搭接位置应避开受力较大的区域，如剪力墙的端部、转角处等。
同时，相邻的搭接接头应相互错开，以避免钢筋集中在同一部位，影响结构的受力性能。
4、箍筋设置在搭接区域，应按照规范要求设置箍筋，以增强搭接部位的抗剪能力和约束作用。
5、接头百分率接头百分率是指在同一连接区段内，有接头的钢筋面积与全部钢筋面积的比值。
规范对剪力墙中钢筋接头的百分率有明确的限制，以保证结构的整体性和可靠性。
四、施工中的注意事项1、施工前的准备在进行剪力墙搭接施工前，应认真熟悉施工图纸，明确钢筋的规格、型号、数量和搭接要求。
同时，对钢筋进行检验，确保其质量符合要求。
2、钢筋的加工和处理钢筋的加工应严格按照规范进行，确保钢筋的长度、弯钩角度等符合要求。
在搭接前，应将钢筋表面的锈迹、油污等清理干净，以保证钢筋与混凝土之间的粘结力。
3、施工过程中的质量控制在施工过程中，应加强对搭接部位的质量检查，包括搭接长度、接头位置、箍筋设置等。
剪力墙钢筋绑扎规范剪力墙钢筋绑扎规范是根据建筑设计所要求的钢筋类型、尺寸和布置进行的钢筋绑扎作业的一套规范。
以下是一个1000字的剪力墙钢筋绑扎规范的示例：剪力墙钢筋绑扎规范一、概述剪力墙是建筑结构中承受水平荷载和抗震力的主要构件之一。
为了保证剪力墙的强度和刚度，钢筋的绑扎必须按照规范进行，确保钢筋在墙体内的正确布置和固定。
二、钢筋布置1. 根据建筑设计图纸和规范要求，确定剪力墙的钢筋类型、尺寸和布置。
钢筋的高度和间距应符合规范规定的要求。
2. 钢筋应按照主筋和箍筋的要求分别加以区分、编号、标记，并在图纸上标注清晰。
三、钢筋直径和间距1. 剪力墙的主筋直径一般为12mm、16mm或20mm，根据墙体的荷载和强度要求确定。
箍筋直径一般为8mm或10mm。
2. 钢筋的间距应符合规范的要求，主筋的最大间距一般不应超过150mm，箍筋的间距应符合构造要求。
四、钢筋绑扎1. 绑扎钢筋之前，应先清理墙体表面的灰渣、灰尘等杂物，确保钢筋与混凝土之间的粘结强度。
2. 钢筋应采用扭结或扣扎的方式进行绑扎。
绑扎的节点应牢固，不得松动或脱落。
3. 钢筋的伸出长度应满足设计要求，并且在端部应注意对角和交叉钢筋的搭接。
4. 钢筋的绑扎应遵循从底部向上绑扎的原则，确保钢筋在墙体内的正确位置。
五、绑扎质量要求1. 钢筋的绑扎应符合规范规定的绑扎强度和绑扎密度要求。
2. 绑扎点应牢固，绑扎的部位不应出现开裂、断裂或松动等现象。
3. 钢筋绑扎应保证钢筋与混凝土之间的粘结良好，不得出现钢筋锈蚀、腐蚀等现象。
4. 绑扎处的钢筋不得有明显的错位和歪斜现象。
六、验收标准剪力墙的钢筋绑扎的验收应符合以下标准：1. 钢筋绑扎的数量、直径和间距应符合设计图纸和规范要求。
2. 绑扎节点牢固，钢筋的伸出长度符合规定。
3. 绑扎质量良好，钢筋与混凝土之间的粘结良好，没有明显的错位和歪斜现象。
4. 检查钢筋绑扎时，不得出现实心部和空心部未加绑扎的情况。
剪力墙钢筋搭接规范篇一：剪力墙基本要求一.剪力墙设计基本要求（摘抄高规剪力墙一章）7.1.9 抗震设计时，一般剪力墙结构底部加强部位的高度可取墙肢总高度的1/8和底部两层二者的较大值，当剪力墙高度超过150m时，其底部加强部位的高度可取墙肢总高度的1/10；部分框支剪力墙结构底部加强部位的高度应符合本规程第10.2.4条的规定。
7.2.15 一、二级抗震设计的剪力墙底部加强部位及其上一层的墙肢端部应按本规程第7.2.16条的要求设置约束边缘构件；一、二级抗震设计剪力墙的其他部位以及三、四级抗震设计和非抗震设计的剪力墙墙肢端部均应按本规程第7.2.17条的要求设置构造边缘构件。
7.2.3 高层建筑剪力墙中竖向和水平分布钢筋，不应采用单排配筋。
当剪力墙截面厚度bw不大于400mm时，可采用双排配筋；当bw大于400mm，但不大于700mm时，宜采用三排配筋；当bw大于700mm时，宜采用四排配筋。
受力钢筋可均匀分布成数排。
各排分布钢筋之间的拉接筋间距不应大于600mm，直径不应小于6mm，在底部加强部位，约束边缘构件以外的拉接筋间距尚应适当加密。
7.2.161 约束边缘构件沿墙肢方向的长度lc和箍筋配箍特征值λv宜符合表7.2.16的要求，且一、二级抗震设计时箍筋直径均不应小于8mm、箍筋间距分别不应大于100mm和150mm。
箍筋的配筋范围如图7.2.16中的阴影面积所示，其体积配箍率ρv应按下式计算：2 约束边缘构件纵向钢筋的配筋范围不应小于图7.2.16中阴影面积，其纵向钢筋最小截面面积，一、二级抗震设计时分别不应小于图中阴影面积的1.2%和1.0%并分别不应小于6φ16和6φ14。
7.2.17 剪力墙构造边缘构件的设计宜符合下列要求：3 抗震设计时，构造边缘构件的最小配筋应符合表7.2.17的规定，箍筋的无支长度不应大于300mm，拉筋的水平间距不应大于纵向钢筋间距的2倍。
当剪力墙端部为端柱时，端柱中纵向钢筋及箍筋宜按框架柱的构造要求配置；4 抗震设计时，对于复杂高层建筑结构、混合结构、框架-剪力墙结构、筒体结构以及B级高度的剪力墙结构中的剪力墙（筒体），其构造边缘构件的最小配筋应符合下列要求： 1）纵向钢筋最小配筋应将表7.2.17中的0.008Ac、0.006Ac 和0.004Ac分别代之以0.010Ac、0.008Ac和0.005Ac。
2）箍筋的配筋范围宜取图7.2.17中阴影部分，其配箍特征值λv不宜小于0.1。
7.2.18 剪力墙分布钢筋的配置应符合下列要求：1 一般剪力墙竖向和水平分布筋的配筋率，一、二、三级抗震设计时均不应小于0.25%，四级抗震设计和非抗震设计时均不应小于0.20%；2 一般剪力墙竖向和水平分布钢筋间距均不应大于300mm；分布钢筋直径均不应小于8mm。
7.2.19 剪力墙竖向、水平分布钢筋的直径不宜大于墙肢截面厚度的1/10。
7.2.20 房屋顶层剪力墙以及长矩形平面房屋的楼梯间和电梯间剪力墙、端开间的纵向剪力墙、端山墙的水平和竖向分布钢筋的最小配筋率不应小于0.25%，钢筋间距不应大于200mm。
7.2.25 当剪力墙的连梁不满足本规程第7.2.23条的要求时，可作如下处理： 1 减小连梁截面高度；2 抗震设计的剪力墙中连梁弯矩及剪力可进行塑性调幅，以降低其剪力设计值。
但在内力计算时已经按本规程第5.2.1条的规定降低了刚度的连梁，其调幅范围应当限制或不再继续调幅。
当部分连梁降低弯矩设计值后，其余部位连梁和墙肢的弯矩设计值应相应提高；3 当连梁破坏对承受竖向荷载无明显影响时，可考虑在大震作用下该连梁不参与工作，按独立墙肢进行第二次多遇地震作用下结构内力分析，墙肢应按两次计算所得的较大内力进行配筋设计。
7.2.26 连梁配筋（图7.2.26）应满足下列要求：1 连梁顶面、底面纵向受力钢筋伸入墙内的锚固长度，抗震设计时不应小于laE，非抗震设计时不应小于la，且不应小于600mm；2 抗震设计时，沿连梁全长箍筋的构造应按本规程第6.3.2条框架梁梁端加密区箍筋的构造要求采用；非抗震设计时，沿连梁全长的箍筋直径不应小于6mm，间距不应大于150mm；3 顶层连梁纵向钢筋伸入墙体的长度范围内，应配置间距不大于150mm的构造箍筋，箍筋直径应与该连梁的箍筋直径相同；4 墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%。
7.2.27 剪力墙墙面开洞和连梁开洞时，应符合下列要求： 1 当剪力墙墙面开有非连续小洞口（其各边长度小于800mm），且在整体计算中不考虑其影响时，应将洞口处被截断的分布筋量分别集中配置在洞口上、下和左、右两边（图 7.2.27a），且钢筋直径不应小于12mm；2 穿过连梁的管道宜预埋套管，洞口上、下的有效高度不宜小于梁高的1/3，且不宜小于200mm，洞口处宜配置补强钢筋，被洞口削弱的截面应进行承载力验算（图7.2.27b）。
二.6.3.2 框架梁设计应符合下列要求：1 抗震设计时，计入受压钢筋作用的梁端截面混凝土受压区高度与有效高度之比值，一级不应大于0.25，二、三级不应大于0.35；2 纵向受拉钢筋的最小配筋百分率ρmin（%），非抗震设计时，不应小于0.2和45ft/fy二者的较大值；抗震设计时，不应小于表6.3.2-1规定的数值；3 抗震设计时，梁端纵向受拉钢筋的配筋率不应大于2.5%；4 抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3；5 抗震设计时，梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表6.3.2-2的要求；当梁端纵向钢筋配筋率大于2%时，表中箍筋最小直径应增大2mm。
6.3.3 梁的纵向钢筋配置，尚应符合下列规定：1 沿梁全长顶面和底面应至少各配置两根纵向配筋，一、二级抗震设计时钢筋直径不应小于14mm，且分别不应小于梁两端顶面和底面纵向配筋中较大截面面积的1/4；三、四级抗震设计和非抗震设计时钢筋直径不应小于12mm；篇二：钢筋绑扎搭接锚固长度2010年10月23日星期六钢筋主要知识（转载）篇三：剪力墙钢筋绑扎施工工艺标准2. 剪力墙钢筋绑扎施工工艺标准2.1. 总则2.1.1. 适用范围本工艺适用于外砖内模、外板内模、全现浇等结构形式的剪力墙钢筋绑扎。
2.1.2. 基本规定(1)当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。
(2)钢筋绑扎完成后，在浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容包括：1)钢筋的品种、规格、直径、数量、尺寸和位置等。
2)钢筋的连接方式、接头位置、接头数量、接头面积百分率。
3)箍筋、横向钢筋的品种、规格、数量和间距等。
4)预埋件的规格、数量、位置等。
5)钢筋的保护层厚度。
(3)达到《混凝土结构工程施工质量验收规范》（GB50204-2002）的要求，符合设计图纸及施工合同的要求。
2.2. 施工准备 2.2.1. 技术准备(1)熟悉设计图纸和施工方案，做好技术交底。
(2)钢筋下料、成型完毕并经检验合格。
(3)标出钢筋位置线。
(4)钢筋混凝土剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm。
双排分布钢筋网应沿墙的两个侧面布置，并用直径不应小于6mm，间距不应大于600mm 的拉筋连系。
(5)钢筋绑扎搭接接头连接区段的长度为1.3L1 (L1为搭接长度)。
在同一绑扎连接区段内，纵向受力钢筋搭接接头面积百分率不宜大于50%。
(6)绑扎结构复杂的部位时，特别是剪力墙里有暗梁、暗柱时，应先确定钢筋的穿插就位及钢筋绑扎的先后顺序。
2.2.2. 材料准备(1)工程所用钢筋种类、规格必须符合设计要求。
(2)钢筋产品合格证、出厂检验报告和进场复检报告应符合有关标准的规定。
在作钢筋力学性能试验时，若有一项试验结果不符合要求，则从同一批中另取双倍数量的试件重作各项试验。
如仍有一个试件不合格，则该批钢筋定为不合格产品。
(3)通过外观检查，钢筋应平直、无损伤，表面不得有裂纹、结疤、油污、颗粒状或片状老锈。
(4)钢筋及半成品符合设计及规范要求。
(5)剪力墙预制焊接网片的形状尺寸、外观质量和力学性能试验应检查合格。
(6)钢筋绑扎用的铁丝可采用20~22号铁丝(火烧丝)或镀锌铁丝(铅丝)，其中22号铁丝只用于绑扎直径12mm以下的钢筋。
因铁丝是成盘供应的，习惯上按每盘铁丝周长的几分之一来判断。
铁丝长度可参考表2.2.2-1的数值采用。
钢筋绑扎铁丝长度参考表表2.2.2-1钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷、钢筋运输车、石笔、墨斗、尺子等。
2.2.4. 作业条件(1)检查钢筋的产品合格证、出厂检验报告，按规定进行复试，并经检验合格后方能使用；加工成型钢筋应符合设计及规范要求，钢筋无老锈及油污；网片还应经现场检验合格。
(2)钢筋或点焊网片应按现场施工平面布置图中指定位置堆放，网片立放时应有支架，平放时应垫平，垫木应上下对正，吊装时应使用网片架。
(3)钢筋绑扎前要划出钢筋位置线，钢筋接头的位置根据来料规格、钢筋绑扎接头的最小搭接长度及接头面积百分率确定。
(4)绑扎时应先将下层伸出钢筋调直理顺，然后再绑扎或焊接。
若下层伸出的钢筋位移比较大时，应征得设计同意进行处理。
(5)外砖内模工程必须先砌完外墙。
(6)墙体绑扎钢筋时应搭设高凳或简易脚手架，确保水平筋位置准确。
(7)绑扎钢筋地点已经清理干净。
墙身、洞口位置线已弹好，预留钢筋处的松散混凝土已剔凿干净。
(8)钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。
2.3. 施工工艺 2.3.1. 工艺流程剪力墙钢筋现场绑扎工艺流程：剪力墙采用预制焊接网片的绑扎工艺流程：2.3.2. 操作工艺(1)剪力墙钢筋现场绑扎操作工艺 1)将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。
先立2—4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑扎两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋。
2)墙的钢筋可在基础钢筋绑扎之后浇筑混凝土前插入基础内。
如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。
3)剪力墙钢筋帮扎完后，把垫块或垫圈固定好确保钢筋保护层厚度。
纵向钢筋的最小保护层厚度见表2.3.2-1。
纵向钢筋的最小保护层厚度见表表2.3.2-1注：1．剪力墙中分布钢筋的保护层厚度不应小于本表中相应数值减10mm，且不应小于10mm。
预应力钢筋保护层厚度不应小于15mm。
2．混凝土环境类别见表2.3.2-2。
