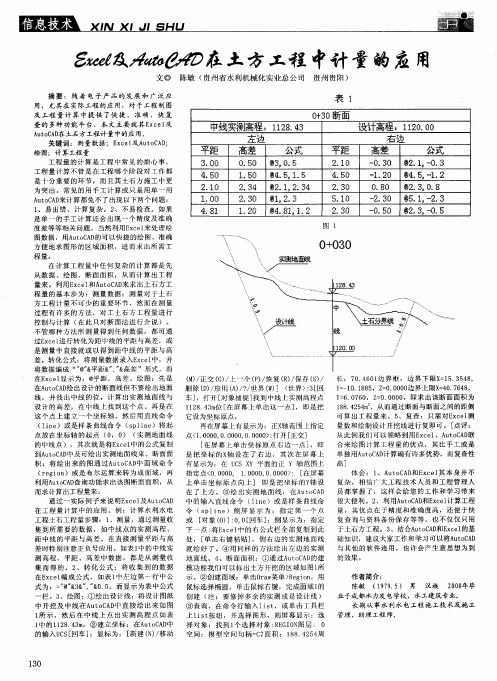

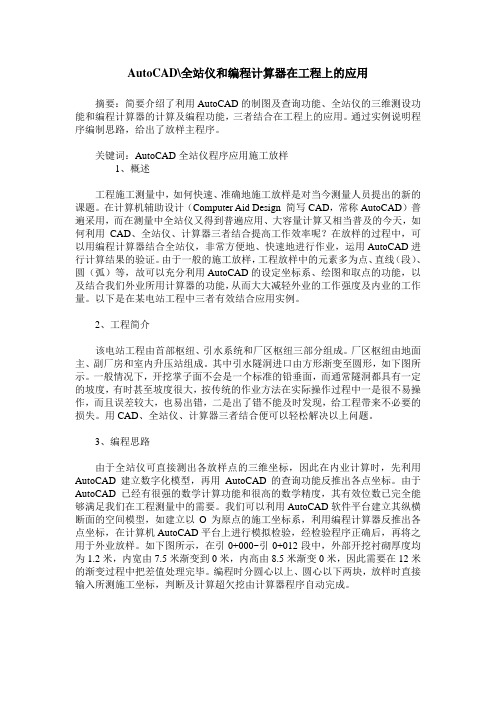

AutoCAD\全站仪和编程计算器在工程上的应用摘要：简要介绍了利用AutoCAD的制图及查询功能、全站仪的三维测设功能和编程计算器的计算及编程功能，三者结合在工程上的应用。
通过实例说明程序编制思路，给出了放样主程序。
关键词：AutoCAD全站仪程序应用施工放样1、概述工程施工测量中，如何快速、准确地施工放样是对当今测量人员提出的新的课题。
在计算机辅助设计（Computer Aid Design 简写CAD，常称AutoCAD）普遍采用，而在测量中全站仪又得到普遍应用、大容量计算又相当普及的今天，如何利用CAD、全站仪、计算器三者结合提高工作效率呢？在放样的过程中，可以用编程计算器结合全站仪，非常方便地、快速地进行作业，运用AutoCAD进行计算结果的验证。
由于一般的施工放样，工程放样中的元素多为点、直线（段）、圆（弧）等，故可以充分利用AutoCAD的设定坐标系、绘图和取点的功能，以及结合我们外业所用计算器的功能，从而大大减轻外业的工作强度及内业的工作量。
以下是在某电站工程中三者有效结合应用实例。
2、工程简介该电站工程由首部枢纽、引水系统和厂区枢纽三部分组成。
厂区枢纽由地面主、副厂房和室内升压站组成。
其中引水隧洞进口由方形渐变至圆形，如下图所示。
一般情况下，开挖掌子面不会是一个标准的铅垂面，而通常隧洞都具有一定的坡度，有时甚至坡度很大，按传统的作业方法在实际操作过程中一是很不易操作，而且误差较大，也易出错，二是出了错不能及时发现，给工程带来不必要的损失。
用CAD、全站仪、计算器三者结合便可以轻松解决以上问题。
3、编程思路由于全站仪可直接测出各放样点的三维坐标，因此在内业计算时，先利用AutoCAD建立数字化模型，再用AutoCAD的查询功能反推出各点坐标。
由于AutoCAD已经有很强的数学计算功能和很高的数学精度，其有效位数已完全能够满足我们在工程测量中的需要。
我们可以利用AutoCAD软件平台建立其纵横断面的空间模型，如建立以O为原点的施工坐标系，利用编程计算器反推出各点坐标，在计算机AutoCAD平台上进行模拟检验，经检验程序正确后，再将之用于外业放样。
全站仪配合AutocAD绘图软件在工程测量中的应用
魏国武;杨沈生
【期刊名称】《黑龙江科技信息》
【年(卷),期】2009(000)017
【摘要】在工程测量中,内业资料计算占有很重要的比重,内业资料计算的准确无误与速度直接决定了测量工作是否能够快速、顺利地完成.而内业资料的计算方法及其所需达到的精度,则又直接取决于外业所用仪器及具体的放样目标和内业计算所用到的办公软件和计算方法.计算机辅助设计(AutoCAD)是目前在生产中应用较为普遍的一个应用软件,它大大提高了工程技术人员的工作效率.AutocAD借助于其它语言,可以编制一些常用的计算程序进行计算,这给测量内业资料的计算及绘制直观明了的各种图形提供了便利条件.
【总页数】1页(P16)
【作者】魏国武;杨沈生
【作者单位】辽宁地质工程职业学院资源系,辽宁,丹东,118000;辽宁地质工程职业学院资源系,辽宁,丹东,118000
【正文语种】中文
【中图分类】TP317.4
【相关文献】
1.AutoCAD免棱镜全站仪技术在工程测量中的应用分析 [J], 李佩佩;
2.全站仪与AutoCAD软件在工程测量中的应用 [J], 杨波;郭海燕;常新文;李鹏
3.基于AutoCAD开发地形绘图软件在工程测量中的应用 [J], 吴正茂;茅健生
4.基于AutoCAD开发地形绘图软件在工程测量中的应用 [J], 吴正茂;茅健生
5.AutoCAD免棱镜全站仪技术在工程测量中的应用分析 [J], 李佩佩
因版权原因，仅展示原文概要，查看原文内容请购买。

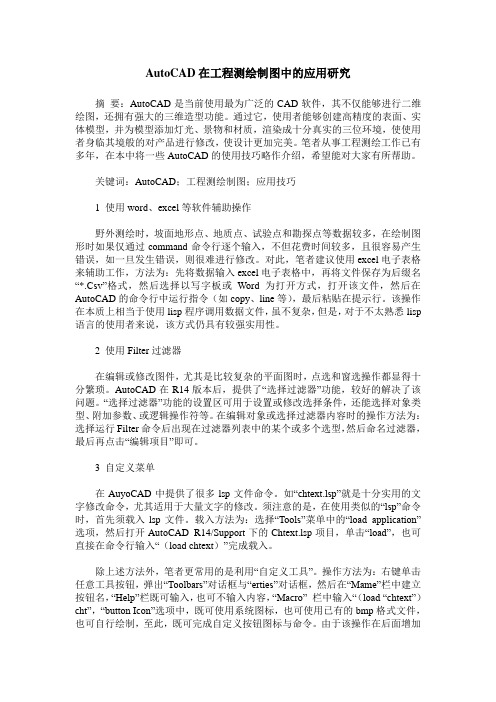

AutoCAD在工程测绘制图中的应用研究摘要：AutoCAD是当前使用最为广泛的CAD软件，其不仅能够进行二维绘图，还拥有强大的三维造型功能。
通过它，使用者能够创建高精度的表面、实体模型，并为模型添加灯光、景物和材质，渲染成十分真实的三位环境，使使用者身临其境般的对产品进行修改，使设计更加完美。
笔者从事工程测绘工作已有多年，在本中将一些AutoCAD的使用技巧略作介绍，希望能对大家有所帮助。
关键词：AutoCAD；工程测绘制图；应用技巧1 使用word、excel等软件辅助操作野外测绘时，坡面地形点、地质点、试验点和勘探点等数据较多，在绘制图形时如果仅通过command命令行逐个输入，不但花费时间较多，且很容易产生错误，如一旦发生错误，则很难进行修改。
对此，笔者建议使用excel电子表格来辅助工作，方法为：先将数据输入excel电子表格中，再将文件保存为后缀名“*.Csv”格式，然后选择以写字板或Word为打开方式，打开该文件，然后在AutoCAD的命令行中运行指令（如copy、line等），最后粘贴在提示行。
该操作在本质上相当于使用lisp程序调用数据文件，虽不复杂，但是，对于不太熟悉lisp 语言的使用者来说，该方式仍具有较强实用性。
2 使用Filter过滤器在编辑或修改图件，尤其是比较复杂的平面图时，点选和窗选操作都显得十分繁琐。
AutoCAD在R14版本后，提供了“选择过滤器”功能，较好的解决了该问题。
“选择过滤器”功能的设置区可用于设置或修改选择条件，还能选择对象类型、附加参数、或逻辑操作符等。
在编辑对象或选择过滤器内容时的操作方法为：选择运行Filter命令后出现在过滤器列表中的某个或多个选型，然后命名过滤器，最后再点击“编辑项目”即可。
3 自定义菜单在AuyoCAD中提供了很多lsp文件命令。
如“chtext.lsp”就是十分实用的文字修改命令，尤其适用于大量文字的修改。
须注意的是，在使用类似的“lsp”命令时，首先须载入lsp文件。
autocad与mapgis软件结合在地质制图中的运用【摘要】地质制图是一项重要的工作，准确的地质信息对于资源勘探和环境保护具有重要意义。
Autocad和MapGIS是地质制图中常用的软件工具，它们结合使用能够提高地质制图的效率和精度。
本文将介绍Autocad与MapGIS软件如何结合在地质制图中，分析它们在地质制图中的作用和优势，通过实际案例分析展示其应用效果。
最后探讨Autocad与MapGIS软件结合在地质制图中的重要性，并展望未来的发展方向。
通过本文的介绍和分析，读者将更好地了解Autocad与MapGIS软件在地质制图中的价值和作用，为地质工作者提供更好的制图工具和技术支持。
【关键词】地质制图、Autocad、MapGIS软件、结合、作用、优势、实际案例、重要性、发展方向、总结、展望1. 引言1.1 地质制图的重要性地质制图是地质学研究中不可或缺的重要环节，通过地质制图可以直观地展现地质信息，对地质结构、地质构造和地质资源进行分析和解释。
地质制图是地质学研究的基础，也是实践应用的重要工具。
地质制图可以为地质勘探、矿产开发、工程建设等提供重要的依据和支撑，为地质学的研究和应用提供可视化的展示和分析平台。
通过地质制图，可以更好地理解地球的构造与演化，为地质学研究和地质工程实践提供有效的支持。
1.2 Autocad与MapGIS软件简介地质制图是地质学领域中非常重要的一项工作，通过制图可以清晰展现地质地貌、岩性、构造等信息，为地质勘探、资源开发等提供重要依据。
Autocad和MapGIS是两款在地理信息系统中广泛应用的软件，它们在地质制图中起着重要的作用。
MapGIS是一款专业的地理信息系统软件，由中科图软公司研发，具有二维、三维、管理等多种功能。
MapGIS可以处理大量的地理数据，并具有强大的地图编辑和分析功能，能够快速生成地质地图、地形图等专业地图，也支持空间数据的管理和查询。
Autocad和MapGIS两者结合使用，可以充分发挥各自软件的优势，提高地质制图的效率和准确性。
作者： 李钟浩
作者机构： 深圳大学土木工程学院,广东深圳518000
出版物刊名： 长春教育学院学报
页码： 114-114页
年卷期： 2011年 第5期
主题词： AutoCAD软件 工程测量 应用 专业基础课程 Excel 土木工程专业 实验教学过程地形图
摘要：土木工程测量是土木工程专业的必修专业基础课程，学完该课程后学生必须掌握：地形图测绘、地形图应用、施工放样、变形观测和竣工测量等基本作业。
在工程测量中，内业资料计算占有很重要的比重，且直接决定了测量工作是否能够快速、准确地完成。
内业资料所需达到的精度，又取决于外业所用仪器及具体的放样目标和内业计算所用到的软件和计算方法。
Excel和AutoCAD的特性给了工程测量一种全新、直观、明了的图形整理和内业计算方法[1]。
现将Excel和AutoCAD软件在工程测量实验教学过程中的运用过程介绍如下。
利用Excel在CAD2007中快速绘制地震勘探观测系统鄢毛毛，尧玉燕（江西省地矿局九〇二地质大队，江西 新余 ３３８０００）摘 要：现今，诸多的专业地震勘探软件极大的提高了前人手工绘制观测系统的效率，但其中大部分完善的软件价格昂贵，以至于很多野外地震队一直使用ｃａｄ绘制观测系统。
本人结合Ｅｘｃｅｌ和ＣＡＤ２００７的命令用法组合，编制了一套完整的地震勘探观测系统绘制命令，不同的观测系统只要稍作数据修改，便可以达到自己想要的观测系统图，方便快捷，不易出错。
关键词：Ｅｘｃｅｌ；ＣＡＤ２００７；地震勘探观测系统；命令组合中图分类号：Ｐ６３１．４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）１９－０２７１－２Quick drawing of seismic exploration observation system in cad2007 by ExcelYAN Mao-mao, YAO Yu-yan（Ｇｅｏｌｏｇｉｃａｌ Ｂｒｉｇａｄｅ ９０２ ｏｆ Ｊｉａｎｇｘｉ Ｂｕｒｅａｕ ｏｆ Ｇｅｏｌｏｇｙ ａｎｄ ｍｉｎｅｒａｌ ｒｅｓｏｕｒｃｅｓ，Ｘｉｎｙｕ ３３８０００，Ｃｈｉｎａ）Abstract: Ａｔ ｐｒｅｓｅｎｔ， ａ ｌｏｔ ｏｆ ｐｒｏｆｅｓｓｉｏｎａｌ ｓｏｆｔｗａｒｅ ｏｆ ｓｅｉｓｍｉｃ ｅｘｐｌｏｒａｔｉｏｎ ｇｒｅａｔｌｙ ｉｍｐｒｏｖｅ ｔｈｅ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ｔｈｅ ｐｒｅｄｅｃｅｓｓｏｒｓ＇ ｈａｎｄ－ｐａｉｎｔｅｄ ｏｂｓｅｒｖａｔｉｏｎ ｓｙｓｔｅｍ， ｂｕｔ ｍｏｓｔ ｐｅｒｆｅｃｔ ｓｏｆｔｗａｒｅ ｉｓ ｅｘｐｅｎｓｉｖｅ， ｓｏ ｓｏｍｅ ｆｉｅｌｄ ｓｅｉｓｍｉｃ ｃｒｅｗ ｈａｓ ｂｅｅｎ ｕｓｉｎｇ ＣＡＤ ｄｒａｗｉｎｇ ｏｂｓｅｒｖａｔｉｏｎ ｓｙｓｔｅｍ． Ｉ ｃｏｍｂｉｎｅｄ ｗｉｔｈ Ｅｘｃｅｌ ａｎｄ ＣＡＤ ２００７ ｐｒｏｇｒａｍ ｕｓａｇｅ ｏｆ ｔｈｅ ｃｏｍｍａｎｄ， ｔｈｅ ｃｏｍｐｌｅｔｅ ｓｅｔ ｏｆ ｓｅｉｓｍｉｃ ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ ｏｂｓｅｒｖａｔｉｏｎ ｓｙｓｔｅｍ ｉｓ ｐｒｅｐａｒｅｄ， ｔｈｅ ｄｉｆｆｅｒｅｎｔ ｏｂｓｅｒｖａｔｉｏｎ ｓｙｓｔｅｍ ａｓ ｌｏｎｇ ａｓ ａ ｌｉｔｔｌｅ ｄａｔａ ｍｏｄｉｆｉｃａｔｉｏｎ， ｓｏ ｙｏｕ ｃａｎ ｇｅｔ ｗｈａｔ ｙｏｕ ｗａｎｔ，ｉｔ ｉｓ ｃｏｎｖｅｎｉｅｎｔ ａｎｄ ｑｕｉｃｋ ａｎｄ ｅａｓｙ ｔｏ ｍａｋｅ ｍｉｓｔａｋｅｓ．Keywords: Ｅｘｃｅｌ； ＣＡＤ２００７； ｓｅｉｓｍｉｃ ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ ｏｂｓｅｒｖａｔｉｏｎ ｓｙｓｔｅｍ； ｃｏｍｍａｎｄ ｃｏｍｂｉｎａｔｉｏｎ在地震勘探施工设计阶段，乙方要向甲方提供测区的观测系统图，这也是施工设计中最主要的图件之一，如何快捷、准确、美观的绘制观测系统便成为了首要的任务[1]。
利用EXCEL表格制作CAD地质图件以在剖面图上落钻线为例子说明：在绘制地质剖面图时，可以在综合图上看到，由于实际情况的种种原因，许多钻孔坐标并没有真正的落在勘探线上，所以，在剖面上落钻线时，就需要进行投影工作，相比传统的手工做图，电脑做图就更简便快捷，精确度也更高。
如上图所示，要将孔302落到勘探线（红线）上，从孔302做垂线，得垂点，利用查询距离工具，从一坐标线如50.0与勘探线的交点到该垂点的距离（假设距离为50.34米），再结合孔口标高（728.58米），即可确定该钻孔在该勘探线的剖面线上的位置（如下图）。
上图中，绿线为728.58米标高线，即为孔口标高，其为利用0米线偏移而得；红线为50.0坐标线偏移50.34而得，两线交点即为孔302在剖面上的位置。
确定孔口位置后，利用钻孔测斜数据，将钻线形态投影到剖面图上来，以前我们投影钻线的做法是通过一个点一个点的，类似确定孔口位置一样的偏移来完成工作的，挺麻烦的，后来发现可以通过EXCEL的方法一次性直接画出钻线，这里向大家介绍一下。
将测斜中计算得的沿线位移（注意勘探线方向）X或Y，钻线中各控制点标高Z输入EXCEL中，在对应行的空白单元格中建立公式类似“=B11&","&C11”，自动生成坐标组如下图：注意，标高应排在X或Y值之后。
回到CAD中，利用设定新坐标系，设定好孔302的孔口坐标为415.003，728.58，0。
然后就可以利用EXCEL数据开始直接在CAD生成钻线了。
将D列中的数据选定，回到CAD，点击绘制多段线命令，再在命令行中点击鼠标右键，OK!一条钻线就生成了。
该方法还能在地质平面综合图上落坐标点或切剖面线时使用。
利用EXCEL还可以在CAD中落坐标点时，对应的标识出坐标点的名称，在要落几十个点时这个方法就会显得方便很多。
（对应的方法可以在本博客中找到下载）以上为本人刚刚学习到的方法，可能会有不成熟的地方，哪位同志有更好的看法，也请说说您的看法。
