2018中考物理试题分类汇编 专题31 电动机与发电机(含解析)

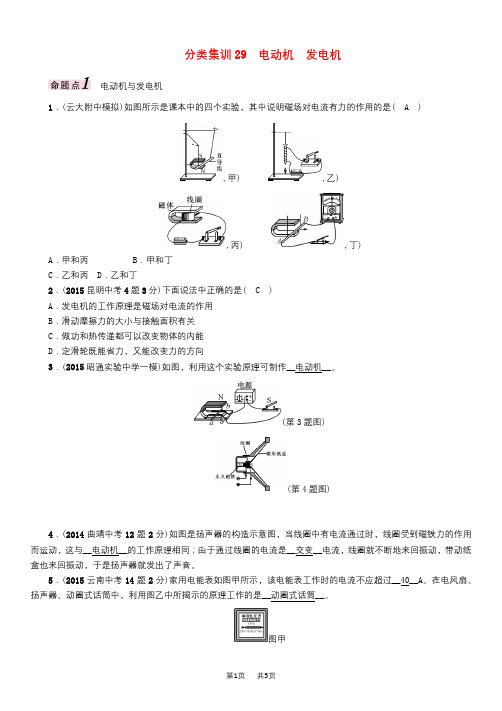

分类集训29电动机发电机电动机与发电机1．(云大附中模拟)如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是(A),甲),乙),丙),丁)A．甲和丙B．甲和丁C．乙和丙 D．乙和丁2．(2015昆明中考4题3分)下面说法中正确的是(C)A．发电机的工作原理是磁场对电流的作用B．滑动摩擦力的大小与接触面积有关C．做功和热传递都可以改变物体的内能D．定滑轮既能省力，又能改变力的方向3．(2015昭通实验中学一模)如图，利用这个实验原理可制作__电动机__。

(第3题图)(第4题图)4．(2014曲靖中考12题2分)如图是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与__电动机__的工作原理相同；由于通过线圈的电流是__交变__电流，线圈就不断地来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。

5．(2015云南中考14题2分)家用电能表如图甲所示，该电能表工作时的电流不应超过__40__A。

在电风扇、扬声器、动圈式话筒中，利用图乙中所揭示的原理工作的是__动圈式话筒__。

图甲图乙探究感应电流产生的条件6．(2013云南中考15题2分)如图所示是研究电磁感应现象的装置，闭合开关后，导体棒如在__水平__(选填“水平”或“竖直”)方向运动时，电流表指针会发生偏转。

根据这一现象，制成了__发电__机。

7．(2015曲靖麒麟七中模拟)探究导体在磁场中运动时产生感应电流的条件。

如图所示，实验时，控制磁场方向相同，改变导体ab的运动方向。

步骤一：导体水平左右运动，如图甲所示，电流计指针__不偏转__，这是因为__电路断开__；步骤二：导体竖直上下运动，如图乙所示，电流计指针__不偏转__，这是因为__导体没有切割磁感线运动__；步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生。

综合上面实验现象，可以得出感应电流产生的条件是：__闭合电路的一部分导体在磁场中切割磁感线运动__。

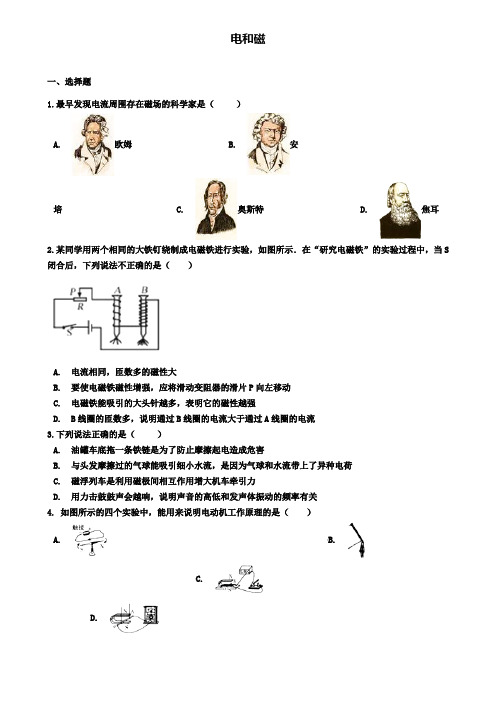

电和磁一、选择题1.最早发现电流周围存在磁场的科学家是（）A. 欧姆B. 安培 C. 奥斯特 D. 焦耳2.某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．在“研究电磁铁”的实验过程中，当S 闭合后，下列说法不正确的是（）A. 电流相同，匝数多的磁性大B. 要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C. 电磁铁能吸引的大头针越多，表明它的磁性越强D. B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流3.下列说法正确的是（）A. 油罐车底拖一条铁链是为了防止摩擦起电造成危害B. 与头发摩擦过的气球能吸引细小水流，是因为气球和水流带上了异种电荷C. 磁浮列车是利用磁极间相互作用增大机车牵引力D. 用力击鼓鼓声会越响，说明声音的高低和发声体振动的频率有关4. 如图所示的四个实验中，能用来说明电动机工作原理的是（）A. B.C.D.5.对以下四幅图的分析，正确的是（）A. 甲图是电动机的工作原理 B. 乙图是发电机的工作原理C. 丙图的动圈式话筒是利用电流的磁效应D. 丁图的扬声器是利用电磁感应原理6.小明看了电动玩具车的介绍得知：玩具车内部电路是由电源、开关、电动机、指示灯各一个组成．他将玩具车的电池取下，保持开关闭合，转动车轮时发现车上的指示灯还能发光，则下列推断中正确的是（）A. 指示灯发光时，将电能全部转化成光能B. 电动机与发电机的工作原理可能是相同的C. 该玩具车电路中的电动机与指示灯一定是并联D. 该玩具车电路中的电动机与指示灯可能是并联；也可能是串联7.世界上第一个发现“电流周围存在磁场”的物理学家是（）A. 牛顿B. 焦耳 C. 奥斯特 D. 法拉第8.下列说法中正确的是（）A. 声、光和电磁波都能传递信息B. 电动机是根据电磁感应现象制成的C. 煤、石油、天然气都是可再生能源，也是化石能源D. 托里拆利实验能测出大气压，但不能证明大气压的存在9.下列关于磁现象的说法不正确的是（）A. 最早发现磁偏角的是我国宋代学者沈括B. 扬声器是利用磁场对通电导线的作用来工作的C. 最早发现磁能生电的科学家是奥斯特D. 直流电动机是通过换向器来实现线圈连续转动的10.如图所示的四个实验中，能说明发电机工作原理的实验是（）A. B.C.D.11.在图所示的四幅图中，能说明电动机工作原理的是A. 导线ab在磁场中运动时，电流表指针会偏转B. 导线通电小磁针会偏转C. 电磁铁通电会吸引大头针 D. 在磁场中的导线通电会发生运动12. 如图所示，用棉线将铜棒ab悬挂于磁铁N、S极之间．闭合开关，当ab做切割磁感线运动时，观察到电流表的指针发生偏转．利用这一现象所揭示的原理，可制成的设备是（）A. 电动机B. 发电机 C. 电磁继电器 D. 电饭煲二、填空题13.（2018•宜昌）如图甲所示．一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是________极．如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互________（选填吸引、排斥）．14.如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转．小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转．请你说出小明推测的依据是：________，你认为磁针的N极会向________（选填“纸内”或”纸外”）偏转．15.与永磁体相比，电磁铁具有以下几个优点：（1）电磁铁磁性的有无，可以由________ 来控制．（2）电磁铁磁性的强弱可以由________ 来改变．（3）电磁铁的N、S极是由________ 来决定．16.如图所示，电路中R c为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的________极，当压力增大时，电磁铁的磁性会________．17.如图甲的装置是探究________．图乙的探究实验说明________18.小明发现指南针静止时N极总是指向北方，是因为地球周围存在着________。

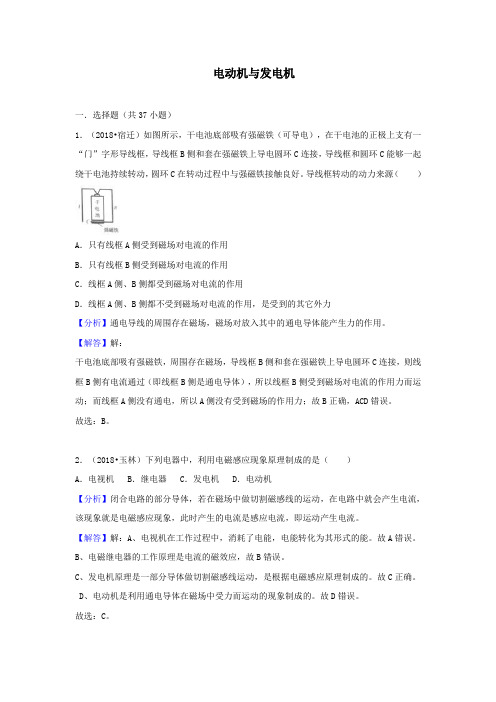

电动机与发电机一．选择题（共37小题）1．（2018•宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。

导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。

【解答】解：干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上导电圆环C连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B正确，ACD错误。

故选：B。

2．（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。

【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。

故A错误。

B、电磁继电器的工作原理是电流的磁效应，故B错误。

C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。

故C正确。

D、电动机是利用通电导体在磁场中受力而运动的现象制成的。

故D错误。

故选：C。

3．（2018•聊城）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是（）A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。

2018年中考物理专题复习分类集训真题版电功率分类集训15电功率命题点分类集训命题点1实际功率和额定功率的理解1. (2016绥化5题2分)⼩萌在更换灯泡时发现灯泡上标有“220V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下⼯作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W2. (2016连云港10题2分)把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接⼊220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变⼩了B. 两灯泡的额定电功率都变⼩了C. 灯泡L1两端的实际电压⽐L2两端的实际电压⼤D. 通过灯泡L1的实际电流⽐L2的实际电流⼤命题点2动态电路分析(含电功率)类型⼀滑动变阻器引起的动态电路分析3. (2016安徽17题3分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭合后，在滑⽚P从b端向a端滑动的过程中，下列说法正确的是()A. 灯泡两端的电压不断增⼤B. 通过灯泡的电流不断减⼩C. 灯泡消耗的电功率不断减⼩D. 灯泡消耗的电功率恒定不变第3题图第4题图4. (2016永州27题2分)如图所⽰，开关闭合后，滑动变阻器的滑⽚P从左向右滑动的过程中，灯泡的亮度将________(选填“变亮”或“变暗”)，电压表⽰数将________(选填“增⼤”、“减⼩”或“不变”)．类型⼆多开关引起的动态电路分析5. (2015长沙26题3分)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有⽰数，再进⾏下列操作后．判断正确的是()A. 同时闭合S1、S2，电流表⽰数变⼤，灯变亮B. 同时闭合S1、S3，电流表⽰数变⼤，灯的亮度不变C. 同时闭合S1、S3，电压表⽰数不变D. 断开S1，只闭合S2，电流表、电压表⽰数都变⼤第5题图第6题图6. (2016河北22题3分)(多选)如图所⽰，电源电压不变．下列说法正确的是()A. 只闭合S1，将P向左移动⼀段距离，电压表⽰数的变化量与电流表⽰数的变化量的⽐值不变B. 只闭合S1，将P向左移动，R1消耗的功率增加C. 开关都闭合，将P向左移动，电压表的⽰数不变，电流表的⽰数变⼩D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变⼩类型三灵敏电阻的应⽤7. (2016⼭西20题3分)甲醛对⼈体危害⾮常严重，因此装修房屋时检测甲醛污染指数⾮常重要．“创新”⼩组的同学们设计了甲醛监测设备，原理如图甲所⽰．电源电压恒为3 V．R0为10 Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图⼄所⽰，⽤电压表⽰数反映污染指数，污染指数在50以下为轻度污染，50～100之间为中度污染，100以上为重度污染，以下分析正确的是()A. 污染指数越⼩，电压表⽰数越⼤B. 电压表⽰数为1 V时，属于重度污染C. 污染指数越⼤，电路中消耗的总功率越⼩D. 污染指数为50时，电压表的⽰数为2.5 V第7题图第8题图8. (2016盐城16题3分)如图是光照测量计的内部电路，光敏电阻在受到光照射时电阻为400 Ω，⽆光照射时电阻为400 000 Ω，电源电压不变，光敏电阻与定值电阻R的连接⽅式是______联．闭合开关，光敏电阻受到光照射时电压表的读数为 4 V，其电功率为______W．⽆光照射时电压表的读数________(选填“⼤于”或“⼩于”)4 V.命题点3电能表及其相关计算9. (2016武汉18题3分)如图分别是⼩明家上⽉初和⽉末的电能表的表盘．表盘上“1 600 imp/kW·h”表⽰每消耗1 kW·h的电能，指⽰灯闪烁1 600次．下列选项中正确的是()A. 指⽰灯闪烁越快，电能表所在电路消耗的电能越多B. ⼩明家上⽉消耗的电能为911 kW·hC. ⼩明家⼲路中的电流不得超过10 AD. 断开其他⽤电器，只让电饭锅单独⼯作2 min，指⽰灯闪烁32次，此时电饭锅的功率为600 W第9题图第10题图10. (2016天津16题4分)家庭中的电灯、电视机和电冰箱等⽤电器都是________联在电路中的．⼩明家中⼀周前、后电能表⽰数如图所⽰，他家这周消耗了________kW·h的电能．命题点4电功、电功率的相关计算(必考)类型⼀简单电路类11. (2016宁波14题3分)如图所⽰，⼲路上的电流I恒为1 A不变，滑动变阻器规格为“15 Ω 1 A”，⼩灯泡L上标有“6 V 3W”字样．忽略温度对⼩灯泡阻值的影响，则()A. ⼩灯泡L正常发光时，滑动变阻器接⼊电路的电阻为6 ΩB. 当滑⽚P移到最左端时，通过⼩灯泡的电流为1 AC. 在滑⽚P向左移动过程时，并联电路两端电压会减⼩D. 在滑⽚P向左移动过程时，并联电路消耗的总功率会增⼤第11题图第12题图12. (2016河南5题2分)在如图所⽰的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接⼊⼀个未知电阻R x，闭合开关，电压表的⽰数为U x，则由已知量和测得量可以推出：R x＝________，R x的电功率P x＝________．类型⼆动态电路类13. (2016荆州21题2 分)如图所⽰，电源电压和灯L的电阻不变，灯L上标有“6 V 3 W”字样．当开关S闭合，滑⽚P移到a端时，电流表的⽰数为1.0 A，灯L正常发光；当开关S断开，滑⽚P移⾄b端时，电源电压U和灯L的电功率P分别为()A. 6 V 1.5 WB. 6 V0.75 WC. 3 V 1.5 WD. 3 V0.75 W第13题图第14题图第15题图14. (2016吉林15题2分)如图所⽰的电路，电源电压3V保持不变．闭合开关S1、S2，电流表的⽰数为0.3 A，则R1的阻值是________Ω；断开开关S2后，电流表⽰数变化了0.2 A，此时R2消耗的电功率是________W.15. (2016济宁22题7分)已知电源电压为9 V，R1＝15 Ω，电路连接如图所⽰，将滑动变阻器的滑⽚P移到图中位置，使变阻器电阻R aP＝15R2，此时电压表的⽰数为4.8 V．保持原电路不变，如果将电压表换成电流表，求：(1)电流表的⽰数；(2)若移动滑⽚P到某⼀点，使滑动变阻器消耗的电功率为1.2 W，通过R1的电流．类型三U－I图像类16. (2016扬州12题2分)图甲中的A、B分别为⼩灯泡和定值电阻的I－U图像，⼩灯泡和电阻的连接情况如图⼄所⽰，电源电压8 V，下列说法正确的是()A. ⼩灯泡电阻随温度的增⼤⽽减⼩B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W第16题图17. (2016沈阳13题2分)如图所⽰是通过电阻A、B的电流与其两端电压的关系图像，分析图像可知R A______R B(选填“>”、“＝”或“<”). 若将电阻A和B串联后接在电压为6 V的电源两端，则电阻A和B消耗的电功率之⽐P A∶P B＝________.命题点5电流热效应及焦⽿定律18. (2016北京4题2分)如图所⽰的⽤电器中，利⽤电流热效应⼯作的是()19. (2016南充9题2分)已知⼀台直流电动机两端的电压为6 V，通过电动机的电流为2 A，线圈的电阻为0.5 Ω，则在1 min内电动机消耗的电能及产⽣的热量分别为()A. 720 J，120 JB. 720 J，720 JC. 720 J，600 JD. 600 J，120 J20. (2016安徽10题4分)图中电源电压保持不变，灯泡标有“6V 3 W”字样，当开关S闭合时，灯泡L正常发光，电流表的⽰数为0.8 A，则电阻R＝________Ω，通电10 s，R产⽣的热量为________J.第17题图第20题图第21题图21. (2016天⽔12题2分)如图所⽰，当开关S闭合，甲、⼄两表均为电压表时，两表⽰数⽐U甲∶U⼄＝3∶1；当开关S断开，甲、⼄两表均为电流表时，两表⽰数之⽐I甲∶I⼄＝________，相同时间内R1、R2产⽣的热量之⽐Q1∶Q2＝________.第22题图22. (2016茂名23题3分)电饭锅是利⽤电流的________原理⼯作的．如图所⽰三个同样的烧瓶装有相同质量的煤油，甲、⼄两烧瓶是⽤来探究电热与________的关系．若通过电阻R1的电流为2 A，则1分钟内电阻R1产⽣的热量为________J.命题点6电热综合计算题23. (2016威海16题2分)标有“220 V 2 000 W”的电热⽔器容量50 L，当电热⽔器装满⽔时，⽔温升⾼ 1 ℃吸收的热量是______J．若电热⽔器的效率为87.5%，电热⽔器正常⼯作时⽔温升⾼1 ℃需要加热的时间是________min[⽔的密度为1.0×103 kg/m3，⽔的⽐热容为4.2×103 J/(kg·℃)]．24. (2016朝阳50题6分)如图是中国家⽤电炖锅的内部电路，R1、R2为加热电阻(阻值不随温度变化)，下表给出电炖锅在不同挡位开关状态所对应的额定功率，其中“⾃动挡”功率未知第24题图保温挡⾃动挡快煮挡额定功率200 W 800 W开关状态S、S2闭合，S1断开S、S1闭合，S2断开S、S1、S2均闭合(1)求“⾃动挡”状态下的额定功率及R2的阻值；(2)在“快煮挡”状态下⼯作7 min消耗的电能可让质量为2 kg，初温50 ℃的⽔升⾼到多少℃[c⽔＝4.2×103 J/(kg·℃)，不计热量]?(3)傍晚⽤电⾼峰，若实际电压为198 V，电炖锅在“保温挡”状态下实际功率．命题点7测量⼩灯泡的电功率(重点)25. (2016株洲27题8分)某实验⼩组⽤伏安法测量⼩灯泡的电功率，待测⼩灯泡的额定电压为2.5 V.(1)请⽤笔画线代替导线，完成图甲实物电路的连接．(要求：连线不得交叉，电压表量程要正确)第25题图(2)检查电路连接⽆误后，闭合开关S，灯泡不亮，电压表有⽰数，电流表指针⼏乎不动．产⽣这⼀现象的原因可能是____________________．(3)故障排除后进⾏实验，通过移动滑⽚记录了多组数据，并作了如图⼄所⽰的I－U图像．据图可知⼩灯泡的额定功率为________W.(4)现将该⼩灯泡与⼀个10 Ω的定值电阻串联后接⼊电压为3 V的电源两端，此时⼩灯泡的实际功率是________W.【补充设问】(1)根据图像可知⼩灯泡的电阻随电压的升⾼逐渐________，原因是________________________________________．(2)当滑⽚移动到某位置时，电压表⽰数如图丙所⽰，若要测量⼩灯泡的额定功率，应将滑⽚向________(选填“左”或“右”)移动，使电压表的⽰数为________V ，测定⼩灯泡的额定功率后，滑⽚向左移动，⼩灯泡的亮度将________(选填“变亮”或“变暗”)．第25题图(3)⼩明实验时把⼩灯泡在2.0 V、2.5 V、3.0 V三次测量的电功率求出平均值当成了⼩灯泡的额定功率，认为这样可以减⼩误差，他的做法是否正确：________，理由是________________________________________．(4)实验中电流表损坏，⽤⼀个已知阻值的定值电阻R0利⽤如图丁所⽰电路也能测出⼩灯泡的额定功率，请完成下列实验步骤：①闭合开关S、S1，断开开关S2，移动滑⽚，使电流表的⽰数为______A；②________________________________________，保持滑⽚位置不变，读出电流表⽰数为I；③灯泡额定功率的表达式P额＝________．命题点8探究电流产⽣热量跟什么因素有关26. (2016宜昌28题4分)采⽤如图的电路装置探究“电流产⽣的热量跟什么因素有关”．接通电源，瓶内的空⽓被加热后膨胀，使U形管的液⾯发⽣变化．通过观察U形管的液⾯变化情况⽐较出瓶内电阻丝的发热多少．(1)如图所⽰第26题图是探究电流产⽣的热量跟________的关系，通电⼀段时间________(选填“左瓶”或“右瓶”)内的电阻丝产⽣的热量多．(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放⼊瓶内，接通电源⽐较两瓶内电阻丝发热多少．此时该装置是探究电流产⽣的热量跟________的关系，⼀段时间后电阻丝产⽣的热量________(选填“左瓶”、“右瓶”或“两瓶⼀样”)多．中考冲刺集训(时间：90分钟满分：102分)⼀、选择题(本题共10⼩题，每⼩题2分，共20分)1. (2016扬州7题)电炉中的电阻丝通电⼀段时间后变得很烫，⽽连接的导线却不怎么热，主要是()A. 通过导线的电流⼩于通过电阻丝的电流B. 导线的绝热⽪隔热C. 导线的电阻远⼩于电阻丝的电阻D. 导线散热⽐电阻丝快2. (2016⾃贡16题)如图是⼩松同学做电学实验时所画电路图的⼀部分，其中⼩灯泡的铭牌不清，根据图中所提供器材，可以直接研究的问题是()第2题图A. 测⼩灯泡正常发光的电阻B. 测⼩灯泡的实际电功率C. 测⼩灯泡消耗的电能D. 测⼩灯泡产⽣的热量3. (2016云南7题)将标有“12 V 6 W”的灯泡L1和标有“6 V6 W”的灯泡L2串联接在12 V的电源上，则()A. 灯泡L1正常发光B. 灯泡L2可能会烧坏C. 电路总功率为4.8 WD. 通过L1的电流⼩于通过L2的电流4. (2016德阳23题)如图电源电压保持不变．将开关S闭合，滑动变阻器的滑⽚P向左滑动，电路中的变化情况是()A. 电压表⽰数变⼩B. R2消耗功率变⼩C. 电路消耗总功率变⼤D. 电压表和电流表⽰数的⽐值不变第4题图第5题图5. (2015淄博9题)如图所⽰，电源电压保持不变，热敏电阻R1的阻值随温度的升⾼⽽减⼩．闭合开关，当温度降低时()A. 电压表⽰数变⼤，电路消耗的总功率变⼤B. 电压表⽰数变⼤，电路消耗的总功率变⼩C. 电压表⽰数变⼩，电路消耗的总功率变⼤D. 电压表⽰数变⼩，电路消耗的总功率变⼩6. (2016泉州20题)如图所⽰的电路中，电源电压保持不变．闭合开关S，移动滑⽚，使电压表⽰数与电压表⽰数之⽐为2∶1，此时R2的功率为P1，再次移动滑⽚，使电压表⽰数与电压表⽰数之⽐为1∶2，此时R2的功率为P2.则P1∶P2为()A. 1∶4B. 1∶2C. 1∶1D. 4∶1第6题图第7题图7. (2016烟台8题)如图所⽰电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑⽚P⾃b向a移动的过程中()A. 电压表的⽰数变⼤，电路消耗的总功率变⼩B. 电压表的⽰数不变，电路消耗的总功率变⼤C. 电流表的⽰数变⼤，电压表的⽰数与电流表的⽰数之⽐变⼤D. 电流表的⽰数变⼤，电压表的⽰数与电流表的⽰数之⽐变⼤8. (2016兰州15题)如图所⽰的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1，将滑⽚P移到中点，电压表⽰数为6 V，电阻R1的功率为P1；闭合开关S1、S2，将滑⽚P移到最左端，电阻R2的功率为P2，若P1∶P2＝2∶9，则下列说法正确的是()A. 电源电压为18 VB. 滑动变阻器的最⼤电阻为20 ΩC. 电路的最⼤功率为12.15 WD. 电路的最⼩功率为2.7 W第8题图第9题图第11题图9. (2016⼗堰28题)如图甲是通过⼩灯泡L的电流跟其两端电压关系的图像．现将⼩灯泡L与电阻R连⼊图⼄所⽰的电路中，只闭合S，⼩灯泡的实际功率为1.8 W；再闭合S1，电流表⽰数为0.9 A．下列结果错误的是()A. 电源电压为6 VB. 电路消耗的总功率为5.4 WC. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω10. (2016南京12题)(多选)如图甲所⽰电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑⽚由⼀端移到另⼀端的过程中，电路中电流表⽰数和电压表⽰数的关系如图⼄所⽰，则滑动变阻器滑⽚由⼀端移到另⼀端的过程中()A. 电路总功率的最⼩值为1.8 WB. 电路总功率的最⼤值为5.4 WC. 定值电阻电功率的最⼩值为1.35 WD. 定值电阻电功率的变化为4.05 W第10题图⼆、填空题(每空1分，共33分)11. (2016抚顺19题)⼩明将新买的养⽣壶单独接⼊电路时，发现电能表的转盘1 min转了6转，表盘上的参数如图所⽰．该养⽣壶在这段时间内消耗电能为________kW·h.它的实际功率是________W.12. (2016绥化23题)⼀个标有“6 V 3 W”的⼩灯泡接在9 V的电源上，若使灯泡正常发光，应该给它串联⼀个________ Ω的电阻．若⼩灯泡两端的实际电压是 3 V，则⼩灯泡的实际功率是________ W.13. (2016哈尔滨42题)如图是⼩明探究“影响电流热效应因素”的部分实验装置图．通电⼀段时间后，两段完全相同的液柱从同⼀⾼度上升到图⽰位置，可知电阻________产⽣热量多，由此可以说明：________________________________________________．第13题图第14题图14. (2016⼴东14题)如图所⽰是电阻甲和⼄的I－U图像．由图可知：电阻⼄的阻值为________Ω.若将电阻甲和⼄并联后接在电压为6 V的电源两端时，则⼲路的总电阻为________Ω，总电功率为________W.第15题图15. (2016泰州10题)在如图所⽰电路中，定值电阻R0的阻值为20 Ω，电动机线圈电阻为 2 Ω.闭合开关，电流表、的⽰数分别为0.8A、0.3 A，则该电路电源电压为______ V，1 min内电路消耗的电能为________J，1 min内电流通过电动机产⽣的热量为________J. 16. (2016天津19题)如图，电源电压保持不变，闭合开关S，变阻器滑⽚P从a端滑到b端的整个过程中，电流表⽰数I与电压表⽰数U的关系图像如图所⽰．由图像可知，R1的阻值为__________Ω；当电路中的电流为0.2 A时，R1与R2消耗的电功率之⽐为__________．第16题图17. (2016鄂州27题)某型号电饭煲有加热和保温功能，如图甲所⽰为其内部电路原理图，当开S接触点1时，该电饭煲处于________(选填“保温”或“加热”)状态，如图⼄是该电饭煲⼯作时电功率与时间的关系图像，则图中阴影部分⾯积表⽰的物理量是________，其⼤⼩为________．第17题图18. (2016钦州20题)R1、R2分别连接成如图所⽰的甲、⼄两种电路，R1＝2R2，电源电压均为U.图甲电路中R1、R2在相同时间内产⽣的热量分别为Q甲1、Q甲2，则Q甲1：Q甲2＝________，图⼄电路中R1、R2在相同时间内产⽣的热量分别为Q⼄1、Q⼄2，则Q⼄1：Q⼄2＝________．第18题图。

第二十章电与磁第4节电动机一、单选题1．（广东深圳市·九年级期末）下列哪个实验装置与电动机的原理相同（）A．B．C．D．【答案】C【详解】A．是电磁感应的实验图，属于发电机的原理，故A不符合题意；B．是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；C．电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故C符合题意；D．图中有电源，通电后有磁性，是电流的磁效应，故D不符合题意。

故选C。

2．（北京房山区·九年级期末）关于磁现象，下列说法中正确的是（）A．磁感线是由磁场中的铁屑被磁化后形成的B．在同一磁场中，磁感线的疏密程度反映了磁场的强弱C．磁场中某点的磁场方向是由放在该点的小磁针决定的D．放在磁场中的导体一定受到磁场力的作用【答案】B【详解】A．磁感线是为了描述磁场引入的理想化的物理模型，不是真实存在的，故A错误；B．磁感线可以描述磁场的强弱和方向，磁感线的密集程度代表了磁场的强弱，故B正确；C．磁场中某点的磁场方向和放在该点的小磁针静止时N极所指的方向一致，但小磁针不能决定磁场的方向，故C错误；D．通电导线在磁场中受磁力的作用，若非磁性材料制成的导线不通电时不受磁场力，故D错误。

故选B。

3．（广东九年级期末）如题图所示，下列说法正确的是（）A．甲图：地磁场的磁感线是从地理的北极出发回到地理的南极B．图乙：小磁针的左端是小磁针的南极C．图丙：发电机的原理图D．图丁：条形磁体两端的磁性最弱【答案】B【详解】A．地磁场的磁感线是从地磁的北极出发回到地磁的南极，故A错误；B．由右手螺旋定则判断，通电螺线管的右端为N极，左端为S极；小磁针所在位置，磁场方向向右，小磁针的N极指向磁场方向，所以小磁针的左端是小磁针的南极，故B正确；C．图中为通电导体在磁场中受到力的作用，是电动机的原理图，故C错误；D．条形磁体两端的磁性最强，故D错误。

故选B。

4．（全国九年级专题练习）如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（）A．B．C．D．【答案】B【详解】根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同：A．该装置是探究影响电磁铁磁性大小因素的实验，利用的是电流的磁效应，与注射器工作原理不相同，故A不符合题意；B．闭合开关，通电导体在磁场中受到力的作用，与注射器工作原理相同，故B符合题意；C．闭合电路的线圈在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，与注射器工作原理不相同，故C不符合题意；D．该实验奥斯特实验，说明了电流的周围存在磁场，与注射器工作原理不相同，故D不符合题意。

2018中考物理真题分类汇编专题分类：电磁学1..（2018日照）对于家庭电路用电的说法正确的选项是（）A．我国家庭电路的电压是 380VB．给手机边充电边打电话是完整切适用电安全的原则C．改换灯泡，挪动用电器前不用断开电源开关D．用电器的总功率过大是电路中电流过大的原由之一分析：A、我国家庭电路的电压值为220V，动力用电的电压为380V．故A错误；B、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故B错误；C、在未断开电源开关的状况下改换灯泡或挪动用电器，用电器处仍带电，简单发生触电事故。

故C错误；D、电流过大的原由：短路、总功率过大，故用电器的总功率过大是电路中电流过大的原由之一，故D正确。

2.（2018?青岛）如下图电路，电源电压保持不变。

以下说法正确的选项是（）A．同时闭合开关 S1和S3，则电路会出现短路B．同时闭合开关 S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串连；再将滑片P向左移，电路的总功率变大D．同时闭S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电合开关阻变小分析：A、由图知，同时闭合开关S1和S3，导线将电源两极连结起来，则电路会出现短路，故A正确；B、同时闭合开关S1和S2，则R1被短接（被短路），只有R2接入电路，故B错误；C、只闭合开关S1，则R1与R2串连；再将滑片P向左移，变阻器连入电路中的电阻变小，依据电阻的串连规律，总电阻变小，依据P=可知，电路的总功率变大，故C正确；D、同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，依据电阻的并联规律，电路的总电阻变小，故D正确。

应选：ACD。

应选：D。

3.（2018潍坊）“爱惜生命，注意安全”是中学生应具备的基本安全意识。

以下对于安全用电的说法正确的选项是（）．只需不接触高压设施就不会触电．使用测电笔时，手指不可以接触笔尾金属体C．电灯的开关能够接在零线和灯泡之间．一旦发生触电事故，应先切断电源再进行急救分析:A、安全用电的原则是：不接触低压带电体，不凑近高压带电体，故A错误；B、使用测电笔鉴别火线时，必定要用手涉及笔尾的金属部分，不然简单造成误判，以为带电体不带电是十分危险的，故B错误；C、控制电路的开关应当接着用电器和火线之间，故错误；D、发生触电事故时，千万不可以用手去拉触电者，第一要立刻切断电源再采纳举措急救触电者，故D正确。

电动机发电机【学习目标】1、了解磁场对电流的作用；2、认识电动机的构造和原理；3、知道电磁感应现象，及产生感应电流的条件；4、了解发电机的构造和原理。

【要点梳理】要点一、电动机1. 磁场对通电导线的作用(1)力的方向和电流方向有关。

(2)力的方向与磁感线方向有关。

2.电动机的基本构造（1）转子：能够转动的部分。

（2）定子：固定不动的部分。

3. 直流电动机为什么需装换向器？当线圈转到如图所示位置时，ab边和cd边受的磁场力恰好在同一条直线上，而且大小相等，方向相反，线圈在这个位置上受到相互平衡的两个磁场力的作用，所以不能连续转动下去。

如何才能使线圈连续转动下去呢？我们设想线圈由于惯性而通过平衡位置，恰在这时使线圈与电源线的两个接头互换，则线圈中的电流方向改变，它所受的磁场力的方向变成与原来的方向相反，从而可使线圈沿着原来旋转方向继续转动。

因此，要使线圈连续转动，应该在它由于惯性刚转过平衡位置时，立刻改变线圈中的电流方向。

能够完成这一任务的装置叫做换向器。

其实质是两个彼此绝缘铜半环。

要点诠释：通电直导线在磁场中受到力的作用。

力的方向与磁场方向、导线电流方向有关。

磁场对通电导线和通电线圈作用而运动过程中，把电能转化为机械能，电动机就是从这一理论设计制造出来的。

(1)磁场对电流的作用中磁场方向、电流方向、导体受力方向三者应互相垂直，同时改变其中两个方向另一个方向不变，若首先改变其中一个方向而另一个方向不变，则第三者方向一定改变。

(2)当通电直导线的方向与磁感线的方向平行时（如图甲所示），磁场对通电直导线（图甲中直导线ab）没有力的作用。

当通电直导线的方向与磁感线的方向不平行（斜交）时，磁场对通电直导线（图乙中直导线ab）有力的作用（垂直纸面向内）。

当通电直导线的方向与磁场的方向垂直时，磁场对通电导线（图丙中直导线ab）的作用力最大（方向垂直纸面向内）。

在图丙中，保持磁感线B的方向不变，而使直导线ab内电流方向相反时，ab受力的方向也相反；保持直导线内电流方向不变，而使磁感线B的方向相反时，ab受力的方向也相反。

最新初中物理中考高频考点专题讲解《专题17：电动机与发电机》一、考点汇总：1、认识电动机2、电动机转动原因的猜想3、磁场对电流的作用4、换向器的作用与电动机的工作于原理5、电磁感应现象6、发电机的工作原理二、核心考点考向分析与例题讲解【考点1】认识电动机1、考向分析（1）电动机的特点结构简单，操作方便，效率高，应用广泛。

（2）电动机的结构主要由两部分组成，①磁体，②线圈。

在实际生活中使用的电动机，往往磁体固定不动，叫做定子；而线圈转动，叫做转子。

（3）电动机的类型电动机分为直流电动机和交流电动机。

（4）电动机的能量转化主要将电能转化为机械能。

电动机利用电来工作，工作时需要消耗电能，从而使转子转动，转子转动具有动能，即机械能。

【考点2】电动机转动原因的猜想1、考向分析电动机转动需要外界给予通电，即电动机线圈中需要有电流，线圈在通电后转动，说明线圈在通电后受到力的作用，这个作用力是怎样产生的呢？结合磁场和电流等因素，关于电动机转动的原因我们有以下猜想。

（1）通电线圈在磁场中受到力的作用；（2）磁场对通电线圈产生力的作用；（3）电动机中磁体的磁场与线圈中电流的磁场存在相互作用；（4）电流在磁场中受到力的方向跟电流的方向和磁场的方向有关。

2、例题讲解【例1】下列说法中正确的是（）A．从能量角度来看，磁场对电流的作用，表明了电能可以转化为机械能B．在跳远比赛中加速助跑，是为了增大身体的惯性，可以跳得更远一些C．声音也可以在真空中传播D．奥斯特实验发现了电磁感应现象【答案】A【解析】A、从能量转化角度来看，磁场对电流有力的作用，消耗了电能，使通电导体发生机械运动，表明了电能可以转化为机械能，故A正确；B、惯性的大小只与物体的质量有关，在跳远比赛中加速助跑，是为了利用惯性使人跳得更远，但不能增大身体的惯性，故B错误；C、声音的传播需要介质，声音不能在真空中传播，故C错误；D、奥斯特实验发现了电流周围存在磁场，法拉第发现了电磁感应现象，故D错误。

专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。

【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。

故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。

如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。

所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。

故选：A。

2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。

并联电路各用电器之间互不影响，串联电路的用电器互相影响。

【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
