模拟小鸡叫声电路

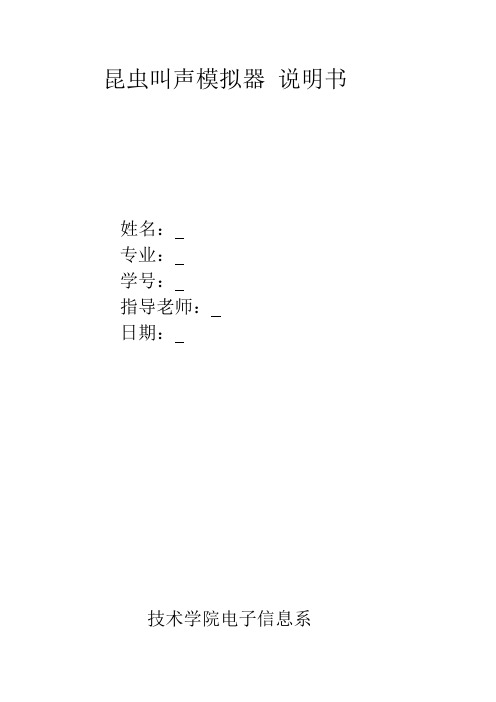

昆虫叫声模拟器说明书
姓名：
专业：
学号：
指导老师：
日期：
技术学院电子信息系
电路原理：
本电路可发出时快时慢，悠扬动听的各种昆虫叫声，作各种器具的音响电路，别有一番情趣。

本机电原理图见下图。

电源接通后，c1充电，电压逐渐上升，最后使BG1导通开始震荡。

震荡信号经BG2放大，再经扬声器发声。

适当的调整R1，R2，R3的阻值，可模拟多种昆虫的叫声。

改变C1，C2的数值也可达到此目的。

电路图：
注释：在焊接电路前需检查元件的好坏
元器件列表：
实物图：
电路调试：
焊接好电路后，检查完好就开始调试，刚开始没有什么声音，就开始调动电阻，声音就开始变化了。

小结：通过买元件到焊接好电路，我知道弄好一个电路不是一件容易的事情，同时在焊接电路的同时学到很多事情，懂得如何去买元件，如何调试电路，如何仿真等，这让我知道在日后的学习上要加倍的努力。

【图】雏鸡雌雄鉴别器一农业自动化电路图捷配电子市场网怎样快速、准确地分辨出雏鸡的雌雄，是养鸡场及养鸡专业户在淘汰雄雏鸡时遇到的一个难题。

本例介绍的雏鸡雌雄鉴别器是根据雌、雄雏鸡鸣叫声频率的不同(雄雏鸡鸣叫声的频率为4.76-4.84kHz，其中心频率为4.8kHz;雌雏鸡鸣叫声的频率为5.16-5.24kHz，其中心频率为5.2kHz)这特性制成的，通过发光二极管 (LED)是否点亮 (若LED发光，则为雌鸡;若LED不发光，则为雄鸡)，即可快速准确地鉴别出壳后3个月内雏鸡的雌雄。

电路工作原理该雏鸡雌雄鉴别器电路由音频检测电路、有源带通滤波器和LED 显示电路组成，如图4-11所示。

音频检测电路由压电陶瓷片BC和电阻器Rl、R2组成。

有源带通滤波器由运算集成电路IC和电阻器R3-R5、电容器Cl-C3、电位器RP组成。

LED显示电路由电容器C4、电阻器R6和发光二极管VL组成。

接通电源开关S后，IC通电工作。

BC将接收到的雏鸡鸣叫声变换成电信号，再经有源带通滤波器滤除5kHz以下的无用频率信号，放大输出需要的频率信号。

若鸣叫的雏鸡为雌鸡，则IC有信号电压输出，VL点亮;若鸣叫的雏鸡为雄鸡，则IC无信号输出，VL不亮。

调整RP的阻值，可以改变有源滤波器的选频频率，使雏鸡雌雄鉴别的准确率更高。

元器件选择Rl-R6均选用1/8W的精密金属膜电阻器(误差为士1%)。

RP选用小型合成膜可变电阻器。

Cl-C3均选用高频瓷介电容器，C4选用独石电容器。

VL选用φ5mm，的高亮度发光二极管。

BC选用HTDZ7型压电陶瓷片。

IC选用μA741或8FC7B型运算放大集成电路。

S选用微型单极拨动式开关。

GB选用6V叠层电池。

趣味电路图，能够模拟多种动物叫声趣味电路图如图①所示:图①趣味电路图，能够模拟多种动物叫该电路所发出的声音非常像“知了”叫，还能模仿小鸡、青蛙、.等动物叫声，感兴趣的电子爱好者不妨制作一试。

从图①可以看到，三极管BG1(9013)、BG2(9013)等组成低频振荡嚣，其输出端B通过电容C3和电位器W1加至BG3管的基极，BG3、BG4管等组成一音频振荡器，其振荡频率由R5、C4的数值决定，并受低振荡器输出电压的控制。

在发出“知了”叫声的同时，发光二极管LED1、LED2也随之闪烁，可用来作为很好的玩具。

工作原理如下:三极极管BG1、BG2等组成低频振荡器，其输出端B通过C3和电位器W1加至BG3的基极。

BG3管(9013)、BG4管(9015)等组成一音频振荡器，其振荡频率由R5、C4的数值决定，并受低频振荡器输出电压的控制。

当BG2管由导通变为截止时，ⅤB由低电平变为高电平，这一正跳变脉冲加至BG3管基极、发射极之间，使BG3管正偏压增大，音频振荡频率增高; 反之，当BG2管由截止变导通时，使BG3管正偏压减小，音频振荡频率变低。

于是，这一频率高低变化的音频信号经至扬声器后，即可发出连续不断的“知了”叫声音。

元件选择:BG1、BG2为9013NPN管，BG3为9013管，BG4为9015PNP管。

見图②、图③图②9013(NPN)三极管图③9015(PNP)三极管 . W1、W2为实芯电位器。

C2、C3为10u/16v，C4为4.7一22u/16Ⅴ，γ为0.5w纸盆喇叭(扬声器)。

这里，调整R3、C2的值可以改变“知了”叫声的长短，R3的值可在50一100k范围内选用。

若从BG1管集电极A点通过电容C5和电位器W2后接到BG2管的基极(如图①中虚线所示)，电路可发出模拟小鸡叫声，调整电位器W2的值就可以出现青蛙或救护车报警等声音。

该电路有趣性、娱乐性极好，供电子爱好者容易制作。

有趣的天亮报晓“金鸡”你想在繁华喧闹的大都市里享受一下“金鸡报晓”的乡间田园生活吗？题图所示的天亮报晓“金鸡”可以帮你实现这一愿望！这是一个实用而有趣的光控模拟声电子小装置。

清晨，当天空放亮时，它会自动发出逼真响亮的“喔喔—喔”公鸡报晓声，提醒主人：快快起床，莫睡懒觉！弄懂工作原理天亮报晓“金鸡”的电路如图-1所示。

它主要采用了模拟公鸡啼鸣声专用集成电路A，所产生的公鸡啼鸣声十分逼真，可以达到以假乱真的效果。

R是集成电路A的外接振荡电阻器，其阻值大小影响公鸡啼鸣的速度和音调，典型取值为330kΩ。

图-1 天亮报晓“金鸡”电路图RL是光敏电阻器，它对集成电路A起光电触发作用。

天亮时，光敏电阻器RL受自然光线照射，其内阻仅为几十至几千欧姆，集成电路A的触发端TG通过RL从电源正极获得高电平信号，使集成电路A受触发工作，其输出端OUT反复输出内储的模拟声电信号，经晶体三极管VT功率放大后，推动扬声器B反复发出“喔喔——喔……”的公鸡报晓声来。

天黑或人为地用遮光罩罩住光敏电阻器RL时，RL 失去光线照射，其内阻增至1MΩ以上，集成电路A因失去合适的触发信号而停止工作，晶体三极管VT截止，扬声器B即停止发声。

经实际测试，该电路的光控灵敏度较高，只要光敏电阻器RL的阻值小于100kΩ，便可触发电路可靠发声；当RL的阻值大于100kΩ时，电路即自动停止发声。

本电路不设电源开关，通过在光敏电阻器RL上套上或取下遮光罩的办法，可巧妙而有效地控制白天装上干电池后“公鸡”的啼叫与否。

准备好元器件该制作总共用了8个电子元器件，其实物集体照如图3-2所示。

初学者可按表1列出的元器件清单进行选购。

各元器件的具体说明如下：A选用KD-5609型模拟公鸡啼鸣声专用集成电路，它采用软包封装形式制作在尺寸仅为21mm×20mm的小印制电路板上，并给有若干焊接小孔和焊脚，便于焊装其他外围元器件。

KD-5609的主要参数：典型工作电压3V，触发电流≤40μA；当工作电压为3V时，实测输出电流≥2mA、静态总电流＜1μA；工作温度范围-10～60℃。

声控仿真“鸟”——趣味科技小制作婉转、动听的大自然鸟鸣声，早已在现代都市里销声匿迹，令多少人留下感叹和遗憾！何不动手制作一个电子仿真“鸟”，来慰藉一下自己留恋和失落的情感呢？这里介绍一种具有声控功能的电子“鸟”，每当你在它周围1m 以内的地方拍一下手掌，它便会发出长约2s的“啾、啾……”鸟鸣声，使你仿佛置身于美丽的大自然怀抱之中！弄懂工作原理声控仿真“鸟”的电路如图-1所示。

压电陶瓷片B1和晶体三极管VT1等组成声控正脉冲触发电路，模拟鸟叫声专用集成电路A和晶体三极管VT2、扬声器B2等组成音响发生电路，发光二极管VD1、VD2组成随声同步闪光电路。

该电路由于采用了模拟鸟叫声专用集成电路A，产生的鸟鸣声十分逼真，可以达到以假乱真的地步。

平时，由于晶体三极管VT1的偏流电阻器R取值较大，所以VT1处于不完全导通状态，其发射极输出小于1/2VDD=1.5V的低电平，与之相连的模拟鸟叫声专用集成电路A的触发端TG亦处于低电平，A 内部电路不工作，晶体三极管VT2截止，扬声器B2无声。

当在有效作用距离（1m）范围内拍一下手掌时，压电陶瓷片B1接收到猝发的声波，并转换成相应的电信号。

该电信号的正半周经晶体三极管VT1放大后，使其发射极输出正脉冲电信号，直接触发模拟鸟叫声专用集成电路A从输出端OUT输出长约2s的“啾、啾……”鸟鸣声电信号，经晶体三极管VT2功率放大，推动扬声器B2发出逼真响亮的鸟鸣声；与此同时，并联在扬声器B2两端的发光二极管VD1、VD2，也会随声发出同步闪烁光来。

图-1 声控仿真“鸟”电路图电路中，模拟鸟叫声专用集成电路A的触发端TG与电源负端VSS 间存在的固有输入电阻，直接作为晶体三极管VT1的发射极负载电阻。

压电陶瓷片B1直接跨接在VT1的基极与发射极之间，而不按常规接在VT1的基极与电源负极之间，其目的是可以显著提高声控灵敏度。

R作为VT1的偏流电阻器，其阻值大小直接影响声控灵敏度。

动物鸣叫声模拟电路-数电模电课程设计报告课程设计报告设计题⽬：动物鸣叫声模拟电路摘要本电路的设计意图，旨在利⽤NE555这类常⽤芯⽚，配置以数量较少的、数值合适的电容和电阻组成⼀个多谐振荡电路。

通过调整电路内部相应的电阻阻值，可以产⽣很多不同频率的矩形波信号，如果对这些矩形波信号采⽤不同频率的低频信号进⾏调制，就可以模拟出许多特殊的声响，包括各种动物的鸣叫声。

这种⼩型的发声设备，具有成本低、功耗⼩，操作简单⽅便等特性，根据特殊的需要在该基本电路基础上稍作添加或改良，便可将其应⽤到⽣产⽣活等各个⽅⾯。

例如，在⼤型⼯业设备中，可以利⽤这样⼀个发声电路作为报警系统，提⾼⽣产过程中的安全性；在⽇常⽣活中的家⽤电器或玩具制造业中，合理地使⽤这样⼀个模拟声响设备，可以增强使⽤过程中的⽅便性和娱乐性，使产品更为⼈性化。

本电路主要有四部分组成，第⼀部分为由放⼤器构成的信号发⽣部分；后三个部分为由三个555芯⽚构成的振荡电路。

后三个振荡电路中包含三个不同型号的可变电阻，分别改变其⼤⼩达到不同的控制⽬的。

接下来的报告中将对单元电路的⼯作原理及系统的原理、结构作详细的解释和说明。

关键词：多谐振荡电路，NE555芯⽚⽬录摘要I1.概述 12.课程设计任务及要求 22.1 设计⽬的 22.2 设计任务 22.3 设计要求 23.理论设计 33.1⽅案论证 33.2 系统设计 33.2.1 结构框图及说明 33.2.2 系统原理图及⼯作原理 33.3 单元电路设计 83.3.1单元电路⼯作原理 83.3.2元件参数选择 84.软件仿真 104.1 仿真软件功能简介 104.2 仿真电路图 114.3 仿真过程与结果 125.安装调试 145.1 安装调试过程 145.2 故障分析 146.结论 157.使⽤仪器设备清单 168.参考⽂献 179.收获、体会和建议 18第1章概述我所设计的电路名为动物鸣叫声模拟电路，实质上就是⼀个简易的模拟发声器。

双功能报晓“金鸡”——趣味科技小制作弄懂工作原理双功能报晓“金鸡”的电路如图—1所示，它由主机电路和分机电路两部分组成，两者之间通过一定长度的双股电线和二芯插头XP、二芯插孔XS连接起来。

主机可以单独使用，也可以配上分机一块使用。

图-1 双功能报晓“金鸡”电路图主机单独使用时，电路实际上构成了类似于本书前面实例2中所介绍的光控式天亮报晓“金鸡”。

RL为光敏电阻器，它对模拟公鸡啼声专用集成电路A起到光触发作用。

天亮时，光敏电阻器RL受光线照射，其内阻仅为几十至数千欧姆，集成电路A的触发端TG通过RL从电源正极获得高电平信号，使集成电路A受触发工作，其输出端反复输出内储模拟声电信号，经晶体三极管VT功率放大后，推动扬声器B反复发出“喔喔——喔……”的公鸡报晓声来；与此同时，并接在扬声器B两端的发光二极管VD1、VD2（实例3中没有）还会发出和鸡叫声同步的闪光。

天黑或人为地用遮光帽罩住光敏电阻器RL时，RL失去光线照射，其内阻增至1MΩ以上，集成电路A失去触发信号，电路很快停止工作。

主、分机配合使用时，电路构成了由大人操纵的学生睡眠叫醒器。

清晨，当上学时间快到来时，由父母合上床头的分机开关SA，则设在孩子房内床头的主机集成电路A便会通过二芯插孔XS、二芯插头XP、双股传输线、SA和电阻器R3从电源正极获得高电平触发信号，于是集成电路A内部电路及晶体三极管VT同样工作，扬声器B发出模拟公鸡叫鸣声、发光二极管VD1和VD2同步闪光，呼唤孩子从香甜的睡眠中醒来。

孩子被叫醒后，只要按下主机上的按钮开关SB，就会使父母房间的发光二极管VD3点亮，从而告诉大人：孩子已被叫醒，开始起床了！大人见到指示灯发光，就会断开闭合的开关SA，使主机很快停止发声、发光。

电路中，R1为集成电路A的外接振荡电阻器，其阻值大小影响公鸡啼鸣的速度和音调，典型取值为330kΩ。

R2为发光二极管VD3的限流电阻器，其阻值大小影响VD3发光的亮度。

鸟鸣彩灯链电路图
图中电路是一个有趣的彩灯链，彩灯能间隙点亮和熄灭，当彩灯点亮时，它还能发出清脆悦耳的鸟叫声，可用来装饰花篮、画屏等工艺品，美化环境。

电路原理：彩灯链由18只彩色小电珠串联组成，其中有一只“跳泡”。

它内部有一组由双金属片构成的常闭触点，利用热胀冷缩的道理使触点不断地接通与断开，控制彩灯链间隙发光和熄灭。

鸟鸣发生器的电源取自一个彩灯小电珠两端12V交流电压，变直流后供给。

鸟鸣发生器是一个典型晶体管电感三点式间隙振荡器，振荡频率主要由L、C3数值决定，此外偏置电阻R1和反馈电容C4的数值对频率也有影响。

由于在三极管的基极和电源负极之间接有一个时间常数较大的R2、C2阻容网络，因C2的充放电作用，使振荡间隙产生，从而形成“啾、啾”的鸟鸣效果。

当彩灯链熄灭时，A、B两端失去12V交流电压，但由于C1储存电荷的作用，鸟鸣声不是马上停止，而逐渐减少，产生更加逼真的余音效果。

元件选择与调试：彩灯链可采用市售各种小彩灯串（只数不限），市售彩灯串里已有一个跳泡，因此不必另配。

BG可用3DG201 9011 9013 型等NPN管，电感L用收音机里小型输入输出变压器，HTD用27mm压电陶瓷片。

调试时，先在A、B端施加6～12V交流电压，也可在C1两端加6～12V直流电压，这时压电陶瓷片HTD就会发出“啾、啾”鸟叫声，增减R1或C4使叫声满意为止，再改变C2容量，可以调节鸟叫声的间隙时间。

满意后，接上电源即可。

河南工业职业技术学院毕业设计(论文)电气工程系电气自动化专业班级电气1003学号0401100326课题名称模拟动物鸣叫音响电路的设计与制作学生姓名刘帅指导教师宣峰2013年05月25日模拟动物鸣叫音箱电路的设计与制作【摘要】本课题由三只555和分立元件组成的模拟动物鸣叫音响电路。

它的工作原理是利用555的集成电路和分立元件组成电路，使电路的振荡受到人体感应的调制而变化，再经音频功放推动喇叭发声。

本文粗略讲述了我在本次实习中的整个设计过程及收获。

讲述了多谐振荡器的工作原理以及其各个组成部分，记述了我在整个设计过程中对各个部分的设计思路、对各部分电路设计方案的选择、元器件的筛选、以及对它们的调试，到最后得到比较满意的实验结果的方方面面。

【关键词】多谐振荡器前言电子技术密切联系实际，实用性很强，开展电子技术课程设计在电子电气类我认为非常重要，不仅可以学好专业知识，还可以增强动手能力，有利于我们适应未来这个竞争激烈的社会，训练我们综合运用知识能力资料素材的查阅及收集能力，电子元气件的采购，电子电路的组装和调试能力，特别是在电路多样化的创新方面，从理性和感性上都得到了很大的提高，经过查阅资料、选择方案、设计电路等过程，各方面都得到了训练。

模拟动物鸣叫音响电路是新型涉及玩具鸟的电路基础。

解决随着玩者握持的松紧和掌形的变化，会发出变化多端的模拟的鸟类鸣叫声的问题。

本课题以555和分立元件组成多谐振荡介绍其制作过程。

通过制作的实践，从感性到理性逐步理解数字电路的知识；从直观的元器件和电路板到实际检测和安装操作，掌握元器件识别和检测手段，学习识读电路图和安装图，掌握数字集成电路的封装及引脚排列等相关知识。

遵循师生双向选择的原则，我选择了杨定成老师的《模拟动物鸣叫音响电路的设计与制作》的课题，要求电路具有放电时间1-15秒，充电时间15-30秒。

鸣叫时间的长短可以调节。

我负责方案的论证与确定，硬件电路，安装与调试及结果的记录等工作。
