模拟电路_Multisim软件仿真教程

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

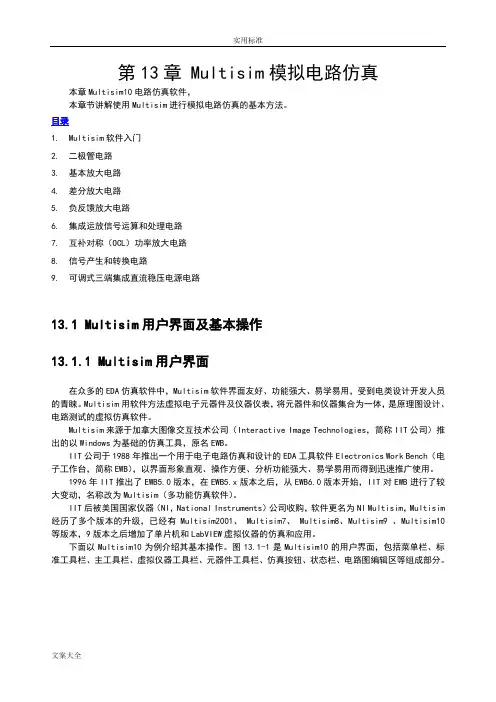

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3.基本放大电路4.差分放大电路5. 负反馈放大电路6.集成运放信号运算和处理电路7.互补对称（OCL）功率放大电路8.信号产生和转换电路9.可调式三端集成直流稳压电源电路13.1 Multisim用户界面与基本操作Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件与仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

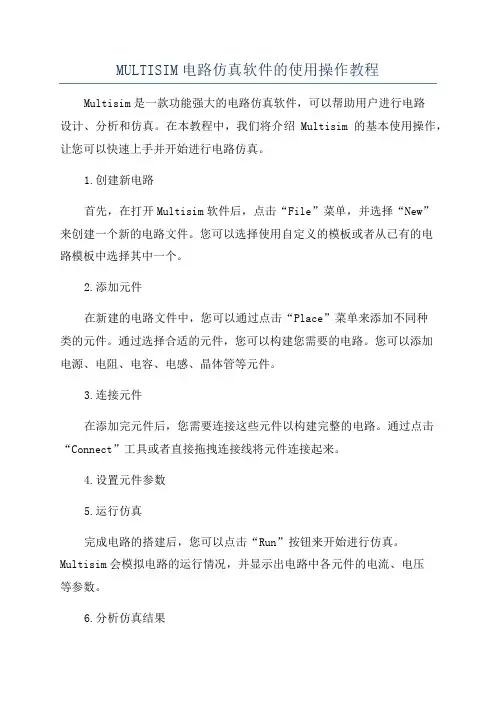

MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。

在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。

1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。

您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。

2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。

通过选择合适的元件，您可以构建您需要的电路。

您可以添加电源、电阻、电容、电感、晶体管等元件。

3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。

通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。

4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。

Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。

6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。

您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。

7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。

您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。

8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。

9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。

这可以帮助您更好地分析电路的性能。

10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。

您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。

通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。

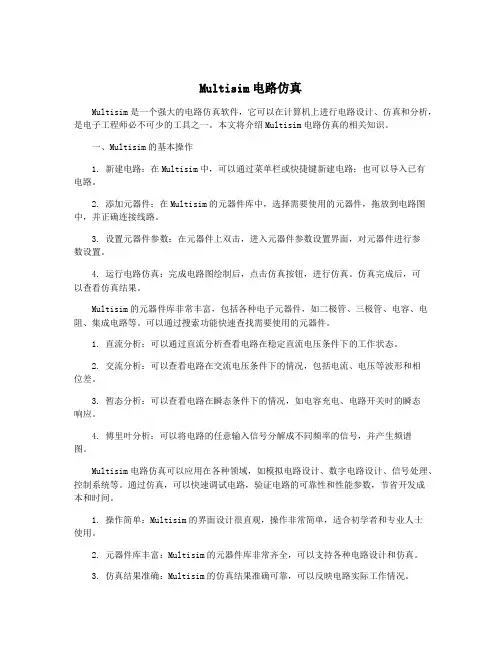

Multisim电路仿真Multisim是一个强大的电路仿真软件，它可以在计算机上进行电路设计、仿真和分析，是电子工程师必不可少的工具之一。

本文将介绍Multisim电路仿真的相关知识。

一、Multisim的基本操作1. 新建电路：在Multisim中，可以通过菜单栏或快捷键新建电路；也可以导入已有电路。

2. 添加元器件：在Multisim的元器件库中，选择需要使用的元器件，拖放到电路图中，并正确连接线路。

3. 设置元器件参数：在元器件上双击，进入元器件参数设置界面，对元器件进行参数设置。

4. 运行电路仿真：完成电路图绘制后，点击仿真按钮，进行仿真。

仿真完成后，可以查看仿真结果。

Multisim的元器件库非常丰富，包括各种电子元器件，如二极管、三极管、电容、电阻、集成电路等。

可以通过搜索功能快速查找需要使用的元器件。

1. 直流分析：可以通过直流分析查看电路在稳定直流电压条件下的工作状态。

2. 交流分析：可以查看电路在交流电压条件下的情况，包括电流、电压等波形和相位差。

3. 暂态分析：可以查看电路在瞬态条件下的情况，如电容充电、电路开关时的瞬态响应。

4. 傅里叶分析：可以将电路的任意输入信号分解成不同频率的信号，并产生频谱图。

Multisim电路仿真可以应用在各种领域，如模拟电路设计、数字电路设计、信号处理、控制系统等。

通过仿真，可以快速调试电路，验证电路的可靠性和性能参数，节省开发成本和时间。

1. 操作简单：Multisim的界面设计很直观，操作非常简单，适合初学者和专业人士使用。

2. 元器件库丰富：Multisim的元器件库非常齐全，可以支持各种电路设计和仿真。

3. 仿真结果准确：Multisim的仿真结果准确可靠，可以反映电路实际工作情况。

4. 分析方法多样：Multisim的仿真分析方法多样，可以满足不同应用领域的需求。

六、结语Multisim是一款经典的电路仿真软件，具有操作简单、元器件库丰富、仿真结果准确、分析方法多样等优点。

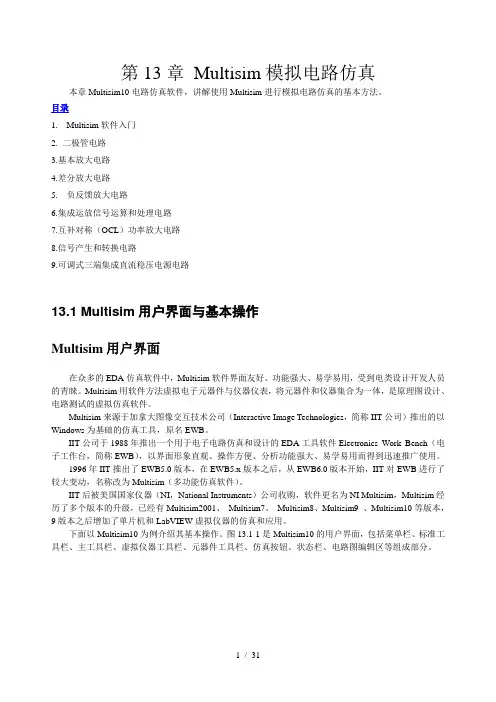

第13章 Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

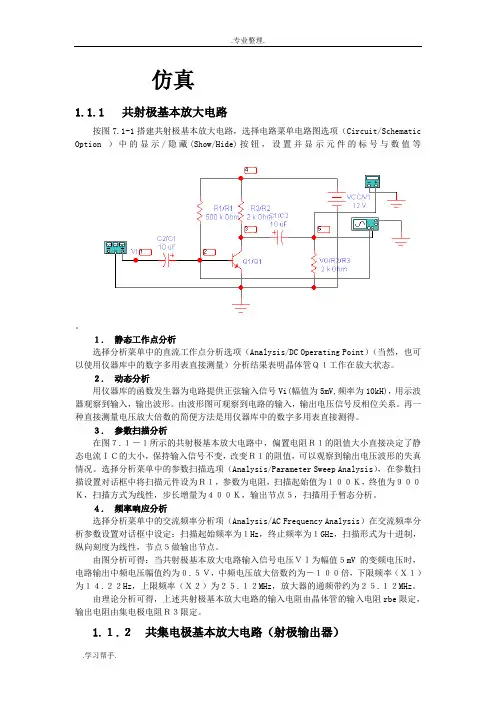

仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３. 参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。

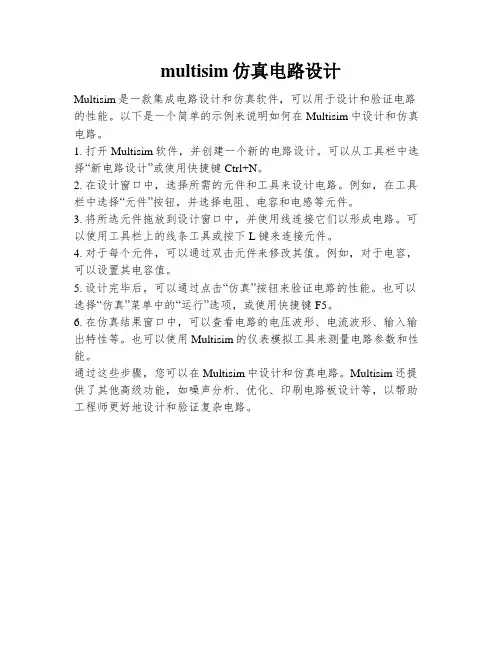

multisim仿真电路设计
Multisim是一款集成电路设计和仿真软件，可以用于设计和验证电路的性能。

以下是一个简单的示例来说明如何在Multisim中设计和仿真电路。

1. 打开Multisim软件，并创建一个新的电路设计。

可以从工具栏中选择“新电路设计”或使用快捷键Ctrl+N。

2. 在设计窗口中，选择所需的元件和工具来设计电路。

例如，在工具栏中选择“元件”按钮，并选择电阻、电容和电感等元件。

3. 将所选元件拖放到设计窗口中，并使用线连接它们以形成电路。

可以使用工具栏上的线条工具或按下L键来连接元件。

4. 对于每个元件，可以通过双击元件来修改其值。

例如，对于电容，可以设置其电容值。

5. 设计完毕后，可以通过点击“仿真”按钮来验证电路的性能。

也可以选择“仿真”菜单中的“运行”选项，或使用快捷键F5。

6. 在仿真结果窗口中，可以查看电路的电压波形、电流波形、输入输出特性等。

也可以使用Multisim的仪表模拟工具来测量电路参数和性能。

通过这些步骤，您可以在Multisim中设计和仿真电路。

Multisim还提供了其他高级功能，如噪声分析、优化、印刷电路板设计等，以帮助工程师更好地设计和验证复杂电路。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

Multisim模拟电子技术仿真实验Multisim是一款著名的电子电路仿真软件，广泛用于电子工程师和学生进行电子电路的设计和验证。

通过Multisim，用户可以方便地搭建电路并进行仿真，实现理论与实际的结合。

本文将介绍Multisim的基本操作和常见的电子技术仿真实验。

一、Multisim基本操作1. 下载与安装首先，需要从官方网站上下载Multisim软件，并按照提示完成安装。

安装完成后，打开软件即可开始使用。

2. 绘制电路图在Multisim软件中，用户可以通过拖拽组件来绘制电路图。

不同的电子组件如电阻、电容、二极管等都可以在Multisim软件中找到并加入电路图中。

用户只需将组件拖放到绘图区域即可。

3. 连接元件在绘制电路图时，还需要连接各个元件。

通过点击元件的引脚，然后拖动鼠标连接到其他元件的引脚上，即可建立连接线。

4. 设置元件的属性在建立电路连接后，还需要设置各个元件的属性。

比如，电阻的阻值、电容的容值等等。

用户可以双击元件，进入属性设置界面，对元件进行参数调整。

5. 添加仪器和测量在Multisim中，用户还可以添加各种仪器和测量设备，如示波器、函数发生器等。

这样可以帮助我们对电路进行更加深入的分析和测试。

二、常见的电子技术仿真实验1. RC电路响应实验RC电路响应实验是电子电路实验中最基础的实验之一。

它用于研究RC电路对输入信号的响应情况。

通过在Multisim中搭建RC电路，可以模拟分析电路的充放电过程，并观察输出电压对时间的响应曲线。

2. 放大器设计实验放大器是电子电路中常见的功能电路之一。

通过在Multisim中搭建放大器电路，可以模拟放大器的工作过程，并对放大器的增益、频率等特性进行分析和调整。

这对于学习和理解放大器的原理和工作方式非常有帮助。

3. 数字电路实验数字电路是现代电子技术中不可或缺的一部分。

通过在Multisim中搭建数字电路，可以模拟数字电路的逻辑运算、时序控制等功能，并对电路的工作波形进行分析和优化。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1。

Multisim软件入门2。

二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7。

互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表,将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司)推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench(电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5。

0版本,在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本,9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作.图13。

1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１.静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２.动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３.参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４.频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。
