一种新型的两通道PWM的LED调光调色方法

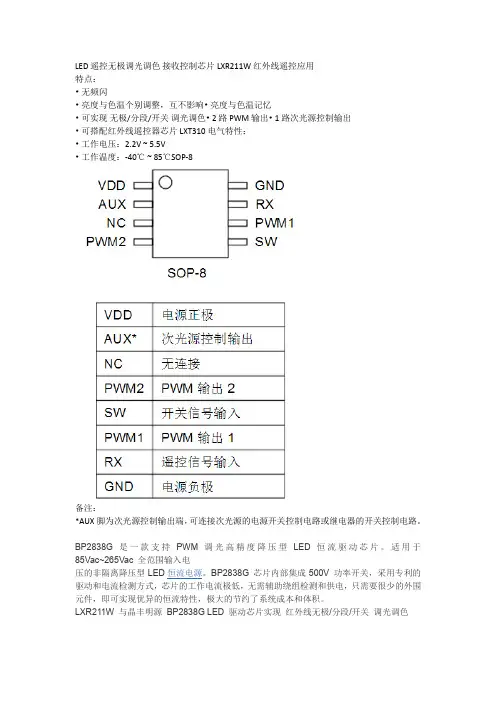

LED遥控无极调光调色接收控制芯片LXR211W红外线遥控应用
特点：
•无频闪
•亮度与色温个别调整，互不影响•亮度与色温记忆
•可实现无极/分段/开关调光调色•2路PWM输出•1路次光源控制输出
•可搭配红外线遥控器芯片LXT310电气特性：
•工作电压：2.2V~5.5V
•工作温度：-40℃~85℃SOP-8
备注：
*AUX脚为次光源控制输出端，可连接次光源的电源开关控制电路或继电器的开关控制电路。

BP2838G 是一款支持PWM 调光高精度降压型LED 恒流驱动芯片。

适用于85Vac~265Vac 全范围输入电
压的非隔离降压型LED恒流电源。

BP2838G 芯片内部集成500V 功率开关，采用专利的驱动和电流检测方式，芯片的工作电流极低，无需辅助绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。

LXR211W 与晶丰明源BP2838G LED 驱动芯片实现红外线无极/分段/开关调光调色。

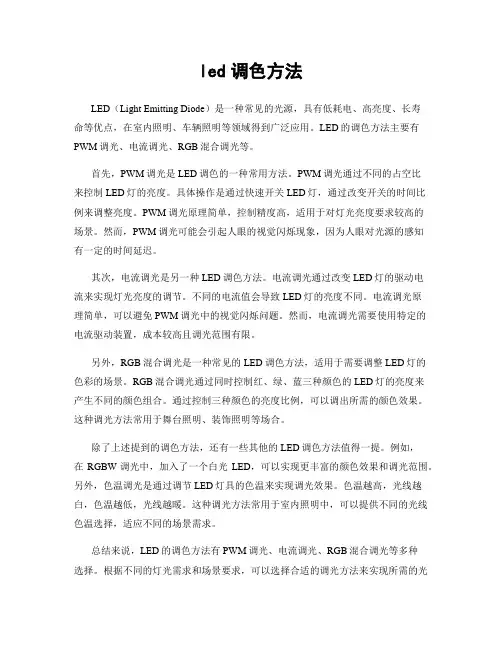

led调色方法LED（Light Emitting Diode）是一种常见的光源，具有低耗电、高亮度、长寿命等优点，在室内照明、车辆照明等领域得到广泛应用。

LED的调色方法主要有PWM调光、电流调光、RGB混合调光等。

首先，PWM调光是LED调色的一种常用方法。

PWM调光通过不同的占空比来控制LED灯的亮度。

具体操作是通过快速开关LED灯，通过改变开关的时间比例来调整亮度。

PWM调光原理简单，控制精度高，适用于对灯光亮度要求较高的场景。

然而，PWM调光可能会引起人眼的视觉闪烁现象，因为人眼对光源的感知有一定的时间延迟。

其次，电流调光是另一种LED调色方法。

电流调光通过改变LED灯的驱动电流来实现灯光亮度的调节。

不同的电流值会导致LED灯的亮度不同。

电流调光原理简单，可以避免PWM调光中的视觉闪烁问题。

然而，电流调光需要使用特定的电流驱动装置，成本较高且调光范围有限。

另外，RGB混合调光是一种常见的LED调色方法，适用于需要调整LED灯的色彩的场景。

RGB混合调光通过同时控制红、绿、蓝三种颜色的LED灯的亮度来产生不同的颜色组合。

通过控制三种颜色的亮度比例，可以调出所需的颜色效果。

这种调光方法常用于舞台照明、装饰照明等场合。

除了上述提到的调色方法，还有一些其他的LED调色方法值得一提。

例如，在RGBW调光中，加入了一个白光LED，可以实现更丰富的颜色效果和调光范围。

另外，色温调光是通过调节LED灯具的色温来实现调光效果。

色温越高，光线越白，色温越低，光线越暖。

这种调光方法常用于室内照明中，可以提供不同的光线色温选择，适应不同的场景需求。

总结来说，LED的调色方法有PWM调光、电流调光、RGB混合调光等多种选择。

根据不同的灯光需求和场景要求，可以选择合适的调光方法来实现所需的光效。

在实际应用中，需要综合考虑灯光亮度、调光范围、成本和颜色需求等因素，选择最适合的LED调色方法。

单片机PWM调光原理与实现方法近年来，随着LED灯具的广泛应用，调光技术也变得越来越重要。

单片机作为调光控制的核心部件之一，使用PWM（脉宽调制）技术可以实现灯光的亮度调节。

本文将介绍单片机PWM调光原理及实现方法。

一、PWM调光原理PWM是一种基于时间的调光方法，通过改变信号的高低电平持续时间的比例来调节灯光的亮度。

该方法适用于LED等光源，因为LED的发光亮度与通电时间成正比。

PWM调光原理如下：1. 设定周期：在PWM调光中，首先需要设定一个时间的基本周期。

周期越大，灯光的亮度变化也就越平滑。

典型的PWM周期一般为几十微秒。

2. 设定占空比：占空比是表示高电平时间占总周期时间的比例，通常以百分比表示。

占空比越高，灯光亮度越大；占空比越低，灯光亮度越小。

3. 生成PWM信号：根据设定的周期和占空比，单片机通过不断计数生成PWM信号。

当计数值小于占空比时，输出高电平；当计数值大于占空比时，输出低电平。

通过改变计数阈值，可以实现不同占空比的PWM信号。

4. 连接LED灯：通过PWM输出口将生成的PWM信号连接到LED灯。

当PWM信号为高电平时，LED点亮；为低电平时，LED熄灭。

通过不断重复生成PWM信号，可实现灯光的调光效果。

二、实现方法在单片机上实现PWM调光功能有多种方法，下面将介绍两种常见的实现方法。

1. 软件实现PWM调光软件实现PWM调光是通过单片机的定时器和计数器来实现的。

具体步骤如下：1) 设置定时器：选择适合的定时器工作模式，并设置定时周期。

定时周期即为PWM的周期。

2) 设置计数器：设置计数器的初值。

3) 发出PWM信号：当计数器值小于占空比时，输出高电平；否则输出低电平。

4) 重复步骤3，不断更新计数器的值，从而生成PWM信号。

2. 硬件实现PWM调光硬件实现PWM调光是通过使用专用的PWM模块和电路来实现的。

具体步骤如下：1) 配置PWM模块：根据单片机的特点，选择适合的PWM模块，并进行配置。

pwm控制led亮度的原理和方法以PWM控制LED亮度的原理和方法引言：在电子设备中，LED广泛应用于各种场景，如显示屏、照明等。

而控制LED的亮度是一项重要的任务。

本文将介绍使用PWM（脉宽调制）控制LED亮度的原理和方法。

一、PWM控制LED亮度的原理PWM是一种通过改变信号的占空比来控制电路输出的方法。

在LED控制中，通过改变LED的驱动电流来控制亮度。

而PWM控制LED亮度的原理就是通过改变PWM信号的占空比来改变驱动电流的平均值，从而控制LED的亮度。

PWM信号是一种周期性的方波信号，其周期T可以根据需要调节。

占空比D定义为PWM信号高电平的占比，即高电平时间TH与周期T的比值。

通过改变占空比D，可以改变PWM信号的高电平时间，进而改变驱动电流的平均值。

驱动电流的平均值与LED的亮度成正比。

当PWM信号的占空比D 较小时，驱动电流的平均值较小，LED的亮度较暗；当PWM信号的占空比D较大时，驱动电流的平均值较大，LED的亮度较亮。

二、PWM控制LED亮度的方法PWM控制LED亮度的方法主要有以下几种：1. 使用PWM芯片控制：在一些需要频繁调节LED亮度的场景中，可以使用专门的PWM芯片来控制。

这种方法需要外接PWM芯片，通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

2. 使用单片机控制：在一些需要程序化控制的场景中，可以使用单片机来控制PWM信号。

单片机具有较强的计算和控制能力，可以根据需要编写程序来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

3. 使用专用LED驱动芯片控制：在一些大规模LED灯光控制系统中，常常使用专用的LED驱动芯片来控制。

这些驱动芯片内部集成了PWM控制电路，可以直接通过设置相关寄存器来控制PWM信号的占空比。

通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。

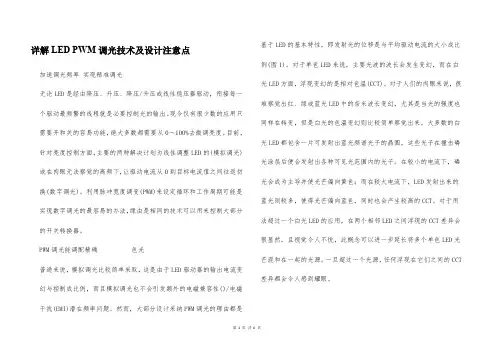

详解LED PWM调光技术及设计注意点加速调光频率实现精准调光无论LED是经由降压、升压、降压/升压或线性稳压器驱动，衔接每一个驱动最频繁的线程就是必要控制光的输出。

现今仅有很少数的应用只需要开和关的容易功能，绝大多数都需要从0～100%去微调亮度。

目前，针对亮度控制方面，主要的两种解决计划为线性调整LED的(模拟调光)或在肉眼无法察觉的高频下，让驱动电流从0到目标电流值之间往返切换(数字调光)。

利用脉冲宽度调变(PWM)来设定循环和工作周期可能是实现数字调光的最容易的办法，缘由是相同的技术可以用来控制大部分的开关转换器。

PWM调光能调配精确色光普通来说，模拟调光比较简单采取，这是由于LED驱动器的输出电流变幻与控制成比例，而且模拟调光也不会引发额外的电磁兼容性()/电磁干扰(EMI)潜在频率问题。

然而，大部分设计采纳PWM调光的理由都是基于LED的基本特性，即发射光的位移是与平均驱动电流的大小成比例(图1)。

对于单色LED来说，主要光波的波长会发生变幻，而在白光LED方面，浮现变幻的是相对色温(CCT)。

对于人们的肉眼来说，很难察觉出红、绿或蓝光LED中的奈米波长变幻，尤其是当光的强度也同样在转变，但是白光的色温变幻则比较简单察觉出来。

大多数的白光LED都包含一片可发射出蓝光频谱光子的晶圆，这些光子在撞击磷光涂层后便会发射出各种可见光范围内的光子。

在较小的电流下，磷光会成为主导并使光芒偏向黄色；而在较大电流下，LED发射出来的蓝光则较多，使得光芒偏向蓝色，同时也会产生较高的CCT。

对于用法超过一个白光LED的应用，在两个相邻LED之间浮现的CCT差异会很显然，且视觉令人不悦，此概念可以进一步延长将多个单色LED光芒混和在一起的光源。

一旦超过一个光源，任何浮现在它们之间的CCT 差异都会令人感到耀眼。

图1 采纳PWM调光的LED驱动器及波形LED创造商会在其产品的电流特性表中指定驱动电流的大小，其只会在这些特定电流条件下对产品的主波长或CCT提供保证。

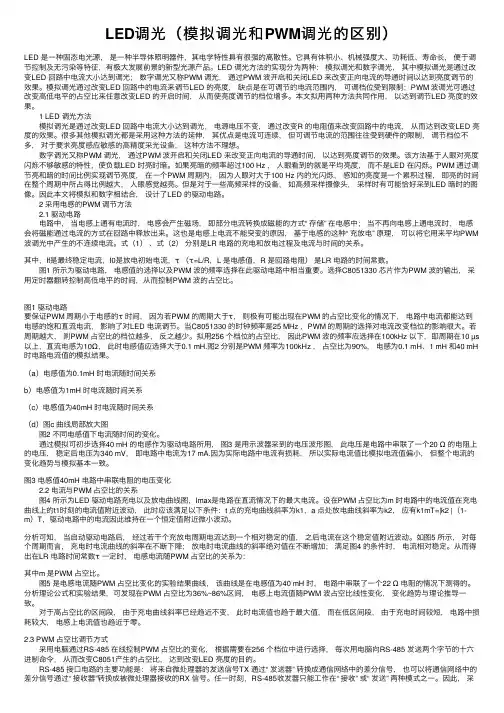

LED调光（模拟调光和PWM调光的区别）LED 是⼀种固态电光源，是⼀种半导体照明器件，其电学特性具有很强的离散性。

它具有体积⼩、机械强度⼤、功耗低、寿命长，便于调节控制及⽆污染等特征，有极⼤发展前景的新型光源产品。

LED 调光⽅法的实现分为两种：模拟调光和数字调光，其中模拟调光是通过改变LED 回路中电流⼤⼩达到调光；数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间以达到亮度调节的效果。

模拟调光通过改变LED 回路中的电流来调节LED 的亮度，缺点是在可调节的电流范围内，可调档位受到限制；PWM 波调光可通过改变⾼低电平的占空⽐来任意改变LED 的开启时间，从⽽使亮度调节的档位增多。

本⽂拟⽤两种⽅法共同作⽤，以达到调节LED 亮度的效果。

1 LED 调光⽅法 模拟调光是通过改变LED 回路中电流⼤⼩达到调光，电源电压不变，通过改变R 的电阻值来改变回路中的电流，从⽽达到改变LED 亮度的效果。

很多其他模拟调光都是采⽤这种⽅法的延伸，其优点是电流可连续，但可调节电流的范围往往受到硬件的限制，调节档位不多，对于要求亮度感应敏感的⾼精度采光设备，这种⽅法不理想。

数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间，以达到亮度调节的效果。

该⽅法基于⼈眼对亮度闪烁不够敏感的特性，使负载LED 时亮时暗。

如果亮暗的频率超过100 Hz ，⼈眼看到的就是平均亮度，⽽不是LED 在闪烁。

PWM 通过调节亮和暗的时间⽐例实现调节亮度，在⼀个PWM 周期内，因为⼈眼对⼤于100 Hz 内的光闪烁，感知的亮度是⼀个累积过程，即亮的时间在整个周期中所占得⽐例越⼤，⼈眼感觉越亮。

但是对于⼀些⾼频采样的设备，如⾼频采样摄像头，采样时有可能恰好采到LED 暗时的图像。

因此本⽂将模拟和数字相结合，设计了LED 的驱动电路。

2 采⽤电感的PWM 调节⽅法 2.1 驱动电路 电路中，当电感上通有电流时，电感会产⽣磁场，即部分电流转换成磁能的⽅式“ 存储” 在电感中；当不再向电感上通电流时，电感会将磁能通过电流的⽅式在回路中释放出来。

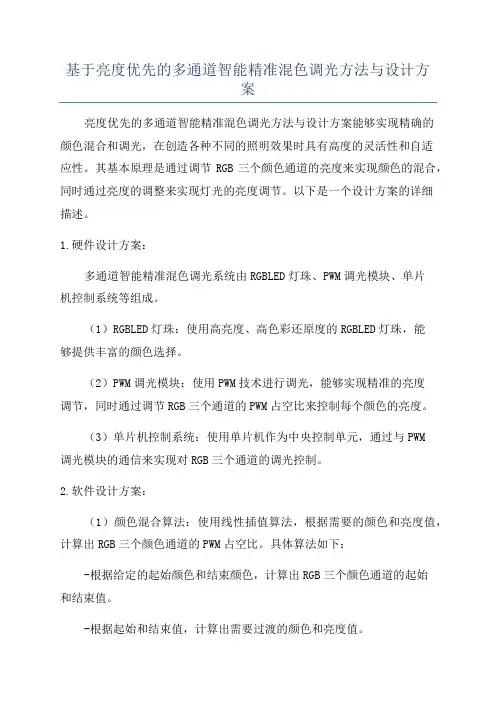

基于亮度优先的多通道智能精准混色调光方法与设计方案亮度优先的多通道智能精准混色调光方法与设计方案能够实现精确的颜色混合和调光，在创造各种不同的照明效果时具有高度的灵活性和自适应性。

其基本原理是通过调节RGB三个颜色通道的亮度来实现颜色的混合，同时通过亮度的调整来实现灯光的亮度调节。

以下是一个设计方案的详细描述。

1.硬件设计方案：多通道智能精准混色调光系统由RGBLED灯珠、PWM调光模块、单片机控制系统等组成。

（1）RGBLED灯珠：使用高亮度、高色彩还原度的RGBLED灯珠，能够提供丰富的颜色选择。

（2）PWM调光模块：使用PWM技术进行调光，能够实现精准的亮度调节，同时通过调节RGB三个通道的PWM占空比来控制每个颜色的亮度。

（3）单片机控制系统：使用单片机作为中央控制单元，通过与PWM调光模块的通信来实现对RGB三个通道的调光控制。

2.软件设计方案：（1）颜色混合算法：使用线性插值算法，根据需要的颜色和亮度值，计算出RGB三个颜色通道的PWM占空比。

具体算法如下：-根据给定的起始颜色和结束颜色，计算出RGB三个颜色通道的起始和结束值。

-根据起始和结束值，计算出需要过渡的颜色和亮度值。

-根据过渡的颜色和亮度值，计算出RGB三个颜色通道的PWM占空比。

（2）亮度调节算法：通过调节RGB三个颜色通道的PWM占空比来实现灯光的亮度调节。

具体算法如下：-根据给定的亮度值，计算出RGB三个颜色通道的PWM占空比。

-根据PWM占空比，调节RGBLED灯珠的亮度。

3.系统工作流程：（1）用户输入需要的颜色和亮度值。

（2）系统根据输入的颜色值计算出RGB三个通道的PWM占空比，并将计算结果发送给PWM调光模块。

（3）PWM调光模块根据接收到的PWM占空比，调节RGBLED灯珠的亮度。

（4）用户可以通过调节亮度值来控制灯光的明亮度，系统会根据亮度值重新计算PWM占空比，并进行调光。

总结：以上就是基于亮度优先的多通道智能精准混色调光方法与设计方案的详细描述。

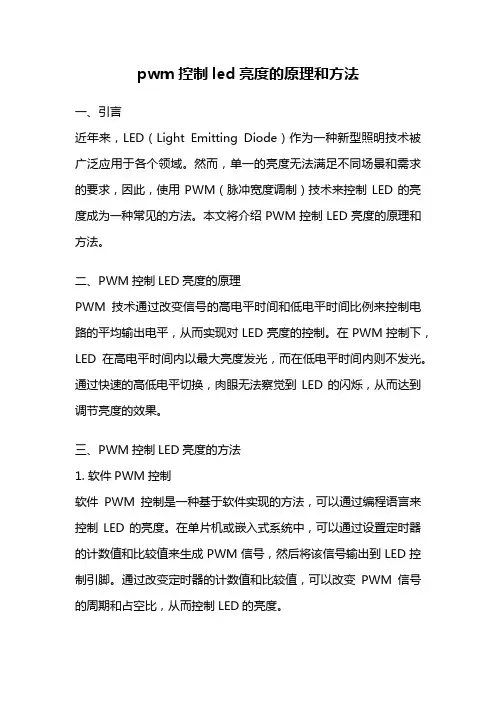

pwm控制led亮度的原理和方法一、引言近年来，LED（Light Emitting Diode）作为一种新型照明技术被广泛应用于各个领域。

然而，单一的亮度无法满足不同场景和需求的要求，因此，使用PWM（脉冲宽度调制）技术来控制LED的亮度成为一种常见的方法。

本文将介绍PWM控制LED亮度的原理和方法。

二、PWM控制LED亮度的原理PWM技术通过改变信号的高电平时间和低电平时间比例来控制电路的平均输出电平，从而实现对LED亮度的控制。

在PWM控制下，LED在高电平时间内以最大亮度发光，而在低电平时间内则不发光。

通过快速的高低电平切换，肉眼无法察觉到LED的闪烁，从而达到调节亮度的效果。

三、PWM控制LED亮度的方法1. 软件PWM控制软件PWM控制是一种基于软件实现的方法，可以通过编程语言来控制LED的亮度。

在单片机或嵌入式系统中，可以通过设置定时器的计数值和比较值来生成PWM信号，然后将该信号输出到LED控制引脚。

通过改变定时器的计数值和比较值，可以改变PWM信号的周期和占空比，从而控制LED的亮度。

2. 硬件PWM控制硬件PWM控制是一种基于专用硬件电路实现的方法，可以直接控制LED的亮度。

常见的硬件PWM控制器有NE555、ATMega328P等。

这些控制器内置了PWM发生器，可以直接输出PWM信号。

通过调节PWM信号的周期和占空比，可以实现对LED亮度的调节。

3. 电路PWM控制电路PWM控制是一种基于电路设计实现的方法，可以通过改变电路中元件的数值来控制LED的亮度。

常见的电路PWM控制器有555定时器电路、RC电路等。

通过改变电路中的电阻、电容或电感等元件的数值，可以改变PWM信号的周期和占空比，从而控制LED的亮度。

四、PWM控制LED亮度的优势1. 节能：PWM控制LED的亮度时，当LED处于低电平状态时，相当于关闭了LED，从而节省了能源。

2. 稳定性好：PWM控制LED的亮度时，LED的亮度变化平稳，不会受到电源波动等因素的影响。

通过LED灯串调光实现照明器调色在许多固态照明(SSL)应用中，如建筑、区域、射灯中，色彩的精度非常重要。

目前市场上也存在许多可以在照明过程中调色的产品，可用于设置白点或CCT。

LED是一种实现精确色彩照明的理想光源，其色彩变换可通过混合不同颜色的LED来实现，如红、蓝、绿这几种单色来实现。

混合LED色彩时，需要调整一个或多个LED灯串的亮度以实现所需的颜色混合。

用颜色混合来调整LED光照的方法有很多种，下文将逐一进行分析。

单个LED管芯只能发射单色光，要获得多个颜色，可以同时使用三种主色(红、绿、蓝，RGB)LED以实现色彩混合。

只需切换红色、绿色和蓝色LED通道，就可以生成7种基本色，即红、绿、蓝、黄、紫、白色以及浅绿色。

要生成更多的色彩，就可以调整每个LED 通道的亮度，这一步又可以通过调整流经每个LED灯串的电流来实现。

从根本上说，实现LED调光的方式有两种：模拟/线性电流控制，和脉冲宽度调制(PWM)。

二者都是通过控制流经每个LED灯串的平均电流来调整LED的亮度，且都可以应用到开关电源或线性LED驱动器。

图1显示的是一个基于TPS92660的双灯串LED驱动器，包含一个巴克切换器和一个线性调节器。

两个LED灯串均可利用模拟或PWM技术进行调光，这两项技术各有优劣势。

在大多数应用中，调光方式的选择一般基于色彩混合性能要求。

模拟调光模拟调光是通过调整IC内部的LED电流参考电压，或通过调整IC外部的LED电流检测电压来实现的。

对于大多数LED驱动器(包括切换调节器和线性调节器)，LED电流由以下方程式决定：其中VREF表示IC内部LED电流参考电压，RSNS表示电流检测电阻。

某些情况下可通过改变VREF来调整LED电流，但值得注意的是并非所有的LED 驱动器IC中的电流参考电压都可调。

对于那些可调的IC，通常有两种方式可以实现：一是向参考电压调节引脚施加模拟电压(其中一个示例则为德州仪器的LM3409)，二是利用诸如I2C的数字通信接口来调整参考电压(示例为德州仪器的TPS92660，其中I2C接口允许用户通过I2C命令实现LED电流参考电压的调整)。

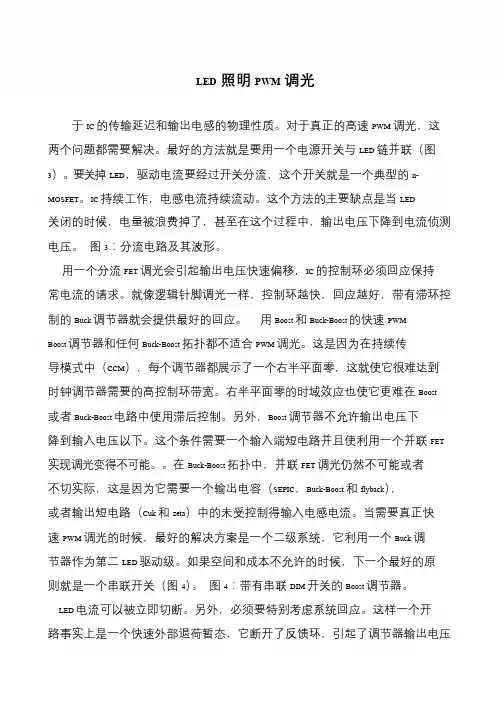

LED照明PWM调光于IC 的传输延迟和输出电感的物理性质。

对于真正的高速PWM 调光，这两个问题都需要解决。

最好的方法就是要用一个电源开关与LED 链并联（图3）。

要关掉LED，驱动电流要经过开关分流，这个开关就是一个典型的n- MOSFET。

IC 持续工作，电感电流持续流动。

这个方法的主要缺点是当LED关闭的时候，电量被浪费掉了，甚至在这个过程中，输出电压下降到电流侦测电压。

图3：分流电路及其波形。

用一个分流FET 调光会引起输出电压快速偏移，IC 的控制环必须回应保持常电流的请求。

就像逻辑针脚调光一样，控制环越快，回应越好，带有滞环控制的Buck 调节器就会提供最好的回应。

用Boost 和Buck-Boost 的快速PWM Boost 调节器和任何Buck-Boost 拓扑都不适合PWM 调光。

这是因为在持续传导模式中（CCM），每个调节器都展示了一个右半平面零，这就使它很难达到时钟调节器需要的高控制环带宽。

右半平面零的时域效应也使它更难在Boost或者Buck-Boost 电路中使用滞后控制。

另外，Boost 调节器不允许输出电压下降到输入电压以下。

这个条件需要一个输入端短电路并且使利用一个并联FET 实现调光变得不可能。

在Buck-Boost 拓扑中，并联FET 调光仍然不可能或者不切实际，这是因为它需要一个输出电容（SEPIC，Buck-Boost 和flyback），或者输出短电路（Cuk 和zeta）中的未受控制得输入电感电流。

当需要真正快速PWM 调光的时候，最好的解决方案是一个二级系统，它利用一个Buck 调节器作为第二LED 驱动级。

如果空间和成本不允许的时候，下一个最好的原则就是一个串联开关（图4）。

图4：带有串联DIM 开关的Boost 调节器。

LED 电流可以被立即切断。

另外，必须要特别考虑系统回应。

这样一个开路事实上是一个快速外部退荷暂态，它断开了反馈环，引起了调节器输出电压。

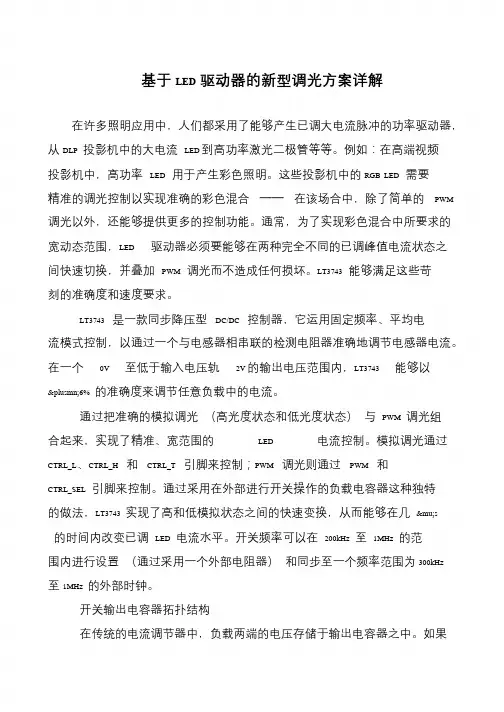

基于LED驱动器的新型调光方案详解在许多照明应用中，人们都采用了能够产生已调大电流脉冲的功率驱动器，从DLP 投影机中的大电流LED 到高功率激光二极管等等。

例如：在高端视频投影机中，高功率LED 用于产生彩色照明。

这些投影机中的RGB LED 需要精准的调光控制以实现准确的彩色混合──在该场合中，除了简单的PWM 调光以外，还能够提供更多的控制功能。

通常，为了实现彩色混合中所要求的宽动态范围，LED 驱动器必须要能够在两种完全不同的已调峰值电流状态之间快速切换，并叠加PWM 调光而不造成任何损坏。

LT3743 能够满足这些苛刻的准确度和速度要求。

LT3743 是一款同步降压型DC/DC 控制器，它运用固定频率、平均电流模式控制，以通过一个与电感器相串联的检测电阻器准确地调节电感器电流。

在一个0V 至低于输入电压轨2V 的输出电压范围内，LT3743 能够以±6% 的准确度来调节任意负载中的电流。

通过把准确的模拟调光（高光度状态和低光度状态）与PWM 调光组合起来，实现了精准、宽范围的LED 电流控制。

模拟调光通过CTRL_L、CTRL_H 和CTRL_T 引脚来控制；PWM 调光则通过PWM 和CTRL_SEL 引脚来控制。

通过采用在外部进行开关操作的负载电容器这种独特的做法，LT3743 实现了高和低模拟状态之间的快速变换，从而能够在几μs 的时间内改变已调LED 电流水平。

开关频率可以在200kHz 至1MHz 的范围内进行设置（通过采用一个外部电阻器）和同步至一个频率范围为300kHz 至1MHz 的外部时钟。

开关输出电容器拓扑结构在传统的电流调节器中，负载两端的电压存储于输出电容器之中。
