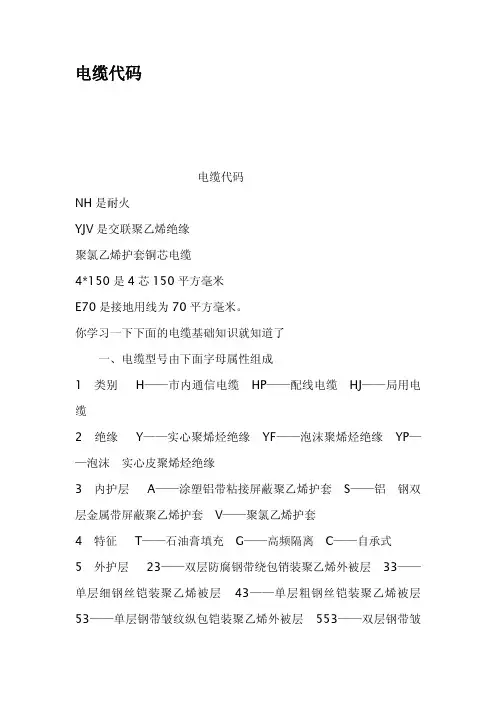

电缆代码电缆代码NH是耐火YJV是交联聚乙烯绝缘聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了一、电缆型号由下面字母属性组成1类别H——市内通信电缆HP——配线电缆HJ——局用电缆2绝缘Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫实心皮聚烯烃绝缘3内护层A——涂塑铝带粘接屏蔽聚乙烯护套S——铝钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套4特征T——石油膏填充G——高频隔离C——自承式5外护层23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示高分子材料用英文名的第位字母表示每项可以是1-2个字母第6项是1-3个数字。
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料故铜芯代号T省写但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号电气装备用电线电缆类和通信电缆类也不列明但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记在“-”后以拼音字母标记。
有时为了突出该项把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹(轧纹)钢带---6双铝(或铝合金)带---7铜丝编织---8钢丝编织三、常规电缆的规格型号、名称、使用范围VV VLVVY VLY聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中电缆不能承受机械外力作用。
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
常规电缆的型号、名称及用途■常规电缆的型号、名称及用途1VV VLV VY VLY聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用VV32 VLV32 VV33 VLV33VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力2YJV YJLV YJY YJLY交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力3KVV KVVR KVY KVYR聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22 KVV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯/聚乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力4 JKV JKLV JKY JKLY JKYJJKLYJ聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆用于架空电力传输等场所JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线JKLYJ/Q 交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力5 LJ LGJ 铝绞线及钢芯铝绞线用于架空固定敷设6227IEC01(BV）227IEC002(RV）227IEC05(BV）227IEC06(RV） 227IEC07（BV—90）227IEC08(RV-90) 227IEC10（BVV) 227IEC52（RVV)227IEC53(RVV） BLV BVRBVV BLVV BVVB BLVVB聚氯乙烯绝缘电线用于室内布线特种电缆的型号、名称及用途1 ZR-X 阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所2 GZR—X 隔氧层阻燃电缆3 WDZR—X 低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所4 GWDZR—X 隔氧层低烟无卤阻燃电缆5 NH—X 耐火电缆敷设在对耐火有要求的室内、隧道及管道中，GNH电缆除耐火外要求高阻燃的场所6 GNH—X 隔氧层耐火电缆7 WDNH—X 低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所8 GWDNH-X 隔氧层低烟无卤耐火电缆9 FS—X 防水电缆敷设在地下水位常年较高，对防水有较高要求的地区10 H—X 耐寒电缆敷设在环境温度常年较低，对抗低温有较高要求的地区11 FYS—X 环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆12 FYSZR—X 环保型防白蚁、防鼠阻燃电缆注： 1。
特种电缆的型号、名称及用途
RVV系列铜芯聚氯乙烯绝缘聚氯乙烯护套软电线产品简介
RVV、RVVB型铜芯聚氯乙烯绝缘聚氯乙烯护套圆型、平安安装用软电线
一、适用范围
产品用于交流额定电压300/300V和300/500V及以下的电器设备、照明、自动化装置等在干燥及潮湿场所可移动的连接。
电线的线芯长期允许工作温度不超过+70℃，电线的安装温度应不低于-15℃
二、产品标准：JBB734-98
三、技术参数
注：
1. X-表示常规的电缆型号。
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。
二者除了具有比较接近的辣味外，其它的如：辣味口感\香味\化学成分\化学结构式\化学分子式\CAS №\挥发性\毒性与否\颜色\结晶形状\......是完全不一样的。
总的来说：是两种不同的物质！辣椒碱产品概述辣椒素又名辣椒碱（capsaicin），是一种含香草酰胺的生物碱，通常其制得途径主要有天然辣椒碱和合成辣椒碱。
天然辣椒碱是辣椒中辛辣味和具有药物功能的主要来源，因其品种、成熟程度等因素的不同，它在辣椒中的含量为0.1～1％之间。
天然辣椒碱是一种混合生物碱，由辣椒碱（～69％）、二氢辣椒碱（～22％）、降二氢辣椒碱（～7％）、高降二氢辣椒碱（～1％）、高辣椒碱（～1％）、和微量的壬酰荚兰胺、辛酰香荚兰胺等系列同类物族所组成，它们均为邻甲氧基酚的衍生物。
其中辣椒碱（8－甲基－N－香兰基－6－壬烯基酰胺）是天然辣椒碱中最具有强烈的辛辣味和非常强烈的刺激性，是辣椒果实中辛辣的主要化学成份。
其纯品为白色片状晶体，熔点为65-66℃，沸点范围为210～220℃，易溶于甲醇、乙醇、丙酮、三氯甲烷、二氯甲、乙酸乙酯及碱性水溶液中,难溶于冷水，在高温下产生刺激性气体。
天然辣椒素具有抗病菌、抗肿瘤和镇痛消炎作用，能促进胃液分泌、增强食欲，促进血液循环，提高机体的抗病能力，还有驱虫、发汗、无瘾镇痛等功效；可用于高档特种防污涂料，可以防止海洋水生生物对船体的附着，在电缆料中加入适量的辣素，可以有效地驱赶老鼠对电缆的咬啃，在农药、医药、轻工、食品添加剂等方面具有较高的应用价值；在美国、西欧、日本、韩等国家，已经形成广阔的市场。
其中医药占60%，农药占5%，其他占25%。
但由于天然辣椒碱由香草酰胺的系列同系物组成，要得到高纯度的8－甲基－N－香兰基－6－壬烯基酰胺很困难。
目前我国市场高纯度的辣椒碱主要依赖进口，其价格高达4万元美金/公斤；国产95%天然辣椒碱市场销售价格也约4万元人民币/公斤。
因此最近，天然辣椒素的提取新工艺和高纯度纯化研究成为国内外此领域的研究热点。
电线电缆通用名称总汇电力电缆：控制电缆、耐磨电缆、耐水电缆、耐油电缆、耐刻痕电缆、耐酸电缆、耐低温电缆、耐寒电缆、防水电缆、防腐电缆、屏蔽型电力电缆、屏蔽电缆、铠装电缆、绝缘电线、护套电线、消磁站用电力软电缆、安装（屏蔽）电缆、局用电缆、变频器用电力电缆、聚氯乙绝缘尼龙护套电线电缆、软电缆、弹簧电线、螺旋电缆、汽车弹簧、拖链电缆、信号电缆、铁路用信号电缆、通讯电缆、监视电缆、屏蔽监视电缆、仪表电缆、特种电缆、低烟无卤电缆、变频器专用电缆、变频电缆、航空高温导线、阻燃电缆、分支电缆、预分支电缆、多芯分支电缆、传感器电缆、聚乙烯绝缘电缆、隔氧层阻燃电缆、波纹铝护套电力电缆、6－35KV中压交联电力电缆、110KV交联聚乙烯绝缘电力电缆、1－3KV聚氯乙烯绝缘电力电缆、1－35KV架空绝缘电缆、PVC控制电缆、YG硅橡胶电缆、波管电缆、海底电缆、金属屏蔽电力电缆、核电站用电缆、尼龙护套电缆、电缆分配系统用纵孔聚乙烯绝缘同轴射频电缆、聚乙烯绝缘导引电缆、辐照交联聚乙烯电缆、电机引接线、电机绕组引接电缆、70℃电机绕组引接软电缆、90℃电机绕组引接软电缆、180℃电机绕组引接软电缆、自控温系列伴热电缆、丁腈聚氯乙烯烯复合物电缆!架空电缆：平行集束导线、、集束导线、高压电缆、低压电缆、交联电缆、钢芯铝绞线、祼电线（包括铜绞线、铝绞线、钢芯铝绞线、防腐型钢芯铝绞线）、铝锌合金镀层钢丝是一种耐高温腐蚀产品!民用电缆：铝芯地埋线、民用电线、地埋电线、安装电线、连接电线、清洁电缆、环保电缆、防白蚁防鼠电缆、消防控制电缆、消防电力电缆、电视电缆、视频电缆、同轴电缆、同轴射频电缆（视频线缆）、报警电缆、感温报警电缆、火灾报警电缆、元毒无害电缆、建筑线、祼电线、电话电线、摄影光源软电缆、影视灯光电缆、影视灯光设备用射频线电缆、阻燃柔性电缆、影视设备摄影光源软电缆、无线电装置电缆、市内通信电缆、实心聚乙烯绝缘射频电缆、光纤光缆、区域网路电缆!矿用电缆：煤矿用电缆、本安电缆、防爆电缆、本安防爆电缆、油田用电缆、油矿井用电缆、石油平台电缆、承荷探测电缆、采煤机用移动电缆、移动电缆、电钻用电缆、矿工帽电线、矿用通讯电缆、矿用信号电缆、矿用通信电缆、矿用控制电缆、矿用电话电缆、传感器电缆、矿用监测电缆、矿用监控电缆、矿用阻燃漏泄电缆、矿用阻燃通信光缆，矿用同轴射频电缆、煤矿用泄漏电缆、煤矿用阻燃通信电缆、煤矿用阻燃信号电缆、煤矿用阻燃通讯电缆、煤矿用阻燃控制电缆、矿用本安信号光缆分线盒、矿用本安型接线盒、矿用防爆型接线盒。
常⽤电线电缆的型号分类及使⽤范围常⽤电线电缆的型号分类及使⽤范围规格型号名称使⽤范围VV VLV 聚氯⼄烯绝缘聚氯⼄烯敷设在室内、隧道及管道中，电缆不能承受机械外⼒作⽤。
VY VLY 聚⼄烯护套电⼒电缆VV22 VLV22 VV23 VLV23聚氯⼄烯绝缘聚氯⼄烯聚⼄敷设在室内、隧道内直埋⼟壤，电缆能承受机械外⼒作⽤。
烯护套钢带铠装电⼒电缆 VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯⼄烯绝缘聚氯⼄烯敷设在⾼落差地区，电缆能承受机械外⼒作⽤及相当的拉⼒。
聚⼄烯护套钢丝铠装电⼒电缆 YJV YJLV 交联聚⼄烯绝缘聚氯⼄烯敷设在室内、隧道及管道中，电缆不能承受机械外⼒作⽤。
YJY YJLY聚⼄烯护套电⼒电缆YJV22 YJLV22 YJV23 YJLV23 交联聚⼄烯绝缘聚氯⼄烯敷设在室内、隧道内直埋⼟壤，电缆能承受机械外⼒作⽤。
聚⼄烯护套钢带铠装电⼒电缆 YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚⼄烯绝缘聚氯⼄烯敷设在⾼落差地区，电缆能承受机械外⼒作⽤及相当的拉⼒。
聚⼄烯护套钢丝铠装电⼒电缆 KVV KVVR 聚氯⼄烯绝缘聚氯⼄烯敷设在室内、电缆沟、管道内及地下。
KVY KVYR 聚⼄烯护套控制电缆 KVV22 KVV23聚氯⼄烯绝缘聚氯⼄烯敷设在室内、电缆沟、管道内及地下，电缆能承受机械外⼒作⽤。
聚⼄烯护套钢带铠装控制电缆KVVP KVVP2 KVVRP 聚氯⼄烯绝缘聚氯⼄烯护套铜带敷设在室内、电缆沟、管道内及地下，电缆具有防⼲扰能⼒。
铜丝编织屏蔽控制电缆 KYJV KYJVR KYJY KYJYR 交联聚⼄烯绝缘聚氯⼄烯敷设在室内、电缆沟、管道内及地下。
聚⼄烯护套控制电缆KYJV22 KYJV23交联聚⼄烯绝缘聚氯⼄烯敷设在室内、电缆沟、管道内及地下，电缆能承受机械外⼒作⽤。
聚⼄烯护套钢带铠装控制电缆KYJVP KYJYP2KYJYRP 交联聚⼄烯绝缘聚氯⼄烯敷设在室内、电缆沟、管道内及地下，电缆具有防⼲扰能⼒。

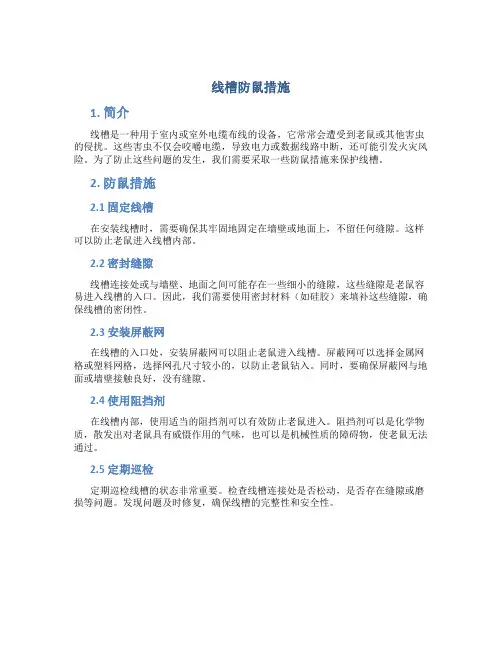

线槽防鼠措施1. 简介线槽是一种用于室内或室外电缆布线的设备，它常常会遭受到老鼠或其他害虫的侵扰。
这些害虫不仅会咬嚼电缆，导致电力或数据线路中断，还可能引发火灾风险。
为了防止这些问题的发生，我们需要采取一些防鼠措施来保护线槽。
2. 防鼠措施2.1 固定线槽在安装线槽时，需要确保其牢固地固定在墙壁或地面上，不留任何缝隙。
这样可以防止老鼠进入线槽内部。
2.2 密封缝隙线槽连接处或与墙壁、地面之间可能存在一些细小的缝隙，这些缝隙是老鼠容易进入线槽的入口。
因此，我们需要使用密封材料（如硅胶）来填补这些缝隙，确保线槽的密闭性。
2.3 安装屏蔽网在线槽的入口处，安装屏蔽网可以阻止老鼠进入线槽。
屏蔽网可以选择金属网格或塑料网格，选择网孔尺寸较小的，以防止老鼠钻入。
同时，要确保屏蔽网与地面或墙壁接触良好，没有缝隙。
2.4 使用阻挡剂在线槽内部，使用适当的阻挡剂可以有效防止老鼠进入。
阻挡剂可以是化学物质，散发出对老鼠具有威慑作用的气味，也可以是机械性质的障碍物，使老鼠无法通过。
2.5 定期巡检定期巡检线槽的状态非常重要。
检查线槽连接处是否松动，是否存在缝隙或磨损等问题。
发现问题及时修复，确保线槽的完整性和安全性。
3. 问题与解决方案3.1 问题：老鼠钻入线槽如果线槽没有采取防鼠措施，老鼠可能会钻入线槽内部，咬断电缆，导致线路中断。
解决方案：采取上述的防鼠措施，包括固定线槽、密封缝隙、安装屏蔽网、使用阻挡剂等。
3.2 问题：线槽连接处松动线槽连接处如果松动，将会导致线槽与墙壁或地面之间出现缝隙，为老鼠进入线槽提供便利。
解决方案：定期巡检线槽的连接处，确保其固定牢固，没有松动情况。
3.3 问题：线槽存在缝隙或磨损线槽使用一段时间后，可能会出现缝隙或磨损现象，从而为老鼠进入提供机会。
解决方案：定期检查线槽的状况，如发现缝隙或磨损，及时使用密封材料修复，确保线槽的完整性。
4. 合规要求在设计和安装线槽时，还需要遵守相关的合规要求，以确保线槽的使用安全和性能。
电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。
B系列电线属于布电线，因此以B开头。
电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。
绝缘电线也称为布电线，指包覆绝缘层的电线，包括各种连接线和安装线。
其中V代表PVC聚氯乙烯即塑料，L代表铝芯，T代表铜芯（一般省略不写），R代表软，增加导体根数可以使电线更软。
例如，BV是铜芯聚氯乙烯绝缘电线，BLV是铝芯聚氯乙烯绝缘电线，BVR是铜芯聚氯乙烯绝缘软电线。
以上电线结构为导体+绝缘。
以2.5mm2为例，BV有1根直径为1.78mm和7根直径为0.68mm两种，BLV有1根直径为1.78mm，BVR有19根直径为0.41mm。
RV是铜芯聚氯乙烯绝缘连接软电线，比BVR更软，2.5mm2的RV有49根0.25mm铜丝。
RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。
此外，我们最常用的“护套线”是BVVB，铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，即2根BV线加一层白色护套。
护套线是指带有护套层的单芯或多芯电线，带护套的电线更安全。
常用的护套线有RVV、BVV、RVVB、BVVB等型号。
护套线可分为硬护套线和软护套线两种，根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般为多芯，扁护套线一般为单芯。
YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆，其中Y代表聚乙烯，J代表交联，V代表聚氯乙烯护套。
YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等，规格从1.5平方到240平方不等，颜色为黑色。
铜质为国标无氧铜（紫铜），护套为聚氯乙烯PVC。
YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时也可根据用户需要定做电缆。
YJV电缆适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般用于电路传输的主干道，额定电压为电力线路输配电用（一般额定电压为U0/U）0.6/1---26/35kv。
NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。
有时为了突出该项，把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹(轧纹)钢带---6双铝(或铝合金)带---7铜丝编织---8钢丝编织三、常规电缆的规格型号、名称、使用范围VV VLVVY VLY 聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆，敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
BV-3*4（平方）-SC20 FC。
BV----导线代号(塑料保护铜芯线)3*4（平方）---3根四平方的导线.SC20 FC。
WC----20mm的电线保护管沿墙和地面暗敷.电缆型号NHVV-4*2.5-SC型号中的sc20，WE,FC.WC分别是什么意思，20-WE，NH-BV-3X4-SC20-FC.WC怎么解释sc20:直径为20的水煤气钢管敷设WE沿墙敷设FC暗敷在地面内或地板内WC暗敷在墙内不清楚的可再问!电气照明系统图中zr-bv-3*4-sc20-fd是什么意思ZR---阻燃.BV---导线代号(塑料绝缘铜导线)3X4---3芯(单芯截面为4mm2)SC20---SC为焊接钢管,20为钢管管径20mmFD---为配线方式(楼层配线架)NH是什么意思？YJV是什么意思？4*150是电缆截面？E70mm2又是啥意思？对于这些电缆表示有很多：ZBN-YJV-5*10MM2铜芯电缆敷设，KVV22-2*1.5MM2控制电缆敷设，ZD-BV-2*4+E4MM2铜芯导线管内穿线，ZDN-KVV-7*1.5MM2消防联动直接启泵控制线，ZN-BV-2*2.5+E2.5MM2铜芯导线管内穿线这些符号都是代表什么意思?NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆主要分类裸电线体制品本类产品的主要特征是:纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。
电力电缆电气装备用电线电缆该类产品主要特征是:品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特别场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
通讯电缆及光纤随着通讯行业的飞速进展，从过去的简洁的电话电报线缆进展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而匀称，制造精度要求高。
绕组线绕组线是一种具有绝缘层的导电金属电线，用以绕制电工产品的线圈或绕组。
起作用时通过电流产生磁场，或切割磁力线产生感应电流，实现电能和磁能的转换，故又成为电磁线。
结构材料电线电缆产品绝大多数是截面（横断面）外形全相同（忽视因制造而产生的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所打算的。
所以讨论分析线缆产品的结构组成，只需从其截面来观看分析。
电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。
依据产品的使用要求和应用场合，有的产品结构极为简洁。
2.电缆材料从某种意义上讲，电线电缆制造行业是一个材料精加工和组装的行业。
一是材料用量巨大，线缆产品中的材料费用要占制造总成本的80-90%;二是所用材料的类别、品种特别多，性能要求特殊高，如导体用铜，要求铜的纯度要在99.95%以上，有的产品要采纳无氧高纯铜;三是材料的选用会对制造工艺、产品的性能以及使用寿命起到打算性的影响。
同时，电线电缆制造企业的效益也与材料的选用、加工和生产管理中能否科学地节约材料亲密相关。
因此，在设计电线电缆产品时必需与材料的选用同时进行，一般实行选用几种材料，通过工艺和与性能筛选试验后确定。
环保型防蚁鼠电缆在公共设施建筑上广泛运用发布日期：2007-03-05浏览量：29830【字体：大中小】
电缆工业，如果从1744年第一根铜线算起，已经有了超过250年的历史，现在，它已经开始进行广泛的研究并寻找生产电缆的最佳方案，来对我们的地球和后代负责。这就是现在大多数行业和工业企业开始考虑采用新材料、新技术、新装备以使他们的产品与环境更加合谐的根本原因。一、环保绿色电缆目前我国企业生产的电线电缆产品大量的是传统产品，多年来，国内市场上使用的电缆电线，其绝缘材料主要是聚氯乙烯和聚乙烯材料。这种采用传统的聚氯乙烯、聚乙烯工艺生产的电线电缆短路时易发生火灾，燃烧时烟气密度大，并可产生大量有害卤素气体，直接危害用户的身心健康和财产安全。1.环保型电线电缆的特点及应用前景随着人类社会的不断进步，人们对环境保护的意识也逐步提高，生态环境、环保产品、“绿色”食品、“绿色”工程等等成为人们关注的焦点之一。在电线电缆行业里，同样也出现了诸如清洁电缆、“绿色”电缆、环保型电缆等提法。1.1环保型电线电缆的特点环保型电线电缆就电缆本身而言应具有以下几个方面的特征：（1）制造电线电缆用的原材料、辅助材料应是不污染周围环境的。（2）电线电缆材料中不含有氯、溴、氟等卤素，在紧急状态下（如电气事故、火灾），不应产生有害气体及腐蚀性气体。（3）燃烧时发烟量少，具有较好的阻燃性。（4）不含有能对环境造成有害影响的铅、镉等重金属，不含环境激素，不污染土壤。（5）电线电缆废弃后可回收再生利用，货掩埋、焚烧时不对环境产生危害。对生产厂家而言，在生产电线电缆的各个工序中所产生的噪声、粉尘和排放物应符合有关环境保护方面的规定和相关标准的要求，生产过程中应不对人体健康和周围环境造成危害。常规的PVC等材料的电线电缆是相当严重的污染源。在制造、使用及废弃处理时，都会产生大量的二恶英、卤氢酸、铅等有害物质；PVC材料燃烧时会发生很大的浓烟，并产生有害的HCL气体；而且大部分PVC材料中含有Pb（铅）、Cd（镉）等（用作电缆稳定剂）多种有害重金属，会对人体健康造成一定的危害；焚烧或掩埋后，会造成对土壤和水源的污染。而另有一些专家则认为：环保要求可分为不同等级，任何减少污染的措施均是积极的环保行为，因此，环保型电缆可以分为不同的等级，正如按其阻燃特性和耐火特性可分为A、B、C三个不同的等级一样。1.2环保型电线电缆发展前景今后，非环保型电缆的出口也将受到很大的限制，很多国家和地区已设置了“绿色”壁垒，要求出口企业具备ISO14000环境管理体系的认证证书，并取得有关国家（或公司）授予的“环境标志”，认定其产品为环保型产品后，才能向这些国家和地区出口。1998年，北京市供电局颁文规定，在所辖系统禁用PVC电缆。2001年，有关部门颁布了光缆用低烟无卤材料相关标准。同年，公安部颁布了阻燃及耐火电缆分级和有关要求。2002年，北京市政府向国际奥委会承诺奥运村将全部采用环保型建筑材料。并做出决定，从2002年年底开始，在上海、北京等城市大型公共活动场所，禁止使用PVC等非环保型电缆产品。2008年的北京奥运村、2010年的上海世博会都宣布了将全部使用环保型电缆产品的相关政策规定信息。我国国家质量监督检验检疫总局和国家环保总局以联合设立了“全国环境管理标准化委员会”（CSBTS/TC207），并已对一批企业完成了ISO14000环境管理体系的认证工作。随着2008年北京申奥成功，中国政府已提出了“绿色”奥运的目标，北京市政府向国际奥委会承诺2008年北京奥运村将全部采用环保型的材料，非环保型电线电缆将不能进入奥运建设项目。机车车辆、船舶、地铁、大型娱乐场所等重要场合也将越来越多低使用环保型电线电缆。此外，一些与我们密切接触的物品，例如：儿童电动玩具、家用电器（电冰箱）等也应采用环保型电线电缆。我们相信，环保型电缆的开发和利用，有着非常广阔的发展前景。2.开发环保电线电缆刻不容缓今年，环保电线电缆将提上议事日程。我们往往是说得多而做得少。环保电线电缆已经不再只是一条技术信息，而是实实在在的、必须认真实施的技术开发工作。欧盟制定的ROHS指令要求，从2006年7月1日起，在新投放市场的电子电器设备中禁止使用铅、汞、镉、六价铬、多溴二苯醚和多溴联苯等有害物质。日本各大电器公司也有相应的要求，要求从2006年3月起，各种电器中所用电线电缆要通过相关环保认证。我国电线电缆达不到国外的环保要求，生产电线电缆所需的阻燃剂中多含有多溴二苯醚和多溴联苯，所以出口收到严重阻碍。(1)电缆工业确确实实在污染着周围的环境，而我们对环境问题又是如此地重视。(2)采购商特别是政府采购部门推行的绿色采购计划，使环保电缆的生产商可得到更大的利润。(3)我们拥有越来越严格的关于环境保护的专门法律法规，如果不作好执行它们的准备，生产商至少将无法控制与环境相关的一些支出。欧盟两项环保新指令的实施生效，无疑对中国电子电气设备制造厂商设置了一道技术壁垒，但是也将促生中国环保电子电气设备以及与之配套的环保电线电缆。这两项指令是：WEEE和RoHS。WEEE指令的主要内容是：自2005年8月13日起，欧盟市场上流通的电气电子设备的生产商（包括其进口商和经销商），必须在法律意义上按其产品所占市场份额的比例，承担支付自己报废产品回收费用的责任。RoHS指令的主要内容是：2006年7月1日以后，投放欧盟市场的电气和电子产品不得含有铅、汞、镉、六价铬、多溴联苯和多溴联苯醚等6种有害物质。据了解，珠三角的绝大部分电子电气设备配套电线制造厂商，尤其是OEM企业，都已经开始按照欧盟标准和日本标准制造环保电线。3.低烟无卤阻燃电缆不算是环保型电缆环保型电缆应具有低烟、无卤、阻燃、不产生二恶英致癌物质和其他腐蚀性、毒性气体、不含铅和镉等重金属、不污染土壤和水质、废旧电线材料可回收使用等特点。市场上所说的低烟无卤电缆并不是环保型电缆，因为低烟无卤电缆料的技术要求中，只是限制了卤素含量的指标，并没有涉及重金属的含量控制，也没有涉及材料是否可回收再用的问题。许多国家已经制订了环保型电线电缆标准，而中国连低烟无卤电缆标准还没有正式发布。各电缆厂家所发布的环保型电线电缆产品广告，其实基本上都是些低烟无卤或者低烟低卤电线电缆，根本不是环保型产品。4.环保阻燃型ＰＶＣ在电线电缆领域应用前景广阔环保型阻燃ＰＶＣ电缆料的配方及其制备工艺，在ＰＶＣ电缆料的阻燃抑烟体系、热稳定体系和配方组分的环保性方面具有创新性，建议进一步加大市场开拓力度，开发系列产品。当今，公共设施和安居工程发展迅速，高层建筑群越来越多，建筑物内外装饰和居室的电气化使得传输电能的电线电缆遍布于整个建筑物，给人们的工作和生活带来了极大的方便，但也存在安全隐患。软聚氯乙烯本身所固有的优点使其在电线电缆行业得到了广泛的应用，但是随着电力电缆行业的迅速发展，对电缆料的性能要求也日渐提高，软ＰＶＣ用作电线电缆时的一些缺点也暴露出来。由于聚氯乙烯的含氯量高达５６％以上，燃烧时会释放出高浓度的有毒烟雾，妨碍视线，影响逃生及灭火，甚至直接致人死亡。而且当聚氯乙烯用于制备软制品时，由于需要加入大量的增塑剂，失去其阻燃特性，甚至成为易燃材料，有毒有害气体的发生量更为严重。根据材料的基本物性可以确定适合用于环保型阻燃ＰＶＣ电缆料的基础树脂、稳定剂、阻燃剂、增塑剂、抑烟剂等基本组分。应用结果表明，成缆过程平稳，挤出的电缆表面光滑细腻，性能满足用户要求。美国俄亥俄州Ferro公司聚合物助剂部开发出钙／锌皂粉料热稳定剂Therm—ChekRC376P和Therm-ChekRC377P，可替代三碱式硫酸铅用于PVC通用电缆护套料，这两个新的无铅、复合金属皂热稳定剂被认为是传统铅盐热稳定剂的替代物，属环境友好材料，而且能大幅降低最终配混料的配方成本。Ferro公司以前的无铅热稳定剂系列产品主要用于高档PVC电线电缆产品，因为铅盐热稳定剂价格相对低。据Ferro公司称，Therm—ChekRC376P和Therm—ChekRC377P是一种有价格竞争力的无铅、混合金属皂热稳定剂，在建筑等工业电线电缆市场作为环境友好产品，是铅盐类热稳定剂的绿色替代物。三碱式硫酸铅密度为6．4g／cm。，而两个新产品密度不到其1／3。配混料密度低，因而最终产品单位体积用配混料质量轻，成本低。5.开发新型材料是关键在电线电缆的生产中，由于其原材料成本占生产成本的80%以上，而铜、铝、钢芯、橡胶、塑料和护套等材料又为原材料成本的主体，这就要求电线电缆企业在如何设计有特色的产品、节约原材料、开发新型环保材料等方面下功夫。因此，今后必须考虑以下措施，来打造电线电缆行业的循环经济：首先，淘汰冷轧机和黑铜杆。用冷轧机轧制出芰8黑铜杆的生产工艺是落后的，而且其黑铜杆氧化物含量高，导电率低，性能差，拉力重量比小，耗材、耗能、污染严重，应该淘汰。其次，积极推广铝稀土优化处理技术。用连铸连轧工艺生产电工铝杆在国内已相当普及，性能也良好，但设备仍停留在70年代初期开发水平，技术上没有多大创新。要积极推广我国特有的铝稀土优化处理技术。并利用引进的部分关键专用设备和技术添加铝锆合金，将熔铝燃煤炉改造成熔铝燃油或天然气炉，全部消除熔铝燃煤炉燃煤烟尘和烟气的排放，并设置烟气过滤装置净化烟气，提高排放质量，提高成品率，降低成本，同时使导线工作温度从70℃提高到150℃，载流量提高1.6倍。第三，积极引进技术，自主创新开发性能优良的电线电缆专用设备。目前，电线电缆主导产品的关键生产设备与国外先进设备比较，技术水平差距仍然很大，主要表现在生产率低、自动化程度不高、能耗较大、可靠性较差，还不能满足行业发展的需要，消化吸收严重滞后。电线电缆专用设备的技术水平、性能和可靠性对于提高电线电缆产品质量、生产效率、材料利用率均有不可估量的好处。要积极引进技术，自主创新开发性能优良、高水平的电线电缆专用设备，为打造电线电缆行业的循环经济服务。最后，积极开发环保型电线电缆产品，加强废电线电缆产品的回收工作。目前，生产电线电缆产品大量使用橡胶、聚氯乙烯、聚乙烯等高分子化工材
