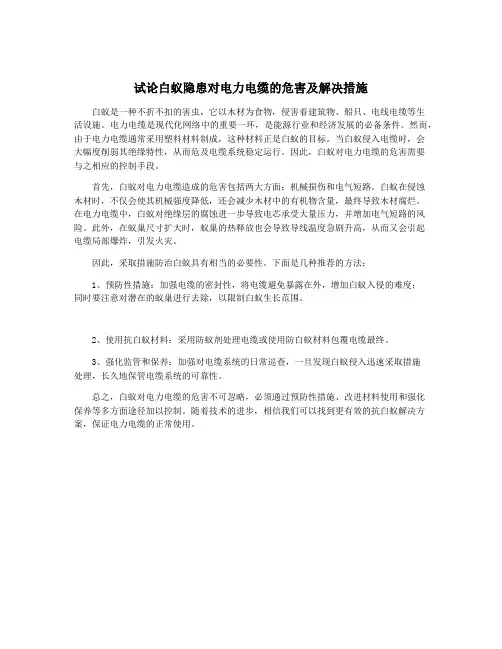

试论白蚁隐患对电力电缆的危害及解决措施
白蚁是一种不折不扣的害虫,它以木材为食物,侵害着建筑物、船只、电线电缆等生
活设施。
电力电缆是现代化网络中的重要一环,是能源行业和经济发展的必备条件。
然而,由于电力电缆通常采用塑料材料制成,这种材料正是白蚁的目标。
当白蚁侵入电缆时,会
大幅度削弱其绝缘特性,从而危及电缆系统稳定运行。
因此,白蚁对电力电缆的危害需要
与之相应的控制手段。
首先,白蚁对电力电缆造成的危害包括两大方面:机械损伤和电气短路。
白蚁在侵蚀
木材时,不仅会使其机械强度降低,还会减少木材中的有机物含量,最终导致木材腐烂。
在电力电缆中,白蚁对绝缘层的腐蚀进一步导致电芯承受大量压力,并增加电气短路的风险。
此外,在蚁巢尺寸扩大时,蚁巢的热释放也会导致导线温度急剧升高,从而又会引起
电缆局部爆炸,引发火灾。
因此,采取措施防治白蚁具有相当的必要性。
下面是几种推荐的方法:
1、预防性措施:加强电缆的密封性,将电缆避免暴露在外,增加白蚁入侵的难度;
同时要注意对潜在的蚁巢进行去除,以限制白蚁生长范围。
2、使用抗白蚁材料:采用防蚁剂处理电缆或使用防白蚁材料包覆电缆最终。
3、强化监管和保养:加强对电缆系统的日常巡查,一旦发现白蚁侵入迅速采取措施
处理,长久地保管电缆系统的可靠性。
总之,白蚁对电力电缆的危害不可忽略,必须通过预防性措施、改进材料使用和强化
保养等多方面途径加以控制。
随着技术的进步,相信我们可以找到更有效的抗白蚁解决方案,保证电力电缆的正常使用。

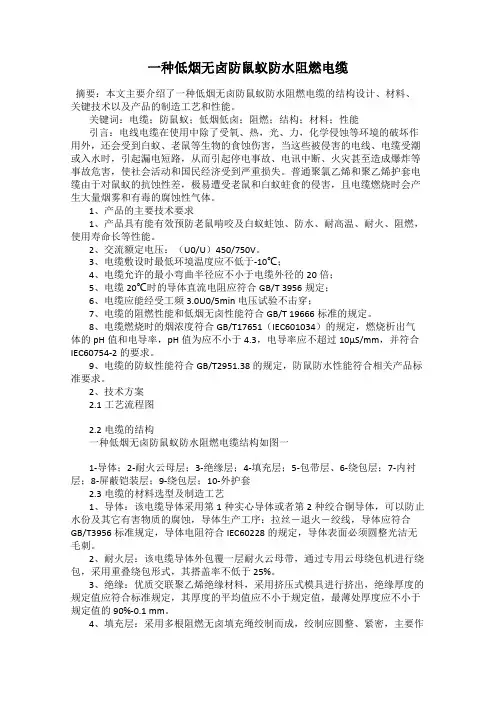

一种低烟无卤防鼠蚁防水阻燃电缆摘要:本文主要介绍了一种低烟无卤防鼠蚁防水阻燃电缆的结构设计、材料、关键技术以及产品的制造工艺和性能。
关键词:电缆;防鼠蚁;低烟低卤;阻燃;结构;材料;性能引言:电线电缆在使用中除了受氧、热,光、力,化学侵蚀等环境的破坏作用外,还会受到白蚁、老鼠等生物的食蚀伤害,当这些被侵害的电线、电缆受潮或入水时,引起漏电短路,从而引起停电事故、电讯中断、火灾甚至造成爆炸等事故危害,使社会活动和国民经济受到严重损失。
普通聚氯乙烯和聚乙烯护套电缆由于对鼠蚁的抗蚀性差,极易遭受老鼠和白蚁蛀食的侵害,且电缆燃烧时会产生大量烟雾和有毒的腐蚀性气体。
1、产品的主要技术要求1、产品具有能有效预防老鼠啃咬及白蚁蛀蚀、防水、耐高温、耐火、阻燃,使用寿命长等性能。
2、交流额定电压:(U0/U)450/750V。
3、电缆敷设时最低环境温度应不低于-10℃;4、电缆允许的最小弯曲半径应不小于电缆外径的20倍;5、电缆20℃时的导体直流电阻应符合GB/T 3956规定;6、电缆应能经受工频3.0U0/5min电压试验不击穿;7、电缆的阻燃性能和低烟无卤性能符合GB/T 19666标准的规定。
8、电缆燃烧时的烟浓度符合GB/T17651(IEC601034)的规定,燃烧析出气体的pH值和电导率,pH值为应不小于4.3,电导率应不超过10μS/mm,并符合IEC60754-2的要求。
9、电缆的防蚁性能符合GB/T2951.38的规定,防鼠防水性能符合相关产品标准要求。
2、技术方案2.1工艺流程图2.2电缆的结构一种低烟无卤防鼠蚁防水阻燃电缆结构如图一1-导体;2-耐火云母层;3-绝缘层;4-填充层;5-包带层、6-绕包层;7-内衬层;8-屏蔽铠装层;9-绕包层;10-外护套2.3电缆的材料选型及制造工艺1、导体:该电缆导体采用第1种实心导体或者第2种绞合铜导体,可以防止水份及其它有害物质的腐蚀,导体生产工序:拉丝-退火-绞线,导体应符合GB/T3956标准规定,导体电阻符合IEC60228的规定,导体表面必须圆整光洁无毛刺。
高压配电房标准防鼠板在高压配电房中,防鼠板的作用不可小觑。
高压配电房是电力系统中的重要组成部分,一旦发生故障,不仅会影响正常的电力供应,还可能引发严重的安全事故。
因此,采取有效的防鼠措施,保障高压配电房的安全运行至关重要。
首先,让我们来了解一下高压配电房中存在的鼠害问题。
由于高压配电房内通常有大量的电缆、线路和设备,这些设备的绝缘材料往往会成为鼠类的食物。
一旦鼠类咬断了电缆或线路,就会导致短路甚至火灾,给电力系统带来严重的安全隐患。
因此,采取有效的防鼠措施势在必行。
高压配电房标准防鼠板是一种专门用于防止鼠类进入配电房的设备。
它通常由金属或塑料材料制成,具有坚固耐用、不易腐蚀的特点。
防鼠板的安装位置通常在配电房的门、窗、通风口等易被鼠类侵入的地方,有效地阻止了鼠类的进入。
此外,高压配电房标准防鼠板的设计也非常人性化。
它通常采用了网格状的结构,既能阻止鼠类的进入,又不会影响通风和采光。
同时,防鼠板的安装也非常简便,不需要复杂的施工工艺,可以很快地完成安装,减少了工程停机时间。
除了防鼠板的安装,高压配电房的日常管理也至关重要。
首先,要加强对配电房周边环境的清理和消毒工作,减少鼠类的栖息地。
其次,要定期对配电房进行巡视和检查,及时发现并处理鼠类活动的迹象,防止鼠害问题的发生。
最后,要加强对配电房工作人员的安全教育,提高他们对鼠害防控的意识,做到早发现、早处理,确保高压配电房的安全运行。
综上所述,高压配电房标准防鼠板在防止鼠害问题上起着至关重要的作用。
它不仅可以有效地阻止鼠类的进入,减少了安全隐患,还能保障高压配电房的正常运行。
因此,在配电房的建设和管理中,应当充分重视防鼠板的安装和维护工作,确保高压配电房的安全稳定运行。
关于电力通信光缆鼠类啃咬原因分析与防范措施的研究摘要:风电场电力通信系统中,风机通信及其他辅助设备的通讯以光缆传输回升压站,通信光缆主要为ADSS电力专用光缆,通过35kV架空集电线路的钢塔随同连接回升压站,主要设置在架空集电线路下端位置。
在运行期间与树木之间的距离相对比较近,容易发生鼠类动物啃咬光缆的现象,进而对风电场电力通信系统正常稳定运行造成很大程度的影响。
基于此,本文在研究过程中首先对电力通信光缆的铺设形式进行阐述,随后分析了电力通信光缆鼠类啃咬的主要原因,最后结合实际情况提出防范鼠类啃咬的措施对策,以供参考。
关键词:电力通信光缆;鼠类啃咬;原因分析;防范措施前言:电力通信光缆系统建设过程中,会依据发电厂场地的位置情况,选择不同的线路铺设方式。
一般情况下会基于现有管道系统及电力杆路进行建设。
但是,电力通信光缆系统大部分处于室外环境,不论选择哪种铺设方法,都可能出现鼠类动物啃咬破坏的问题,导致电力通信中断,对设备运行监控造成很大的影响。
因此,有必要对鼠类啃咬问题进行深入研究。
1.电力通信光缆铺设形式1.1光纤复合架空地线光缆光纤复合架空地线光缆是指将光缆线路放置到架空高压线系统中的地线位置,以此形成电网的光纤通信网络系统。
这种铺设形式具备通信和地线的多重功能,又可以叫做OPGW光缆,具有自重较轻、抗电磁干扰等优点,不需要考虑电磁腐蚀、对地距离以及最佳铺设位置的问题。
但是,出于对杆塔效验、线路交叉跨越和线路停电等问题的考虑,一般站在新建线路系统中应用。
1.2通信用室外光缆通信用室外光缆一般使用非金属阻燃光缆,主要应用在10kV以下电力系统中的管道、隧道等位置,具有自重较轻、抗电磁干扰的特点,同时具备以下几项应用优势:(1)能够避免电力沟系统在10kV电力系统中电缆接头绝缘下降导致的爆炸现象发生。
(2)在原有电力通信系统中铺设时不需要设置额外的通信电杆装置。
(3)避免电力通信光缆系统运行期间出现侧面生成感应电的问题,避免通信光缆受到一次线路放电影响导致站内通信装置烧毁[1]。
预制光缆的防鼠咬措施——铠装及敷设方式一、前言预制光缆是指光缆经过工厂预处理后,在光缆的一端或两端根据需要连接各种类型的光纤连接器,可实现预制端在施工现场的无熔接接续点的连接或直连的一种光缆组件。
广泛应用于电网、航空航天、军工、船舶、核电风电、医疗等领域。
随着智能化变电站的普及,预制光缆在电力的应用尤为广泛。
二、相关标准介绍预制光缆的现行标准有两份,分别为“Q/GDW11155-2014 《智能变电站预制光缆技术规范》”(以下简称企标)和“DL/T 1623-2016 《智能变电站预制光缆技术规范》”(以下简称行标)。
三、预制光缆的结构预制光缆从结构上分为连接器型预制光缆和分支器型预制光缆,结构如下:A.1 连接器型多芯预制光缆组件连接器型多芯预制光缆组件主要分为室外光缆组件和室内光缆组件两种形式。
室外光缆组件包括插头、室外光缆、标记热缩管、防护材料等组成,如图A.2-1 所示;室内光缆组件包括插座、室内光缆、光纤活动插头、标记热缩管、防护材料等组成,如图A.2-2 所示。
图A.2-1 连接器型室外光缆组件(插头端)图A.2-2 连接器型室内光缆组件(插座端)A.2 分支器型多芯预制光缆组件分支器型多芯预制光缆组件内部无断点,在室外光缆两端经分支器直接预制室内分支,并以套管等防护方式妥善保护。
预制光缆组件包括室外光缆、分支器、标记热缩管、防护材料等组成,如图A.2-3所示。
图A.2-3 分支器型室外预制光缆组件四、预制光缆所选用室外光缆的结构企标推荐的室外光缆结构为非金属铠装光缆和金属铠装光缆。
其中非金属铠装光缆宜采用玻璃纤维纱铠装方式,玻纱应沿圆周均布,玻纱密度应能保证满足光缆的拉伸性能,可防鼠咬。
金属铠装光缆宜采用涂塑铝带或涂塑钢带作为防鼠咬加强部件。
行标推荐的室外光缆结构为金属结构和非金属结构。
非金属结构光缆中增强构件宜采用玻纤纱,玻纤纱应沿圆周均匀分布,玻纤纱密度应能保证光缆的拉伸性能,保证光缆具有一定的防鼠咬性能;金属结构光缆宜采用涂塑铝带、涂塑钢带或不锈钢螺旋铠装作为防鼠咬加强部件。
一步法硅烷交联电力电缆One Step Method Silone XL Cable●一步法硅烷交联电缆。
One step method Silone XL Insulated Cable●一步法硅烷交联防水、防白蚁、防鼠、防紫外线电力电缆。
One step method silane XL insulated Water-proof termite-proof, rat-proof ultraviolet-resistant Power Cable.●一步法硅烷交联低烟无卤A类阻燃、耐火电力电缆。
One step method saline low-smoke non-halogen type A flame-resistance fire-proof power cable.●一步法硅烷交联乙丙橡胶绝缘电力电缆。
One step method silane cross-linked ethylene-alkene polymer insulated power cable.●欧美国家已经明令禁止使用PVC绝缘电缆,一步法硅烷交联电缆是极好的替代产品。
The PVC insulated cable has prohibited in European-American countries, the one-step method silane cable is the excellent substitute.●提高了导体工作温度和短路时的温度。
Increasing the working temperature of conductor and the temperature in short-circuit.●减小了绝缘耗损,提高了介电强度。
Decreasing the loss of insulation and increasing dielectric strength.●燃烧时释放物无毒、无卤、无腐蚀。
156特种电缆特种电缆的型号、名称及用途
序号型号名称使用范围1 敷设在对阻燃有要求的场所,GZR 型电缆敷设在
阻燃要求特别高的场所
23 敷设在对低烟无卤和阻燃有要求的场所,GWDZR 型电缆敷设在要求低烟无卤阻燃性能特别高的场所4 敷设在对耐火有要求的室内、隧道及管道中,GNH
型电缆除耐火外并要求高阻燃的场所
56敷设在有低烟无卤耐火要求的室内、隧道及管道中,
GWDNH 型电缆除低烟无卤耐火特性要求外,对阻
燃性能有更高要求的场所
7GZR -X WDZR -X GWDZR -X GNH -X WDNH -X GWDNH -X FS -X 隔氧层阻燃电缆低烟无卤阻燃电缆隔氧层低烟无卤阻燃电缆隔氧层耐火电缆低烟无卤耐火电缆隔氧层低烟无卤耐火电缆防水电缆敷设在地下水位常年较高,对防水有较高要求的地区注: 1.X -表示常用的电缆型号。
2.特种电缆型号是在常规电缆型号前加特种型号。
例:特种电缆为低烟无卤阻燃铜芯交联聚乙烯绝缘电力电缆,其型号表示为WDZR -YJY 。
8H -X 耐寒电缆敷设在环境温度常年较低,对低温性能有较高要求
的地区
环保型防白蚁、防鼠电缆环保型防白蚁、防鼠阻燃电缆FYS -X FYSZR -X 9用于白蚁和鼠害严重地区以及有阻燃要求地区的 电
力电缆、控制电缆。
试论白蚁隐患对电力电缆的危害及解决措施白蚁已经成为电力电缆施工单位的头痛之一,造成的危害可以说是十分巨大的。
白蚁的存在给电力电缆的正常运行带来了很大的威胁,如果不及时采取措施,很可能会导致电力电缆的损失,甚至危及人员的生命安全。
1. 损坏电缆绝缘层白蚁为求食贪欲,会不断啃咬电缆的绝缘层,导致电缆绝缘层破损,进而造成电缆漏电,严重时可能会导致触电事故。
2. 破坏电缆护套白蚁爬行到电缆护套内侧,啃咬护套,会破坏电缆的保护层,加速电缆老化和劣化,进而导致电力设备短路、烧坏和电气火灾等事故。
3. 切断电缆导体白蚁啃咬电缆导体,有可能导致导体短路、中断和电缆不通电等情况。
特别为高压电缆,导体被断开后,可能会导致电弧危险和供电中断,会直接对后续的供电系统造成不可估量的影响。
1.选用防白蚁电缆防白蚁电缆是通过在电缆的绝缘和护套中添加一定的防治白蚁的化学物质,使得白蚁无法靠近和侵蚀电缆。
如SAF(富锗含量高,有杀虫作用的高温塑料)等特殊材料制造的电缆。
2. 防止白蚁入侵在电缆施工阶段将电缆敷设的区域在施工前进行清理、消毒、隔离,同时采取防范白蚁的隔离措施。
在建筑过程中尽量采用现浇混凝土结构,而不能采用砖混结构,尽可能避免白蚁的遁入。
3. 定期巡检和保养对电缆线路进行定期检查、清理、维护等操作,发现白蚁隐患时立即进行处理和消杀。
特别是在各类设备维护和保养中,要特别关注白蚁的存在和活动痕迹。
4. 施用化学杀灭剂通过施用化学杀灭剂对可能出现白蚁的区域进行卫生清理、消毒消杀,消灭白蚁。
需要注意的是,一定要选择环保、无毒、无害的杀虫剂,以避免对人健康和环境造成不良的影响。
综上所述,白蚁隐患对电力电缆带来的危害是非常大的,防范白蚁的积极意义也不言而喻。
希望我们的电缆施工单位能够从中受到启发和教育,在施工中始终重视白蚁隐患的存在,采取积极有效的措施,确保电缆的正常运行和安全。
(综合自百度百科)。
电气化铁路用防鼠防白蚁电缆一、产品简介随着城市化建设的不断深化,城市轨道交通已成为解决城市交通问题的有效途径,是推动和加快地区经济发展的重要基础工程。
地铁用电缆的使用环境恶劣,经常受到老鼠、白蚁等动物的破坏,地下环境阴暗潮湿,电缆易受潮。
如果引起停电、通讯中断等事故发生,人民生命财产和国民经济建设受到的损失不可估量。
针对电气化铁路使用环境要求,特变电工自主研发了电气化铁路用额定电压27.5kV及以下防鼠防白蚁电力电缆,该电缆的主要特点是:具有径向阻水特性,能敷设于地下潮湿场合;具有防鼠防白蚁性能,使电缆免受老鼠和白蚁啃咬,保护了电力系统安全。
产品结构示例如下:1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6防水复合结构 7铠装层 8 防鼠防白蚁外护套电气化铁路防鼠防白蚁电缆二、技术介绍电气化铁路用防鼠防白蚁电力电缆与普通电缆相比在结构和性能方面都有了重大改进和创新。
通常水或潮气浸入到电缆中后主要影响的是电缆的导体和绝缘。
就导体而言,如果有水份浸入会导致导体氧化,使得导体中单线间的接触电阻增加从而增大导体电阻,引发输电线路发热,增加能量损耗。
就绝缘而言,由于水分子是极性的,在交变电场下扩散力及电场力的共同作用,使水分子很容易渗透到交联聚乙烯分子结构中,交联聚乙烯吸水后会产生水树现象,使得运行中的电缆发生击穿而损坏。
针对电缆的这种特性,我们从径向阻水、纵向阻水和导体阻水三个方面对电缆结构进行了设计。
径向阻水采用聚乙烯内护套。
聚乙烯材料的水密封性比聚氯乙烯高数百倍,使用聚乙烯阻水层可以满足敷设在一般潮湿环境中的电缆的径向阻水防潮要求。
纵向阻水使用阻水带。
阻水带遇到水份时能吸水并迅速膨胀,从而达到阻断水份在电缆内的流动通道实现电缆的阻水特性。
导体使用紧压结构。
紧压结构使绞合导体中单线之间间隙大大减小,可阻止水份沿导体扩散。
电气化铁路用防鼠防白蚁电力电缆的应用场合特殊,电缆的护套材料,在使用中除了受氧、热、力、化学侵蚀等环境的破坏作用外,还会受到白蚁、老鼠等生物的伤害。
变电所防小动物措施范文1、各变、配电室应明确防小动物负责人,全面负责变、配电室内防小动物措施的检查和维护工作,对措施落实情况负责。
2、防小动物负责人应每月定期组织巡检人员对防小动物措施进行一次全面检查,特别要认真检查防范措施是否完好有效,并做好检查记录。
3、安排鼠药投放员每月进行一次放鼠药毒杀并更换鼠夹诱饵和位置。
鼠药投放员要妥善保管鼠药,不能随意摆放或送给无关人员。
要求定时清理区域过期鼠药及区域环境卫生,防止药死小动物造成环境污染。
4、各单位结合实际情况编制防小动物措施分布示意图,防小动物措施分布示意图应简单、明了,标明防鼠档板的位置、编号,各设备室放置鼠药或捕鼠器的位置、编号,各设备室通住室外电缆沟的位置和电缆沟内排水孔洞的位置以及其它需要标明的防小动物措施。
5、经常做到及时反映、分析防小动物管理工作中的各种情况,关心预防措施的执行情况和小动物活动情况,根据季节特点,采取的效措施。
变电所防小动物措施范文(2)变电所是电力系统中重要的设施,承担着电力输变电和配电的任务,但同时也面临着一些安全隐患,其中之一就是小动物进入变电所。
小动物进入变电所会给设备和工作人员带来安全隐患,因此需要采取一系列措施来防止小动物进入变电所。
一、周边环境控制措施1. 周边环境清洁。
保持变电所周边的环境整洁,定期清除杂草、垃圾等,减少小动物的藏身之地。
2. 设置围墙和栅栏。
在变电所周边设置围墙和栅栏,阻止小动物进入。
3. 安装防鸟器。
在变电所周边树木上安装防鸟器,防止鸟类筑巢。
4. 消除吸引小动物的因素。
减少变电所周边的丛林、水源等吸引小动物的因素,如修剪周边植被、封堵水源等。
二、变电设备保护措施1. 安装网罩和箱体。
对变电设备的散热通风口、进、出线缆等进行罩箱保护,防止小动物进入。
2. 审查设备运行状况。
定期对变电设备进行巡视检查,发现异常情况及时处理,避免小动物被误电击。
3. 安装电缆保护设施。
在电缆入地或经过的地方安装保护设施,如地埋管、岗亭等,防止小动物咬电线。

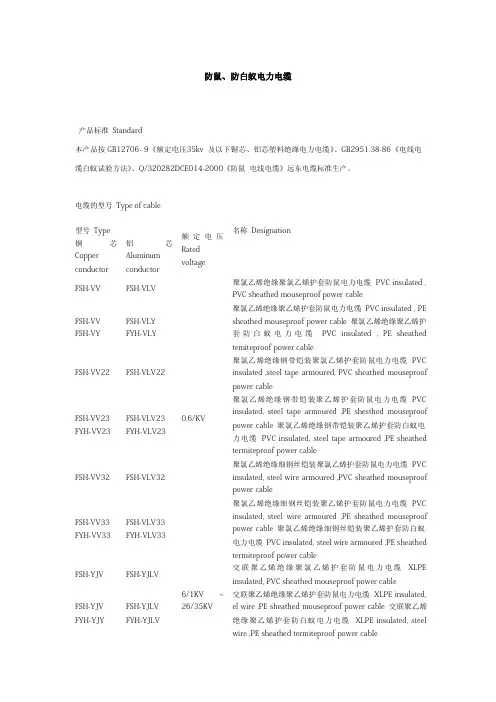

防鼠、防白蚁电力电缆描述
防鼠、防白蚁电力电缆
1、适用范围:
本产品适用于鼠害和或蚁害较严重地区的额定电压为0.6/1kV的电力输配电线路,在鼠害和或蚁害条件下,不会被破坏,仍能保持良好的电力传输性能,同时它又具有无毒无任何污染的绿色环保型电缆特性。
2、产品使用导则
电缆的导体长期允许最高工作温度为90 ℃。
短路时(最长持续时间不超过5s),导体的最高温度不超过250℃。
电缆的敷设温度不低于0℃,
推荐允许弯曲半径:单芯非铠装电缆不小于电缆外径的20倍;单芯铠装电缆不小于电缆外径的15倍;多芯非铠装电缆不小于电缆外径的15倍;多芯铠装电缆不小于电缆外径的12倍
3、技术特性:
成品电缆工频交流电压试验方法应符合GB/T3048.8的规定,试验电压为3500V。
防鼠试验:电缆样品应经14天的防鼠试验,护套末见破坏齿伤痕,达到防鼠破坏一级(最高级)的要求。
防白蚁试验(群体法):电缆样品应经3个月的防白蚁试验,护套末见蛀蚀齿痕,达到防白蚁蛀蚀破坏一级(最高级)的要求。
