铁路信号电缆说明1、电缆用途本产品适用于额定电压交流750V或直流1100V铁路信号系统轨道电路、列控自动装置和超速防护系统地面设备、计轴、车站电码化、微机联锁、计算机监测、调度集中、调度监督、大功率电动转辙机等有关信号控制装置和设备之间传输控制信息，监测信息和电能，可做为DMIS底层系统数字信息和业务电话的传输通道。

当用于ZPW—2000、UM71无绝缘轨道电路自动闭塞时，传输距离可达10km。

其中内屏蔽铁路数字信号电缆，对传输四线组进行了单独屏蔽（分A型、B型，结构及电缆组序排列见示意图），因而提高了电缆近端串音衰减，有效解决了在同根电缆内传输相同频率的铁路信号信息时，各传输线组之间的干扰防卫问题。

达到信号系统及设备之间，同缆同数量级电平的同频信息及最高2Mbit/s数字信息传输。

同时可在铁路电气化和非电气化区段使用。

本电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。

在电缆制造工艺方面，电缆主要原材料选用与IEC国际标准规定基本一致。

绝缘导电线芯采用具有国际先进水平的皮-泡-皮物理发泡三层共挤技术。

2、电缆使用特性2.1 电缆导体长期工作温度不超过70℃； Use of the cable The product is suitable for signal system track circuit for railway with rated voltage AC 750V or DC 1100V, train controlling automatic equipment and ground equipment of super-speed guarding system, axle counting system, station code, microcomputer interlocking, microcomputer monitoring system, and transmitting controlling information, monitoring information or power between signal equipment and control equipment such as some high-power electro-motive switch. The cable can be served as communication channel for DMIS skeleton information, business telephone or local communication.The cable is suitable for ZPW-2000 and UM71 non-insulated rail circuit automatic blocking system, can meet the requirement of 10km transmission. Inner screen digital signal cable for railway, make separated shielding for transmit quad group (divided into A and B type, see the cable group's arrange the sketch map in structure), so increased near-end cross-talk attenuation of cable, effectively solved interference and defend problem in transmit line groups while transmit the railway signal information of the same frequency with the one cable. It has the transmit ability of same frequency of samelevel in one cable and transmit up to 2Mbit/s digital information between signal system and equipment. It can be used in section with electrifiedThere are flame-retardant, anti-termite, cold-resistant and high screening types cables for special environmentIn manufacturing processing of the cable, the exertion of cable main material stipulates with international standards, such as IEC. Insulating core adopt with international state-of –the arts physical foamed skin-foam-skin 3-layer coating co-extruded technology.Operating characteristicsThe long-term working temperature of conductor is not more than 70℃；2.2电缆使用环境温度为-40℃～60℃；2.3电缆敷设时的环境温度应不低于-10℃；2.4敷设时的弯曲半径：塑料护套、综合护套、铝护套铁路数字信号电缆非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍；内屏蔽铁路数字信号电缆应不小于电缆外径的20倍；2.5电缆机械强度高、防腐蚀、耐寒性能好，抗冲击力强；2.6电缆屏蔽线组具有良好的屏蔽性能，可提高线组间的抗干扰能力。

直埋光缆的防护1.机械防护——是保护光缆不受外力作用而造成损坏。

当光缆线路穿越机耕地、农村大道以及市区、居民区或易动土地带时，应按设计要求采取保护措施。

光缆线路穿越铁路、公路、街道等不能开挖的地段时，应采取顶管方式，用钢管或塑料管加以保护。

通常在放缆前就已采取了这种保护措施，光缆穿放时，应先在钢管内穿好塑料半硬管，然后穿放光缆，且在管口处用油麻或其它材料堵塞。

对于简易公路或乡村大道等的穿越保护，一般采取在光缆上方加盖水泥盖板或铺红砖保护。

当采用砖保护时，应先在光缆上方覆盖20cm 厚的碎土后，再竖铺红砖，同沟敷设两条光缆时，应横铺红砖进行保护。

2. 防鼠、防蚁措施（1）防止白蚁蛀蚀的措施——白蚁不但啃咬光缆，而且还分泌蚁酸，加速金属护套的腐蚀。

①根据白蚁的生态习性，在敷设光缆线路时，应尽量避免白蚁多滋生的地方。

如森林、木桥、坟场和堆有垃圾的潮湿地方等。

②当光缆线路必须经过白蚁活动的地区时，可采用防蚁毒土埋设光缆。

包括在沟底喷洒药液，以及用药浸过的土壤填沟等。

③在白蚁较多的地方，设计和施工时可采用防蚁光缆，以起到防蚁的效果。

（2）防止鼠类啃咬光缆的措施——鼠类有磨牙利齿的特性，当遇到地下光缆阻挡它们的通道或寻找食物时，就会咬坏光缆。

①根据鼠类的习性，在光缆的路由选择上应避免一些多鼠的地方，如：石桥头和涵洞等。

在穿过农田的田埂、河堤及经济作物坡地时，尽量垂直通过，减少在其边缘的埋设长度；沿山坡公路埋设时，应在靠山坡一侧通过。

由于鼠类的活动范围多在耕作层，因此应保证光缆埋深，符合规定要求，可减少鼠类的危害。

②在必须经过鼠类活动频繁的地带时，用硬塑料管或钢管来保护光缆，并且用土夯实。

不要用石块及硬物塞进光缆沟，做到沟内不留缝隙。

③对于管道光缆来说，将光缆穿进子管内，并将子管用油麻或热缩管封闭，也是很有效的防鼠措施。

光缆线路的“三防”保护光缆通信线路的“三防”保护包括光缆线路的防强电、防雷、防电化学腐蚀1.光缆线路的防强电——应视光缆内有无铜线分别对待。

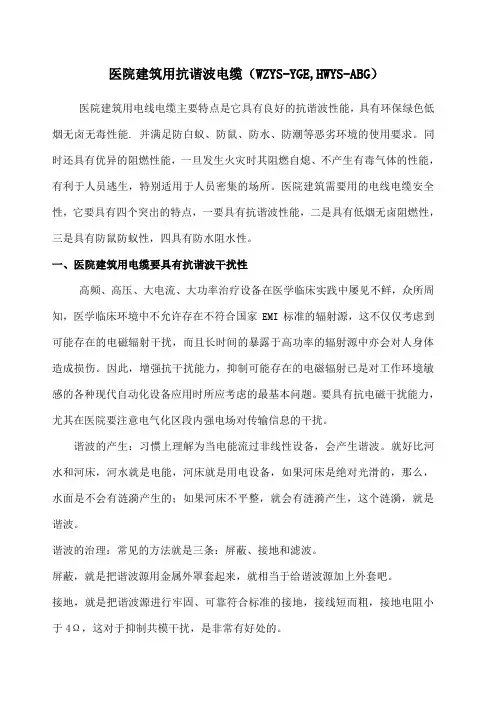

医院建筑用抗谐波电缆（WZYS-YGE,HWYS-ABG）医院建筑用电线电缆主要特点是它具有良好的抗谐波性能，具有环保绿色低烟无卤无毒性能. 并满足防白蚁、防鼠、防水、防潮等恶劣环境的使用要求。

同时还具有优异的阻燃性能，一旦发生火灾时其阻燃自熄、不产生有毒气体的性能，有利于人员逃生，特别适用于人员密集的场所。

医院建筑需要用的电线电缆安全性，它要具有四个突出的特点，一要具有抗谐波性能，二是具有低烟无卤阻燃性，三是具有防鼠防蚁性，四具有防水阻水性。

一、医院建筑用电缆要具有抗谐波干扰性高频、高压、大电流、大功率治疗设备在医学临床实践中屡见不鲜，众所周知，医学临床环境中不允许存在不符合国家EMI标准的辐射源，这不仅仅考虑到可能存在的电磁辐射干扰，而且长时间的暴露于高功率的辐射源中亦会对人身体造成损伤。

因此，增强抗干扰能力，抑制可能存在的电磁辐射已是对工作环境敏感的各种现代自动化设备应用时所应考虑的最基本问题。

要具有抗电磁干扰能力，尤其在医院要注意电气化区段内强电场对传输信息的干扰。

谐波的产生：习惯上理解为当电能流过非线性设备，会产生谐波。

就好比河水和河床，河水就是电能，河床就是用电设备，如果河床是绝对光滑的，那么，水面是不会有涟漪产生的；如果河床不平整，就会有涟漪产生，这个涟漪，就是谐波。

谐波的治理：常见的方法就是三条：屏蔽、接地和滤波。

屏蔽，就是把谐波源用金属外罩套起来，就相当于给谐波源加上外套吧。

接地，就是把谐波源进行牢固、可靠符合标准的接地，接线短而粗，接地电阻小于4Ω，这对于抑制共模干扰，是非常有好处的。

滤波，可以采用磁环、滤波器、电抗器、共模扼流圈、零相电抗器、平波电抗器、隔离变压器等对谐波进行抑制。

1.谐波对医疗设备的影响：医院主要诊疗设备有：如核磁共振、重症监护病房（ICU）高频电刀、心电图机、螺旋ＣＴ、耳内窥镜影像系统、血流变分析仪，这些大型医疗设备大部分为非线性负载，工作时的频繁启动会产生较大的谐波，这样造成电流的波动非常快，对配电系统的瞬时冲击非常大，容易导致精密治疗和诊断仪器设备的故障率增大、寿命缩短甚至损坏。

常规电缆的型号、名称及用途■常规电缆的型号、名称及用途1VV VLV VY VLY聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用VV32 VLV32 VV33 VLV33VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力2YJV YJLV YJY YJLY交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力3KVV KVVR KVY KVYR聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22 KVV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯/聚乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力4 JKV JKLV JKY JKLY JKYJJKLYJ聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆用于架空电力传输等场所JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线JKLYJ/Q 交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力5 LJ LGJ 铝绞线及钢芯铝绞线用于架空固定敷设6227IEC01(BV）227IEC002(RV）227IEC05(BV）227IEC06(RV） 227IEC07（BV—90）227IEC08(RV-90) 227IEC10（BVV) 227IEC52（RVV)227IEC53(RVV） BLV BVRBVV BLVV BVVB BLVVB聚氯乙烯绝缘电线用于室内布线特种电缆的型号、名称及用途1 ZR-X 阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所2 GZR—X 隔氧层阻燃电缆3 WDZR—X 低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所4 GWDZR—X 隔氧层低烟无卤阻燃电缆5 NH—X 耐火电缆敷设在对耐火有要求的室内、隧道及管道中，GNH电缆除耐火外要求高阻燃的场所6 GNH—X 隔氧层耐火电缆7 WDNH—X 低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所8 GWDNH-X 隔氧层低烟无卤耐火电缆9 FS—X 防水电缆敷设在地下水位常年较高，对防水有较高要求的地区10 H—X 耐寒电缆敷设在环境温度常年较低，对抗低温有较高要求的地区11 FYS—X 环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆12 FYSZR—X 环保型防白蚁、防鼠阻燃电缆注： 1。

用阻燃“Z、ZR、ZA、ZB、ZC、ZRA、ZRB、ZRC、ZBN、ZCN、ZAN、ZN、ZRN"，低烟低卤阻烟”ZL、ZD、"，低烟无卤阻燃“ZW、ZDW、ZLW、ZWD、ZRD、ZRW",表示铠装型产品在产品的型号后下角加”XX"，用钢带铠装“22、29"、细钢丝铠装”32、132"表示。

加“ia、I、ZRI、IZ”是本安，加“N、NA、NH”是耐火、加(T、D)是对绞形式、屏蔽：P铜网屏蔽、P1镀锡屏蔽、P2铜箔屏蔽、P3铝箔屏蔽、PL铝箔屏蔽、P22屏蔽带铠装、P2/22铜箔屏蔽带铠装，耐压等级有：300/500V、300/300V、-0.5KV、-0.75KV、450/750V、-1KV、0.45/0.75生产规格有1-52芯，一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V 至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

国家电线电缆标准 015-2019关于电线电缆线芯的允许长期工作温度，橡皮绝缘通常为65℃，聚氯乙烯绝缘为70℃，交联聚乙烯绝缘为90℃;短路时(最长持续时间不超过5s)导体的最高允许温度：聚氯乙烯绝缘为160℃，交联聚乙烯绝缘为250℃。

一、XLPE电缆与PVC电缆的区别：1.低压交联(XLPE)电缆自九十年代中期投入应用以来，发展迅速，目前已与聚氯乙烯(PVC)电缆各占市场一半份额。

交联电缆与聚氯乙烯电缆相比较，载流量较高，过载能力较强，使用寿命较长(PVC电缆环境较好时热寿命一般为20年，而XLPE电缆热寿命一般为40年);PVC燃烧时会分解释放大量黑烟和有毒气体，而XLPE燃烧时不会产生卤素有毒气体，交联电缆的优越性日益为设计和使用部门所认识。

电缆2.普通PVC电线电缆(绝缘和护套)燃烧时延燃迅速，助长火势，1～2min即丧失供电能力，其燃烧分解释放的黑烟可达伸手不见五指的程度，造成人员呼吸和疏散困难。

更为严重的是，PVC燃烧时会分解释放氯化氢(HCL)和二噁英等剧毒腐蚀性卤素气体，是火灾中致人死命的主要原因(占火灾死亡因素的80%)，并成稀盐酸导形电膜附着在电气设备上，严重降低设备的绝缘性能，形成难以清除的二次灾害。

二、阻燃电线电缆1.阻燃电线电缆应具有阻燃特性，根据《成束电线电缆燃烧试验方法》GB/T18380.3-2001，可分为A、B、C三种阻燃等级，A级阻燃性能最高。

美国标准和技术研究所对阻燃和非阻燃电线进行了对比燃烧试验，下列试验结果可以说明采用阻燃电线电缆的重要意义：a、阻燃电线比非阻燃电线可以提供15倍以上的逃生时间;b、阻燃电线烧掉的材料仅为非阻燃电线的1/2;c、阻燃电线的热释放率仅为非阻燃电线的1/4;d燃烧产生的毒气量仅为非阻燃产品的1/3;e、产烟性能，阻燃产品与非阻燃产品无明显区别。

2.无卤低烟电线电缆无卤低烟电线电缆应具有无卤、低烟及阻燃的性能，其指标为：GB/T17650.2-1999(无卤试验)GB/T17651.2-1998(低烟试验)PH加权电导率最小透光率PH≥4.3r≤10us/mmT≥60%3.耐火电缆a.耐火电缆的燃烧试验指标(供火温度和时间)，《电线电缆耐火特性试验方法》GB12666.6-90规定为：A级950～1000℃、90分钟;B 级750～800℃、90分钟。

第5期(总第134期)2006年10月山　西　电　力SHANXI EL ECTRIC POWERNo 15(Ser 1134)Oct 12006电线电缆型号的识别张国光(焦作铁路电缆工厂,河南焦作　454002)摘要:为便于选用及提高产品的适用性,避免带来不可估量的损失,以电线电缆型号的组成出发,详细阐明了电线电缆型号的识别方法,并说明了不同型号的线材产品的用途,以及每个型号所包括的若干小系列。

关键词:电线;电缆;派生型号中图分类号:TM24 文献标识码:A 文章编号:167120320(2006)0520071202收稿日期:2005205210,修回日期:2005209212作者简介:张国光(19672),男,河南焦作市人,1988年毕业于洛阳工学院电力系统自动化专业,工程师。

电线电缆是用以传输电(磁)能、信息和实现电磁能转换的线材产品。

为便于选用及提高产品的适用性,我国的电线电缆产品按其用途主要分成五大类:裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。

其型号及派生型号有上万种之多,给用户带来一定困惑,如识别错误,将给用户带来不可估量的损失。

所以,正确识别电线电缆的型号,具有重大的意义。

1　识别方法电线电缆型号虽然千变万化,千奇百怪,不同厂家有不同命名,但万变不离其宗,除裸电线外,电线电缆型号一般由特性代号、系列代号、绝缘材料代号、屏蔽材料代号、护套材料代号、铠装材料代号、导体种类、耐温等级等组成。

为便于记忆,一般用其汉语拼音字母的首字符表示,但也有英文字母的缩写。

下面就其不同的组成分别进行阐述。

111　特性代号特性代号表征的电线电缆最主要的附属特性,一般为非标产品,各企业均自行编制企业标准,不同企业其表征代号可能不同,正因为如此,此类电缆其附加产值也较高,而且市场有存在鱼龙混杂现象,所以更加值得我们去了解其含义,常用的特性代号如表1所示。

112　系列代号系列代号,顾名思义指的是电线电缆属于哪个系列,前面所提到的五大系列是主要系列,里面又分为若干小系列,表2为一些常用的系列代号。

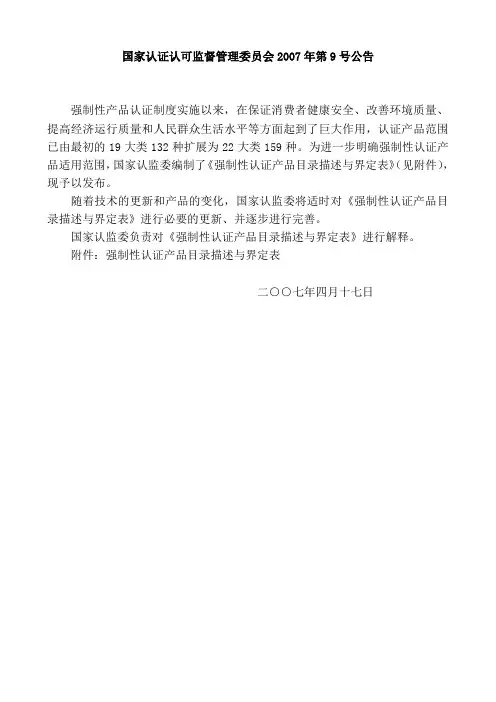

国家认证认可监督管理委员会2007年第9号公告强制性产品认证制度实施以来，在保证消费者健康安全、改善环境质量、提高经济运行质量和人民群众生活水平等方面起到了巨大作用，认证产品范围已由最初的19大类132种扩展为22大类159种。

为进一步明确强制性认证产品适用范围，国家认监委编制了《强制性认证产品目录描述与界定表》（见附件），现予以发布。

随着技术的更新和产品的变化，国家认监委将适时对《强制性认证产品目录描述与界定表》进行必要的更新、并逐步进行完善。

国家认监委负责对《强制性认证产品目录描述与界定表》进行解释。

附件：强制性认证产品目录描述与界定表二○○七年四月十七日电线电缆基本知识电线电缆制造流程概述电线电缆的制造与大多数机电产品的生产方式是完全不同的。

机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。

电线电缆是以长度为基本计量单位。

所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。

产品结构越复杂，叠加的层次就越多。

一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。

设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。

从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。

（2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。

特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。

反之，如果某个单元长度过长，则必须锯去造成浪费。

电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求,即要求产品在预订的使用寿命期内能充分,并力求最佳地满足使用所需要的基本技术要求;二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求;即要求产品在上述这些情况下使用时,应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力,保证产品的正常工作;这些,对于电线电缆产品也是同样的,但由于它的品种范围广,大量的品种是为了满足不同的使用环境、使用状况等而出现的;因此从总体上讲,线缆产品的性能要求涉及面非常广；特别是有许多性能要求主要是因环境、使用状况、安装敷设过程中提出的是大多数机电产品所没有的,或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性;一. 基本的使用功能要求从线缆产品的传输功能来讲,用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品,本质只有传输电流和传递信息电磁波两大类;下面分别以电力电缆和市内通信电缆两个类别为例进行说明;一电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能;由此提出对电力电缆的基本性能要求是：1. 良好的导电性能即导体的电阻要小,从而可控制导线通过电流时产生导线损耗I2R,和线路的电位降I2R;2. 优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏击穿的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小,以免介质即绝缘体在工作状态下因自身发热量大而降低材料的电绝缘性能;由于绝缘材料大多数为高分子材料天然或合成,因此其使用寿命极为重要;3. 要保证工作状态下的热平衡电力电缆在传输电流时,电缆因导体电阻发热、介质损耗发热等,因此本身是一个热源;在电缆结构设计时,必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作;同时,要根据绝缘材料的热老化特性确定一个长期的工作温度;因此,电缆的长期允许最高工作温度,允许传输的电流密度即每平方毫米通过的电流安培数或每一个导线截面等级的长期允许载流量等就是电力电缆热性能的反映;所以要求绝缘层,护套材料及填充材料等应具有长期处于最高允许工作温度下的耐热老化性能;4. 传输大容量的电能随着经济建设的发展和人民生活水平的提高,每一个场所或区域的用量正在迅速地不断增加,因此要求所用的电缆能传输更大容量的电能;电力电缆提高传输容量的方法除了增大单根缆芯的截面以外,对高压电缆也有采用内强迫冷却只适用于充油电缆,将油系统循环冷却、外强迫冷却电缆外不用风冷、水冷的办法;但更主要是提高电缆的工作压等级,这就是发展高压、超高压电力电缆的动力;电力系统用的所有线缆产品如以及电气装备用电线电缆中以传输电流为基本功能的产品,如绝缘电线、软线,橡套电线电缆等也应该有这些性能要求;但对使用电压较低或工作电流较小的产品,其电性能或热性能较易满足；此类产品,满足其使用环境、使用条件方面的性能要求,往往会成为主要矛盾;二通信电缆使用功能要求“打电话”的简单原理是：声音声波通过耳机上的话筒转变为电磁波；经过通信电缆的传递到达对方,再通过耳机上的听筒又转变为声波;通信系统通常是以二根绝缘线为单位组成“线对”;构成一个通话回路;事实上,一般的电话线对可以传递的电磁波频率远大于人的声波频率人的声波频率总是小于4000赫；因此通过线路系统中的处理,如加上载波机后,一对线可以同时通过12～24路电话；也可以用于点传真或数据传输等;所以市内通信电缆的使用功能是：长距离清晰,不失真地传输频带尽可能宽的信息电磁波;由此提出对市内通信线缆的基本性能要求是：1. 要求电缆中每一线对的固定有衰减要小即所传输的电磁波在单位长度线路上的损失即衰减要小,以保证有足够的功率如音量达到接收方;通信系统的线路可以非常长,因此在实际运行系统中每隔一定距离对市内通信电缆线路约为30～50km要设置功率放大装置如增音机；而在每一段内要控制固有衰减值,否者会影响通话质量;2. 要求所传输的信息具有尽可能小的失真即接收方式收到的信息声音、图像、文字要基本上与发出方完全一致;造成失真的原因是由于线路长度中电缆结构或材料性能的微小不均匀性；即所传输的电磁波会因这些不均匀而引起波的局部的反射、折射和驻波,从而会改变其中某些波的传输速度或使波形发生变化畸变;3. 要控制统一电缆各回路即各线对之间的串音统一电缆中许多回路同时工作时,相互间必然会因电磁耦合而产生干扰;当此种干扰的功率足够大可以听到时,就是明显的串音;因此必须规定一定的串音防卫度加以保证;宽带数据传输用的电缆或保密要求高的线路则必须采用对屏蔽和总屏蔽,以阻止减弱此类相互间的干扰;但对于一般、民用、传输总量不大即频带不太宽而用的电话电缆,一般不必采用分“线对”屏蔽的方式,但应有防止外界干扰的总屏蔽;4. 在保证传输质量的前提下,要尽量扩展电缆中每一线对的使用频带,使每一线对可以传送更多的信息;必须指出,近年来信号传输的模式已逐步从“模拟信号传输”发展为“数字信号传输”；发展速度极快,目前已达到了即将全面取代的阶段;所谓模拟信号,是指仿照原有信息的信号;利用模拟信号进行传输的方式称为模拟通信；前几年,电话、传真等采用的就是模拟通信方式;所谓数字信号,是指将信息的信号按某种规则分解为不连续的、离散的数字信号进行传输；称为数字信号;早期的编码电报就是一种数字信号；而现在利用计算机控制的程控电话交换机,就是现代化数字化的通信设备;由于数字信号抗干扰能力强,其转接、存储和控制等方面灵活方便；加上模一数或数一模转换技术及大容量高速度计算机的发展,加快了数字通信的普及和发展;从一回路线路允许传输的能力来讲,模拟通信强调的是允许传输的频率范围频带的宽度;以KhZ 千赫、MHZ兆赫表示;而数字通信强调的是单位时间内传输信号数字的个数,即传输速率,以千毕kbit/s、兆毕Mbit/s表示;目前,宽带通信网的传输速率已达到100兆毕即每秒可传输100兆个数字以上即采用所谓的5号电缆,并已在研发传输速率为600兆毕以上的系统;二. 使用环境、条件等提出的性能要求使用环境、使用条件以及安装辐射时都会对电线电缆产品提出许多性能要求,现粗略归类列举如下；1. 满足生产、运输、安装敷设时应具备的性能要求如何弯曲性、不被刮伤等；几乎对所有线缆产品均有不同程度的要求;2. 适应使用场合的环境温度许多产品工作时,自身发热很小,但环境温度很高；有的产品用于严寒地区,则有不同的耐低温要求；有的产品则要求既要耐热又要耐寒,如汽车用电线等;3. 防止外力破环或承受自重如敷设地下特别是直埋于土壤中的电缆均需用钢带铠装；敷设在竖井;斜井以及水中的电缆要求钢丝铠装,以承受电缆自重和机械保护；矿井中的电缆要求耐砸、抗挤压等;4. 满足使用方式的要求最主要的是移动式使用的线缆产品要求柔软,如家用电器电源线、橡皮电线电缆等许多品种;有的产品如悬浮在水面的设备与固定点之间的连接电线,要求特别柔软并能承受频繁弯、扭、拉等应力;安装在经常处于有振动状态的场合下的电线电缆要求有耐振动性,如沿铁路轨道、过桥以及船上机舱周围等;5. 阻燃或耐火要求取决于线缆产品的使用场合或某一条线路的重要性；即使用场合对防火的要求很高,如高层智能化大楼、计算机房、地铁等；以及大型公共建筑中的救急通道中的指示、照明线路、报警线路等;6. 防鼠、防白蚁以及防霉等性能要求在鼠害严重或白蚁严重地区,酚电线电缆应能防止老鼠或白蚁啮咬而破化产品,在湿热带地区要防止线缆产品外层生霉而损害材料性能;7. 耐大气老化或耐酸、碱、油类等化学物质的侵蚀大气老化主要是氧或臭氧以及光照对高分子材料的侵害；而化学物质的侵害有的是接触这些液气,有的是有害气体;8. 其他如核电站用电缆或航天器用线缆有耐辐照等更为特殊的要求;必须强调指出：上述的汇总只是从哪些因素影响到线缆产品的使用寿命等进行一些归类;事实上,同一种环境中有害因素的程度会有许多差异；而线缆产品由于有结构、规格大小和所用材料自身性能的千差万异；因此,同一环境或使用条件可能对某些产品是相似的,而对某些产品却是不同的;所以,对一种产品使用在某一特定场所时,必须逐一分析后,再合理选用该产品系列中的具体品种；或研究采用何种附加措施,以满足用户的需求;其次,应该明确,外部环境和使用条件是客观存在的;例如阻燃、耐火、防鼠、耐酸、耐油等,无论对电力电缆、电话电缆、光缆等都是同样的要求;这些技术要求是防备外来的损害、保护线缆产品的正常使用而提出的；与产品的使用功能并没有本质上的联系;但如果不能适应电线电缆的使用环境和防止外界因素的损害,则产品的使用功能就不能保证;第二节技术标准简介任何向市场供应的产品必须完全遵照各种相关的技术标准进行制造;技术标准是技术法规体系中的核心,在产品的设计、制造、运输、贮存、销售、安装、运行过程中都应加以贯彻;一. 电线电缆用技术标准的类别电线电缆制造所用的标准以产品标准为主体,并涉及到基础标准、材料标准、试验方法标准、试验仪器设备检测方法标准和通用标准等各个类别;表1 是电线电缆制造用各类技术标准的举例;表1 电线电缆制造用技术标准的类别3 线缆产品技术标准的组成介绍2. 电线电缆产品标准和试验方法标准不多是系列性标准；即在一个标准中归入了不同一系列和一小类产品,他们的结构或特性、或用途有很大的相似性;其目的是既可减少标准号的数量,更利于用户对比选用,这也是国际标准编制中的一种趋势;此种标准,第一部份是“一般规定”,即将这一系列或小类产品中共同性的内容综合列出；然后在下列的各部分依次对某一种或系列产品、或试验方法的要求、规定等各别列出;因此,在针对某一种产品时必须同时按照第一部份和涉及该产品的那一部分标准合并使用;表4 系列性技术标准举例第三节性能检测项目的选定与检查规则一. 性能检测的几个相关内容分析制造厂生产的产品质量优劣,能否出厂以及用户验收产品的依据是产品技术标准;技术标准中规定许多性能检测项目、技术标准、试验方法和检验规则,必须严格遵守;下面将分析这些相关项目的关系;一性能检测项目与性能要求的关系本章第一节中说明了对产品的性能要求是根据其基本使用功能与使用环境、使用条件的不同而提出的;但是这些原则性的定性要求必须针对每一个具体产品；并且应化解为可以判断、可以定量、可以检测并进行考核的项目时才有实用价值；才可列入技术标准中共各方共同遵守；这就是性能检测项目;事实上,一个性能检测项目只能反映某一性能要求中的一部分,经常要几个项目只能反映这一性能要求;即使如此,技术标准中列出的性能检测的项目及其指标也只能反映性能要求中必须达到的;最低的要求,即合格的要求;例如漆包线在高速绕制线圈绕组时,弯曲半径较小产生弯曲应力并承受一定拉力、成形后不应发生反弹等;这就要求漆包线有较好的柔软度、漆膜要有足够的弹性和对导体的粘附性;经研究试验后,在技术标准中列出了拉伸一定速度的伸长、急拉断、圆棒卷绕以及回弹等几个检测项目,来检测漆膜是否破裂,断裂时导体裸露多少长,以及卷绕放开时漆包线回弹的角度;从而判断是否满足上述性能要求;又如市内通信电缆的使用功能要求都是传输中的性能；而这些性能是由电缆的基本性能参数即导线电阻、绝缘电导绝缘电阻率的倒数、线对的工作电容等决定的,同时与“绝缘线对”的尺寸均匀性有很大关系;为此,在其技术标准中除了固有衰减、串音等传输参数的检测项目外,还应有导体电阻不平衡、电容不平衡等检测项目;使检测的结果尽可能放映出产品的传输性能水平;二性能检测项目的技术指标技术指标是性能检测项目的量值数据,确定了技术指标就能使改性能检测项目的技术指标,其表达方式一般有下列三种方式;1. 给定一个标准值,规定测试的结果不得大于,或不应小于该标准值;例如导线电阻不大于、抗拉强度不小于、绝缘电阻不小于、工作电容不大于、故有衰减不大于等等;一般凡可以直接在不破坏被测电线电缆产品时可测得性能值的情况下,如大多数电性能耐电压试验除外；以及取段试样测试可得到具体数值的情况下采用;此类技术指标的特征是测试值较为准确地反映理产品某一性能的真实情况,可作为产品设计或用户运行系统中的技术参数;2. 要求产品应按标准中对某一个性能检测项目指定的检测试验条件进行考核,如能“通过”则表示“合格”;例如所有产品的耐电压试验,产品的弯曲试验和船用电缆的耐振动试验等;此类检测项目实际上没有明确的技术指标值,而只要求经受住指定的考核条件;或者说,这些考核条件就是其技术指标；因为这些考核条件就是从确保产品长期安全运行的要求出发而加以选定的;例如耐电压试验是百分之百产品都在进行的检测项目,目的是考虑产品在工作电压下运行的可靠程度和发现绝缘中的严重缺陷如混有杂质、水分、机械外伤;同时也可暴露出制造过程中的缺点;但是产品的绝缘层如果要承受过高的试验电压和过长的加压时间是会损伤所有的绝缘层,造成绝缘的暗伤;因此耐压试验的电压值和加压时间的确定必须有一个原则：即既能暴露问题又不损伤绝缘；如果通过则表示能长期安全运行;根据电力系统中可能产生的电压值变化和长期积累的经验,耐压试验的电压一般规定为产品额定工作电压U的2～倍之间,低电压为相电压;耐压试验的时间通常为产品的倍数较小,中、高压的产品倍数较小；U5分钟;但110kv高压交联聚乙烯绝缘电力电缆的试验电压虽为,耐压时间却为30分钟;3. 对于要求应用于某些特殊场合或有特殊要求的产品,例如要求产品具有阻燃、耐火、耐核辐射如核电站用电缆,以及防鼠、防白蚁特性等;一般不再产品标准中列出检测项目,而是另外要按这些特殊要求专门编订的试验标准如“电线电缆燃烧试验方法”进行专项考核；即既要符合其产品标准又要符合某一专项试验标准;三性能检测项目与试验方法1. 应该说,性能检测项目和对应的试验方法是一个整体;要确立一项检测项目,首先要研究试验方法与设施；只有当试验方法与设施成熟后,即实验设施具有可操作性,实验结果有重复性、可比性以及便于判断之后,该项目才能确立；然后在研究确定技术标准;对电线电缆的产品来说,除了可以借用或引伸物理学中已经建立的测试方法来测定一些基本的电性能参数和构件材料的机械物理化学特性以外；大部分检测项目的试验方法必须自行研究确定,特别是由使用环境和使用条件提出的性能检测项目;因此,深入了解这几项内容与性能要求之间的内在联系就显得特别重要、2. 针对满足产品使用环境或使用条件提出的性能要求,其检测项目测试方法的研究,首先是从模拟其使用环境或条件出发的,例如在矿井中使用的矿用橡套电缆会受到被采矿石的砸碰、或被矿车挤压等；为此要设立一些考核承受这些外来机械力的检测项目,经长期研究试验确定下列方法后,抗机械冲击性能和抗挤压性能的检测项目才得以确立,并列入国家标准中;类似过程的检测项目比比皆是,几乎每一个线缆产品的标准中都有;A.矿用电缆的抗机械冲击试验过程：①安置好电缆试样；在电缆的3根动力线芯中施加三相交流额定电压,并接入检漏继电器；②启动试验机,冲锤从规定高度～,以导线截面大小分档自由落下,冲击电缆试样,一根试样应分别在5处试验,相邻两处的间距约为100mm;实验结果判断：按标准规定的每处冲击次数2－3次完成后,检漏继电器不动作时即相间绝缘没有破裂,则认为试样通过此项检测;B.矿用电缆的极压试验过程：①将2m长电缆试样按要求放置后,整体置于水压机或油压机中;电缆试样的动力线芯间施加三相交流额定电压,并接入检漏继电器;②气动压力机,缓缓增加压力至规定值30～40KN按电缆规格,即完成一次挤压;应分别在5处试验,相邻两处的间距约为100mm;实验结果：完成5处挤压后,检漏继电器不动作,则认为试样通过了此项试验;3. 对于反映电线电缆老化性能的检测项目,例如耐老化、耐油性等对高分子材料十分重要的性能检测项目；其试验方法通常是从成品上取下试样,置于一种加速老化的环境中保持一定时间；然后取出与未经过老化的样品做某些指标的对比试验；判别的标准是老化后试验的测试值限定在未老化试样测试值称为原始值的某一范围内,作为合格;由于高分子材料性能的差异性较大,因此通常要取10个试样同时进行老化试验,试验后进行性能测试如抗拉强度、断裂伸长率,再取其平均值作为试验结果;在1997年版的GB5013和GB5023标准中,对试验后的判别标准作了更为明确的修改,即规定了测试数据的最小中间值和最大变化率;表5 列出了几种产品的绝缘、护套老化试验条件作为实例;表5 电线电缆绝缘与护套老化试验条件举例二. 检查规则中的实验类型1. 在产品技术标准中除了列出了所有技术要求、性能检测项目指标外,还必须规定检查规则;检查规则一般采用列表的方式,这是制造厂质量监督检测部门必须严格执行和控制的内容;检测规则中依次列出检测试验的项目、技术要求即该表中的条文号、试验类型和试验方法;其中的试验方法只需说明线缆产品专门试验标准号或其中的条文号；对于没有通用试验方法的项目,则说明该标准条文中的或附录中的规定方法; 2. 检查规则中的试验类型指的是对所有的检测项目各以产品总量的何种比例进行检测;所有电线电缆产品性能检测项目的试验类型分为例行试验代号R、抽样试验S和形式试验T三种,现将这些试验类型的定义、选定原则列于表6中; 目前有个产品标准、所GB/T13849－93“聚烯烃绝缘聚烯烃护套市内通信电缆”中,将“中间控制”也作为检查规则中的一种试验类型；主要是要求中间检测控制个关键工序的结构尺寸;其原因是结构尺寸对通信电缆的传输性能影响非常直接;此外,有些企业为了以优质产品与市场竞争,对某些产品也在企业内的“产品检测过程中”中做出相应规定,即称为“质量监测点”;这与线缆制造必须特别重视中间控制的要求是一致的;表6 检测规则中的试验类型从表6中可见,抽样试验也是出厂试验的项目；这些项目对保证电线电缆产品的质量也十分重要；所以要采用抽样检测的方式,其原因如表中说明所述;把型式试验这种类型称为“判断和积累性试验”是因为：在制造厂进行型式试验时,通常要求同时进行全部的抽样检测项目,并加以积累；使对该产品的性能水平、裕度有较全面的掌握；对产品的结构、材料,以及制造工艺水平有一个综合性的评定;因此,每次型式试验之后,应有一个分析评估报告,并不断积累;第四节电线电缆的性能检测项目综上所述,电线电缆产品品种多、应用范围广,因此性能检测项目极为繁多;本节将性能检测按特性分类,尽可能全面地作些介绍;一. 结构尺寸及外观表7 结构尺寸及外观检测项目二. 电性能检测项目一基本电性能坚持表8 基本电性能检测二电力电缆的电性能检测电力电缆要求在高压下具有优良的电绝缘性能,除了表8中的基本电性能测试外,还必须通过多项型式试验来考核其安全裕度；以及模拟经过安装敷设弯曲后及成品电缆老化后的电性能；以确保电缆在长期运行中的安全可靠性;表9列出了对电力电缆的其他电性能检测项目;表9 电力电缆的电性能检测项目包括表8。

（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。

4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。

3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。

式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。

5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。

2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。

聚氯乙烯（PVC）塑料在电线电缆行业不同用途聚氯乙烯(PVC)塑料是多组份塑料，根据不同的使用条件，通过改变配合剂的品种和用量，能够制得不同品种的电线电缆用聚氯乙烯塑料。

聚氯乙烯(PVC)电缆塑料按其在电线电缆上用途不同，可分为绝缘级电缆料和护层级电缆料。

1、绝缘用聚氯乙烯(PVC)塑料根据电线电缆的使用要求和特性，绝缘用聚氯乙烯塑料的类型、性能、要求及主要用途绝缘用聚氯乙烯塑料又分为绝缘级、普通绝缘级、耐热绝缘级、高电性能绝缘级、耐油耐溶剂绝缘级、阻燃绝缘级等。

2、护套用聚氯乙烯塑料。

聚氯乙烯塑料护层具有较好的耐腐蚀性，足够的机械性能，一定的耐大气性能，柔软、耐振、重量轻、加工及敷设方便。

根据电线电缆的使用条件，研究制成了不同类型聚氯乙烯护套料：普通护层级、耐寒护层级、柔软护层级、耐热护层级、耐油护层级、易撕护层级、防霉防白蚁防鼠护层级、阻燃护层级等3、半导电聚氯乙烯(PVC)塑料半导电聚氯乙烯塑料可作为屏蔽材料来使用，例如可作为10kV聚氯乙烯电缆的屏蔽层。

半导电塑料用作高压电缆的屏蔽料时，由于半导电料直接与绝缘料接触，会发生相互迁移，因而尽量选用与绝缘料相同的增塑剂或电性好、迁移小的增塑剂。

否则在使用过程中会影响绝缘料的电绝缘性能。

4、环保型防白蚁、防鼠电缆护套料白蚁和老鼠对电缆造成破坏，轻则中断供电，重则酿成重大事故，使电力和通信部门受到损害。

以往采用在电缆护套料内加入有毒添加剂（如氯丹、七氯、狄氏剂、艾氏剂等）的办法，杀灭白蚁、老鼠，以保护电缆安全运行。

但这些有毒添加剂对环境和人身会造成污染和危害。

目前，多使用在护套料中加入环烷酸铅或环烷酸酮做添加剂，制成改型的防白蚁护套料。

5、低烟低卤型阻燃护套料。

用普通（阻燃）PVC电缆料制造的电缆燃烧时会产生大量黑烟，同时释放出大量腐蚀性气体HCl，对人体和仪器装置会造成巨大损害。

低烟低卤阻燃电缆料是以专用PVC树脂为基料，添加各种改性剂、助剂和优良阻燃剂，经过均匀混炼充分塑化加工而成的高科技产品。

电缆选型对照表一、常规电缆的型号、名称及用途序号型号名称使用范围1 VV VLV VY VLY 聚氯乙稀绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内，隧道及管道中，电缆不能承受机械外力作用VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内，隧道内直埋土壤，电缆能承受机械外力作用VV32 VLV32 VV33 VLV33VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力YJV YJLV YJY YJLY 交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内，隧道及管道中，电缆不能承受机械外力作用2 YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在室内，隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力KVV KVVR KVY KVYR 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下3 KVV22 KVV23 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用二、特种电缆的型号、名称及用途序号 型号 名称使用范围1 ZR-X 阻燃电缆 敷设在对阻燃有要求的场所，GZR 电缆敷设在阻燃要求特别高的场所2 GZR-X 隔氧层阻燃电缆3 WDZR-X 低烟无卤阻燃电缆 敷设在对低烟无卤和阻燃有要求的场所，GWDZR 电缆敷设在要求低烟无卤阻燃性能特别高的场所 4 GWDZR-X 隔氧层低烟无卤阻燃电缆5 NH-X 耐火电缆 敷设在对耐火有要求的室内、隧道及管道中，GNH 电缆除耐火外要求高阻燃的场所 6 GNH-X 隔氧层耐火电缆7 WDNH-X 低烟无卤耐火电缆 敷设在低烟无卤耐火要求的室内、隧道及管道中，GWDNH 电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所8 GWDNH-X 隔氧层低烟无卤耐火电缆9 FS-X 防水电缆 敷设在地下水位常年较高的，对防水有较高要求的地区10 H-X 耐寒电缆 敷设环境温度常年较低，对抗低温有较高要求的地区11 FYS-X 环保型防白蚁，防鼠电缆 用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆，控制电缆 12FYSZR-X环保型防白蚁，防鼠阻燃电缆注： 1. X-表示常规的电缆型号。

常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途:本产品适⽤于交流50ＨZ,额定电压０.６/1KＶ的线路中,供输配电能之⽤。

２、产品标准:ＧB1２７0６·2－91额定电压3５ＫV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性:1）电缆导体的最⾼额定温度为7０℃。

2)短路时(最长持续时间不超过5S)电缆导体的最⾼温度不超过1６0℃。

3)敷设电缆时的环境温度应不低于0℃,最⼩弯曲半径应不⼩于电缆外径的１0倍。

4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（Ｕ0／Ｕ）为3.6/6⾄２6／35KV电⼒线路，供输配电能之⽤。

2、产品标准：GB1２７06－9１额定电压35KＶ及以下铜芯，铝芯塑料绝缘电⼒电缆。

3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时,⽆须预先加温。

电缆的敷设落差不受限制。

（2)电缆线芯长期允许⼯作温度不得超过下列规定:外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。

(３）线芯短路时（最长持续5Ｓ）温度不得超过25０℃(4)电缆敷设时的最⼩弯曲半径规定如下:单芯电缆:２0(ｄ+D)±5%;三芯电缆:15(d+D)±5%。

式中:D为电缆的实际外径,d为导体的实际外径。

４、产品型号、名称及使⽤范围注:⼀根或⼆根单芯电缆不允许敷设在铁质管道中。

5、⽣产范围聚氯⼄烯绝缘电线1、⽤途:本产品适⽤于交流额定电压４50/750Ｖ及以下的动⼒装置的固定敷设。

２、产品标准：ＧB50２3、２-85《额定电压45０／７50V及以下聚氯⼄烯绝缘电缆(电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/Ｕ分为4５0/7５0V和３０0/５00V。

2)电缆的长期允许⼯作温度:ＢV－１05型……应不超过10５℃;其他型号……应不超过70℃。

3）电缆的敷设温度应不低于０℃;4)电缆的允许弯曲半径为：电缆外径（Ｄ)⼩于25mm者……应不⼩于4D；电缆外径（D)为２5mm及以上者……应不⼩于6Ｄ4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线１、⽤途：本产品适⽤于交流额定电压４5０/7５0V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。
