1、能使发动机获得最佳动力性、经济性和最佳排放时的点火提前角，称为最佳点火提前角。
点火提前角小：若恰好在活塞到达上止点时点火，混合气开始燃烧时，活塞已开始向下运动，使气缸容积增大，燃烧压力降低，发动机功率下降。
点火提前角过大：则活塞还在向上止点移动时，气缸内压力已达到很大数值，这时气体压力作用的方向与活塞运动方向相反，此时有效功减小，发动机功率下降。
一般来说，混合气在气缸内燃烧时，其最高燃烧压力（也可以说是发动机的最大输出功率）出现在曲轴转角的上止点后10 度左右。
2、影响点火提前角的因素1）发动机转速对点火提前角的影响发动机转速升高，点火提前角应该增大。
2）进气歧管绝对压力对点火提前角的影响当管路压力高（真空度小，负荷大），要求点火提前角小；反之，管路压力低（真空度高，负荷小）时，要求点火提前角大。
3）辛烷值对点火提前角的影响发动机的爆震与汽油品质有密切关系，常用辛烷值来表示汽油的抗爆性能。
汽油的辛烷值越高，抗爆性越好，点火提前角可以加大；反之，汽油的辛烷值越低，抗爆性越差，点火提前角应减少。
3、点火提前角的控制方式1．初始点火提前角初始点火提前角，其大小随发动机而异。
4、爆震控制爆震是汽油机运行中最有害的一种故障现象。
发动机工作如果持续产生爆震，火花塞电极或者是活塞就可能产生过热、熔损等现象，造成严重故障，因此必须防止爆震的产生。
爆震与点火时刻有密切关系，同时还与汽油的辛烷值有关。
在传统的点火系统和无爆震控制的点火系统中，为防止爆震的发生，其点火时刻的设定往往远离爆震边缘。
这样势必就会降低发动机效率，增加燃油消耗。
而具有爆震控制的点火系统，点火时刻到爆震边缘只留一个较小的余量，或者说，就在爆震界面上工作，这样即控制了爆震的发生，又能更有效地得到发动机的输出功率。
2、爆震控制方法工作原理：爆震传感器安装在发动机的缸体上，利用压电晶体的压电效应，把缸体的振动转换成电信号输入ECU，ECU 把爆震传感器输出的信号进行滤波处理，同时判定有无爆震以及爆震强度的强弱，进而推迟点火时间。
点火系系统试题及答案一、选择题（每题2分，共20分）1. 点火系统的主要功能是什么？A. 为发动机提供燃油B. 为发动机提供压缩空气C. 为发动机提供点火能量D. 为发动机提供冷却液答案：C2. 点火线圈的作用是什么？A. 将低压电变为高压电B. 将高压电变为低压电C. 将交流电变为直流电D. 将直流电变为交流电答案：A3. 火花塞的工作原理是什么？A. 通过电阻产生火花B. 通过电容产生火花C. 通过电磁感应产生火花D. 通过机械摩擦产生火花答案：C4. 点火提前角的调整对发动机性能有何影响？A. 提高燃油消耗B. 提高发动机效率C. 降低发动机寿命D. 增加发动机噪音答案：B5. 点火系统的故障通常会导致发动机出现什么现象？A. 动力不足B. 燃油消耗增加C. 发动机过热D. 发动机无法启动答案：A6. 点火系统的主要组成部分包括哪些？A. 点火线圈、火花塞、点火开关B. 点火线圈、火花塞、点火提前角C. 点火线圈、火花塞、点火控制器D. 点火线圈、火花塞、点火传感器答案：C7. 现代汽车点火系统通常采用什么类型的点火线圈？A. 传统点火线圈B. 电子点火线圈C. 机械点火线圈D. 电磁点火线圈答案：B8. 点火系统故障诊断时，首先应该检查什么？A. 点火线圈B. 火花塞C. 点火开关D. 点火控制器答案：C9. 点火系统的维护包括哪些内容？A. 定期更换火花塞B. 定期检查点火线圈C. 定期清洁点火系统D. 所有以上选项答案：D10. 点火提前角的调整通常由什么部件控制？A. 点火线圈B. 点火开关C. 点火控制器D. 火花塞答案：C二、填空题（每题2分，共20分）1. 点火系统的主要功能是为发动机提供________。
答案：点火能量2. 点火线圈的工作原理是将________电变为高压电。
答案：低压3. 火花塞的工作原理是通过________产生火花。
答案：电磁感应4. 点火提前角的调整可以________发动机效率。

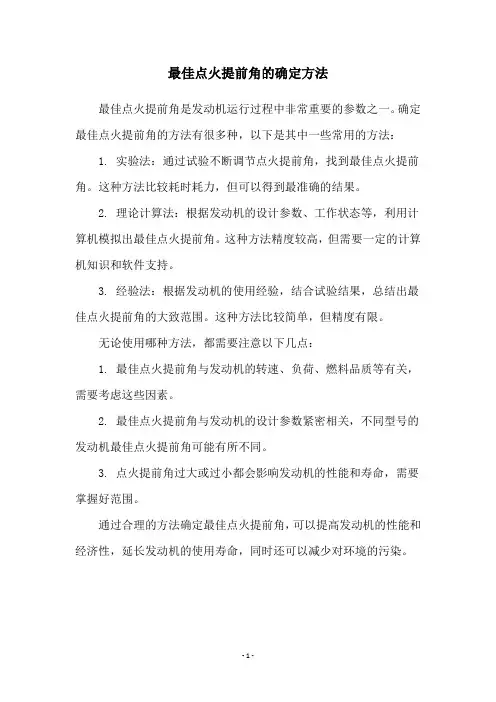

最佳点火提前角的确定方法
最佳点火提前角是发动机运行过程中非常重要的参数之一。
确定最佳点火提前角的方法有很多种，以下是其中一些常用的方法：
1. 实验法：通过试验不断调节点火提前角，找到最佳点火提前角。
这种方法比较耗时耗力，但可以得到最准确的结果。
2. 理论计算法：根据发动机的设计参数、工作状态等，利用计算机模拟出最佳点火提前角。
这种方法精度较高，但需要一定的计算机知识和软件支持。
3. 经验法：根据发动机的使用经验，结合试验结果，总结出最佳点火提前角的大致范围。
这种方法比较简单，但精度有限。
无论使用哪种方法，都需要注意以下几点：
1. 最佳点火提前角与发动机的转速、负荷、燃料品质等有关，需要考虑这些因素。
2. 最佳点火提前角与发动机的设计参数紧密相关，不同型号的发动机最佳点火提前角可能有所不同。
3. 点火提前角过大或过小都会影响发动机的性能和寿命，需要掌握好范围。
通过合理的方法确定最佳点火提前角，可以提高发动机的性能和经济性，延长发动机的使用寿命，同时还可以减少对环境的污染。
- 1 -。
最佳点火提前角的组成最佳点火提前角的组成点火提前角是内燃机中非常重要的一个参数，也是发动机能否正常工作的关键之一。
一个合理的点火提前角可以确保燃烧过程在正确的时机进行，从而提高燃烧效率，降低排放，并保证发动机的平稳运行。
那么，最佳点火提前角由哪些因素组成呢？下面将对其进行详细的分析。
1. 燃烧室设计燃烧室的设计是确定最佳点火提前角的重要因素之一。
燃烧室的形状、容积以及喷油喷燃系统等都会对燃烧速度产生直接影响。
通常来说，燃烧室的设计越好，燃烧速度越快，点火提前角可以相应调整得更早。
2. 燃油的辛烷值燃油的辛烷值是指燃油抗爆震能力的指标，辛烷值越高表示燃油的抗爆震性能越好。
燃油的辛烷值会影响到点火提前角的设定。
通常情况下，辛烷值越高的燃油可以使用较大的点火提前角，而辛烷值较低的燃油则需要小心调整点火提前角，以防止爆震等异常燃烧现象的发生。
3. 气缸压力与温度气缸压力和温度是直接影响点火提前角的两个因素。
随着气缸内压力的提升，燃料的点火提前角可以相应地提前。
当气缸温度升高时，燃烧速度也会加快，这同样会导致点火提前角的提前。
4. 发动机负荷发动机负荷是指发动机在运行中承受的负荷大小，也是一个重要的因素。
发动机负荷越高，燃烧过程就越迅速，需要更早的点火提前角来确保正常燃烧。
相反，低负荷时则需要减小点火提前角，以避免燃烧过早造成发动机抖动或甚至熄火的情况。
5. 引擎转速引擎转速对点火提前角的影响非常显著。
通常来说，随着转速的升高，燃烧速度也会加快，因此需要相应地提前点火提前角。
转速越低，点火提前角则需要延迟，以保证足够的燃烧时间。
综上所述，最佳点火提前角的组成包括燃烧室设计、燃油的辛烷值、气缸压力与温度、发动机负荷以及引擎转速等因素。
要确保发动机正常运行，我们需要综合考虑这些因素，并进行合理的调整和控制。
只有找到最佳点火提前角，才能实现发动机的稳定运行，提高燃烧效率，降低排放，并延长发动机的使用寿命。
第9章发动机特性内容提要1 .发动机特性与特性曲线的含义、分类与意义2 .发动机调整特性的含义、分类与曲线3 .发动机负荷特性4 .发动机速度特性5 .发动机方有特性6 .发动机调速特性7 .发动机性能指标的校正9.1基本概念全面了解发动机在全部工况下的性能指标的变化，对合理使用、检查与修理发动机，都有很强的适用价值。
10.LI发动机特性与特性曲线1 .发动机特性发动机性能指标随调整状况及运转状况而变化的关系称为发动机特性。
发动机性能指标主要有功率、转矩、燃料消耗率、排气温度、排气烟度等；调整状况主要指柴油机的供油提前角、汽油机的点火提前角、发动机燃料等可调因素对发动机性能的影响；运转状况一般指发动机转速和负荷等。
2 .特性曲线为了直观显示发动机的特性，常以曲线形式表示，称为发动机特性曲i线。
图97为AUdi(奥迪)2.4L四缸5气式门汽油机的外特性曲线。
3 .发动机特性分类发动机特性分调整特性和性能特性两大类。
(1)调整特性指发动机的性能指标随调整状况而变化的关系。
如柴油机的供油提前角调整特性、汽油机的点火提前角调整特图9T发动机特性曲线性、汽油机的燃料调整特性等。
(Audi2.4L5气门V6汽油机外特性)(2)性能特性指内燃机的性能指标随运行工况而变化的关系。
如负荷特性、速度特性、调速特性、万有特性、螺旋桨特性等。
9.1.2 发动机特性的制取发动机特性需在特地的试验台（俗称发动机台架）上进行，图9-2显示了带水力测功器的试验台的基本组成。
它可以模拟发动机的实际工况，使其在要求的转速和负荷下工作，并可以同步测量发动机在各种工况下的功率、燃料消耗、废气排放、气缸压力等性能参数。
发动机特性试验，我国已有标准，需按有关标准，在规定的条件下进行。
9-水温传感器Io-油压传感器11-排温传感器12-气缸压力传感器13-油压传感器14-针阀升程仪15-电 荷放大器16-电荷放大器17-霍尔针阀传感器18-示 波器19-水力测功器20-转角信号发生器21-电荷放 大器22-A/D 转换板23-微机24-打印机25-显示器它是指在发动机转速肯定和油量掌握机构条件下，其功率、燃料消耗率等性能指标随供油提前角变化而变化的关系。

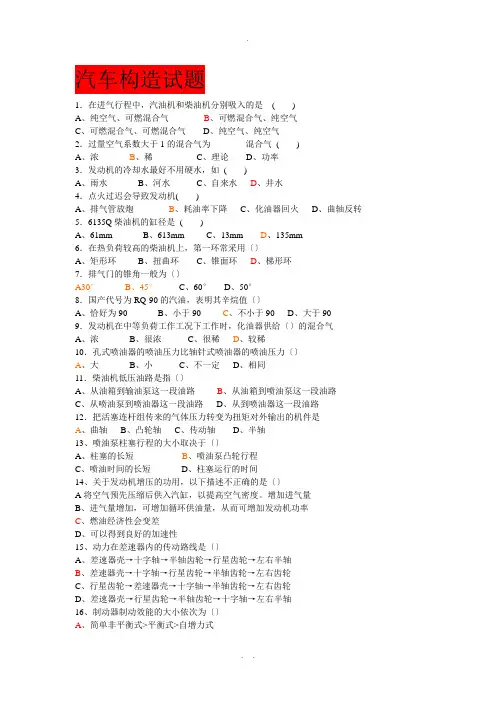

汽车构造试题1．在进气行程中，汽油机和柴油机分别吸入的是( )A、纯空气、可燃混合气B、可燃混合气、纯空气C、可燃混合气、可燃混合气D、纯空气、纯空气2．过量空气系数大于1的混合气为________混合气( )A、浓B、稀C、理论D、功率3．发动机的冷却水最好不用硬水，如( )A、雨水B、河水C、自来水D、井水4．点火过迟会导致发动机( )A、排气管放炮B、耗油率下降C、化油器回火D、曲轴反转5．6135Q柴油机的缸径是( )A、61mmB、613mmC、13mmD、135mm6．在热负荷较高的柴油机上，第一环常采用〔〕A、矩形环B、扭曲环C、锥面环D、梯形环7．排气门的锥角一般为〔〕A30°B、45°C、60°D、50°8．国产代号为RQ-90的汽油，表明其辛烷值〔〕A、恰好为90B、小于90C、不小于90D、大于909．发动机在中等负荷工作工况下工作时，化油器供给〔〕的混合气A、浓B、很浓C、很稀D、较稀10．孔式喷油器的喷油压力比轴针式喷油器的喷油压力〔〕A、大B、小C、不一定D、相同11．柴油机低压油路是指〔〕A、从油箱到输油泵这一段油路B、从油箱到喷油泵这一段油路C、从喷油泵到喷油器这一段油路D、从到喷油器这一段油路12．把活塞连杆组传来的气体压力转变为扭矩对外输出的机件是A、曲轴B、凸轮轴C、传动轴D、半轴13、喷油泵柱塞行程的大小取决于〔〕A、柱塞的长短B、喷油泵凸轮行程C、喷油时间的长短D、柱塞运行的时间14、关于发动机增压的功用，以下描述不正确的是〔〕A将空气预先压缩后供入汽缸，以提高空气密度。
增加进气量B、进气量增加，可增加循环供油量，从而可增加发动机功率C、燃油经济性会变差D、可以得到良好的加速性15、动力在差速器内的传动路线是〔〕A、差速器壳→十字轴→半轴齿轮→行星齿轮→左右半轴B、差速器壳→十字轴→行星齿轮→半轴齿轮→左右齿轮C、行星齿轮→差速器壳→十字轴→半轴齿轮→左右齿轮D、差速器壳→行星齿轮→半轴齿轮→十字轴→左右半轴16、制动器制动效能的大小依次为〔〕A、简单非平衡式>平衡式>自增力式B、简单非平衡式>自增力式>平衡式C、自增力式>简单非平衡式>平衡式D、自增力式>平衡式>简单非平衡式1、活塞离曲轴回转中心最低处为〔〕A、上止点B、下止点C、活塞行程D、曲轴半径2、四行程四缸发动机曲轴相邻工作两缸的曲拐之间的夹角是〔〕A、60°B、90°C、120°D、180°α，进气迟关角为β，排气提前角为γ，排气迟关角为δ，3、设某发动机的进气提前角为则该发动机的进，排气门重叠角为〔〕α+γD、β+δA、α+δB、β+γC、4、在柴油机中，改变喷油泵柱塞与柱塞套之间的相对位置，则可改变喷油泵的〔〕A、供油时刻B、供油压力C、供油量D、喷油推角5、废气再循环的作用是抑制〔〕的产生A、HCB、COC、NOxD、有害气体6、关于废气涡轮增压器，以下描述不正确的是〔〕A、涡轮机是将发动机排气的能量转变为机械功的装置B、排气流过涡轮机渐缩形叶片式喷管时降压、降温、增速、膨胀、使排气的压力能转变为动能，流出的高速气流冲击叶轮，推动叶轮旋转C、空气从压力机旋转的叶轮获得能量，使其流速、压力和温度均有较大的增高，然后进入叶片式扩压管中D、空气流过压力机渐扩形流道的扩压管时减速增压，温度也有所升高，即在扩压管中，空气所具有的大部分压力能转变为动能7、关于强制式曲轴箱通风系统〔PCV〕，以下描述不正确的是〔〕A、防止曲轴箱气体排放放到大气中B、进气管真空度吸引新鲜空气经空气滤清器、滤网、空气软管进入气缸盖罩内，再由汽缸盖和机体上的孔道进入曲轴箱C、当发动机工作时，进气管真空度作用到PVC网，使PVC阀关闭D、在曲轴箱内，新鲜空气与曲轴箱气体混合并经气-液分离器、PVC阀和曲轴箱气体软管进入进气管，最后经进气门进入燃烧室烧掉8、从进气门开始开启到排气门关闭所对应的曲轴转角成为〔〕A、排气提前角B、排气迟后角C、近期提前角D、进气重叠角9、过量空气系数小于1的混合气为_____混合气A、浓B、稀C、理论D、功率10、电控汽油器喷射系统中的喷油器在喷油断面、油压一定时，其喷油量的多少，决定于其电磁线圈中电流脉冲中〔〕A、宽度B、强度C、产生时刻D、结束时刻12、在三轴式变速器各档位中，输入轴的动力不经中间轴齿轮直接传递给输出轴的是A．抵挡B、低速档C、高速档D、直接档13、将扭矩从差速器传至驱动轮的是A、桥壳B、主减速器C、半轴D、驱动桥14、P175/70HR13表示的桥车用轮胎宽度为〔〕A17mm B、70mm C、75mm D、175mm15装有ABS 制动防抱死装置的汽车，当ABS失去作用时A、制动系统仍然能继续工作B、制动系统完全失效C、制动时车轮总不会抱死D、无任何影响1、汽油机不能采用压燃式〔×〕2、发动机的压缩比是指气缸总容积与气缸工作容积的比值×3、对于四冲程发动机，曲轴转2圈，凸轮轴转1圈，发动机各个缸都完成了一个工作循环〔√〕4、干式汽缸套的特点是汽缸套装入汽缸体后，其外壁直接和冷却水接触，而湿式汽缸套的特点正好与干式汽缸套相反×5、由于机油粗滤器串联于主油道中，所以一旦粗滤油器堵塞，主油道中机油压力便会大大降低，甚至为0. ×6、传统点火系统是在断电器触点断开瞬间在点火线圈中产生高压电，而半导体电火系和微机控制电火系次级电压的产生无需断开点火线圈的初级电流×7、在发动机飞轮上通常作有压缩上止点记号，其目的是为了点火正时和配气正时×8、普通差速器的特点是只差速不差扭〔√〕9、当十字轴针式刚性万向节的主动叉是等角速转动时，从动叉也是等角速的×10、发动机正常运转时，ECU根据发动机的转速和负荷来确定实际的点火提前角×11、爆震发生就会对发动机产生危害，因此扫避免发动机爆震发生×12、ABS系统中以易抱死的车轮〔附着力大小的车轮〕不发生制动抱死为原则进行制动压力调节，则称这种控制方式为高选择方式控制×13、四冲程直列五缸发动机发火次序只有一种可能的排列法。
《发动机原理》复习题（含答案）一、解释下列概念1）平均有效压力 2）预混燃烧 3）有效燃油消耗率4）机械效率 5）残余废气系数 6）火焰传播速度7）爆燃 8）柴油机滞燃期 9）表面点火10）理论空气量 11）过量空气系数 12）外特性13）扫气系数 14）喷油规律 15）挤流16）有效功率 17）扩散燃烧 18）升功率19）充气效率 20）压缩比 21）燃料的低热值22）泵气损失 23）汽油机燃烧的滞燃期 24）理想化油器特性25）扭矩储备系数 26）燃烧放热规律 27）负荷特性28）自由排气 29）排气后处理 30）滚流31）定容加热循环 32）混合加热循环答案：1．平均有效压力：发动机单位气缸工作容积输出的有效功。
2．预混燃烧：在燃烧过程中，如果混合过程比燃烧反应要快的多或者在火焰到达之前燃料与空气已充分混合，这种混合气的燃烧称之为预混燃烧。
3．有效燃油消耗率：单位有效功的油耗。
4．机械效率：有效功率与指示功率之比。
5．残余废气系数：进气终了时的缸内残余废气质量与每一循环实际进入缸内的新鲜冲量之比。
6．火焰传播速度：火焰前锋相对与燃烧室壁面传播的绝对速率。
7．爆燃：在某种条件下燃烧变得不正常，压力曲线出现高频大幅波动，在上止点附近压力增长率很高，火焰前锋形状发生急剧变化。
称之为爆燃。
8．柴油机滞燃期：从喷油开始到压力开始急剧升高时为止，称为滞燃期，此阶段燃料经历一系列物理化学的变化过程。
9．表面点火：凡是不靠火花塞点活而由燃烧室炙热表面点燃混合气的现象。
10．理论空气量：1公斤燃料完全燃烧所需要的空气量。
11．过量空气系数：燃烧1公斤燃料的实际空气量与理论空气量之比，称为过量空气系数。
12．外特性：当油量控制机构在标定位置时（最大节气门或标定工况位置）的速度特性。
13．扫气系数：换气过程结束后留在气缸内的新鲜冲量质量与缸内气体的总质量的比值。
14．喷油规律：在喷油过程中，单位凸轮转角从喷油器喷入气缸的燃油量随凸轮转角的变化关系。
0962_作业_1单选题（共16题，共160.0分）（10.0 分）1. 为了增加流通面积，在活塞运动到上止点之前，就开启气门。
从气门开始打开到上止点之间的曲轴转角称为A．A：排气提前角B．B：进气提前角C．C：排气迟闭角D．D：进气迟闭角（10.0 分）2. 在发动机强制排气阶段，排气流动速度是（）的。
A．A：低于音速B．B：等于音速C．C：高于音速D．D：和音速无关（10.0 分）3. 为了利用气流的运动惯性，在活塞运动到下止点以后，才关闭气门。
从下止点到气门完全关闭之间的曲轴转角称为A．A：排气提前角B．B：进气提前角C．C：进气提前角D．D：进气迟闭角（10.0 分）4. 发动机实际换气过程完善程度的评价参数有A．A：机械效率B．B：热效率C．C：热效率D．D：充气效率（10.0 分）5. 柴油的十六烷值反映其A．A：着火性能B．B：抗爆性能C．C：安全性能D．D：点火性能（10.0 分）6. 一般说来，提高汽油机的压缩比，要相应提高所使用汽油的A．A：热值B．B：点火能量C．C：辛烷值D．D：馏程（10.0 分）7. 极其细小油滴群的燃烧，可以看作是A．A：预混燃烧B．B：扩散燃烧C．C：喷雾燃烧D．D：混合燃烧（10.0 分）8. 汽油的辛烷值反映其A．A：着火性能B．B：抗爆性能C．C：安全性能D．D：点火性能（10.0 分）9. 我国-20号柴油适用的最低温度是A．A：20℃B．B：15℃C．C：–20℃D．D：–15℃（10.0 分）10.对于汽油，化学当量的空燃比A / F为A．A：15.7B．B：14.1C．C：14.7D．D：13.9（10.0 分）11.1公斤燃料完全燃烧所放出的热量称为燃料的A．A：放热率B．B：高热值C．C：低热值D．D：热值（10.0 分）12.汽油机爆震燃烧的根本原因是远端混合气A．A：被过热表面点燃B．B：因温度过高自燃C．C：受火焰传播燃烧D．D：受火焰传播燃烧（10.0 分）13.汽油机出现表面点火的原因中包括A．A：压力过高B．B：水垢过多C．C：浓度过高D．D：积炭过多（10.0 分）14.提高汽油机的压缩比，要相应提高所使用汽油的A．A：热值B．B：点火能量C．C：辛烷值D．D：馏程（10.0 分）15.汽油机的燃烧过程是：A．A：温度传播过程B．B：压力传播过程C．C：热量传播过程D．D：火焰传播过程（10.0 分）16.汽油机混合气形成过程中，燃料（）、燃料蒸汽与空气之间的扩散同步进行。
当汽油机的负荷减小时，汽油机的转速下降，点火时间需要推迟，点火提前角要减小；当汽油机的转速增大时，点火时间需要提前，点火提前角要增大。
发动机点火及其它控制第一节发动机点火控制系统一、点火控制系统的发展点火系统最基本的原理是通过断电开关控制点火线圈一次电流的大小和断电时间，从而控制点火的能量和时刻，保证发动机汽缸内的混合气彻底燃烧。
在传统的化油器式汽油机中，点火控制系统经过了传统式（触点式）向无触点式发展的过程。
在这一过程中，系统的分电器仍一直采用机械式离心和真空提前机构来控制发动机的点火提前角。
随着EFI系统的出现和发展，点火控制系统开始采用电控点火装置（ESA）。
它可以使发动机在任何工况下均处于最佳点火提前状态，并实现3方面的功能：通电时间控制，点火提前角控制和爆震控制。
二、电子点火控制系统现代点火控制系统都是计算机控制的电子控制系统。
它可以分为两大类，一类是有分电器的，一类是没有分电器的。
但是它们的主要组成及控制原理是相同的。
组成：（1）点火器：包括点火控制电路等、闭合角控制电路、点火器信号电路、功率晶体管及其驱动电路等。
（2）点火线圈及分电器点火线圈采用一次线圈电阻值很小的高能点火线圈。
在有分电器的系统中，各汽缸共用一个点火线圈；在无分电器的系统中，将气缸分组，每组共用一个点火线圈，或者是每个气缸独立用一个线圈。
电子点火控制系统的组成如图（1）ECU的输入信号ECU的输入信号，除了节气门位置传感器、输入信号，除了节气门位置传感器、空气流量计、水温传感器等送来的信号外，还有曲轴位置传感器送来的以下信号：1）G信号所谓G信号，即上止点参考位置信号。
它的周期对应的曲轴转角等于发动机各缸工作间隔所对应的曲轴转角（四缸发动机为180度，六缸发动机为120度），G信号的相位所对应的曲轴位置与各组活塞的上止点位置有一定的角度，一般为上止点前10度。
根据G信号，ECU可能准确地计算出曲轴每转1度及一周所用时间和发动机转速。
