下载文档原格式
激光焊接工艺参数激光焊接是一种高精度、高效率的焊接方法，其原理可分为热传导型焊接和激光深熔焊接。
前者适用于功率密度小于104~105 W/cm2的情况，而后者则适用于功率密度大于105~107 W/cm2的情况。
在激光深熔焊接中，能量转换机制是通过“小孔”（Key-hole）结构来完成的。
在足够高的功率密度激光照射下，材料产生蒸发并形成小孔，小孔内充满高温蒸汽，孔壁外的材料在连续流动，随着光束移动，小孔始终处于流动的稳定状态。
小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动，熔融金属充填着小孔移开后留下的空隙并随之冷凝，焊缝于是形成。
激光焊接的主要工艺参数包括激光功率、激光束直径、焊接速度、焊接距离、焊接角度、焊接气体等。
其中，激光功率是最关键的参数，它决定了焊缝的宽度和深度。
激光束直径和焊接速度的关系也非常重要，如果激光束直径过大，焊缝将会过宽，而如果焊接速度过快，焊缝将会过窄。
焊接距离和焊接角度也会影响焊缝的质量，而焊接气体则可以保护焊缝和减少氧化。
因此，在进行激光焊接时，需要根据具体情况调整这些参数，以获得最佳的焊接效果。
激光焊接中，激光功率是一个关键因素。
当激光功率密度超过一定的阈值时，熔深会大幅度提高，等离子体才会产生，从而实现稳定深熔焊。
如果激光功率低于此阈值，则只会发生表面熔化，即焊接以稳定热传导型进行。
当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，导致熔深波动很大。
因此，在激光深熔焊时，需要同时控制激光功率和焊接速度。
光束焦斑大小是激光焊接中最重要的变量之一，因为它决定功率密度。
然而，对于高功率激光来说，测量光束焦斑大小是一个难题。
最简单的方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。
但是，需要通过实践来掌握激光功率大小和光束作用的时间。
材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。
激光焊接功率与速度匹配表激光焊接主要参数——激光功率激光功率激光功率的大小是激光焊接技术的首选参数，只有保证了足够的激光功率，才能得到好的焊接效果。
激光功率较小时，虽然也能产生小孔效应，但有时焊接效果不好，焊缝内有气孔，激光功率加大时，焊缝内气孔消失，因此激光深熔焊接时，不要采用勉强能够产生小孔效应的最小功率。
适当加大激光功率，可以提高焊接速度和熔深，只有在功率过大时，才会引起材料过分吸收，使小孔内气体喷溅，或焊缝产生疤痕，甚至使工件焊穿。
不同焊接参数与熔深的关系为使焊缝平整光滑，实际焊接时，激光功率在开始和结束时都设计有渐变过程，启动时激光功率由小变大到预定值，结束焊接时激光功率由大变小，焊缝才没有凹坑或斑痕。
激光功率与速度配比表激光焊接常见工艺参数解读激光焊接是激光加工技术应用的重要方面之一，更是21世纪最受瞩目、最有发展前景的焊接技术。
与传统焊接方法对比，激光焊接具有很多优势，焊接质量更高、效率更快。
目前，激光焊接技术已广泛应用于制造业、粉末冶金、汽车工业、电子工业、生物医学等各个领域。
一、激光焊接原理激光焊接属于熔融焊，以激光束作为焊接热源，其焊接原理是：通过特定的方法激励活性介质，使其在谐振腔中往返震荡，进而转化成受激辐射光束，当光束与工件相互接触时，其能量则被工件吸收，当温度高达材料的熔点时即可进行焊接。
△激光焊接原理按焊接熔池形成的机理划分，激光焊接有两种基本的焊接机理：热传导焊接和深熔（小孔）焊接。
热传导焊接时产生的热量通过热传递扩散至工件内部，使焊缝表面熔化，基本不产生汽化现象，常用于低速薄壁构件的焊接。
深熔焊使材料汽化，形成大量等离子体，由于热量较大，熔池前端会出现小孔现象。
深熔焊能彻底焊透工件，且输入能量大、焊接速度快，是目前使用最广泛的激光焊接模式。

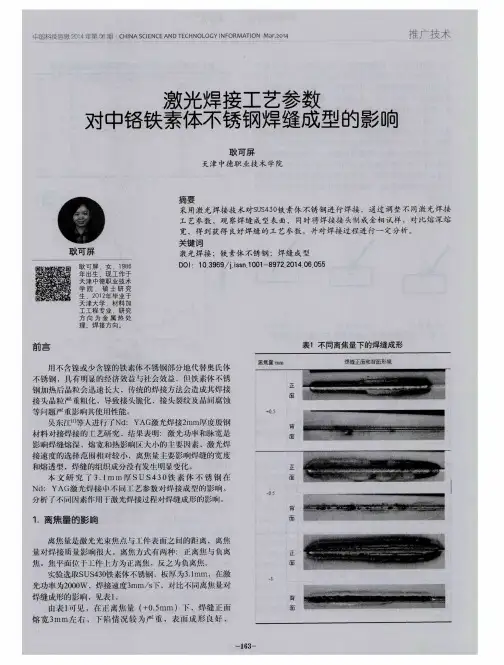

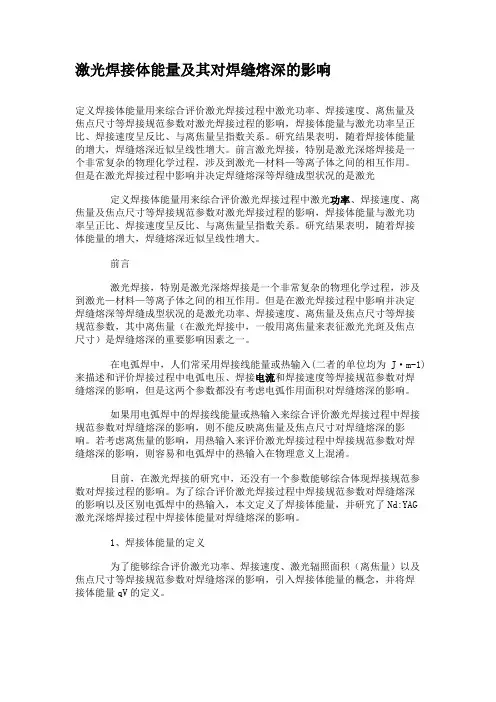

二、激光焊接主要工艺参数影响激光焊接质量的工艺参数较多，如功率密度、激光脉冲波形、离焦量、焊接速度和辅助吹保护气等。
1、激光功率密度功率密度是激光加工中最关键的参数之一。
（一）激光深熔焊接的主要工艺参数1)激光功率。
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。
如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。
而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。
激光深熔焊时，激光功率同时控制熔透深度和焊接速度。
焊接的熔深直接与光束功率密度有关，且是入射光束功率和光束焦斑的函数。
一般来说，对一定直径的激光束，熔深随着光束功率提高而增加。
2)光束焦斑。
光束斑点大小是激光焊接的最重要变量之一，因为它决定功率密度。
但对高功率激光来说，对它的测量是一个难题，尽管已经有很多间接测量技术。
光束焦点衍射极限光斑尺寸可以根据光衍射理论计算，但由于聚焦透镜像差的存在，实际光斑要比计算值偏大。
最简单的实测方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。
这种方法要通过测量实践，掌握好激光功率大小和光束作用的时间。
3)材料吸收值。
材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。
影响材料对激光光束的吸收率的因素包括两个方面：首先是材料的电阻系数，经过对材料抛光表面的吸收率测量发现，材料吸收率与电阻系数的平方根成正比，而电阻系数又随温度而变化；其次，材料的表面状态（或者光洁度）对光束吸收率有较重要影响，从而对焊接效果产生明显作用。
CO2激光器的输出波长通常为10.6μm，陶瓷、玻璃、橡胶、塑料等非金属对它的吸收率在室温就很高，而金属材料在室温时对它的吸收很差，直到材料一旦熔化乃至气化，它的吸收才急剧增加。
采用表面涂层或表面生成氧化膜的方法，提高材料对光束的吸收很有效。
4)焊接速度。
焊接速度对熔深影响较大，提高速度会使熔深变浅，但速度过低又会导致材料过度熔化、工件焊穿。
激光焊接机的参数设置调整是怎么样的?我们在使用激光焊接机的过程中，如何知道激光焊接机的参数应该做哪些调整，对焊接不同的材料，激光焊接机的参数都是不同的，我们来看一下激光焊接机的参数设置。
激光脉冲宽度：激光脉冲宽度是激光焊接机在焊接过程的一个重要参数，激光脉宽，决定着焊接物的焊接宽度和深度，激光脉宽的设置影响着焊接的效果;脉宽越长热影响区越大，熔深是随脉宽的1/2次方增加。
其实对于每种材料，都有一个可使熔深达到最大的最佳脉冲宽度。
激光功率密度：激光功率密度是激光加工中最关键的参数之一。
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高;因此功率密度越高，工件表层加热至沸点越快,采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。
因此，高功率密度对于材料去除加工，如打孔、切割、雕刻有利。
对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。
激光脉冲波形：激光脉冲波形在激光焊接中是一个重要问题，尤其对于薄片焊接更为重要。
当高强度激光束射至材料表面，金属表面将会有40~70%的激光能量反射而损失掉，且反射率随表面温度变化。
在一个激光脉冲作用期间内，金属反射率的变化很大，是以，不合的金属对于激光的反射率和激光的应用率都不一样，要进行有效的焊接就必须输入不合波形的激光，如许焊缝处的金属组织才能在最佳的方法结晶，形成与基体金属一致的组织，才能形成高质量的焊缝。
在实际焊接中可针对不同材料的焊接特性，灵活调整脉冲波形。
如对于易脆材料可以采用能量缓慢降低的脉冲波形,减慢冷淬速度。
激光焊接机的参数设置调整主要是对激光脉冲宽度，激光功率密度，激光脉冲波形的设置调整，对应不同的焊接材料，激光焊接机的参数都是有不同的调试数据。
激光焊接机的参数设置调整主要是你这三大要点，用户可根据焊接材料自行调整激光焊接机参数。
扩展资料：点焊机参数设置：在使用点焊机时,点焊机的点焊参数主要有焊接电流,焊接(通电)时间,电极压力和电极尺寸。
激光焊接的工艺技术和性能特点介绍激光焊接的工艺技术和性能特点一、激光焊接的工艺参数。
1、功率密度。
功率密度是激光加工中最关键的参数之一。
采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。
因此，高功率密度对于材料去除加工，如打孔、切割、雕刻有利。
对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。
因此，在传导型激光焊接中，功率密度在范围在104~106W/cm2。
2、激光脉冲波形。
激光脉冲波形在激光焊接中是一个重要问题，尤其对于薄片焊接更为重要。
当高强度激光束射至材料表面，金属表面将会有60~98%的激光能量反射而损失掉，且反射率随表面温度变化。
在一个激光脉冲作用期间内，金属反射率的变化很大。
3、激光脉冲宽度。
脉宽是脉冲激光焊接的重要参数之一，它既是区别于材料去除和材料熔化的重要参数，也是决定加工设备造价及体积的关键参数。
4、离焦量对焊接质量的影响。
激光焊接通常需要一定的离做文章一，因为激光焦点处光斑中心的功率密度过高，容易蒸发成孔。
离开激光焦点的各平面上，功率密度分布相对均匀。
离焦方式有两种：正离焦与负离焦。
焦平面位于工件上方为正离焦,反之为负离焦。
按几何光学理论，当正负离做文章一相等时，所对应平面上功率密度近似相同，但实际上所获得的熔池形状不同。
负离焦时，可获得更大的熔深，这与熔池的形成过程有关。
实验表明，激光加热50~200us材料开始熔化，形成液相金属并出现问分汽化，形成市压蒸汽，并以极高的速度喷射，发出耀眼的白光。
与此同时，高浓度汽体使液相金属运动至熔池边缘，在熔池中心形成凹陷。
当负离焦时，材料内部功率密度比表面还高，易形成更强的熔化、汽化，使光能向材料更深处传递。
所以在实际应用中，当要求熔深较大时，采用负离焦；焊接薄材料时，宜用正离焦。
、激光焊接工艺方法1、片与片间的焊接。
包括对焊、端焊、中心穿透熔化焊、中心穿孔熔化焊等 4种工艺方法。
激光焊点能量分布全文共四篇示例，供读者参考第一篇示例：激光焊是一种高精度的焊接技术，通过利用激光束的高能量和高聚焦性，将焊接材料迅速熔化并进行连接。
在激光焊的过程中，焊点的能量分布是非常关键的参数，它直接影响到焊接质量和焊接效果。
激光焊点的能量分布是指焊接过程中激光束的能量在焊接材料上的分布情况。
通常情况下，焊接过程中激光束的能量分布是不均匀的，这是由于激光束的形状和焦斑大小等因素造成的。
在焊接过程中，焊接材料吸收激光束的能量，从而迅速升温并发生熔化，形成焊接接头。
而焊接接头的质量和性能很大程度上取决于激光束的能量分布情况。
正确认识和控制激光焊点的能量分布对于保证焊接质量至关重要。
一般来说，激光焊点的能量分布可以分为横向能量分布和纵向能量分布两个方面。
首先是横向能量分布。
横向能量分布是指激光束的能量在焊接材料上水平方向的分布情况。
通常情况下，激光束的能量在焊接材料上呈现出高能量区和低能量区的交替分布。
在横向能量分布不均匀的情况下，会导致焊接接头出现不均匀的结晶组织和焊接缺陷，影响焊接质量。
控制横向能量分布是提高焊接质量的关键之一。
在实际激光焊接中，为了获得良好的焊接接头，需要通过控制激光束的能量分布来调节焊接参数。
一般来说，可以通过调节激光功率、焦距、聚焦镜头直径和焦斑尺寸等参数来改变激光束的能量分布情况。
还可以通过优化焊接路径和焊接速度等方式来进一步控制激光焊点的能量分布。
激光焊点的能量分布是激光焊接过程中至关重要的一个参数，对焊接接头的质量和性能有着重要影响。
通过正确的认识和控制激光焊点的能量分布，可以提高焊接质量，增加焊接效率，推动激光焊技术的发展和应用。
【这篇文章介绍了激光焊点的能量分布对焊接接头的质量和性能的影响，分析了横向能量分布和纵向能量分布对焊接质量的影响，同时也介绍了如何通过调节焊接参数来控制激光焊点的能量分布，以提高焊接质量和效率。
】第二篇示例：激光焊是一种高效的焊接方法，能够在焊接过程中精确地控制焊点的能量分布。

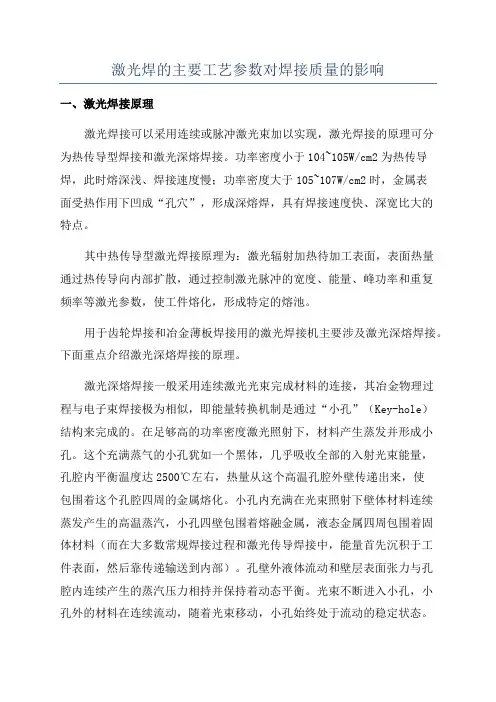

激光焊的主要工艺参数对焊接质量的影响一、激光焊接原理激光焊接可以采用连续或脉冲激光束加以实现，激光焊接的原理可分为热传导型焊接和激光深熔焊接。
功率密度小于104~105W/cm2为热传导焊，此时熔深浅、焊接速度慢；功率密度大于105~107W/cm2时，金属表面受热作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深宽比大的特点。
其中热传导型激光焊接原理为：激光辐射加热待加工表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰功率和重复频率等激光参数，使工件熔化，形成特定的熔池。
用于齿轮焊接和冶金薄板焊接用的激光焊接机主要涉及激光深熔焊接。
下面重点介绍激光深熔焊接的原理。
激光深熔焊接一般采用连续激光光束完成材料的连接，其冶金物理过程与电子束焊接极为相似，即能量转换机制是通过“小孔”（Key-hole）结构来完成的。
在足够高的功率密度激光照射下，材料产生蒸发并形成小孔。
这个充满蒸气的小孔犹如一个黑体，几乎吸收全部的入射光束能量，孔腔内平衡温度达2500℃左右，热量从这个高温孔腔外壁传递出来，使包围着这个孔腔四周的金属熔化。
小孔内充满在光束照射下壁体材料连续蒸发产生的高温蒸汽，小孔四壁包围着熔融金属，液态金属四周包围着固体材料（而在大多数常规焊接过程和激光传导焊接中，能量首先沉积于工件表面，然后靠传递输送到内部）。
孔壁外液体流动和壁层表面张力与孔腔内连续产生的蒸汽压力相持并保持着动态平衡。
光束不断进入小孔，小孔外的材料在连续流动，随着光束移动，小孔始终处于流动的稳定状态。
就是说，小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动，熔融金属充填着小孔移开后留下的空隙并随之冷凝，焊缝于是形成。
上述过程的所有这一切发生得如此快，使焊接速度很容易达到每分钟数米。
二、激光深熔焊接的主要工艺参数1.激光功率激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
