任务二：电动燃油泵的检测

授课教案课程：汽车发动机检测与维修授课专业：汽修类项目燃料供给系统的检测任务名称任务二：电动燃油泵的检测教学课时12学时教学目标知识目标：1.掌握电动燃油泵工作状况的检测方法。

2.掌握电动汽油泵供油量检测的方法。

3. 掌握燃油泵电路的检测方法、燃油泵继电器和保险丝的检测方法。

能力目标：1.能根据故障现象分析电动燃油泵、燃油泵电路故障原因。

2.能正确规范使用工量具及检测仪器。

3.能借助检测仪器及工量具对电动燃油泵部件、燃油泵电路进行检测，并判断故障点。

4.能提出故障点维修方案并对故障点进行恢复。

素质目标：1．质量，规范，环保，安全意识，培养良好的团队精神；2．培养吃苦耐劳的工作作风和严谨细致的工作态度。

教学重点、难点1．借助检测仪器及工量具对电动燃油泵部件进行检测，并判断故障点；2．根据故障点维修方案并对故障点进行恢复。

教学方法建议任务驱动法，现场演示，学做一体教学组织形式资讯-决策-计划-实施-检查-评价教学内容与步骤一、工作任务展示二、工作任务分析三、以任务为导向的相关知识点（工作页）四、工作任务实施五、任务完成评价六、任务总结【工作任务展示】图5-2-1 电动燃油泵图5-2-2 燃油泵电路【工作任务分析】汽车燃料系经常会出现发动机工作时发动机抖动、动力不足并出现间隙断火现象，故障原因一般为点火不良或供油不畅，通过检查判断发现发动机的点火系统工作正常，故障的原因就是燃油系统的故障，当燃油系统发生故障时，我们要能够通过对燃油泵电路的分析和仪表的使用能够诊断和排除故障。

可能是燃油系统的电动燃油泵的故障。

本任务要求学生能借助检测仪器及工量具对电动燃油泵部件进行检测，并判断故障点；能按正常步骤使用数字式万用表和故障诊断仪对燃油泵电路进行分析，并要求学生按规定对数字式万用表和故障诊断仪进行保养，并要求学生按规定对燃油压力表进行保养，对场地进行清理、维护。

【相关知识点】知识点一：就车检测条件就车检测汽油泵工作状态和供油量，应保证蓄电池电压正常，汽油泵保险丝正常，汽油滤清器正常。

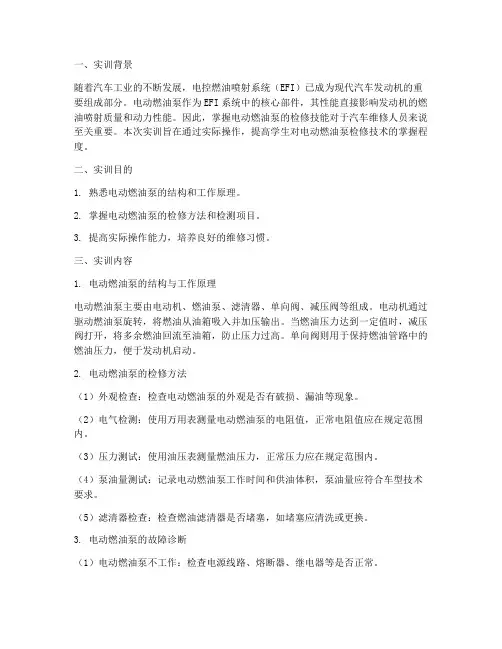

一、实训背景随着汽车工业的不断发展，电控燃油喷射系统（EFI）已成为现代汽车发动机的重要组成部分。

电动燃油泵作为EFI系统中的核心部件，其性能直接影响发动机的燃油喷射质量和动力性能。

因此，掌握电动燃油泵的检修技能对于汽车维修人员来说至关重要。

本次实训旨在通过实际操作，提高学生对电动燃油泵检修技术的掌握程度。

二、实训目的1. 熟悉电动燃油泵的结构和工作原理。

2. 掌握电动燃油泵的检修方法和检测项目。

3. 提高实际操作能力，培养良好的维修习惯。

三、实训内容1. 电动燃油泵的结构与工作原理电动燃油泵主要由电动机、燃油泵、滤清器、单向阀、减压阀等组成。

电动机通过驱动燃油泵旋转，将燃油从油箱吸入并加压输出。

当燃油压力达到一定值时，减压阀打开，将多余燃油回流至油箱，防止压力过高。

单向阀则用于保持燃油管路中的燃油压力，便于发动机启动。

2. 电动燃油泵的检修方法（1）外观检查：检查电动燃油泵的外观是否有破损、漏油等现象。

（2）电气检测：使用万用表测量电动燃油泵的电阻值，正常电阻值应在规定范围内。

（3）压力测试：使用油压表测量燃油压力，正常压力应在规定范围内。

（4）泵油量测试：记录电动燃油泵工作时间和供油体积，泵油量应符合车型技术要求。

（5）滤清器检查：检查燃油滤清器是否堵塞，如堵塞应清洗或更换。

3. 电动燃油泵的故障诊断（1）电动燃油泵不工作：检查电源线路、熔断器、继电器等是否正常。

（2）燃油压力过低：检查燃油滤清器、油管、减压阀等是否堵塞。

（3）燃油压力过高：检查减压阀是否正常。

（4）泵油量不足：检查燃油滤清器、油泵、油管等是否堵塞。

四、实训过程1. 准备工作（1）准备实训所需工具：万用表、油压表、扳手、螺丝刀等。

（2）准备实训车辆：选择一辆具有电控燃油喷射系统的汽车。

2. 实训步骤（1）检查电动燃油泵外观，记录发现的问题。

（2）使用万用表测量电动燃油泵的电阻值，记录测量结果。

（3）使用油压表测量燃油压力，记录测量结果。

电动燃油泵及其控制系统的检测电动汽油泵的作用是供给燃油系统足够的具有规定压力的汽油。

电子控制汽油喷射系统的电动汽油泵是一种由小型直流电动机驱动的油泵。

电动机和油泵做成一体，密封在一个泵壳内。

有些车型的电动汽油泵安装在油箱外，但大部分车型的电动汽油泵安装在油箱内，还有少数车型在油箱内和油箱外各安装一个电动汽油泵，两者串联在油路中。

常见的电动汽油泵有两种类型：滚柱式和平板滑片式。

1．电动汽油泵的检测(1)电动汽油泵电阻的检测用万用表电阻挡测量电动汽油泵上两个接线端子间的电阻，即为电动汽油泵直流电动机线圈的电阻，其阻值应为2～3Ω（20℃时）。

如果阻值不符合。

则应更换电动汽油泵。

(2)电动汽油泵工作状态的检查①单件检查如图1所示，拆下电动汽油泵的导线连接器，从车上拆下电动汽油泵进行检查。

将电动汽油泵与蓄电池相接（正负极不能接错），并使电动汽油泵尽量远离蓄电池，每次接通不超过10s（时间过长会烧坏电动汽油泵电动机的线圈）。

如电动汽油泵不转动，则应更换电动汽油泵。

②就车检查a．用连接线将汽油泵连接器上的两个端子连接起来。

b．再使点火开关位于“ON”位嚣，但不要启动发动机。

c，检查来自燃油滤清器的进油软管处是否有可用手指感觉到的油压。

注意，可听到燃油的回流声音。

d．断开点火开关（位于“OFF”位置）。

从检查连接器上取下连接线。

如果没有油压，检查以下元件：燃油喷射( EFI)的主继电器熔断器；EFI熔断器；EFI的主继电器；燃油泵的ECU；燃油泵；发动机的ECU;各线束连接器。

(3)电动汽油泵电量的检测拆下电动汽油泵的电源线，串上电流表，启动发动机，观察耗电量应不大于7A，如果耗电量过大，说明电动汽油泵电机存在短路、阻塞、卡滞等现象，这时会使供油压力不足。

(4)电动汽油泵最大压力和保持压力的检测①释放燃油系统压力。

按规定程序释放燃油系统的油压，启动发动机，在发动机运转中拆下电动汽油泵继电器（或拆下电动汽油泵电源插头），待发动机自行熄火后，再转动启动开关，启动发动机2～3次，燃油压力即可完全释放。

E ＯＣＣＵＰＡＴＩＯＮ2012 05150实践与探索XPLORATION浅谈汽车电动燃油泵的故障检测及排除文／黄道崇在现代轿车中采用各种不同的汽油喷射系统，它们的供油方式各有所不同，但都必须安装电动燃油泵。

它的主要功能是供给燃油系统足够的、有一定压力的燃油。

一、汽车电动燃油泵的构造汽车燃油泵由泵体、永磁电动机和外壳三部分所组成 如图1所示。

二、电动燃油泵出现故障造成的影响汽车电动燃油泵是燃料供给系统的重要组成部份，当它出现故障时会直接影响发动机的正常工作。

由于电动燃油泵的故障，可能出现混合气过浓，过稀或不供油的情况，受此影响，发动机会发生以下一些故障现象：发动机不能启动，发动机怠速不稳，发动机启动后熄火，发动机加速不良，发动机耗油量过高，发动机达不到最大功率。

三、电动燃油泵的故障检查１．供油系统的检修（1）进行燃油压力测试。

（2）燃油压力测试情况及供油系统故障对策见下表。

现象可能原因对策●燃油压力太低●引擎加速后燃油压力下降●回油管没有油压燃油滤清器阻塞更换燃油滤清器由于油压调整器的阀座或弹簧不良，导致燃油泄漏到回油侧更换油压调节器燃油泵油压太低更换燃油泵●油压太高油压调节器阀门损坏更换油压调节器回油管阻塞清洁或更换回油管●油压调节器的真空软管拆下及没拆下时，燃油压力并未改变真空软管破损或真空接头阻塞更换真空软管或清洁真空接头●引擎熄火后油压逐渐下降喷油嘴漏油更换喷油嘴油压调节器阀座漏油更换油压调节器●引擎熄火后油压迅速下降燃油泵之止回阀保持常开更换燃油泵２．电动燃油泵控制线路的测试与诊断步骤见图2。

检查故障现象检查引擎-ECU 与燃油泵继电器之间的电线束， 必要时则修理之测量引擎—ECU 接头B-71 拆下接头，测量电线束侧8号端子与搭铁之间的电压（点火开关：on OK ：电瓶电压检查下列接头：B-71检查故障现象更换引擎-ECU检查点火开关（参考GROUP54-点火开关）检查下列接头： B-62测量燃油泵继电器接头B-62拆下接头，测量电线束侧4号端子与搭铁之间的电压（点火开关：on ） Ok ：电瓶电压检查下列接头： B-14检查燃油泵继电器与点火开关之间的电线束检查故障现象OKOKOKOKOKOKNG NGNGNGNGNGNG NG修理修理修理修理图2四、电动燃油泵故障检修案例一台东南富利卡DN6440Ⅲ，配用三菱发动机，加油不启动，动力不足，在早上点火状况良好，但一段时间后故障现象明显，停车一段时间，发动机状况又有所改善。

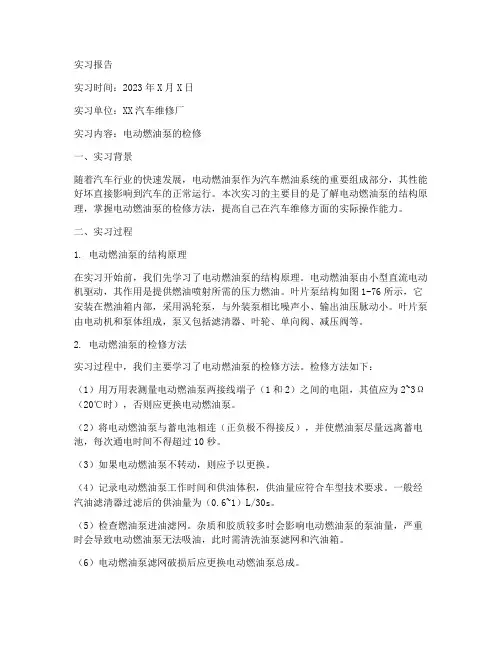

实习报告实习时间：2023年X月X日实习单位：XX汽车维修厂实习内容：电动燃油泵的检修一、实习背景随着汽车行业的快速发展，电动燃油泵作为汽车燃油系统的重要组成部分，其性能好坏直接影响到汽车的正常运行。

本次实习的主要目的是了解电动燃油泵的结构原理，掌握电动燃油泵的检修方法，提高自己在汽车维修方面的实际操作能力。

二、实习过程1. 电动燃油泵的结构原理在实习开始前，我们先学习了电动燃油泵的结构原理。

电动燃油泵由小型直流电动机驱动，其作用是提供燃油喷射所需的压力燃油。

叶片泵结构如图1-76所示，它安装在燃油箱内部，采用涡轮泵，与外装泵相比噪声小、输出油压脉动小。

叶片泵由电动机和泵体组成，泵又包括滤清器、叶轮、单向阀、减压阀等。

2. 电动燃油泵的检修方法实习过程中，我们主要学习了电动燃油泵的检修方法。

检修方法如下：（1）用万用表测量电动燃油泵两接线端子（1和2）之间的电阻，其值应为2~3Ω（20℃时），否则应更换电动燃油泵。

（2）将电动燃油泵与蓄电池相连（正负极不得接反），并使燃油泵尽量远离蓄电池，每次通电时间不得超过10秒。

（3）如果电动燃油泵不转动，则应予以更换。

（4）记录电动燃油泵工作时间和供油体积，供油量应符合车型技术要求。

一般经汽油滤清器过滤后的供油量为（0.6~1）L/30s。

（5）检查燃油泵进油滤网。

杂质和胶质较多时会影响电动燃油泵的泵油量，严重时会导致电动燃油泵无法吸油，此时需清洗油泵滤网和汽油箱。

（6）电动燃油泵滤网破损后应更换电动燃油泵总成。

3. 实习实践在掌握了电动燃油泵的检修方法后，我们开始进行实际操作。

在师傅的指导下，我们逐一对车辆的电动燃油泵进行检修，检查其电阻值、通电情况、转动性能以及供油量等，并对进油滤网进行清洗。

在实习过程中，我们共检修了5辆汽车的电动燃油泵，均成功修复，确保了车辆的正常运行。

三、实习收获通过本次实习，我对电动燃油泵的结构原理和检修方法有了更深入的了解，提高了自己在汽车维修方面的实际操作能力。

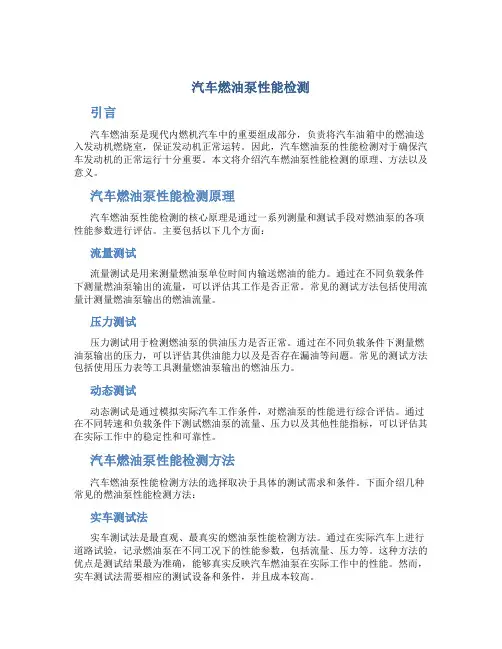

汽车燃油泵性能检测引言汽车燃油泵是现代内燃机汽车中的重要组成部分，负责将汽车油箱中的燃油送入发动机燃烧室，保证发动机正常运转。

因此，汽车燃油泵的性能检测对于确保汽车发动机的正常运行十分重要。

本文将介绍汽车燃油泵性能检测的原理、方法以及意义。

汽车燃油泵性能检测原理汽车燃油泵性能检测的核心原理是通过一系列测量和测试手段对燃油泵的各项性能参数进行评估。

主要包括以下几个方面：流量测试流量测试是用来测量燃油泵单位时间内输送燃油的能力。

通过在不同负载条件下测量燃油泵输出的流量，可以评估其工作是否正常。

常见的测试方法包括使用流量计测量燃油泵输出的燃油流量。

压力测试压力测试用于检测燃油泵的供油压力是否正常。

通过在不同负载条件下测量燃油泵输出的压力，可以评估其供油能力以及是否存在漏油等问题。

常见的测试方法包括使用压力表等工具测量燃油泵输出的燃油压力。

动态测试动态测试是通过模拟实际汽车工作条件，对燃油泵的性能进行综合评估。

通过在不同转速和负载条件下测试燃油泵的流量、压力以及其他性能指标，可以评估其在实际工作中的稳定性和可靠性。

汽车燃油泵性能检测方法汽车燃油泵性能检测方法的选择取决于具体的测试需求和条件。

下面介绍几种常见的燃油泵性能检测方法：实车测试法实车测试法是最直观、最真实的燃油泵性能检测方法。

通过在实际汽车上进行道路试验，记录燃油泵在不同工况下的性能参数，包括流量、压力等。

这种方法的优点是测试结果最为准确，能够真实反映汽车燃油泵在实际工作中的性能。

然而，实车测试法需要相应的测试设备和条件，并且成本较高。

试验台测试法试验台测试法是一种在实验室条件下进行的燃油泵性能测试方法。

将燃油泵装置在试验台上，通过控制试验台的转速和负载来模拟实际工作条件，再通过各种测试仪器来测量燃油泵的性能参数。

这种方法的优点是测试条件可控，对于评估燃油泵的性能指标比较准确。

但是相对于实车测试法，试验台测试法无法完全模拟实际工作条件，因此存在一定的局限性。

实训项目05 电动燃油泵的检测燃油喷射系统均采用电动燃油泵，其功用是为喷油器提供油压高于进气歧管压力250~300kPa的燃油。

因为燃油是从油箱内泵出，经过压缩或动量转换将油压提高后，经输油管送到喷油器，所以油泵的最高输出油压需要450~600kPa，其供油量比发动机最大耗油量大得多，多余的汽油将从回油管返回油箱。

设计燃油泵供油量大于发动机耗油量的目的有两个：一是防止发动机供油不足；二是燃油流动量增大可以散发供油系统的热量，从而防止油路产生气阻。

一、实训目的和要求1、了解电动燃油泵的结构及工作原理；2、掌握电动燃油泵的检测方法和检测项目。

3、掌握燃油压力表的正确使用和燃油系统油压的测量。

二、实训课时实训共安排2课时。

三、器材工具1、工具：数字万用表、K81故障诊断仪、组合工具一套；2、设备：桑塔纳AJR发动机故障实验台；3、教具：STN—AJR发动机教学挂图一套，桑塔纳2000Gsi型轿车燃油泵5只。

四、成绩评定成绩评定的等级为优、良、中、及格和不及格。

四、实训原理1、电动燃油泵的结构电动燃油泵的结构如图5-1所示，主要由永磁式直流电动机、油泵、限压阀、单向阀和泵壳等组成。

电动机由永久磁铁、电枢、换向器和电刷等组成。

油泵由泵转子和泵体组成。

泵转子固定在电动机轴上，随电动机转动而转动。

当点火开关接通时，直流电动机电路接通，电枢受电磁力的作用而开始转动，泵转子便随电动机一同转动，将燃油从油箱，经输油管和进油口泵入燃油泵。

当油泵内油压超过单向阀处弹簧压力时，燃油便从出油口经输油管泵入供油总管，再分配给各个喷油器。

当油泵停止工作时，在油泵出口单向阀处弹簧压力作用下，单向阀将阻止汽油回流，使供油系统中保存的燃油具有一定压力，以便于发动机再次启动。

当油泵中的燃油压力超过规定值（一般为320kPa）时，油压克服泵体上限压阀弹簧的压力将限压阀顶开，部分汽油返回到进油口一侧，使油压不致过高而损害油泵。

点火开关一旦接通，电动燃油泵就会工作1秒钟。

写出电动燃油泵故障检测思路和方法
嘿，朋友们！今天咱来聊聊电动燃油泵故障检测的那些事儿。

你想想，这电动燃油泵就好比汽车的“心脏”啊，如果它出了问题，那车可不得闹脾气嘛！
先来说说检测思路吧。

哎呀，就像你身体不舒服了，你得先整体感觉一下哪不对劲吧？对于电动燃油泵，咱也得先大体瞅瞅车辆有啥异常表现。

比如说，车开着开着突然动力不足啦，或者干脆启动不起来啦。

就像人头疼得厉害，你肯定知道这个人身体出状况了呀！
检测方法呢，有好几种呢！可以听听它工作的声音呀，正常工作的电动燃油泵会发出那种“嗡嗡”的声音，要是声音不对劲，嘿，那就得注意啦！这不就跟听人说话一样嘛，语气不对就知道这人可能心情不好呢！还可以检测燃油压力呀，压力不正常那肯定有问题呀！这就像量血压，血压不正常那就得找找原因啊。

再就是检查电路啦，看看是不是电路出故障导致电动燃油泵不工作了。

这就好比家里的电灯不亮了，你不得看看是不是电路的问题呀！你说是不是这个理儿？
还可以看看燃油滤清器是不是堵塞了呀，要是堵住了，那燃油泵可不就得累坏啦！就像人的呼吸道堵住了，那能好受嘛！
总之呢，电动燃油泵的故障检测可不能马虎，得认真对待。

不然车在路上抛锚了，那多麻烦呀！咱得把它照顾好，让车能好好为咱服务呀！这就是我的观点，大家觉得呢！。

简述电动汽油泵的检查内容引言：电动汽油泵是现代汽车燃油供给系统中的关键部件之一。

只有确保电动汽油泵的正常运行，才能保证燃油供给的稳定性和车辆的正常行驶。

因此，定期检查电动汽油泵的工作状态十分必要。

本文将简要介绍电动汽油泵的检查内容，帮助车主了解如何检查和维护电动汽油泵。

一、外观检查1. 检查电动汽油泵的外壳和安装固定件是否完好无损；2. 检查电动汽油泵是否有漏油、渗油等现象；3. 检查电动汽油泵的连接线束和接插件是否正常、无破损。

二、电气检查1. 使用多米特表检查电动汽油泵的电源电压，确保电源电压符合规定范围；2. 使用多米特表检查电动汽油泵的接地情况，确保接地良好；3. 检查电动汽油泵的继电器和保险丝是否正常工作，如有问题及时更换或修理。

三、压力检查1. 使用液压表检查电动汽油泵输出的燃油压力是否在规定范围内；2. 检查电动汽油泵的压力调节装置是否正常工作，如有问题需要修理或更换；3. 检查电动汽油泵的压力传感器是否准确，如有偏差需要进行校准或更换。

四、噪音检查1. 启动发动机，仔细听取电动汽油泵是否有异常噪音；2. 注意听取电动汽油泵运行时是否有异常震动；3. 如有异常噪音或震动，需要及时检查和修理。

五、滤清器检查1. 拆下电动汽油泵的滤清器，检查是否有油垢或杂质；2. 如发现滤清器严重堵塞或有杂质，需要及时更换滤清器。

六、测定流量1. 使用专用工具测定电动汽油泵输出的燃油流量是否在规定范围内；2. 如燃油流量不足，需要检查和修理电动汽油泵。

结论：定期检查电动汽油泵是保证车辆燃油供给系统正常工作的重要步骤。

通过外观检查、电气检查、压力检查、噪音检查、滤清器检查和测定流量等步骤，能及时发现和解决电动汽油泵出现的问题，确保车辆的安全性和可靠性。

因此，我们在车辆保养和维修过程中要重视电动汽油泵的检查工作，以保障汽车的正常行驶。

检测电动燃油泵首先应判别是油泵本身或是控制电路的故障。

点控制电路而言，应判断是ECU 内部故障，还是ECU外部的控制电路故障，最后一步检测元件的故障。

（一）操作步骤（1)打开燃油箱盖，将开关置于ON位置（但不要启动发动机），油泵应能运转2s，此时可在燃油加油口倾听有无油泵运转的声音。

如果在打开点火开关后，能听到油泵运转3一5。

后又停止，说明控制系统各部分工作正常。

（2）若打开点火开关后听不到油泵运转的声音，则进行如下测量：蓄电池电压是否在12v以上，拆下蓄电池负极电缆，释放燃油系统的油压，接上油压表。

在重新接上蓄电池负极电缆之后，用一根短导线将故障检测插座内两个检测电控燃油泵的插孔（丰田车FP和+B两插孔）短接，若只有一个检测插孔的则将其搭铁。

此时打开开关（不要启动发动机），如果能听到油泵运转的声音，说明ECU外部的油泵控制电路工作基本正常，故障在ECU内部或继电器；若仍听不到油泵运转的声音，可用手捏住汽油软管应感到输油压力。

否则，为ECU外部的控制电路故障，此时应检查熔丝、继电器及电动燃油泵是否有损坏，各电路有无断路或接触不良。

（3）电动燃油泵总成的检测。

用万用电表电阻挡测量油泵上两个接线端子间的电阻，即为电动汽油泵直流电动机线圈的电阻，阻值应为2~3Ω。

（4）检测电动燃油泵压力。

将燃油压力表接在燃油管路上，并堵住出油口，如图1-1-23所示。

短接电动燃油泵，打开点火开关，不启动发动机使汽油泵运转10s左右，此时燃油压力表的油压值即为燃油泵的最大泵油压力。

(二）技术要求燃油泵的最大泵油压力应比发动机运转工况下的压力高出200~300kPa，达到490~640kPa，如达不到，应检查或更换新燃油泵。

关闭点火开关5min后，观察燃油压力表的读数，这个压力即为燃油泵的保持压力，应≥340kPa，否则应更换燃油泵。

燃油泵检查与更换
（1）任务描述
1）该题为考核学生检查更换燃油泵的相关技能，按照发动机维修手册技术要求在实车上完成该工作任务；
2）考试计时开始后，考生方可进行操作，按考题要求完成工作任务，并将考试相应内容记录在工单上，任务完成整理场地后结束考试。

（2）实施条件
1）工位要求
①每个场地要求配备2-4个工位；
②每个工位配备工作台1张，常用工具车1个，零件车1个；
③每个工位配备分类回收垃圾桶。

2）工量具、仪器设备及材料清单（每个工位须配备）
（3）考核时量
考核时限：40分钟。

（4）评价标准
《燃油泵检查与更换》评价标准
（5）操作工单
《燃油泵检查与更换操作工单》。

项目二电动燃油泵检修及燃油压力试验一、实训内容与要求1．掌握电动汽油泵的检测方法（电阻测试、电压测试、波形测试）及工艺流程与技术规范。

2．了解各电动汽油泵的结构与工作原理。

3．了解电动汽油泵故障对整个电控系统的影响。

二、实训学时实训共安排2课时，其中辅导教师讲解1课时，学生实训、实验、填写检测报告1课时。

《实训报告》作为考评时的主要依据，分数记入个人实训总成绩。

三、实训器材1．工具：数字万用表、常用工具一套，块布若干。

2．设备：3VZ—FE丰田佳美发动机一台。

3．教具：3VZ—FE丰田佳美发动机电路图一份，电动汽油泵一个。

四、操作内容及步骤1．电阻检测（１）拔下电动汽油泵的导线连接器，从车上拆下电动气油泵进行检查。

（２）电动汽油泵电阻的检测用万用表Ω档测量电动汽油泵上两个接线端子间的电阻，即为电动汽油泵直流电动机线圈的电阻，其阻值应为2-3Ω（20℃时）。

如电阻值不符，则须更换电动汽油泵。

（３）电动汽油泵工作状态的检查按图 5将电动汽油泵与蓄电池相接（正负极不能接错），并使电动汽油泵尽量远离蓄电池，每次接通不超过10s（时间过长会烧坏电动汽油泵电动机的线圈）。

如电动汽油泵不转动，则应更换电动汽油泵。

2．燃油压力测试（１）泄压让发动机以怠速运转，拔下油泵继电器或保险丝，起动发动机３—５次（起动发动机１—２次不能完全降低残余油压），将燃油供给系统内的残余油压泄掉，防止在接油压表时，燃油系统油压压力过高喷出燃油。

（２）将燃油压力表安装在燃油供给系统的进油管路里（一般安装在燃油滤清器后面）。

（３）打开点火开关，油泵工作５秒左右，让油泵工作泵油，油压上升３kg/cm2（1公斤=0.098兆帕=98千帕），正常油压在250—310kpa（车型不同，油压标准参数也不同），停泵后油压应稳定。

（起始油压）（４）起动发动机，让发动机以怠速运转，油压下降到2.5kg/cm2。

（工作油压）（５）急加速，此时节气门开度变大，真空吸力减小，油压上升到３kg/cm2左右。

简述电动汽油泵的检查内容电动汽油泵是汽车燃油供给系统中的重要组成部分，负责将汽油从油箱输送到发动机燃烧室。

为了确保电动汽油泵的正常运行，检查和维护工作至关重要。

下面将对电动汽油泵的检查内容进行简述。

1. 外观检查：首先需要对电动汽油泵的外观进行检查，包括泵体、接口、电线和连接件等。

检查是否存在损坏、变形、松动或腐蚀等情况，如果有问题需要及时修复或更换。

2. 电气连接检查：检查电动汽油泵的电气连接是否正常，包括电源线、接地线和控制线等。

确保连接牢固可靠，并检查是否存在短路、断路或接触不良等问题。

3. 声音检查：通过启动发动机并监听电动汽油泵的工作声音，检查是否存在异常噪音。

正常情况下，电动汽油泵应该运行平稳，没有明显的异响。

4. 压力检查：使用专用的压力计对电动汽油泵的输出压力进行检测。

压力应该在制造商规定的范围内，如果压力过高或过低都可能会影响燃油供给系统的正常工作。

5. 流量检查：通过测量电动汽油泵的输出流量，检查是否达到制造商规定的标准。

正常情况下，流量应该稳定，保证发动机能够获得足够的燃油供应。

6. 过滤器检查：电动汽油泵通常配备有燃油过滤器，检查过滤器是否存在堵塞或污损。

如果过滤器堵塞，会导致燃油供给不足，影响发动机的正常工作。

7. 密封性检查：检查电动汽油泵的密封性能，确保泵体和接口之间没有泄漏。

泄漏会导致燃油泄露，不仅浪费燃油还可能引发安全隐患。

8. 温度检查：在运行一段时间后，检查电动汽油泵的工作温度。

过高的温度可能是由于泵体散热不良或电动汽油泵工作异常引起的，需要及时检修。

9. 检修记录：对检查过程中发现的问题和处理情况进行记录，以便后续的维护工作。

同时，也可以通过这些记录来分析电动汽油泵的运行状况，及时发现潜在问题并进行预防。

总结起来，电动汽油泵的检查内容包括外观检查、电气连接检查、声音检查、压力检查、流量检查、过滤器检查、密封性检查、温度检查和检修记录等。

通过定期检查和维护，可以确保电动汽油泵的正常运行，提高汽车的燃油供给效率，延长汽车的使用寿命。

威海市交通学校《电控发动机》实训教案
实训步骤一、原理与应用
一、涡轮式电动燃油泵：
1、功用：
给电控燃油喷射系统提供具有一定压力的燃油。

2、构造：
由燃油泵电动机、涡轮泵、出油阀、卸压阀等组成3、工作原理：
电动机驱动涡轮泵叶片旋转，在离心力作用下，叶片紧贴泵壳，并将燃油从进油室带往出油室，使进油室产生一定真空，将燃油吸入。

出油室燃油不断增多，压力上升，顶开出油阀经出油口输出。

（一）滚柱式电动燃油泵：
构造：
由燃油泵电动机、滚柱式燃油泵、出油阀、卸压阀等组成
（二）油泵开关控制的燃油泵控制电路：
二、实训步骤：
1、燃油系统的压力释放：
（1）目的：
在发动机熄火后，燃油系统内仍保持有较高的残余压力，以便于发动机再次起动。

在拆卸燃油系统内任何元件时，都必须首先释放燃油系统压力，以免系统内的压力油喷出，造成人身伤害或火灾。

2）燃油系统压力释放的方法：
①起动发动机，维持怠速运转。

②在发动机运转时，拔下油泵继电器或电动燃油泵电源接线，使发动机自行熄火。

③再使发动机起动2-3次，即可完全释放燃油系统压力。

④关闭点火开关，装上油泵继电器或电动燃油泵电源接线。

2、燃油泵的拆装与检验：
1）、拆卸燃油泵时注意：
应释放燃油系统压力，并关闭用电设备。
