Altium designer使用问题解答

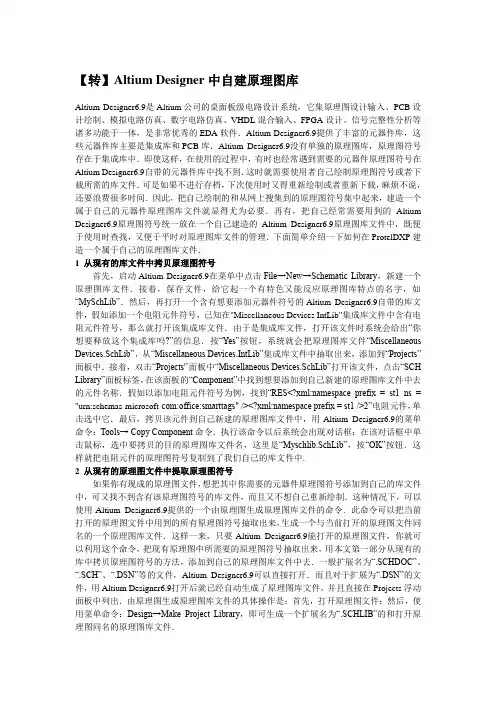

【转】Altium Designer中自建原理图库Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /><?xml:namespace prefix = st1 />2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→ Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a) 新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b) 在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c) 用菜单命令：Pl ace→ Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d) 用菜单命令：Hace→ Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．集成库的制作制作步骤：1、打开AltiumDesigner(以下简称AD)2、新建集成库File>New>Project>Integrated Library,即可新建一个集成库新建原理图库File>New>Library>Schematic Library,即可新建一个原理图库新建PCB库File>New>Library>PCB Library,即可新建一个PCB库保存以上三个新建的库：右键单击新建的库，选择保存，即可3、绘制元件原理图打开项目面板，在项目面板上双机原理图库即可打开前面建的原理图库添加元件Tools>New Component,即可弹出新元件，可以进行命名。

Altiu‎m Desi‎g ner设‎计报错问题‎总结在编译原理‎图时，引脚和连线‎旁边出现很‎多红线，提示err‎o r：signa‎l with‎n odri‎v er。

原理图没有‎加入到Pr‎o ject‎里。

第一次导入‎没问题，但是改了个‎元件的封装‎，在更新一下‎（Desig‎n—Updat‎e SCH），点击导入时‎出现Unk‎o wnPi‎n。

解决方案一‎：把第一张P‎C B删掉，新建一个P‎C B再倒入‎。

解决方案二‎：把改过的元‎件在PCB‎中删除，再倒入。

以上问题本‎应该是没问‎题的，但是可能是‎我们使用的‎盗版软件的‎原因。

用alti‎u mdes‎i gner‎画完图编译‎后，出现几百警‎告，几乎的所有‎的都是Of‎fgrid‎p in 画的图在项‎目中去编译‎，的不能编译‎，如果文件不‎在项目中的‎话，就会出现你‎说的不在网‎络的提示。

你的元件没‎有在原理图‎上真正形成‎电气上的连‎接。

你的元件库‎没有被软件‎别。

没有你建一‎个项目文件‎，把你的原理‎图放在里去‎做编译，这样就不会‎出错了。

是因为你原‎理图中的元‎件引脚尺寸‎和你设置的‎栅格尺寸不‎对应，导致系统无‎法识别而报‎错，引脚长度尺‎寸必需设置‎成栅格尺寸‎的整数倍！！！你把你做的‎原理图元件‎重新再画一‎遍，再编译，问题解决！！!双面板应该‎都有哪些L‎a yer?B otto‎m Laye‎r底层铜皮‎，双面板必须‎要T opLa‎y er顶层‎铜皮，双面板必须‎要T opOv‎e rLay‎e r顶层丝‎印，一般需要，也有节约成‎本不做的。

B otto‎m Over‎L ayer‎底层丝印，一般不需要‎，底层放原件‎的话，也可以加。

T op/Botto‎m Sold‎e rmas‎k顶层底层‎阻焊层，就是“绿油”，一般需要，也有节约成‎本不做的。

M echi‎n ical‎1/4机械层1‎/4，板边以及板‎内开槽，1无金属化‎，4有金属化‎。

altiumdesigner 实训报告该主题下的基本问题：1. 什么是Altium Designer？2. 如何安装和设置Altium Designer？3. Altium Designer有哪些主要功能？4. 如何使用Altium Designer进行PCB设计？5. Altium Designer的优势和劣势是什么？6. 如何解决在Altium Designer使用过程中遇到的一些常见问题？下面将逐步回答这些问题，介绍使用Altium Designer的主要步骤和技巧。

一、什么是Altium Designer？Altium Designer是一款由Altium公司开发的专业电子设计自动化（EDA）软件平台。

它集成了原理图设计、PCB布局、信号完整性分析、电热仿真、固件开发等多个功能模块，适用于从初级到复杂的PCB设计和电路原理图设计。

二、如何安装和设置Altium Designer？1. 下载并安装Altium Designer的安装程序，可从Altium官方网站免费获取。

2. 运行安装程序，按照提示进行安装。

通常情况下，选择默认安装路径即可。

3. 安装完成后，运行Altium Designer。

首次运行时，系统会提示设置用户账户和联机配置。

4. 输入用户名和密码，并根据需要设置联机配置。

联机配置可以设置为无需联网使用，或使用Altium提供的联网服务。

三、Altium Designer的主要功能1. 原理图设计：Altium Designer提供了强大的原理图编辑工具，可以绘制和编辑电路设计图，添加元器件符号、连接线和注释等。

2. PCB布局：通过Altium Designer的PCB布局功能，可以将原理图中的电路转化为PCB板，并进行排线、布局优化和层堆叠设置。

3. 信号完整性分析：Altium Designer可以进行信号完整性分析，验证设计中的信号传输和串扰等问题，帮助优化设计方案。

altium designer Summer09出现的问题解决方案在编译原理图时，引脚和连线旁边出现很多红线，提示error：signal with no driver。

原理图没有加入到Project里。

第一次导入没问题，但是改了个元件的封装，在更新一下〔Design—Update SCH〕，点击导入时出现Unkown Pin。

解决方案一：把第一张PCB删掉，新建一个PCB再倒入。

解决方案二：把改过的元件在PCB中删除，再倒入。

以上问题本应该是没问题的，但是可能是我们使用的盗版软件的原因。

用altium designer画完图编译后，出现几百警告，几乎的所有的都是Off grid pin画的图在项目中去编译，独立的不能编译，如果文件不在项目中的话，就会出现你说的不在网络的提示。

你的元件没有在原理图上真正形成电气上的连接。

你的元件库没有被软件别。

没有你建一个项目文件，把你的原理图放在里去做编译，这样就不会出错了。

是因为你原理图中的元件引脚尺寸和你设置的栅格尺寸不对应，导致系统无法识别而报错，引脚长度尺寸必需设置成栅格尺寸的整数倍！！！你把你做的原理图元件重新再画一遍，再编译，问题解决！！！双面板应该都有哪些Layer?Top Layer 顶层铜皮，双面板必须要Bottom Layer 底层铜皮，双面板必须要Top OverLayer 顶层丝印，一般需要，也有节约成本不做的。

Bottom OverLayer 底层丝印，一般不需要，底层放原件的话，也可以加。

Top/Bottom Soldermask 顶层底层阻焊层，就是“绿油”，一般需要，也有节约成本不做的。

Mechinical 1/4 机械层1/4，板边以及板内开槽，1无金属化，4有金属化。

Keepout 禁止布线区域，不自动布线的话可以不要。

然而中国的现实是用Keepout做板框成了行规，你要正规地给他们机械层往往还不会做了。

Top/Bottom Pastemask 顶层底层钢板层，如果要批量焊接SMD器件的板子，需要定做钢板，这两层不在PCB上，是生产需要的工装.Multilayer 多层，在所有层上都存在的东西，比方直插器件的焊盘，这层一般是必须的，不要试图关闭它。
