筏板基础设计几点要求

浅谈筏板基础设计的方法及注意事项摘要：建筑物地基土的类别和地基土层的分布情况决定了建筑物所采用哪一种类型的基础形式。

而筏板基础能很好的将地基承载力充分的发挥的同时，又能使沉降不均匀得到良好的调整，因此筏板基础被广泛应用于诸多的结构类型中。

本文就筏板基础设计的方法及筏板基础设计中的相关注意事项进行了一些浅析。

关键字：筏形基础；筏形基础设计；筏板；基础随着我们国家经济水平的不断提高，近些年来，国家的建筑行业也蓬勃发展起来。

建筑设计的推陈出新和建筑使用性能的不断扩大，无论是从建筑的数量上还是质量上都对建筑行业提出了新的要求。

筏板基础也理所当然的成为人们关注的对象，越来越多的被人们所认识和研究。

筏板基础从传统的应用于大型高层的建筑开始，到现今在一些纷繁复杂的小型建筑中也得到重视，其地位和分量也不断增加，所以，我们非常有必要对筏板基础设计的方法进行探讨。

一、筏板基础由于建筑物的地基土的类别和地基土层的分布情况决定了建筑物所采用哪一种类型的基础形式。

而筏板基础不仅充分发挥了地基的承载力，也使沉降不均匀得到良好的校正，这也是筏板基础能够广泛应用于诸多结构类型之中的原因。

筏板基础刚度大，整体性好，根据上部结构形式划分，筏板基础的构造形式主要可分为两种：平板式筏板基础和肋梁式筏板基础。

在柱网相对较大的大型商业建筑施工中，往往建筑的上部所要承受的荷载最大，所以我们通常会选择肋梁式筏板基础。

而平板式筏板基础则被广泛的应用在小型公共建筑或者是低层住宅建筑。

而近些年来，平板式筏板基础因其施工简单的特点，在高层建筑中也得到广泛的应用。

高层建筑的地下室通常被拿来建造地下的车库，因为此，这样的建筑是不被允许过多的设置内墙的，从而对箱型基础，限制了其使用。

而筏板基础因其能满足停车库对空间的使用要求，而成为较理想的基础型式。

二、筏板基础埋深及承载力的确定在城市区域，基础筏板的预埋深度取决于所需建造的建筑物地下室的层数多少和每层的高度。

筏板基础设计规范篇一：筏板基础强制性规范一、基础分部工程（一）基础分部工程1、施工前对水泥、砂子、钢材、轻体砖等原材料进行了检查，其品种、规格、标号、型号等均符合要求，并按规范规定对原材料进行了复试，试验结果全部合格，基础砼使用商品混凝土，由九天建化集团混凝土搅拌站提供配比单，砌筑砂浆由赤峰市检测中心出据配合比通知单。

2、本工程基础为独立柱基加构造底板基础，其基坑开挖尺寸符合设计及施工规范要求。

3、基础钢筋绑扎成型质量符合规范要求。

4、施工中对钢筋绑扎、砼浇筑等进行全过程检查，砼振捣养护、拆模等符合规范规定，并按规范规定在监理见证下留置标养试块及同条件试块检查砼强度，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

5、砌体工程施工中，轻体砖砌筑、拉结筋设置、施工配合比计量均按施工操作规程施工，并按规范规定在监理见证下留置砂浆标养试块，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

二、主体分部工程1、钢筋种类、型号、数量符合设计要求，钢筋加工的形状、尺寸符合设计及规范要求，钢筋焊接接头位置、外观质量、数量、受力钢筋的位置、数量、绑扎搭接长度、位置、保护层厚度符合规范要求。

2、模板及其支架具有足够的刚度、强度及稳定性，在浇筑砼之前，对模板工程进行了验收，能够满足规范要求，模板及其支架拆除的顺序及安全措施均按施工技术方案执行，底模拆除时，按砼同条件养护试件强度试验报告判定砼强度是否符合要求后才进行拆除。

3、砌体工程所用材料均有产品的合格证书及产品性能检测报告，并按规定进行了复试；试验结果合格。

砂浆由赤峰市检测中心出据配合比报告。

施工过程中，轻体砖提前浇水湿润，组砌方法正确，灰缝厚度及砂浆饱满度均符合规范规定。

墙体拉结筋的数量、留置长度等符合规范规定，砌体的位置及垂直度均在允许偏差范围内，砂浆试块留置数量符合规范规定，试验结果合格。

4、砼采用商品砼。

合理设计高层建筑基础筏板厚度在正常使用状态下，筏基应能满足建筑物的容许变形要求，同时保证结构的稳定性。

因此，筏基厚度的确定应考虑结构的荷载和变形，以及地基的承载能力。

在设计中，应根据结构的荷载和地基的承载能力，计算筏基的最小厚度。

同时，应考虑基础的非均匀沉降，采用适当的配筋和布置方式，以保证基础的稳定性和安全性。

2.2承载力极限状态下的筏基厚度确定在承载力极限状态下，筏基应能承受建筑物的最大荷载。

因此，在设计中，应根据结构的荷载和地基的承载能力，计算筏基的最大厚度。

同时，应考虑基础的非均匀沉降和冲切效应，采用适当的配筋和布置方式，以保证基础的稳定性和安全性。

3设计步骤3.1确定结构荷载和地基承载能力在设计中，应准确确定结构的荷载和地基的承载能力，以便计算筏基的最小和最大厚度。

3.2计算筏基的最小和最大厚度根据结构的荷载和地基的承载能力，计算筏基的最小和最大厚度，并考虑基础的非均匀沉降和冲切效应，采用适当的配筋和布置方式，以保证基础的稳定性和安全性。

3.3进行模拟分析采用有限元法或有限差分法等数值分析方法，进行模拟分析，验证筏基的稳定性和安全性。

3.4优化设计根据模拟分析结果，优化筏基的设计，进一步提高筏基的稳定性和安全性。

4结论在考虑基础与上部结构共同作用的前提条件下，按正常使用极限状态和承载力极限状态两方面分别入手，应用纵向挠曲度和板的冲切等理论成果，并通过实例论证，本文提出了一套较合理和完整的设计高层建筑筏板基础厚度的步骤。

这些步骤可以为高层建筑的基础设计提供一定的参考和指导，有助于提高高层建筑的基础稳定性和安全性。

3.1 在确定筏基板厚度时，必须综合考虑承载力极限状态下的验算结果。

对于一般剪力墙结构，可以直接应用正常使用状态下的预估值。

但对于一般框架或框架-剪力墙结构，由于其内部柱网区格大小不一，所需的地板厚度也会不同，需要相应调整。

3.2 本文未考虑地基的具体情况对筏基厚度的影响。

对于天然地基，上述确定筏基板厚度的步骤仍然适用。

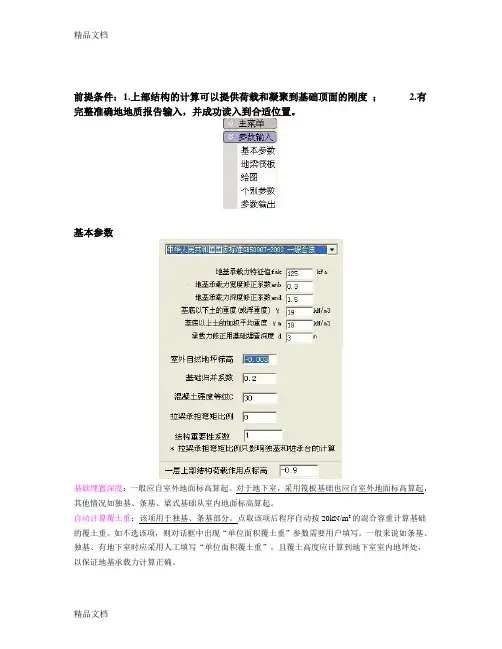

前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度； 2.有完整准确地地质报告输入，并成功读入到合适位置。

基本参数基础埋置深度：一般应自室外地面标高算起。

对于地下室，采用筏板基础也应自室外地面标高算起，其他情况如独基、条基、梁式基础从室内地面标高算起。

自动计算覆土重：该项用于独基、条基部分。

点取该项后程序自动按20kN/m2的混合容重计算基础的覆土重。

如不选该项，则对话框中出现“单位面积覆土重”参数需要用户填写。

一般来说如条基、独基、有地下室时应采用人工填写“单位面积覆土重”，且覆土高度应计算到地下室室内地坪处，以保证地基承载力计算正确。

一层上部结构荷载作用点标高：即承台或基础顶标高，先进行估算，计算完成后进行修改。

该参数主要是用于求出基底剪力对基础底面产生的附加弯矩作用。

在填写该参数时，应输入PMCAD中确定的柱底标高，即柱根部的位置。

注意：该参数只对柱下独基和桩承台基础有影响，对其他基础没有影响。

地梁筏板该菜单定义了按弹性地基梁元法计算需要的有关参数总信息：结构种类：基础基床反力系数：按默认按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资料数据，且必须进行刚性底板假定的沉降计算，否则按一般文克尔假定计算。

在此处要与“基础梁板弹性地基梁法计算”中的“沉降计算参数输入”中参数相对应。

弹性基础考虑抗扭：√人防等级：不计算双筋配筋计算压区配筋百分率：0.2％地下水距天然地坪深度：按实际梁钢筋归并系数：0.3梁支座钢筋放大系数：1.0梁跨中钢筋放大系数：1.0梁箍筋放大系数：1.0梁主筋级别：二级或三级梁箍筋级别：一级或二级梁立面图比例、梁剖面图比例：按默认梁箍筋间距：200翼缘（纵向）分布钢筋直径、间距：8mm、200mm梁式基础的覆土标高：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标高。
