筏板基础设计

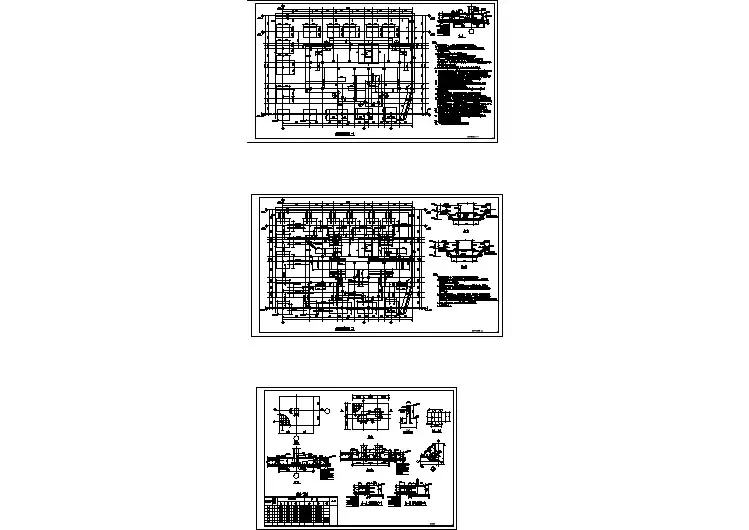

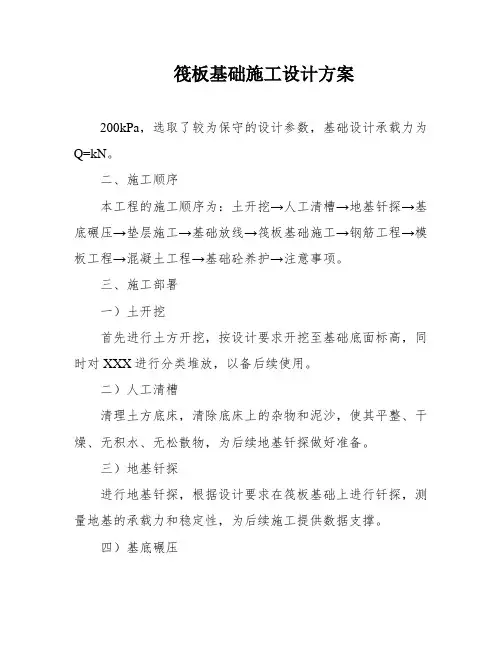

筏板基础施工设计方案200kPa，选取了较为保守的设计参数，基础设计承载力为Q=kN。

二、施工顺序本工程的施工顺序为：土开挖→人工清槽→地基钎探→基底碾压→垫层施工→基础放线→筏板基础施工→钢筋工程→模板工程→混凝土工程→基础砼养护→注意事项。

三、施工部署一）土开挖首先进行土方开挖，按设计要求开挖至基础底面标高，同时对XXX进行分类堆放，以备后续使用。

二）人工清槽清理土方底床，清除底床上的杂物和泥沙，使其平整、干燥、无积水、无松散物，为后续地基钎探做好准备。

三）地基钎探进行地基钎探，根据设计要求在筏板基础上进行钎探，测量地基的承载力和稳定性，为后续施工提供数据支撑。

四）基底碾压进行基底碾压，将土方底床进行碾压，使其更加坚实、平整，以便后续垫层施工。

五）垫层施工进行垫层施工，铺设垫层材料，使其厚度符合设计要求，起到分散荷载、缓冲震动的作用。

六）基础放线进行基础放线，根据设计要求在垫层上进行放线，确定筏板基础的位置和尺寸。

七）筏板基础施工进行筏板基础施工，按照设计要求进行混凝土浇筑、振捣、养护等工作，确保基础的质量和稳定性。

1、钢筋工程进行钢筋工程，按照设计要求进行钢筋的加工、安装、绑扎等工作，保证筏板基础的受力性能。

2、模板工程进行模板工程，按照设计要求进行模板的搭设、调整、拆除等工作，确保混凝土浇筑的质量和形状。

3、混凝土工程进行混凝土工程，按照设计要求进行混凝土的搅拌、运输、浇筑、振捣等工作，确保基础的强度和抗渗性能。

八）基础砼养护进行基础砼养护，按照设计要求进行基础砼的养护，保证其强度和稳定性。

九）注意事项施工过程中要注意安全、环保、文明施工等方面的问题，确保施工过程安全、顺利、高效。

四、基础砼测温案一）温度计算进行基础砼测温，按照设计要求进行温度计算，确定测温点的位置和数量，保证测温数据的准确性。

二）保温措施进行保温措施，按照设计要求进行保温材料的铺设、固定等工作，保证测温数据的准确性和可靠性。

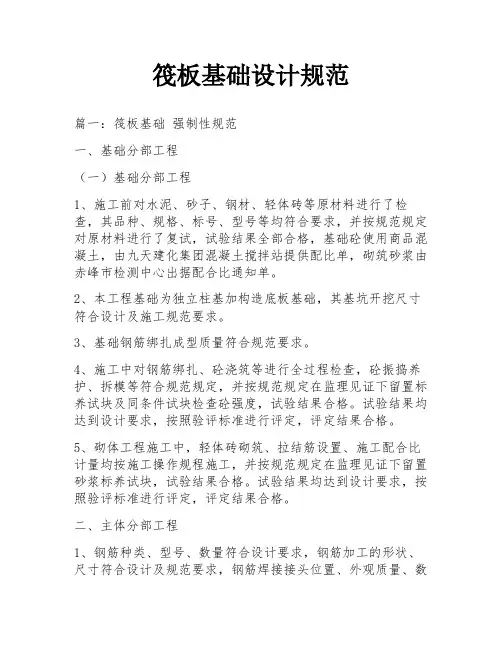

筏板基础设计规范篇一：筏板基础强制性规范一、基础分部工程（一）基础分部工程1、施工前对水泥、砂子、钢材、轻体砖等原材料进行了检查，其品种、规格、标号、型号等均符合要求，并按规范规定对原材料进行了复试，试验结果全部合格，基础砼使用商品混凝土，由九天建化集团混凝土搅拌站提供配比单，砌筑砂浆由赤峰市检测中心出据配合比通知单。

2、本工程基础为独立柱基加构造底板基础，其基坑开挖尺寸符合设计及施工规范要求。

3、基础钢筋绑扎成型质量符合规范要求。

4、施工中对钢筋绑扎、砼浇筑等进行全过程检查，砼振捣养护、拆模等符合规范规定，并按规范规定在监理见证下留置标养试块及同条件试块检查砼强度，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

5、砌体工程施工中，轻体砖砌筑、拉结筋设置、施工配合比计量均按施工操作规程施工，并按规范规定在监理见证下留置砂浆标养试块，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

二、主体分部工程1、钢筋种类、型号、数量符合设计要求，钢筋加工的形状、尺寸符合设计及规范要求，钢筋焊接接头位置、外观质量、数量、受力钢筋的位置、数量、绑扎搭接长度、位置、保护层厚度符合规范要求。

2、模板及其支架具有足够的刚度、强度及稳定性，在浇筑砼之前，对模板工程进行了验收，能够满足规范要求，模板及其支架拆除的顺序及安全措施均按施工技术方案执行，底模拆除时，按砼同条件养护试件强度试验报告判定砼强度是否符合要求后才进行拆除。

3、砌体工程所用材料均有产品的合格证书及产品性能检测报告，并按规定进行了复试；试验结果合格。

砂浆由赤峰市检测中心出据配合比报告。

施工过程中，轻体砖提前浇水湿润，组砌方法正确，灰缝厚度及砂浆饱满度均符合规范规定。

墙体拉结筋的数量、留置长度等符合规范规定，砌体的位置及垂直度均在允许偏差范围内，砂浆试块留置数量符合规范规定，试验结果合格。

4、砼采用商品砼。

高层住宅楼筏板基础的设计在现代城市的建设中，高层住宅楼如雨后春笋般拔地而起。

而作为支撑这些高楼大厦的重要基础结构，筏板基础的设计至关重要。

筏板基础具有整体性好、能有效调整不均匀沉降等优点，在高层住宅楼的建设中得到了广泛应用。

一、筏板基础的概念与特点筏板基础，简单来说，就是一块像筏子一样的钢筋混凝土板，将整个建筑物的底面积全部覆盖，把建筑物的荷载均匀地传递到地基上。

其主要特点包括：1、整体性好：筏板基础能够将上部结构的荷载均匀地分布到整个基础底面，有效地减少了不均匀沉降的发生。

2、稳定性高：由于基础面积大，对地基土的承载力要求相对较低，能够适应较软弱的地基条件。

3、抗渗性能强：对于地下水位较高的地区，筏板基础可以有效地抵抗地下水的渗透，保证建筑物的安全性。

二、高层住宅楼筏板基础设计的考虑因素在设计高层住宅楼的筏板基础时，需要综合考虑多个因素，以确保基础的安全性、经济性和合理性。

1、上部结构的荷载准确计算上部结构传递到基础的竖向荷载和水平荷载是设计的关键。

这包括建筑物的自重、使用活荷载、风荷载、地震作用等。

不同的荷载组合会对筏板基础的尺寸和配筋产生重要影响。

2、地质条件地质勘察报告提供的地基土的物理力学性质、承载力特征值、地下水位等信息是设计的基础。

根据地质条件，选择合适的基础持力层，并确定地基的处理方式。

3、沉降控制高层住宅楼由于高度较大，荷载较重，对沉降的要求较为严格。

设计时需要通过合理的基础尺寸和配筋，控制建筑物的沉降量和差异沉降，避免因不均匀沉降导致结构开裂和损坏。

4、抗浮设计在地下水位较高的地区，建筑物可能会受到地下水的浮力作用。

此时，需要进行抗浮设计，确保筏板基础能够抵抗地下水的浮力，保证建筑物的稳定性。

5、温度应力由于筏板基础的混凝土体积较大，在施工过程中会产生较大的温度应力。

设计时需要采取相应的措施，如设置后浇带、添加膨胀剂等，减少温度裂缝的产生。

三、筏板基础的设计计算1、地基承载力计算根据地质勘察报告提供的地基土参数，按照相关规范和公式，计算地基的承载力。

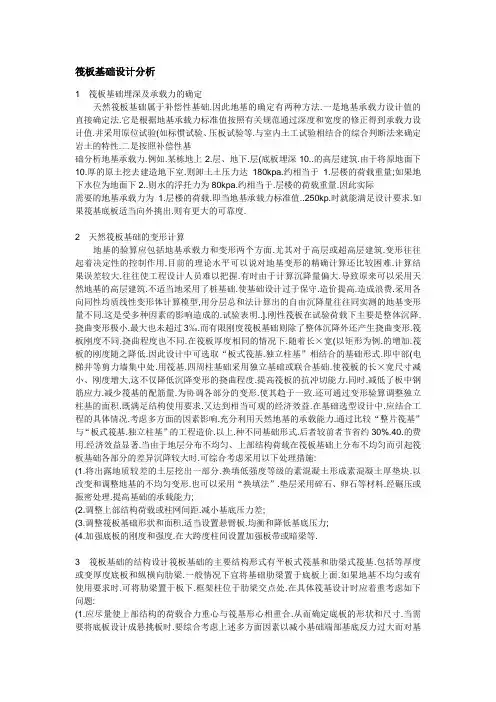

筏板基础设计分析1筏板基础埋深及承载力的确定天然筏板基础属于补偿性基础.因此地基的确定有两种方法.一是地基承载力设计值的直接确定法.它是根据地基承载力标准值按照有关规范通过深度和宽度的修正得到承载力设计值.并采用原位试验(如标惯试验、压板试验等.与室内土工试验相结合的综合判断法来确定岩土的特性.二是按照补偿性基础分析地基承载力.例如.某栋地上2.层、地下.层(底板埋深10..的高层建筑.由于将原地面下10.厚的原土挖去建造地下室.则卸土土压力达180kpa.约相当于1.层楼的荷载重量;如果地下水位为地面下2..则水的浮托力为80kpa.约相当于.层楼的荷载重量.因此实际需要的地基承载力为1.层楼的荷载.即当地基承载力标准值..250kp.时就能满足设计要求.如果筏基底板适当向外挑出.则有更大的可靠度.2天然筏板基础的变形计算地基的验算应包括地基承载力和变形两个方面.尤其对于高层或超高层建筑.变形往往起着决定性的控制作用.目前的理论水平可以说对地基变形的精确计算还比较困难.计算结果误差较大.往往使工程设计人员难以把握.有时由于计算沉降量偏大.导致原来可以采用天然地基的高层建筑.不适当地采用了桩基础.使基础设计过于保守.造价提高.造成浪费.采用各向同性均质线性变形体计算模型,用分层总和法计算出的自由沉降量往往同实测的地基变形量不同.这是受多种因素的影响造成的.试验表明..].刚性筏板在试验荷载下主要是整体沉降.挠曲变形极小.最大也未超过3‰.而有限刚度筏板基础则除了整体沉降外还产生挠曲变形.筏板刚度不同.挠曲程度也不同.在筏板厚度相同的情况下.随着长×宽(以矩形为例.的增加.筏板的刚度随之降低.因此设计中可选取“板式筏基.独立柱基”相结合的基础形式.即中部(电梯井等剪力墙集中处.用筏基.四周柱基础采用独立基础或联合基础.使筏板的长×宽尺寸减小、刚度增大,这不仅降低沉降变形的挠曲程度.提高筏板的抗冲切能力.同时.减低了板中钢筋应力.减少筏基的配筋量.为协调各部分的变形.使其趋于一致.还可通过变形验算调整独立柱基的面积.既满足结构使用要求.又达到相当可观的经济效益.在基础选型设计中.应结合工程的具体情况.考虑多方面的因素影响.充分利用天然地基的承载能力.通过比较“整片筏基”与“板式筏基.独立柱基”的工程造价.以上.种不同基础形式.后者较前者节省约30%.40.的费用.经济效益显著.当由于地层分布不均匀、上部结构荷载在筏板基础上分布不均匀而引起筏板基础各部分的差异沉降较大时.可综合考虑采用以下处理措施:(1.将出露地质较差的土层挖出一部分.换填低强度等级的素混凝土形成素混凝土厚垫块.以改变和调整地基的不均匀变形.也可以采用“换填法”.垫层采用碎石、卵石等材料.经碾压或振密处理.提高基础的承载能力;(2.调整上部结构荷载或柱网间距.减小基底压力差;(3.调整筏板基础形状和面积.适当设置悬臂板.均衡和降低基底压力;(4.加强底板的刚度和强度.在大跨度柱间设置加强板带或暗梁等.3筏板基础的结构设计筏板基础的主要结构形式有平板式筏基和肋梁式筏基.包括等厚度或变厚度底板和纵横向肋梁.一般情况下宜将基础肋梁置于底板上面.如果地基不均匀或有使用要求时.可将肋梁置于板下.框架柱位于肋梁交点处.在具体筏基设计时应着重考虑如下问题:(1.应尽量使上部结构的荷载合力重心与筏基形心相重合.从而确定底板的形状和尺寸.当需要将底板设计成悬挑板时.要综合考虑上述多方面因素以减小基础端部基底反力过大而对基础弯距的影响;(2.底板厚度由抗冲切和抗剪强度验算确定.柱网间距较大时可在柱间设置加强板带(暗梁加配箍筋.来提高抗冲切强度以减少板厚.也可采用后张预应力钢筋法来减少混凝土用量和造价.决定板厚的关键因素是冲切.应对筏基进行详细的冲切验算;(3.无肋梁筏板基础的配筋可近似按无梁楼盖设柱上板带和跨中板带(倒楼盖法.的计算方法进行.精确计算可用有限元法;对肋梁式筏基.当肋梁高度比板厚大得较多时.可分别计算底板和肋梁的配筋.即底板以肋梁为固定支座按双向板计算跨中和支座弯矩.并适当调整板跨中和支座的配筋;(4.构造配筋要求.筏板受力筋应满足规范中0.15%的配筋率要求.悬挑板角处应设置放射状附加钢筋等.设计人员往往配置受力钢筋有余.构造钢筋却配置不足.4筏板基础抗浮锚杆的设置不少设计人员担心地下水位对底板的浮托力而设置抗拔锚杆.在这里作如下分析和讨论.(1.施工过程中浮托力的产生是由于基坑内积水(雨水和施工用水或地下水渗透.所致;浮托力的大小与地下室的体积和基坑内积水高度有关.因此.只要能在地下室施工过程中有序排水或限制水位.在基础底板底以下就不会产生浮托力.(2.地下室上浮是因为地下室结构及上部结构的荷载重量不足以克服地下水的浮力.当筏板基础底板上的结构重量大于实际上浮力后.整个基础结构就能稳定.因此在地下室和地面上相应有限几层的结构完成后.就可以克服地下水的上浮力.不需要在整个施工过程中对水位保持警惕.(3.在计算地下水的浮托力时因注意.筏基底板所承受的浮托压力只是底板与地基岩土的缝隙水压力、孔隙水压力.板承受的浮托力与地基岩土的缝隙发育程度、孔隙率有关.其实际压力强度小于静水压强.其次.底板的水承压面积并非全部.由于底板与地基岩土已粘结成整体,因而能提供一定的粘结(抗拔.力.有关试验资料认为有效粘结面积占底板面积最小比率为..50..而粘结强度最低为250kp.(相当于毛石砌体与.1.沙浆间的抗拉力)..值是一重要因素.应通过试验确定.浮托力的估算.当..50%.100.时,如地下水位为.2.0.的10.深地下.层的基坑.当底板厚度.600m..顶板单位荷重为.600kg.则单位面积的浮托力.和地下室结构重量.分别为:..80×(50%.100.).40..kpa.80.0kpa..1.6×25.16×2.72.0kpa从以上分析和讨论可见.即使按...计算使浮托力.最大..与.的差值也只有8.0kpa.待地面上再施工1..层后.就能保持整体平衡.因此只要在地下室施工过程中能保持基坑干燥.基础和地下室结构及地上.层结构施工完成后.就可放弃对地下水位的监测.从施工过程来看是无需设置抗浮锚杆的.对于一些地下室较大、较深而地面以上结构层数不多的建筑.则应根据上述总体平衡的原则计算确定抗浮锚杆.对于地下室面积较大而主体塔楼面积较小的建筑.应验算裙房部位的浮托力能否与结构自重相平衡.否则也应设置抗浮锚杆.在底板配筋设计时应注意到由于水的浮托力使底板产生的弯矩.当板下不设置抗浮锚杆时应全面考虑浮托力产生的弯矩.当底板设置抗浮锚杆后则可适量减少底板的配筋量.5裙房基础的设计由于裙房的单柱荷载与高层主楼相比要小的多.因此无需采用厚筏基础.采用薄板配柱下独立扩展基础即可.这里需要强调的是.裙楼独立柱基的沉降与主楼筏板基础的沉降要相协调.即控制沉降差在允许值范围内.应根据公式计算主楼沉降量..再按各柱的荷载.值和S值反算出各独立柱基础的面积.(尚应验选地基承载力).高层建筑基础选型是整个结构设计中的一个重要组成部分.直接关系到工程造价、施工难度和工期.因此应认真研究场地岩土性质和上部结构特点.通过综合技术经济比较确定.高层建筑的基础选型应因地制宜.除基础应满足现行规范允许的沉降量和沉降差的限值外.整体结构应符合规范对强度、刚度和延性的要求.选用桩基或筏基都不是绝对的.而安全可靠、经济合理才是基础选型的标准.。

高层住宅楼筏板基础的设计在高层住宅楼的建设中，筏板基础的设计是至关重要的环节。

筏板基础作为一种常见的基础形式，能够有效地将上部结构的荷载均匀地传递到地基中，为建筑物提供稳定的支撑。

接下来，让我们详细探讨一下高层住宅楼筏板基础的设计。

首先，我们要明确筏板基础的适用条件。

一般来说，当建筑物的地基承载力较弱、不均匀，或者上部结构的荷载较大、分布不均匀时，筏板基础就成为了一个理想的选择。

对于高层住宅楼而言，由于其高度较高、重量较大，对基础的稳定性和承载能力要求很高，筏板基础往往能够很好地满足这些需求。

在设计筏板基础之前，需要进行详细的地质勘察工作。

地质勘察能够提供关于地基土层的物理力学性质、地下水位等重要信息，这些信息是设计筏板基础的基础。

通过地质勘察报告，设计师可以了解到地基土的承载力特征值、压缩模量、土层分布等情况，从而为确定筏板基础的尺寸、厚度和配筋等提供依据。

筏板基础的尺寸设计是一个关键环节。

基础的长度、宽度和厚度需要根据上部结构的荷载、地基土的承载力以及建筑物的沉降要求等因素来综合确定。

通常情况下，筏板基础的长度和宽度会尽量与上部结构的外轮廓相接近，以减少基础的偏心距和不均匀沉降。

而筏板的厚度则需要满足抗弯、抗剪和冲切等承载力要求。

在确定筏板基础的厚度时，需要考虑多种因素。

一方面，要满足抗弯承载力的要求，防止筏板在受到上部荷载作用时发生过度弯曲而破坏。

另一方面，也要满足抗剪和冲切承载力的要求，确保筏板在柱、墙等竖向构件传递的集中力作用下不会发生剪切或冲切破坏。

此外，筏板的厚度还需要考虑建筑物的沉降控制要求，如果预计的沉降量较大，可能需要增加筏板的厚度来提高基础的刚度，从而减小沉降。

筏板基础的配筋设计同样重要。

配筋的数量和布置方式需要根据筏板所承受的弯矩、剪力和扭矩等内力来确定。

一般来说，筏板的底部和顶部都需要配置钢筋，以承受正负弯矩的作用。

在柱、墙等竖向构件下，还需要加强配筋，以抵抗集中力的作用。

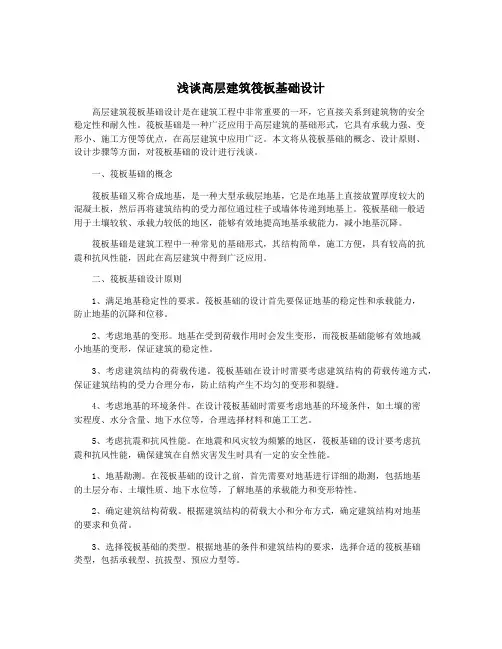

浅谈高层建筑筏板基础设计高层建筑筏板基础设计是在建筑工程中非常重要的一环，它直接关系到建筑物的安全稳定性和耐久性。

筏板基础是一种广泛应用于高层建筑的基础形式，它具有承载力强、变形小、施工方便等优点，在高层建筑中应用广泛。

本文将从筏板基础的概念、设计原则、设计步骤等方面，对筏板基础的设计进行浅谈。

一、筏板基础的概念筏板基础又称合成地基，是一种大型承载层地基，它是在地基上直接放置厚度较大的混凝土板，然后再将建筑结构的受力部位通过柱子或墙体传递到地基上。

筏板基础一般适用于土壤较软、承载力较低的地区，能够有效地提高地基承载能力，减小地基沉降。

筏板基础是建筑工程中一种常见的基础形式，其结构简单，施工方便，具有较高的抗震和抗风性能，因此在高层建筑中得到广泛应用。

二、筏板基础设计原则1、满足地基稳定性的要求。

筏板基础的设计首先要保证地基的稳定性和承载能力，防止地基的沉降和位移。

2、考虑地基的变形。

地基在受到荷载作用时会发生变形，而筏板基础能够有效地减小地基的变形，保证建筑的稳定性。

3、考虑建筑结构的荷载传递。

筏板基础在设计时需要考虑建筑结构的荷载传递方式，保证建筑结构的受力合理分布，防止结构产生不均匀的变形和裂缝。

4、考虑地基的环境条件。

在设计筏板基础时需要考虑地基的环境条件，如土壤的密实程度、水分含量、地下水位等，合理选择材料和施工工艺。

5、考虑抗震和抗风性能。

在地震和风灾较为频繁的地区，筏板基础的设计要考虑抗震和抗风性能，确保建筑在自然灾害发生时具有一定的安全性能。

1、地基勘测。

在筏板基础的设计之前，首先需要对地基进行详细的勘测，包括地基的土层分布、土壤性质、地下水位等，了解地基的承载能力和变形特性。

2、确定建筑结构荷载。

根据建筑结构的荷载大小和分布方式，确定建筑结构对地基的要求和负荷。

3、选择筏板基础的类型。

根据地基的条件和建筑结构的要求，选择合适的筏板基础类型，包括承载型、抗拔型、预应力型等。

4、进行基础系列计算。

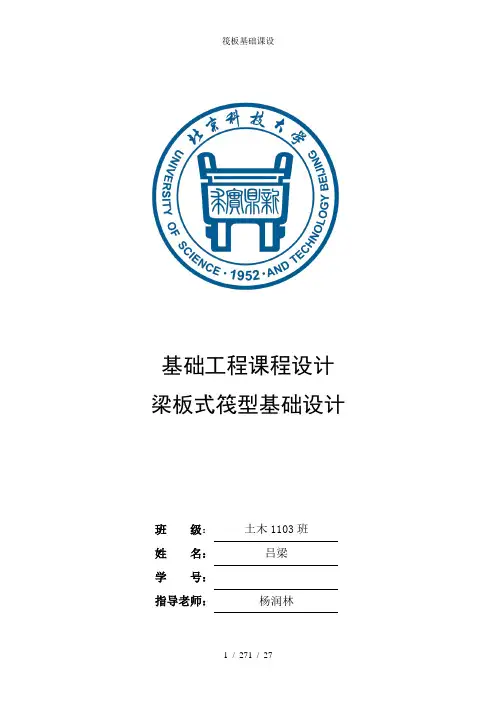

基础工程课程设计梁板式筏型基础设计班级：土木1103班姓名：吕梁学号：指导老师：杨润林1、某建筑物双向板式片筏基础，上部结构传来的总轴力为N 总 =99330kN （学号为41112067，三班）, 基础埋深1.8m ，修正地基承载力特征值fa =120kN/m2 ，混凝土强度等级用C20，钢筋用I 、II 级，试设计此基础。

2、基础形式的选择 选择筏板基础。

3、基础平面尺寸的确定在竖向荷载作用下，如将xoy 坐标系原点置于筏基底板形心处，则基底反力可按下式计算：(,)i yii xx y xyN eN G N eP d x y AI I γ+=+±±∑∑∑。

式中：x e ，y e 分别为竖向荷载i N ∑对x 轴和y 轴的偏心距；x I ，y I 分别为片筏基础底面对x 轴和y 轴的惯性矩；x ，y 分别为计算点的x 轴和y 轴坐标由于本结构为对称结构，故竖向荷载作用下基底反力计算公式可简化为：iNGP d Aγ+=+∑ 式中i N ∑为上部结构传至底层各框架柱底的轴向力标准值的总和；G 为包括底层墙重，地面恒载，活载等的重力荷载标准值。

根据KK Kk a F G F P rd f A A+==+≤ 可知2993301182.512020 1.8K a F A m f rd ≥==--⨯ 基地面积：为了不产生偏心弯矩，设计时使，分别处于平面中心处，从而使筏板基础更加均衡受力，假设柱平均分配总轴力。

取A=1500m 2按照题目中给出的图形比例L=2b 来设计基础。

基础宽度27.39A b m L ==,取b=3*8.2+3=27.6m L=8*6.5+3=55m.最终A=1518m 24、筏板，基梁尺寸确定基础埋深1.8m, 120kpa a f =。

《地基基础设计规范》GB5007-2002中5.3.2规定，梁板式筏基底板的板格应满足受冲切承载力的要求，梁板式筏基的板厚不应小于400mm ，且连续板板厚与板格的最小跨度之比不宜小于1/14，故取板厚500mm 。

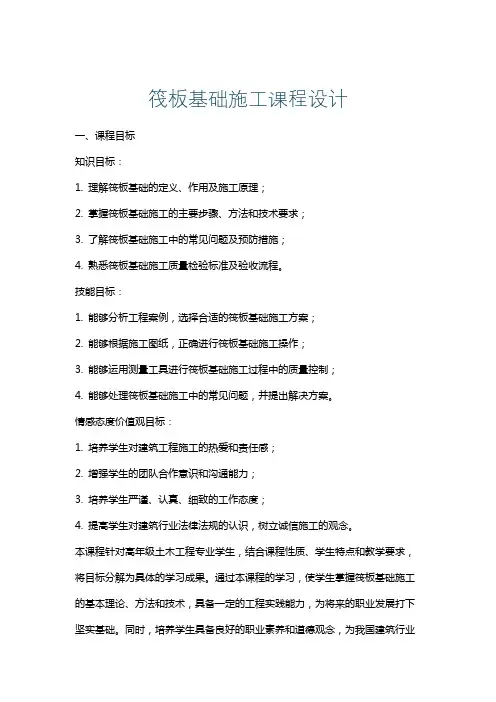

筏板基础施工课程设计一、课程目标知识目标：1. 理解筏板基础的定义、作用及施工原理；2. 掌握筏板基础施工的主要步骤、方法和技术要求；3. 了解筏板基础施工中的常见问题及预防措施；4. 熟悉筏板基础施工质量检验标准及验收流程。

技能目标：1. 能够分析工程案例，选择合适的筏板基础施工方案；2. 能够根据施工图纸，正确进行筏板基础施工操作；3. 能够运用测量工具进行筏板基础施工过程中的质量控制；4. 能够处理筏板基础施工中的常见问题，并提出解决方案。

情感态度价值观目标：1. 培养学生对建筑工程施工的热爱和责任感；2. 增强学生的团队合作意识和沟通能力；3. 培养学生严谨、认真、细致的工作态度；4. 提高学生对建筑行业法律法规的认识，树立诚信施工的观念。

本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

通过本课程的学习，使学生掌握筏板基础施工的基本理论、方法和技术，具备一定的工程实践能力，为将来的职业发展打下坚实基础。

同时，培养学生具备良好的职业素养和道德观念，为我国建筑行业输送高素质的技术人才。

二、教学内容1. 筏板基础概述- 筏板基础的分类及适用范围- 筏板基础施工原理及优缺点分析2. 筏板基础施工前期准备- 施工图纸识读- 施工方案制定与审批- 施工材料及设备准备3. 筏板基础施工工艺- 土方开挖与边坡支护- 基础垫层施工- 钢筋制作与绑扎- 模板制作与安装- 混凝土浇筑与养护4. 筏板基础施工质量控制- 施工过程中测量与监控- 常见质量问题及预防措施- 质量检验标准及验收流程5. 筏板基础施工安全与环保- 施工安全措施及应急预案- 环保要求及措施本教学内容根据课程目标，结合教材相关章节，确保科学性和系统性。

教学大纲明确教学内容安排和进度，使学生能够循序渐进地掌握筏板基础施工的理论和实践。

通过本章节的学习，学生将对筏板基础施工全过程有深入了解，为实际工程中的应用打下坚实基础。

JCCAD筏板基础设计前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度；2.有完整准确地地质报告输入，并成功读入到合适位置。

基本参数基础埋置深度：一般应自室外地面标高算起。

对于地下室，采用筏板基础也应自室外地面标高算起，其他情况如独基、条基、梁式基础从室内地面标高算起。

自动计算覆土重：该项用于独基、条基部分。

点取该项后程序自动按20kN/m2的混合容重计算基础的覆土重。

如不选该项，则对话框中出现“单位面积覆土重”参数需要用户填写。

一般来说如条基、独基、有地下室时应采用人工填写“单位面积覆土重”，且覆土高度应计算到地下室室内地坪处，以保证地基承载力计算正确。

一层上部结构荷载作用点标高：即承台或基础顶标高，先进行估算，计算完成后进行修改。

该参数主要是用于求出基底剪力对基础底面产生的附加弯矩作用。

在填写该参数时，应输入PMCAD中确定的柱底标高，即柱根部的位置。

注意：该参数只对柱下独基和桩承台基础有影响，对其他基础没有影响。

地梁筏板该菜单定义了按弹性地基梁元法计算需要的有关参数总信息：结构种类：基础基床反力系数：按默认按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资料数据，且必须进行刚性底板假定的沉降计算，否则按一般文克尔假定计算。

在此处要与“基础梁板弹性地基梁法计算”中的“沉降计算参数输入”中参数相对应。

弹性基础考虑抗扭：√人防等级：不计算双筋配筋计算压区配筋百分率：0.2％地下水距天然地坪深度：按实际梁的参数：梁钢筋归并系数：0.3梁支座钢筋放大系数：1.0梁跨中钢筋放大系数：1.0梁箍筋放大系数：1.0梁主筋级别：二级或三级梁箍筋级别：一级或二级梁立面图比例、梁剖面图比例：按默认梁箍筋间距：200翼缘（纵向）分布钢筋直径、间距：8mm、200mm梁式基础的覆土标高：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标高。

筏板基础设计要点及计算示例
一、筏板基础设计要点
1、材料和结构：根据建筑物的使用性质，湿法筏板基础可选用钢筋混凝土组合桩作为结构材料，其中混凝土的强度等级由长期使用要求来确定。

结构厚度、网络布置等应符合国家标准的要求。

2、环境条件：筏板基础的承载力受多种因素影响，如地质、水位、温度等。

因此，对于不同环境条件，应通过地质勘查、湿度测定、电阻率测定等手段，建立筏板基础的环境参数，以确保建筑物的安全使用。

3、设计及施工：筏板基础的施工应按照国家标准给出的要求进行，结构设计应满足工程实际要求，结构的厚度、网络布置等要求应符合国家标准。

施工前，应进行现场施工前设计，并根据现场施工条件，采取必要的施工措施，以保证施工的质量，确保建筑物的安全使用。

二、计算示例：
1、确定筏板基础中心距：
根据规范要求，筏板基础中心距应不小于基础宽度1/4、也就是说，对于一个宽为2m的筏板基础，其中心距不应小于500mm。

2、确定抗拔承载力：
根据国家规范要求，组合桩的抗拔承载力可以建立如下的计算公式：Q=AφKs-Bp(φ-P)
其中，A和B是规定的系数。

筏板基础课程设计一、课程目标知识目标：1. 让学生掌握筏板基础的定义、分类及构造特点；2. 让学生了解筏板基础的受力原理及其在工程中的应用；3. 使学生了解筏板基础的设计原则及方法。

技能目标：1. 培养学生运用筏板基础知识解决实际问题的能力；2. 提高学生分析筏板基础受力情况，并进行简单计算的能力；3. 培养学生运用相关软件或工具对筏板基础进行设计和优化的技能。

情感态度价值观目标：1. 培养学生对土木工程事业的热爱和责任感；2. 增强学生团队协作意识，提高沟通与交流能力；3. 引导学生树立正确的工程观念，关注工程质量和安全。

课程性质分析：本课程为土木工程专业基础课程，旨在让学生掌握筏板基础的基本理论、设计方法和实际应用。

学生特点分析：学生为大学本科二年级学生，具有一定的力学和结构基础知识，但对筏板基础的深入了解和应用尚不足。

教学要求：1. 注重理论联系实际，提高学生的实际操作能力；2. 运用案例分析，培养学生解决问题的能力；3. 采用小组讨论、翻转课堂等教学方式，提高学生主动学习、协作学习的积极性。

二、教学内容1. 筏板基础的定义与分类：介绍筏板基础的概念、分类及其适用范围，结合教材第一章内容；2. 筏板基础的构造与受力原理：讲解筏板基础的结构组成、受力特点，结合教材第二章内容；3. 筏板基础的设计原则与方法：分析筏板基础设计的基本原则、常用设计方法，参考教材第三章内容；4. 筏板基础施工技术：介绍筏板基础的施工工艺、质量控制要点，结合教材第四章内容；5. 筏板基础工程案例：分析典型筏板基础工程案例，使学生了解实际工程中的应用，参考教材第五章内容。

教学大纲安排：第一周：筏板基础的定义与分类；第二周：筏板基础的构造与受力原理；第三周：筏板基础的设计原则与方法；第四周：筏板基础施工技术；第五周：筏板基础工程案例分析与讨论。

教学内容确保科学性和系统性，注重理论与实践相结合，使学生全面掌握筏板基础的相关知识。

筏板基础设计分析- 高层结构- 结构设计- 土木在线社区筏板基础设计分析1筏板基础埋深及承载力的确定天然筏板基础属于补偿性基础, 因此地基的确定有两种方法. 一是地基承载力设计值的直接确定法. 它是根据地基承载力标准值按照有关规范通过深度和宽度的修正得到承载力设计值, 并采用原位试验(如标惯试验、压板试验等) 与室内土工试验相结合的综合判断法来确定岩土的特性. 二是按照补偿性基础分析地基承载力. 例如: 某栋地上28 层、地下2 层(底板埋深10m ) 的高层建筑, 由于将原地面下10m 厚的原土挖去建造地下室, 则卸土土压力达180kpa, 约相当于11 层楼的荷载重量;如果地下水位为地面下2m , 则水的浮托力为80kpa, 约相当于5 层楼的荷载重量, 因此实际需要的地基承载力为14 层楼的荷载. 即当地基承载力标准值f ≥250kpa 时就能满足设计要求, 如果筏基底板适当向外挑出, 则有更大的可靠度.2天然筏板基础的变形计算地基的验算应包括地基承载力和变形两个方面, 尤其对于高层或超高层建筑, 变形往往起着决定性的控制作用. 目前的理论水平可以说对地基变形的精确计算还比较困难, 计算结果误差较大, 往往使工程设计人员难以把握, 有时由于计算沉降量偏大, 导致原来可以采用天然地基的高层建筑, 不适当地采用了桩基础, 使基础设计过于保守, 造价提高, 造成浪费.采用各向同性均质线性变形体计算模型,用分层总和法计算出的自由沉降量往往同实测的地基变形量不同, 这是受多种因素的影响造成的.(1) 这种理论的假定条件遵循虎克定律, 即应力—应变呈直线关系, 土体任何一点都不能产生塑性变形, 与土体的实际应力—应变状态不相一致;(2) 公式中S = 7S6 z iAi- z i- 1Ai- 1ES i[ 2 ]采用的计算参数系室内有侧限固结试验测得的压缩模量ESi , 试验条件与基础底面压缩层不同深度处的实际侧限条件不同;(3) 利用公式计算的建筑物沉降量只与基础尺寸有关, 而实测沉降量已受到上部结构与基础刚度的调整.采用箱型基础或筏板基础的高层建筑物,由于其荷载大、基础宽, 因而压缩层深度大,与一般多层建筑物不同, 地基不是均一持力层. 因此在地基变形计算的公式中引入了一个沉降计算经验系数7S. 通过实际沉降观测与计算沉降量的比较, 适应高层建筑物箱型基础与筏板基础的沉降计算经验系数, 主要与压力和地层条件相关, 尤其与附加压力和主要压缩层中(0. 5 倍基础宽度的深度以内) 砂、卵石所占的百分比密切相关. 由于该系数7S 仅用于对附加压力产生的地基固结沉降变形部分进行调整, 所以《建筑地基基础设计规范》规定可根据地区沉降观测资料及经验确定.计算高层建筑的地基变形时,由于基坑开挖较深, 卸土较厚往往引起地基的回弹变形而使地基微量隆起. 在实际施工中回弹再压缩模量较难测定和计算, 从经验上回弹量约为公式计算变形量10%～30% , 因此高层建筑的实际沉降观测结果将是上述计算值的1. 1～1.3 倍左右. 应该指出高层建筑基础由于埋置太深,地基回弹再压缩变形往往在总沉降中占重要地位, 有些高层建筑若设置3～4 层(甚至更多层) 地下室时, 总荷载有可能等于或小于卸土荷载重量, 这样的高层建筑地基沉降变形将仅由地基回弹再压缩变形决定. 由此看来, 对于高层建筑在计算地基沉降变形中, 地基回弹再压缩变形不但不应忽略, 而应予以重视和考虑.高层建筑箱型基础与筏板基础的计算与一般中小型建筑的基础有所不同, 如前所述, 高层建筑除具有基础面积大、埋置深, 尚有地基回弹等影响. 有时将基础做成补偿基础, 在这种情况下, 将附加压力视为很小或等于零,这与实际不符. 由于基坑面积大, 基坑开挖造成坑底回弹,建筑物荷重增加到一定程度时, 基础仍然有沉降变形, 即回弹再压缩变形. 为了使沉降计算与实际变形接近, 采用总荷载作为地基沉降计算压力比用附加压力P 0 计算更趋合理, 且对大基础是适宜的. 这一方面近似考虑了深埋基础(或补偿基础) 计算中的复杂问题, 另一方面也解决了大面积开挖基坑坑底的回弹再压缩问题. 因此《高层建筑箱形与筏形基础技术规范》(JGJ 6—99) 除规定采用室内压缩模量ES 计算沉降量外, 又规定了按压缩模量E 0 (采用野外载荷试验资料算得压缩模量E 0, 基本上解决了试验土样扰动的问题, 土中应力状态在载荷板下与实际情况比较接近) 计算沉降量的方法. 设计人员可以根据工程的具体情况选择其中一种方法进行沉降计算.按平面布置规则, 立面沿高度大体一致的单幢建筑物, 当基底压缩土层范围内沿竖向和水平方向土层较均匀时, 基础的纵向挠曲曲线的形状呈盆状形, 即“∪”状. 在研究建筑物荷载的水平分布规律时: 对于筏板基础, 可将筏板划分为许多小单元, 如果不考虑各小单元之间的相互影响, 单位面积承受的荷载重量(基底应力曲线) 与基础的纵向挠曲曲线的形状相吻合, 即也呈“∪”状. 这说明建筑物四周各点沉降量受到其它各点荷载的影响较小, 中部各点沉降量受到其它各点荷载的影响较大; 若将基础设计成整片筏板基础, 势必造成在相同的地基承载力下, 中部沉降量大, 而四周沉降量较小, 基底土变形不相协调.试验表明[ 4 ]: 刚性筏板在试验荷载下主要是整体沉降, 挠曲变形极小, 最大也未超过3‰; 而有限刚度筏板基础则除了整体沉降外还产生挠曲变形, 筏板刚度不同, 挠曲程度也不同.在筏板厚度相同的情况下, 随着长×宽(以矩形为例) 的增加, 筏板的刚度随之降低.因此设计中可选取“板式筏基+ 独立柱基”相结合的基础形式, 即中部(电梯井等剪力墙集中处) 用筏基, 四周柱基础采用独立基础或联合基础. 使筏板的长×宽尺寸减小、刚度增大,这不仅降低沉降变形的挠曲程度, 提高筏板的抗冲切能力, 同时, 减低了板中钢筋应力, 减少筏基的配筋量.为协调各部分的变形, 使其趋于一致, 还可通过变形验算调整独立柱基的面积.既满足结构使用要求, 又达到相当可观的经济效益.在基础选型设计中, 应结合工程的具体情况, 考虑多方面的因素影响, 充分利用天然地基的承载能力, 通过比较“整片筏基”与“板式筏基+ 独立柱基”的工程造价. 以上2 种不同基础形式, 后者较前者节省约30%～40% 的费用, 经济效益显著.当由于地层分布不均匀、上部结构荷载在筏板基础上分布不均匀而引起筏板基础各部分的差异沉降较大时, 可综合考虑采用以下处理措施:(1) 将出露地质较差的土层挖出一部分, 换填低强度等级的素混凝土形成素混凝土厚垫块, 以改变和调整地基的不均匀变形. 也可以采用“换填法”, 垫层采用碎石、卵石等材料, 经碾压或振密处理, 提高基础的承载能力;(2) 调整上部结构荷载或柱网间距, 减小基底压力差;(3) 调整筏板基础形状和面积, 适当设置悬臂板, 均衡和降低基底压力;(4) 加强底板的刚度和强度, 在大跨度柱间设置加强板带或暗梁等.3筏板基础的结构设计筏板基础的主要结构形式有平板式筏基和肋梁式筏基, 包括等厚度或变厚度底板和纵横向肋梁. 一般情况下宜将基础肋梁置于底板上面, 如果地基不均匀或有使用要求时, 可将肋梁置于板下, 框架柱位于肋梁交点处. 在具体筏基设计时应着重考虑如下问题:(1) 应尽量使上部结构的荷载合力重心与筏基形心相重合, 从而确定底板的形状和尺寸.当需要将底板设计成悬挑板时, 要综合考虑上述多方面因素以减小基础端部基底反力过大而对基础弯距的影响;(2) 底板厚度由抗冲切和抗剪强度验算确定. 柱网间距较大时可在柱间设置加强板带(暗梁加配箍筋) 来提高抗冲切强度以减少板厚, 也可采用后张预应力钢筋法来减少混凝土用量和造价. 决定板厚的关键因素是冲切, 应对筏基进行详细的冲切验算;(3) 无肋梁筏板基础的配筋可近似按无梁楼盖设柱上板带和跨中板带(倒楼盖法) 的计算方法进行, 精确计算可用有限元法;对肋梁式筏基, 当肋梁高度比板厚大得较多时, 可分别计算底板和肋梁的配筋, 即底板以肋梁为固定支座按双向板计算跨中和支座弯矩, 并适当调整板跨中和支座的配筋;(4) 构造配筋要求: 筏板受力筋应满足规范中0. 15%的配筋率要求, 悬挑板角处应设置放射状附加钢筋等. 设计人员往往配置受力钢筋有余, 构造钢筋却配置不足.4筏板基础抗浮锚杆的设置不少设计人员担心地下水位对底板的浮托力而设置抗拔锚杆, 在这里作如下分析和讨论.(1) 施工过程中浮托力的产生是由于基坑内积水(雨水和施工用水或地下水渗透) 所致;浮托力的大小与地下室的体积和基坑内积水高度有关. 因此, 只要能在地下室施工过程中有序排水或限制水位, 在基础底板底以下就不会产生浮托力.(2) 地下室上浮是因为地下室结构及上部结构的荷载重量不足以克服地下水的浮力, 当筏板基础底板上的结构重量大于实际上浮力后, 整个基础结构就能稳定. 因此在地下室和地面上相应有限几层的结构完成后, 就可以克服地下水的上浮力, 不需要在整个施工过程中对水位保持警惕.(3) 在计算地下水的浮托力时因注意: 筏基底板所承受的浮托压力只是底板与地基岩土的缝隙水压力、孔隙水压力, 板承受的浮托力与地基岩土的缝隙发育程度、孔隙率有关, 其实际压力强度小于静水压强. 其次, 底板的水承压面积并非全部. 由于底板与地基岩土已粘结成整体,因而能提供一定的粘结(抗拔) 力. 有关试验资料认为有效粘结面积占底板面积最小比率为K = 50% , 而粘结强度最低为250kpa (相当于毛石砌体与M 10 沙浆间的抗拉力). K 值是一重要因素, 应通过试验确定.浮托力的估算: 当K = 50%～100% 时,如地下水位为- 2. 0m 的10m 深地下2 层的基坑, 当底板厚度1 600mm , 顶板单位荷重为1 600kg, 则单位面积的浮托力T 和地下室结构重量W 分别为:T = 80×(50%～100% )= 40. 0 kpa～80. 0kpaW = 1. 6×25+ 16×2= 72. 0kpa 从以上分析和讨论可见, 即使按K = 1 计算使浮托力T 最大, T 与W 的差值也只有8. 0kpa, 待地面上再施工1～2 层后, 就能保持整体平衡, 因此只要在地下室施工过程中能保持基坑干燥, 基础和地下室结构及地上2 层结构施工完成后, 就可放弃对地下水位的监测, 从施工过程来看是无需设置抗浮锚杆的.对于一些地下室较大、较深而地面以上结构层数不多的建筑, 则应根据上述总体平衡的原则计算确定抗浮锚杆.对于地下室面积较大而主体塔楼面积较小的建筑, 应验算裙房部位的浮托力能否与结构自重相平衡, 否则也应设置抗浮锚杆.在底板配筋设计时应注意到由于水的浮托力使底板产生的弯矩, 当板下不设置抗浮锚杆时应全面考虑浮托力产生的弯矩, 当底板设置抗浮锚杆后则可适量减少底板的配筋量.5裙房基础的设计由于裙房的单柱荷载与高层主楼相比要小的多, 因此无需采用厚筏基础, 采用薄板配柱下独立扩展基础即可. 这里需要强调的是, 裙楼独立柱基的沉降与主楼筏板基础的沉降要相协调, 即控制沉降差在允许值范围内. 应根据公式计算主楼沉降量S , 再按各柱的荷载N 值和S值反算出各独立柱基础的面积A (尚应验选地基承载力).6结束语高层建筑基础选型是整个结构设计中的一个重要组成部分, 直接关系到工程造价、施工难度和工期, 因此应认真研究场地岩土性质和上部结构特点, 通过综合技术经济比较确定.高层建筑的基础选型应因地制宜, 除基础应满足现行规范允许的沉降量和沉降差的限值外, 整体结构应符合规范对强度、刚度和延性的要求, 选用桩基或筏基都不是绝对的, 而安全可靠、经济合理才是基础选型的标准.。
