在进行地下综合管廊的施工前，需要进行充分的准备工作，以确保施工顺利进行。

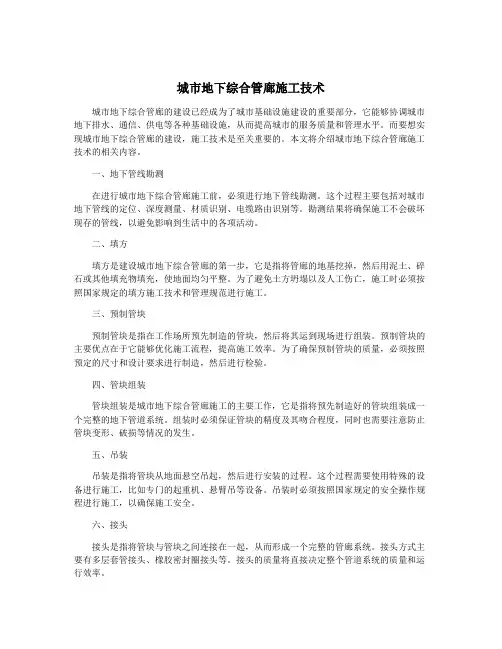

城市地下综合管廊施工技术城市地下综合管廊的建设已经成为了城市基础设施建设的重要部分，它能够协调城市地下排水、通信、供电等各种基础设施，从而提高城市的服务质量和管理水平。
而要想实现城市地下综合管廊的建设，施工技术是至关重要的。
本文将介绍城市地下综合管廊施工技术的相关内容。
一、地下管线勘测在进行城市地下综合管廊施工前，必须进行地下管线勘测。
这个过程主要包括对城市地下管线的定位、深度测量、材质识别、电缆路由识别等。
勘测结果将确保施工不会破坏现存的管线，以避免影响到生活中的各项活动。
二、填方填方是建设城市地下综合管廊的第一步，它是指将管廊的地基挖掉，然后用泥土、碎石或其他填充物填充，使地面均匀平整。
为了避免土方坍塌以及人工伤亡，施工时必须按照国家规定的填方施工技术和管理规范进行施工。
三、预制管块预制管块是指在工作场所预先制造的管块，然后将其运到现场进行组装。
预制管块的主要优点在于它能够优化施工流程，提高施工效率。
为了确保预制管块的质量，必须按照预定的尺寸和设计要求进行制造，然后进行检验。
四、管块组装管块组装是城市地下综合管廊施工的主要工作，它是指将预先制造好的管块组装成一个完整的地下管道系统。
组装时必须保证管块的精度及其吻合程度，同时也需要注意防止管块变形、破损等情况的发生。
五、吊装吊装是指将管块从地面悬空吊起，然后进行安装的过程。
这个过程需要使用特殊的设备进行施工，比如专门的起重机、悬臂吊等设备。
吊装时必须按照国家规定的安全操作规程进行施工，以确保施工安全。
六、接头接头是指将管块与管块之间连接在一起，从而形成一个完整的管廊系统。
接头方式主要有多层套管接头、橡胶密封圈接头等。
接头的质量将直接决定整个管道系统的质量和运行效率。
七、测试和验收在城市地下综合管廊施工完成后，必须进行测试和验收工作。
这个过程主要包括压力、漏水测试等，以确保管道系统的质量和稳定性。
验收合格后，才能投入使用。
综上所述，城市地下综合管廊施工技术是建设城市基础设施的重要组成部分。
地下综合管廊施工方案及施工流程一、引言地下综合管廊是一种将城市各类地下管线集中进行统一布置和维护的工程，由于其具有减少地表施工、提高城市空间利用率等优点，得到了广泛的应用。
本文将就地下综合管廊的施工方案和施工流程进行详细介绍。
二、施工方案1. 前期准备工作1.1 资料准备：收集并整理相关设计和工程资料，包括地下管线的位置、规格、材质等。
1.2 现场勘测：对施工现场进行勘测，确定施工范围，并制定详细的施工方案。
1.3 设备准备：准备所需的施工设备和工具，包括各类探测仪器、挖掘机械、搬运设备等。
2. 施工方案制定2.1 管道布置方案：根据现场情况和管线布置要求，制定合理的管道布置方案，确保各类管线井然有序地进行布置。
2.2 排水方案：考虑到地下综合管廊内可能存在的地下水问题，制定合理的排水方案，确保施工现场的干燥，保证工程顺利进行。
2.3 隧道开挖方案：制定合理的隧道开挖方案，包括开挖顺序、支护方式等，确保隧道施工的安全与有效性。
3. 安全保障措施3.1 施工区域标识：在施工现场周边设置明显的标识牌，警示过往行人和车辆注意施工区域。
3.2 安全通道设置：保留安全通道，确保在紧急情况下能够安全疏散人员。
3.3 防护设施：为施工现场设置合适的防护措施，包括防护栏杆、防护网等，确保施工人员的安全。
四、施工流程1. 确定施工范围根据地下综合管廊的设计图纸，确定施工的具体范围。
2. 地面标志及挖掘在地表进行标志，并进行挖掘工作，清除施工区域的杂物和障碍物。
3. 钻孔根据设计要求，进行钻孔作业，为后续的施工工作做好准备。
4. 安装管道按照管道布置方案，进行管道的安装工作，确保各类管线的连接牢固。
5. 排水施工根据排水方案，在施工现场进行排水工作，确保施工现场的干燥。
6. 隧道开挖根据隧道开挖方案，进行地下隧道的开挖工作，并根据需要进行支护工作。
7. 维护和检验在施工过程中，定期对已安装的管道进行维护和检验，确保施工质量。
城市地下综合管廊施工技术分析城市地下综合管廊的建设需要运用先进的施工技术，这涉及到土木工程、机械工程、电气工程等多个工程领域的知识。
本文将从城市地下综合管廊的施工原理、施工工艺和施工设备等方面对其施工技术进行深入分析。
一、施工原理城市地下综合管廊的建设是一个综合性的工程项目，它涉及到土壤力学、结构力学、地下水工程等多个学科的知识。
在城市地下综合管廊的建设中，需要考虑到地质条件、地下管线的影响、地下水位等因素，以确保管廊的安全可靠。
施工单位需要对地下管线进行详细的勘察和调查，了解地下管线的类型、位置、埋深、材质等信息，以避免对地下管线的影响。
还需要对地质条件进行详细的分析，包括土层的性质、厚度、稳定性等，以确保管廊的稳固性和安全性。
还需要根据地下水位的情况，采取合适的防水措施，以防止地下水对管廊的影响。
施工单位需要根据工程设计要求，合理选择施工工艺和施工方法。
在城市地下综合管廊的建设中，常见的施工工艺包括盖挖法、开挖法、盾构法等。
盖挖法是指先开挖地面，再在地下进行管廊的施工；开挖法是指直接在地下进行管廊的开挖和施工；盾构法是指利用盾构机进行管廊的开挖和施工。
不同的施工工艺有着不同的适用范围和特点，施工单位需要根据具体情况进行选择。
施工单位需要对管廊的材料、结构和设备进行合理选型，以确保管廊的稳固性和安全性。
在选择管廊的材料和结构时，需要考虑到地下水的侵蚀和地质条件的影响，选择与之匹配的材料和结构形式。
在选择施工设备时，需要考虑到施工的效率、安全和经济性，合理选择施工设备，以确保施工的顺利进行。
二、施工工艺城市地下综合管廊的施工工艺主要包括管道布置、地下开挖、管道铺设、结构施工等多个环节。
1. 管道布置施工单位需要根据地下管线的类型和位置，进行管道布置的规划和设计。
在进行管道布置时，需要充分考虑到地下管线的交叉和重叠情况，避免管线之间的冲突和影响。
在布置管道时，还需要考虑到管道的排水和通风等问题，以确保管道的正常使用。
第1篇一、工程概况地下综合管廊施工工程是指在城市地下空间，按照一定的规划布局，建设一条具有多功能、立体化、综合性的地下空间，将城市各类地下管线（如电力、通信、给排水、燃气等）集中布置在管廊内，实现管线资源共享、高效运行。
地下综合管廊施工工程具有以下特点：1. 规模宏大：地下综合管廊工程涉及地下空间，工程规模宏大，施工难度大。
2. 专业性强：地下综合管廊施工涉及多个专业领域，如土建、市政、电气、通信等，对施工团队的专业素质要求较高。
3. 技术复杂：地下综合管廊施工过程中，需要运用多种先进技术，如隧道掘进、顶管技术、防水技术等。
4. 安全风险高：地下综合管廊施工过程中，存在较高的安全风险，如坍塌、火灾、中毒等。
二、施工流程1. 施工准备：包括项目立项、设计、招标、施工组织设计等。
2. 基坑开挖与支护：根据管廊设计要求，开挖基坑，并进行支护，确保基坑稳定。
3. 管廊主体结构施工：主要包括管廊隧道掘进、顶管施工、防水施工等。
4. 管线安装与调试：将各类地下管线按照设计要求安装至管廊内，并进行调试。
5. 管廊附属设施施工：包括通风、排水、照明、消防等设施的建设。
6. 管廊验收与交付：完成施工后，进行验收，确保工程质量符合要求，然后交付使用。
三、施工技术1. 隧道掘进技术：包括盾构法、明挖法、顶管法等，适用于不同地质条件和施工环境。
2. 顶管技术：适用于地下管线穿越河流、高速公路、铁路等复杂环境。
3. 防水技术：采用防水混凝土、防水卷材、防水涂料等，确保管廊结构防水性能。
4. 信息化技术：运用BIM技术、GIS技术等，实现管廊施工、运营的数字化、智能化管理。
5. 安全技术：采用监控、预警、救援等手段，确保施工安全。
总之，地下综合管廊施工工程是一项复杂、艰巨的任务，需要充分发挥科技创新优势，加强施工管理，确保工程质量、安全、进度，为我国城市可持续发展贡献力量。
第2篇地下综合管廊施工工程概述地下综合管廊施工工程，是指在城市地下空间中，将电力、通信、燃气、给水、排水等市政管线集中敷设在一个或多个管廊中，实现统一规划、设计、施工和维护的工程。
综合管廊施工工艺综合管廊施工工艺综合管廊施工工艺是现代城市建设中不可或缺的一部分，它为城市提供了一个隐蔽、便捷、高效的管线通道，使得城市的各种基础设施能够运行顺利。
本文将介绍综合管廊施工的一些工艺。
1. 路面开挖综合管廊施工的第一步是进行路面开挖，这需要根据设计图纸确定开挖的位置和深度。
在开挖的过程中，要注意确保周围建筑物和地下管线的安全，采取相应的措施进行支护和防护。
2. 槽钢焊接在路面开挖后，需要进行槽钢的焊接。
槽钢是综合管廊的基本承载结构，它能够承受一定的荷载并保持廊道的稳定。
槽钢的焊接需要采用专业的焊接设备和技术，确保焊接质量和焊接强度满足要求。
3. 管道敷设在槽钢焊接完成后，需要进行管道的敷设工作。
在敷设过程中，要保证管道的坡度符合要求，以便保证管道内的液体或气体能够顺利流动。
同时，还要注意保护管道免受外力损害，规避可能的地质灾害风险。
4. 管道连接在管道敷设完成后，需要进行管道的连接工作。
管道连接需要采用专用的接头和密封材料，确保连接处的密封性能。
同时，要进行相应的测试和检测，确保管道连接的质量和可靠性。
5. 管道维护综合管廊的使用寿命长，需要进行定期的管道维护工作。
维护工作包括管道清洗、防腐处理、检修和更换损坏的管道等。
通过科学合理的维护，可以延长管道的使用寿命，保证城市的基础设施运行顺利。
6. 综合管廊配套设施建设综合管廊作为一个综合性的工程，还需要配套设施的建设。
这些配套设施包括通风系统、照明系统、消防系统等，它们为综合管廊的使用提供了便利和安全保障。
在建设过程中，要充分考虑这些设施的合理布局和接口设计。
7. 工程验收和运维管理综合管廊施工完成后，需要进行工程验收和运维管理。
工程验收是对施工过程和成果的评估，包括质量检测、验收测试等。
运维管理是综合管廊持续运行的支持活动，包括设备设施监控、保养维护、安全管理等。
综合管廊施工工艺是一个复杂而繁琐的过程，需要各方面的协调和配合。
只有通过科学规划、精细施工和有效管理，才能保证综合管廊的顺利建设和可持续运营，为城市的发展做出贡献。
城市地下综合管廊施工技术城市地下综合管廊是指为了解决城市地面地下管线交叉错综、空间利用低效等问题，将城市地下各类管线集中布设于一定深度范围内的综合管廊内，以便于管理、维护和更新。
随着城市化进程的加快，城市地下空间的利用率越来越高，越来越多的地下设施纷纷进入了人们的视线。
地下综合管廊作为城市地下管线布设的一种新模式，不仅可以有效地解决地下管线交叉、冲突等问题，还可以最大限度地利用地下空间资源，有效提高城市地下空间的利用效率。
在地下综合管廊的施工过程中，施工技术是至关重要的，它决定了管廊施工的质量和效率。
本文将从地下综合管廊施工技术的要点、主要挑战、解决方法等方面展开详细介绍，希望能够对相关领域的从业者和研究人员有所帮助。
1. 管廊布设设计：在进行地下综合管廊施工之前，需要充分考虑地下综合管廊的布设设计，包括管廊的位置、深度、尺寸、管线的交叉布设等。
设计合理的管廊布设方案是施工工作的基础，直接关系到管廊施工后的质量和使用效果。
2. 地下探测和勘察：在进行地下综合管廊施工之前，需要进行地下探测和勘察工作，以确定地下管线的布设情况、地质情况等。
通过地下探测和勘察，可以避免施工过程中因地下管线冲突而导致的事故，保障施工的安全和顺利进行。
3. 施工工艺和方法：地下综合管廊的施工工艺和方法是影响管廊施工效果的关键因素。
根据管廊的不同类型和施工条件，需要采用不同的施工工艺和方法，确保施工的安全、高效和质量。
4. 施工设备和材料：在地下综合管廊的施工过程中，需要使用一定的施工设备和材料，包括挖掘机械、钢筋模板、管线材料等。
选择合适的施工设备和材料，可以提高施工的效率和质量，减少施工成本。
5. 安全防护和环境保护：地下综合管廊施工过程中需要做好安全防护和环境保护工作，保障施工人员的安全，避免施工对周围环境造成影响。
也需要做好管廊施工过程中的噪音、震动、扬尘等环境治理工作。
二、地下综合管廊施工技术的主要挑战1. 地下管线交叉冲突：在城市地下，不同类型、不同功能的管线交叉错综复杂，存在着很大的交叉冲突问题。
5.管廊主要施工方法（1）施工测量1）测量工作的基本原则①严格执行测量规范；按照先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各每条管廊轴线的定位放线，最后是管廊分项工程的施工测量配合。
②必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
③定位工作执行自检、互检合格后再报检的工作制度。
④测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
⑤明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2）准备工作①学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。
②施测人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系、水准点的位置和高程。
根据管廊的结构形式、埋深以及设计要求的施工精度，在了解总图后认真学习综合管廊施工图,及时校对构筑的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、标高。
③测量放样之前，测量人员首先熟悉图纸结构物的总体布置图、细部结构设计图。
根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。
施工测量贯穿整个施工过程，是保证施工质量的一个方面。
3）控制网测设流程4）施工测量方法①控制测量A平面控制系统的建立a开工前，对业主或设计部门提供的施工区平面控制起始坐标点（应不少于三个点）采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（此项测量工作进行时，最好与专业监理工程师联合测量以避免增加不必要的外业工作量）。
若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。
城市地下综合管廊明挖现浇法施工步骤和技术要点归纳！（图）在场地开阔、对周边环境影响较小的情况下，综合管廊工程一般采用明挖施工。
主要施工步骤第一步：基坑开挖。
基坑开挖的土石方量视管廊体积而定。
第二步：边坡支护，安装钢筋网片。
边坡支护工程就像是为基坑穿上了一层安全衣，它能保证在施工时整个基坑处于一种很稳定的状态，保护着每一个施工人员与整个工程的安全。
第三步：PET防水卷材铺设在基坑地基处理完成后，在地基上做一层垫层，这样起到加强管廊基础与底部防水的作用，就像是为管廊做了一个舒服的大床。
第四步：管廊底板钢筋绑扎第五步：主体钢板止水带及预埋件焊接底板钢筋绑扎、模板安装是管廊主体施工的第一道工序，它意味着管廊主体施工正式开始。
第六步：底板浇筑底板混凝土浇筑意味着管廊主体混凝土工程开始。
第七步：侧墙、顶板模板安装侧墙与顶板钢筋绑扎、模板安装要求精准，它决定着管廊是否达标。
第八步：侧墙、顶板浇筑混凝土最激动人心的时刻，廊体即将成型。
第九步：管廊成型经养护合格后的廊体就可以安装管廊支架和各种管道了，就像在温馨的小屋里摆上各种家具。
成型后的管廊内部重点工序处理办法1 施工准备施工前，对施工班组进行技术交底，并平整场地。
测量放样，确定综合管廊基坑开挖线，打桩并标明下挖深度。
2 沟槽开挖基坑开挖采用机械结合人工开挖。
对于埋深较浅的管廊，开挖的边坡按1:1放坡即可，由于边坡较为平缓，不需要做边坡支护。
开挖过程的注意事项有：a、开挖土方立即外运至弃土场，不可在基槽两侧堆放，以防边坡坍塌。
b、基坑开挖至距基底10cm应立即停止开挖，改为用人工进行清理，禁止出现超挖现象，保证基底以下土体稳定。
c、基坑内积水要求及时排除，每隔10m设置一个集水坑，以保证土体稳定性。
以上措施都是为了保证土基的稳定，对工程质量控制非常重要。
3 基底处理机械挖掘完成后，人工清理基坑，浇筑C20素混凝土找平垫层。
垫层作为管廊钢筋及混凝土施工的底模，表面应保持平整，标高应与综合管廊设计外底标高一致。

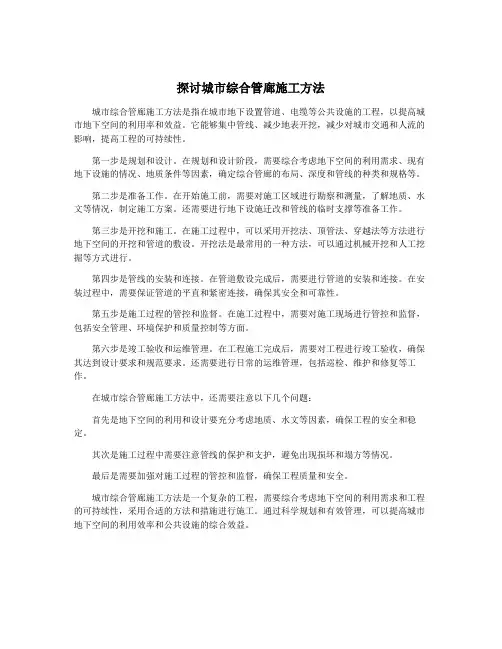

探讨城市综合管廊施工方法城市综合管廊施工方法是指在城市地下设置管道、电缆等公共设施的工程，以提高城市地下空间的利用率和效益。
它能够集中管线、减少地表开挖，减少对城市交通和人流的影响，提高工程的可持续性。
第一步是规划和设计。
在规划和设计阶段，需要综合考虑地下空间的利用需求、现有地下设施的情况、地质条件等因素，确定综合管廊的布局、深度和管线的种类和规格等。
第二步是准备工作。
在开始施工前，需要对施工区域进行勘察和测量，了解地质、水文等情况，制定施工方案。
还需要进行地下设施迁改和管线的临时支撑等准备工作。
第三步是开挖和施工。
在施工过程中，可以采用开挖法、顶管法、穿越法等方法进行地下空间的开挖和管道的敷设。
开挖法是最常用的一种方法，可以通过机械开挖和人工挖掘等方式进行。
第四步是管线的安装和连接。
在管道敷设完成后，需要进行管道的安装和连接。
在安装过程中，需要保证管道的平直和紧密连接，确保其安全和可靠性。
第五步是施工过程的管控和监督。
在施工过程中，需要对施工现场进行管控和监督，包括安全管理、环境保护和质量控制等方面。
第六步是竣工验收和运维管理。
在工程施工完成后，需要对工程进行竣工验收，确保其达到设计要求和规范要求。
还需要进行日常的运维管理，包括巡检、维护和修复等工作。
在城市综合管廊施工方法中，还需要注意以下几个问题：首先是地下空间的利用和设计要充分考虑地质、水文等因素，确保工程的安全和稳定。
其次是施工过程中需要注意管线的保护和支护，避免出现损坏和塌方等情况。
最后是需要加强对施工过程的管控和监督，确保工程质量和安全。
城市综合管廊施工方法是一个复杂的工程，需要综合考虑地下空间的利用需求和工程的可持续性，采用合适的方法和措施进行施工。
通过科学规划和有效管理，可以提高城市地下空间的利用效率和公共设施的综合效益。
