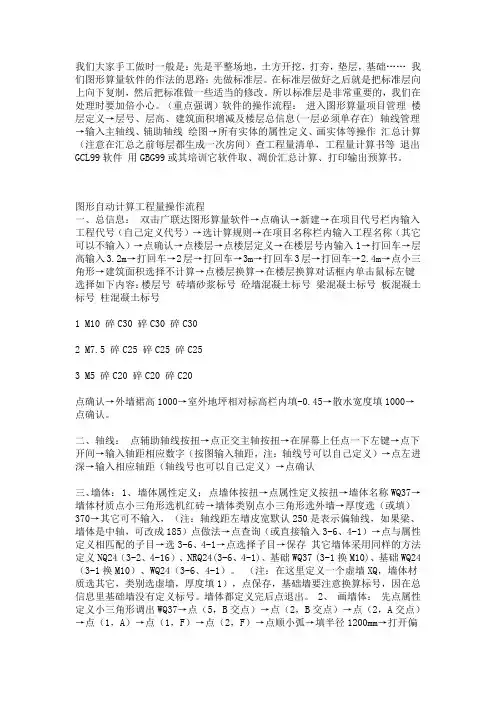

我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体： 1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。
广联达图形算量操作全解一、新建工程v 1. 启动软件：（方法一）双击桌面“广联达图形算量软件GCL 8.0”图标（如图2.1），启动软件。
方法二：双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“图形算量软件”项目，启动软件；（图2.1）2.新建工程：第一步：进入图形算量软件GCL V8.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口；（图2.3）第二步：输入工程名称，选择标书模式、计算规则、清单库和定额库。
（图2.4）注：您可以根据您所在的地区，可以选择相应的计算规则。
v 注1：如果工程是清单计价模式，则要求选择“招标”或“投标”模式；如果工程是定额算量模式，则选择“定额模式”即可。
v 注2：如果是清单算量要求在计算规则后面的倒三角中选择清单规则，如是投标或招标方计算标底还需按要求选择定额规则；如果是定额算量要求选择定额规则。
第三步：连续点击【下一步】按钮，分别输入工程信息、编制信息及辅助信息；v 注：工程信息、编制信息与工程量计算没有关系，只是起到标识的作用，该部分内容均可以不填写。
您可以根据实际情况输入，不会对计算有任何影响。
第四步：点击【下一步】按钮，输入辅助信息；在这里，室外地坪相对标高输入－0.3m，外墙裙高度为0；温馨提示：1、室外地坪相对标高影响外装修以及土方的工程量；2、外墙裙高度影响外装修工程量；第五步：完成；您可以查看所输入的信息是否正确，如果不正确，您可以点击“上一步”进行修改；确认输入信息无误后可以点击“完成”。
点击完成后就可以完成工程的新建；（图2.6）注：点击完成后，发现工程信息有错误，可以在相应的属性值进行修改。
v 建立工程部分小结：v 1、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；v 2、外墙裙高度：根据实际外墙裙高度以毫米为单位进行输入；二、工程设置：用户在新建完工程后，可以在导航栏中的工程设置查看标书模式，计算规则的版本号及定额库和清单库等信息，如下图所示：（图2.7）提示：计算规则的版本号要与主程序的版本号一致，否则将导致计算错误。
在您使用GCL8.0时，推荐您按照下面的流程进行算量。
单元1、启动软件 (3)单元2、新建工程 (3)单元3、新建楼层 (6)单元4、新建轴网 (9)单元5、墙 (15)单元6、门，窗，过梁 (21)单元7、柱 (28)单元8、梁 (31)单元9、板 (36)1单元10、斜板 (39)单元11、房间 (42)单元12、屋面 (45)单元13、散水，建筑面积，平整场地 (49)单元14、三维显示，查看工程量 (54)单元15、独基，基坑 (58)单元16、表格输入 (63)单元17、报表输出 (65)2单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、双击桌面上“广联达工程量清单整体解决方案”快捷图标。
2、左键单击选择“图形算量软件GCL8.0”。
单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件，左键单击“新建向导”，进入“新建工程”3界面。
2、输入工程名称，选择标书模式、计算规则、清单库和定额库。
提示：1、如果是定额模式，只选择定额规则和定额库。
2、注意不要勾选“自动生成默认构件”。
43、点击“下一步”，按照工程图纸输入“工程信息”，“编制信息”，“辅助信息”。
5提示：室外地坪相对标高会影响土方量和外墙装修的工程量，外墙裙高度会影响外墙装修的工程量。
4、点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。
单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立之后，首先要建立建筑物6楼层高度的相关信息，即设置立面高度方面的信息。
1、根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。
2、修改层高为实际高度，层高的单位为“m”。
提示：1、当建筑物有地下室时，基础层指的是最底层地下室以下的部分，当建筑物没有地下室时，可以把首层以下的部分7定义为基础层。
2、如果有地下室，添加楼层后，需要将地下室的楼层编码（如-1，-2）输入到楼层编码中。
8单元4、新建轴网(详细讲解可以参看视频02新建轴网)一、新建轴网1、左键单击“绘图输入”，进入绘图界面，切换到“轴网”，在菜单栏点击“轴网管理”。
广联达公司GC2培训教材GCL8.0图形算量软件培训教材目录前言 (3)第一章图形算量软件原理 (4)第一节软件与手工算量对比 (4)第二节软件算量操作流程 (5)第二章界面介绍 (6)第一节界面预览 (6)第二节工具栏解释 (7)第三章通用功能 (8)第一节新建工程 (8)第二节保存工程 (9)第三节打开工程 (10)第四节轴网管理 (10)第五节界面切换 (12)第六节绘图 (13)第七节修改 (18)第八节查看工程量 (27)第四章构件类型说明 (28)第五章构件特殊功能 (30)第一节建筑构件 (30)第二节结构构件 (33)第三节装修构件 (35)第四节基础构件 (36)第五节其它构件 (37)第六节表格输入 (38)第七节其他输入方法 (40)第六章综合练习 (41)第一节工程分层 (41)第二节一层工程量计算 (41)第三节二层工程量计算 (54)第四节屋面层工程量计算 (62)第五节基础层工程量计算 (70)第六节零星项目工程量计算 (76)第一章图形算量软件原理第一节软件与手工算量对比软件算量并不是说完全抛弃了手工算量的思想。
实际上，软件算量是将手工的思路完全置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。
我们都应该知道，手工算量最常用的方法是统筹法，也就是先计算出三线一面“L中”、“L外”、“L”及“S面”这四个最基本的工程量，然后利用其他工程量和基本工程量的关系列出相应的式子，计算对应的工程量，继而完成所有工程量的计算工作。
图形算量软件GCL8.0是利用代码算量的。
在软件中，三线一面就相当于代码，当然软件中的代码不仅限于三线一面，还有墙长、墙宽等等。
代码是按构件为单元进行划分，是不能再分解的最小量。
图形算量软件8.0算量的整体思路就是用代码作为算量的最小参数单元，按工程量计算规则自动计算出构件的代码量，造价人员只需直接提取相应的工程量就可以了。
广联达图形算量软件绘图算量过程中的八大步骤本文作者将利用GCL8.0完成工程的步骤进行了完整的讲解，这些步骤对于初学者有很大的帮助。
同时，作者在讲解每个步骤时都提到了一些需要注意的关键点和实用的技巧，这些对于应用软件一段时间的朋友也会有较大的帮助。
软件应用的精华就在于对细节的把握和处理，相信大家通过这种不断的分享和新建工程——设置楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新1、工程的名称，建议利用工程图纸的名称，在以后的2、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
3、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
4、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及二、楼层管理1、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
2、楼层的分析。
在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下3、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
4、基础层高的确定。
第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
5、楼层编码。
基础层楼层编码由“０”代替，地下室楼层编码由负数表示。

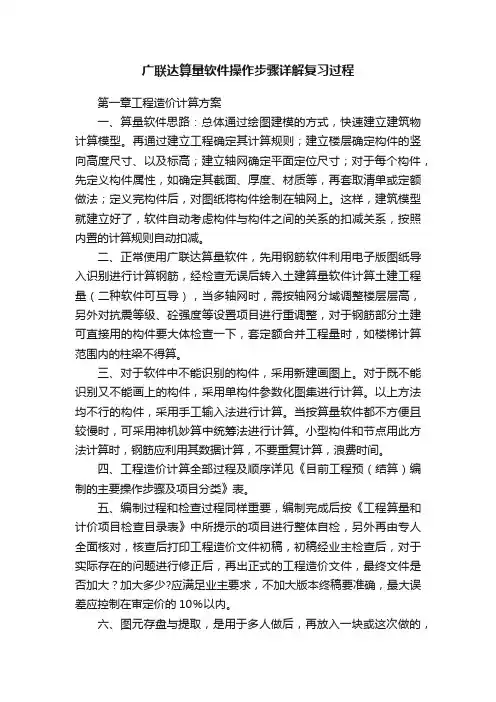

广联达算量软件操作步骤详解复习过程第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达图形算量G C L操作使用手册（高级用户）1序言很长时间以来，我一直在寻觅一款建筑工程工程量及钢筋自动计算的软件，在接触广联达以前，国内的算量软件几乎都接触过了，可是经过测算软件的计算精确度较差（砖混结构中的构造柱、梁、板模板的工程量计算结果不太满意）一直未能如愿。
因为我喜欢追求完美，对工程量计算的准确度要求很高，宁缺勿滥，这是我使用算量软件的原则，可是自从一个偶然的机会，从别人那拿到一个广联达的算量软件后，就对它爱不释手，一见倾心，通过仔细的琢磨，逐渐走近了它，了解了它，同时也喜欢上了它，经过日日夜夜和它的“亲密接触”，现将使用心得写出来，供大家一起参考。
广联达软件有如下的特点：1．精确：计算的精确度相当高。
2．专业：软件体现了很高的专业性，学习软件的过程，不但可以学会电算化，同时也可以使你的预算水平得到提高，软件所体现的预算水平以及平法钢筋的水平是相当高的。
可以说学习软件的同时也使我们的预算水平得到全面提高。
2．易用：软件设计分层分构件、条理清晰、思路明确、追求人性化设计、界面友好、通俗易懂、操作简单、容易上手。
3．清晰：明明白白算量，方便核对、工程量查寻。
工程量计算规则可以显示出来。
4．品牌：这从广联达的产品售后服务、产品发布会、培训都可以感受到一流的服务、一流的水准。
当然任何软件都不是十全十美的，广联达还需在以下几个方面努力：1．增强三维显示功能，三维显示的界面是不是可以设为浮动窗口，与画图算量在同一个界面同步显示，所画即所得，实现真正意义上的三维显示。
22．在砖混结构中砼构件模板计算未考虑和砖砌体的扣减关系，这种结构在经济欠发达地区还普遍存在，广联达在本地化上还需努力。
3．定义属性窗口是不是可以设计为浮动的窗口，和画图界面保持在一个窗口，不必来回转换，这样可以提高画图效率，也可以保持计算思路的连续性。
4．能不能实现钢筋和画图同一界面，不要来回互导及转换，在属性窗口中将钢筋的信息也输入，这样汇总计算工程量时钢筋工程量也可以同时显现出来。

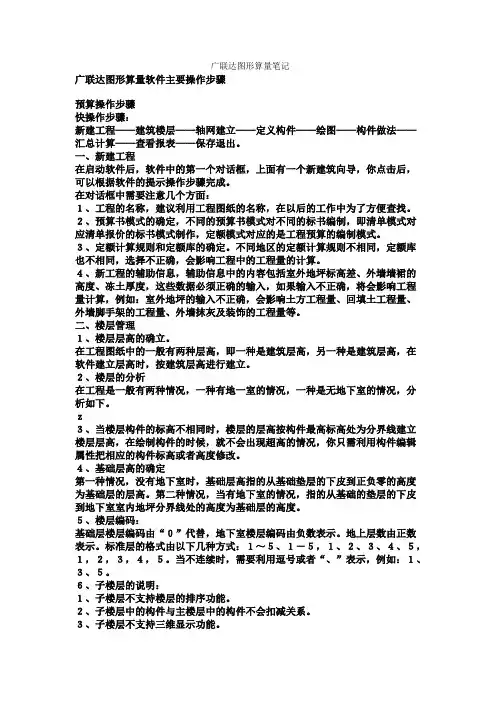

广联达图形算量笔记广联达图形算量软件主要操作步骤预算操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件的提示操作步骤完成。
在对话框中需要注意几个方面：１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。
２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
３、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等。
二、楼层管理１、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
２、楼层的分析在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。
ｚ３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
４、基础层高的确定第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
５、楼层编码：基础层楼层编码由“０”代替，地下室楼层编码由负数表示。
地上层数由正数表示。
标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。

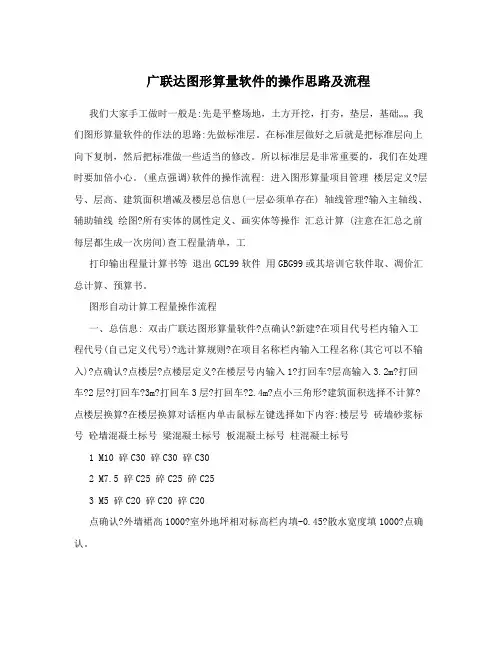

广联达图形算量软件的操作思路及流程我们大家手工做时一般是:先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路:先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
(重点强调)软件的操作流程: 进入图形算量项目管理楼层定义?层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理?输入主轴线、辅助轴线绘图?所有实体的属性定义、画实体等操作汇总计算 (注意在汇总之前每层都生成一次房间)查工程量清单，工打印输出程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、预算书。
图形自动计算工程量操作流程一、总信息: 双击广联达图形算量软件?点确认?新建?在项目代号栏内输入工程代号(自己定义代号)?选计算规则?在项目名称栏内输入工程名称(其它可以不输入)?点确认?点楼层?点楼层定义?在楼层号内输入1?打回车?层高输入3.2m?打回车?2层?打回车?3m?打回车3层?打回车?2.4m?点小三角形?建筑面积选择不计算?点楼层换算?在楼层换算对话框内单击鼠标左键选择如下内容:楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认?外墙裙高1000?室外地坪相对标高栏内填-0.45?散水宽度填1000?点确认。
二、轴线: 点辅助轴线按扭?点正交主轴按扭?在屏幕上任点一下左键?点下开间?输入轴距相应数字(按图输入轴距，注:轴线号可以自己定义)?点左进深?输入相应轴距(轴线号也可以自己定义)?点确认三、墙体: 1、墙体属性定义: 点墙体按扭?点属性定义按扭?墙体名称WQ37?墙体材质点小三角形选机红砖?墙体类别点小三角形选外墙?厚度选(或填)370?其它可不输入，(注:轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185)点做法?点查询(或直接输入3-6、4-1)?点与属性定义相匹配的子目?选3-6、4-1?点选择子目?保存其它墙体采用同样的方法定义NQ24(3-2、4-16)、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24(3-1换M10)、WQ24(3-6、4-1)。
广联达图形算量软件操作快速入门
快操作步骤：
新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算
——查看报表——保存退出。
一、新建工程
在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件
的提示操作步骤完成。
在对话框中需要注意几个方面：
１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。
２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的
标书模式制作，定额模式对应的是工程预算的编制模式。
３、定额计算规则和定额库的确定。不同地区的定额计算规则不相同，定额库也不相同，选
择不正确，会影响工程中的工程量的计算。
４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚
度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的
输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的
工程量等。
二、楼层管理
１、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高
时，按建筑层高进行建立。
２、楼层的分析
在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。
ｚ
３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在
绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者
高度修改。
４、基础层高的确定
第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层
高。第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处
的高度为基础层的高度。
５、楼层编码：
基础层楼层编码由“０”代替，地下室楼层编码由负数表示。地上层数由正数表示。标准层的
格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。当不
连续时，需要利用逗号或者“、”表示，例如：１、３、５。
６、子楼层的说明：
１、子楼层不支持楼层的排序功能。
２、子楼层中的构件与主楼层中的构件不会扣减关系。
３、子楼层不支持三维显示功能。
三、轴网建立
1、轴网类型
在软件中轴网类型分为三种主轴网和辅助轴线。
正交轴网指的X方向“水平”和Y方向“垂直”方向的轴线交角为90度的轴网。
圆弧轴网指的是开间方向由角度表示，进深方向由弧线半径差值表示的一种轴网。角度有正
负之分，正值逆时旋转，负值顺时旋转。
斜交轴线指的开间方向“水平”和Y方向“垂直”方向盘的轴线交角不为90度，但轴线之间的
夹角为“0、180、360及其倍数。
类型选择的说明：
下开间：指的开间方向轴线数据，轴线的编号在图纸的下方。
上开间：指的开间方向的轴线数据，轴线的编号在图纸的上方。
左进深：指的垂直方向的进深轴线之间的数据，轴线的编号在图纸的左方。
右进深：指的垂直方向的进深轴线之间的数据，轴线的编叼在图纸的右方。
在工程蓝图中，只有一个整体的轴网，在利用软件的时候，需要根据实际情况，按轴网的分
类建立，利用插入点或者偏移功能把轴网画入。
轴网中的轴号自动排序功能的应用：
指的在把轴距中只输入轴线之间的距离，对于轴号不同软件编制，你只要把上下开间和左右
进深的两方数据输入后，点击两次，即开间方向一次，进深方向一次。
四、绘图输入
在绘图输入之前，应当按图纸把相应的构件进行定义说明，在定义构件时，可以利用构件管
理对话，对于图纸上的构件进行编制，在编制时，按以下建议进行建立构件：
1、尽可能利用工程量纸上给定的名称进行定义，在构件做法中，可以明确的查找到构件。
2、当图纸中没有构件的名称时，一般按使用的位置进行定义，例如：墙体，可以根据内外
墙进行定义和描述，WQ37或者NQ24等。
3、在结构复杂的情况，构件的名称也可以根据标高和高度的简要的名称备注编制，在绘图
中，可以很明确的查找到构件，不需利用属必查看构件。
绘图顺序的确定
绘图顺序的确定可以根据结构和类型的区分进行有次序的绘图，可以提高绘图的效率。
首先，根据楼层的顺序定义绘图顺序，一般按照从“首层——第二层——标准层——顶层——
地下室——基础层”的绘图顺序进行绘图。
根据施工顺序进行绘制，“主体——基础——二次建筑——装饰——零星构件”，主体构件包
括“墙、门、窗、过梁、柱、梁、板、楼梯构件，基础包括“独立基础、条形基础、满基、桩
基、基础梁等。二次建筑包括“散水、台阶、阳台、栏板、挑檐、雨篷、屋面。装饰包括房
间装饰和单墙面装饰。
根据结构类型进行定义绘图顺序：
砖混结构，墙体——门——窗——过梁——柱——梁——板——楼梯。
框架结构，柱——梁——板——墙体——门——窗——过梁——楼梯。
框剪结构，剪力墙——填序墙——门——窗——过梁——梁——板——楼梯。
杂合结构，根据图纸的楼层的结构类型，进行定义绘图的顺序。
确定软件的起始：
当接到一个工程时，首先需要明确从什么软件开始计算的呢？
答：当接到一个工程时，需要根据图纸中的结构类型进行确定软件的起始，一般砖混结构的
时候，可以从图形算量软件开始，框架结构可以从钢筋软件开始计算，框剪结构可以从钢筋
软件开始计算，我个人从实际工作得出，无论是工程是什么结构，建议从钢筋软件开始计算，
你可以在短时间完成一个工程，如果从图形软件开始的情况，可以互导到钢筋软件，但在钢
筋软件中还需输入一次钢筋信息。如果从钢筋软件开始的情况，你可以只输入一次信息即可，
在钢筋软件中即包括了构件的截面尺寸和钢筋信息，导入到图形软件不，不需再进行一次输
入信息的操作，在把钢筋文件导入图形后，你只需简单的进行合法检查几次，把基础构件进
行重新输入，把“二次建筑”建筑构件画入后，直接做装饰和构件做法，可以省去一大部分时
间和重复的操作。
五、构件做法：
定义对话框中的构件做法，指的对该构件的进行套定额，和需要计算结果进行的说明，无论
你画图画的再好，不会手工预算中的套价，即套定额，就像我们都把计算式做部列出了，但
最后不会计算结果一样，构件做法也是子目进行列项的工作，如果少项多项都会影响工程造
价的，所以构件做法是一个关键的部分。
构件做法在软件中提供几种方法的输入：
第一种，直接输入方法，如果你对定额比较熟悉时，你可以在在编码中输入定额号“1-56”，
在工程量表达式中输入工程量的代码，工程量的代码是对该子目要的结果的说明，如果工程
量代码选择错误的情况下，工程量计算也会错误的。
第二种，查询输入，如果你对定额不熟悉时，你可以利用对话中的查询输入进行套定额，查
询中提供了查询定额，查询图集，查询定额相我们查询定额本一下，在对话框的左边是章节
的分类，在右边的框内是定额，如果确定子目后，你可以利用双击把定额套入，选择工程量
代码。
换算，在图形算量软件中，可以对人材机的换算。
1。换算：
格式：1-29空格一次，输入Ｒ＊１.2
格式：5-30空格一次，R*1.2,C*1.1
2、标准换算，注要针对砼标号和砂浆标号的换算，选择一项定额后，直接点击对话框上的
换算下的标准换算，
把换算对话框中的标号切换后，点击确定。
3、楼层的换算，主要针对砼标号和砂浆标号的换算，在工程概况中，把楼层管理下的砼标
号设置一次后，直接到绘图输入，在选择状态下，点击楼层下的楼层换算按钮，然后，选择
需要换算的楼层，注意对话框下面的“对已经标准换算的子目进行换算”的选项设置。
六、汇总计算
当把前面工程图形及构件做法都输入后，可以汇总计算，计算中可以选择计算范围，即楼层
的选择，把楼层选择后，直接点击确定即可。汇总计算在工具栏和菜单栏中都有，你可以直
接点击，或者利用快捷键F9。
七、查看报表
查看报表的功能，主要用子目汇总的查看及工程量的计算式的查看，对于结算工作中，这部
分也是一个重点，你可以通过设置工程量计算式的范围，地每个构件进行查看计算式。
八、保存工程
当工程的查看中工程量没有错误时，需要保存工程，为了导入到计价软做好基础，一定要正
确的输入工程的名称及文件的路径，为了导入时，可以方便的查找到该工程。如果不保存的
情况，那么在导入到计价软件中，没有定额子目的
