15.冷媒配管工程 15.1 冷媒配管设计 1、冷媒配管长度和落差(表1 )

允许值 配管部分(图1)

配管长

配管总长(实际长) ≤1000m(注释5) L1+(L2+L3+L4+L5+L6+L7+L8+L9)×2+a+b+c+d+e+f+g+h+i+j

最远配管长(m)

实际长度 ≤175m

L1+L5+L8+L9+j 相当长度 ≤200m(注释1)

第一分歧到最远配管相当长度L(m) ≤40m(注释5) L5+L8+L9+j

落差

室内机和室

外机之间的落差 H1

室外机高于室内机时 ≤70m (注释3)

室外机低于室内机时 ≤110m (注释4) 室内机-室内机落差 H2 ≤30m / 注: 1.分歧管折算长度为等价配管长度0.5m。 2.内机尽量均等地安装在U型分歧管的两边。 3.当外机在上的场合且落差超过20米,建议在主管的气管上每隔10m设置一个回油弯,回油弯规格建议如图2。

4.当外机在下时,H≥40m主管与液管需加大一号。 5.连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。但当下列条件全部满足的情

况下,允许长度可以延长为90m。

所需条件 图例

1.第一分歧组件与最后一个分歧组 件之间所有主配管的管径需要增 加。(请在现地制作变径管) 如

最远室内机N10: L5+L8+L9+j≤90m

L2,L3,L4,L5,L6,L7,L8,L9 需要增加配管管径

配管尺寸按如下所示增加

φ9.5→φ12.7 φ28.6→φ31.8 果主配管的管径与主管一样大, 就不必再增大。 φ12.7→φ15.9 φ31.8→φ38.1

φ15.9→φ19.1 φ38.1→φ41.3

φ19.1→φ22.2 φ41.3→φ44.5

φ22.2→φ25.4 φ44.5→φ54.0

φ25.4→φ28.6

2.计算总延伸长度时,上述配管 的实际长度必须翻倍。(主管 和不增大管径的配管除外) L1+(L2+L3+L4+L5+L6+ L7+L8+L9)×2+a+b+c+d+ e+f+g+h+i+j≤1000m 参照图1

3.室内机至最近的分歧管组件≤40m a,b,c,...j≤40m

(管径要求,请参照表4.7)

4.[室外机至最远的室内机]与 最远室内机N10 [室外机至最近的室内机]之 间的距离差≤40m。 最近室内机N1 (L1+L5+L8+L9+j)-(L1 +L2+L3+a)≤40m

6.所有分歧管必须采用美的专用的分歧管,不按此要求操作可能导致系统严重故障! 图1 注:1、所有分歧管必须采用美的专用的分歧管,不按此要求操作可能导致系统严重故障;

2、内机尽量均等地安装在U型分歧管的两边。 图2 15.2 冷媒配管选取 1)冷媒配管类型选定(表2 )

配管名称 配管连接位置 图示编号 主 管 室外机到室内侧第一分歧之间的配管 L1 室内机主配管 室内侧第一分歧后不直接与室内机相连的配L2~L9 管 室内机支配管 分歧后直接与室内机相连的配管 a,b,c,d,e,f,g,h,i,j 室内机分歧管组件 连接主管、主配管、支配管间的配管组件 A,B,C,D,E,F,G,H,I

室外机分歧管组件 连接室外机连接管、主管间的配管组件 L,M

室外机连接管 连接室外机与室外机分歧管组件间的配管 g1,g2,g3,G1 注: 1、所有分歧管必须采用美的专用的分歧管。 2、内机尽量均等地安装在U型分歧管的两边。 3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。 4、配管等效长度为单程配管等效长度,即等于气侧或液侧的等效长度。 2)室内机主、配管尺寸选定(表3 )

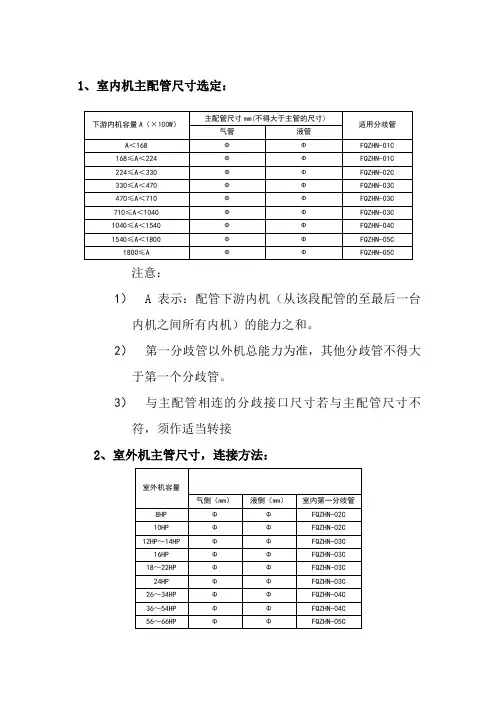

下游内机容量A(×主配管尺寸mm(不得大于主管的适用分歧管 100W) 尺寸) 气管 液管 A<166 Ф15.9 Ф9.5 FQZHN-01C 166≤A<230 Ф19.1 Ф9.5 FQZHN-01C 230≤A<330 Ф22.2 Ф9.5 FQZHN-02C 330≤A<460 Ф28.6 Ф12.7 FQZHN-03C 460≤A<660 Ф28.6 Ф15.9 FQZHN-03C 660≤A<920 Ф31.8 Ф19.1 FQZHN-03C 920≤A<1350 Ф38.1 Ф19.1 FQZHN-04C 1350≤A<1800 Ф41.3 Ф22.2 FQZHN-05C 1800≤A Ф44.5 Ф25.4 FQZHN-05C 注意: A.A表示:配管下游内机(从该段配管的至最后一台内机之间所有内机)的能力之和。

B.第一分歧管以外机总能力为准,其他分歧管不得大于第一个分歧管。 C.与主配管相连的分歧接口尺寸若与主配管尺寸不符,须作适当转接 3)室外机主管尺寸,连接方法 (表4)

室外机容量

所有配管等效长度<90m时主管尺寸 所有配管等效长度≥90m时主管尺寸

气侧(mm) 液侧(mm) 室内第一分歧管 气侧(mm) 液侧(mm) 室内第一分歧管

8HP Φ22.2 Φ9.53 FQZHN-02C Φ22.2 Φ12.7 FQZHN-02C 10HP Φ22.2 Φ9.53 FQZHN-02C Φ25.4 Φ12.7 FQZHN-02C 12HP~14HP Φ25.4 Φ12.7 FQZHN-02C Φ28.6 Φ15.9 FQZHN-03C

16HP Φ28.6 Φ12.7 FQZHN-03C Φ31.8 Φ15.9 FQZHN-03C 18~22HP Φ28.6 Φ15.9 FQZHN-03C Φ31.8 Φ19.1 FQZHN-03C 24HP Φ28.6 Φ15.9 FQZHN-03C Φ31.8 Φ19.1 FQZHN-03C 26~32HP Φ31.8 Φ19.1 FQZHN-03C Φ38.1 Φ22.2 FQZHN-04C 34~48HP Φ38.1 Φ19.1 FQZHN-04C Φ38.1 Φ22.2 FQZHN-04C 50~64HP Φ41.2 Φ22.2 FQZHN-05C Φ44.5 Φ25.4 FQZHN-05C 注意: 1) 请根据上表选择室外机连接配管管径,如果超配,出现主配管大于主管的情况,则按照就大原则,选择较大值的主管和主配管。

例如:三台外机16+16+14并联(总容量为46HP),连接的所有内机总容量为1360,假设所有配管等效长度≥90m,则按照外机总容量为46HP查表4.4得其主管为:Φ38.1/Φ22.2;根据所有内机总容量为1360查表4.3得其主配管为:Φ41.3/Φ22.2,按照就大原则,最终确定主管规格为:Φ41.3/Φ22.2。

4)室外机并联连接配管组件和并联管管径(表5)

室外机台数 图例 室外机接管尺寸(mm) 并联分歧组件 2台 g1、g2: L: 8、10HP:Φ25.4/12.7; 12~16HP:Φ31.8/Φ15.9 FQZHW-02N1C 3台 

g1、g2、g3: 8、10HP:Φ25.4Φ/12.7; 12~16HP:Φ31.8Φ/15.9;

G1:Φ38.1/Φ19.1

L+M: FQZHW-03N1C

4台 

g1、g2、g3、g4: 8、10HP:Φ25.4Φ/12.7; 12~16HP:Φ31.8/Φ15.9;

G1:Φ38.1/Φ19.1; G2:Φ41.3/Φ22.2

L+M+N: FQZHW-04N1C

5)室外机本身接口管径尺寸(表6) 型号 室外机借口管径尺寸(mm) 气侧 液测 8/10HP Φ25.4 Φ12.7 12/14/16HP Φ31.8 Φ15.9 6)室内机支配管尺寸和连接方式(表7)

室内机容量A(X100W)

当支配管长度≤10m 当支配管长度≥10m

气侧 液侧 气侧 液侧

A≤45 Ф12.7×0.8 Ф6.4×0.8 Ф15.9×1.0 Ф9.5×0.8

A≥56 Ф15.9×1.0 Ф9.5×0.8 Ф19.1×1.0 Ф12.7×0.8

注:为保证室内机的最佳使用效果,请把支配管长度控制在10m以内。若超过10m(长度禁止超过20m),室内换热效果将受到影响。 15.3 配管设计示例 例:现以(16+12+10)HP三个模块组合为例说明配管的选定。(假设所有配管等效长度大于90m,每条支配长度为5m)

一、室内侧支配管 室内侧支配管有a~g,支配管尺寸选择请参照下表。

室内机容量A(X100W)

当支配管长度≤10m 当支配管长度≥10m

气侧 液侧 气侧 液侧 A≤45 Ф12.7 Ф6.4 Ф15.9 Ф9.5 A≥56 Ф15.9 Ф9.5 Ф19.1 Ф12.7 二、主配管 1)主配管L3的下游内机有N1、N2,其总容量为140×2=280,管L3尺寸为Φ22.2/Φ9.5,分歧管C选用FQZHN-02C。

2)主配管L4的下游内机有N3、N4,其总容量为140×2=280,管L4尺寸为Φ22.2/Φ9.5,分歧管D选用FQZHN-02C。
