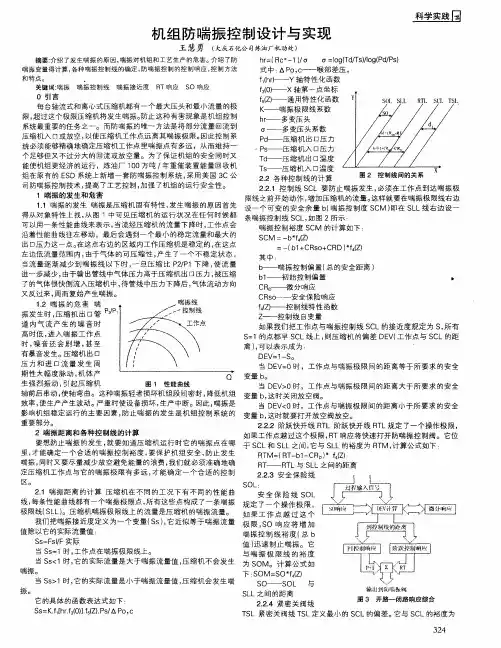

基于防喘振控制系统的防喘振控制方法与制作流程

大型透平式压缩机防喘振控制及应用大型透平式压缩机是工业生产中常见的设备，其运行过程中可能会出现喘振现象，严重时甚至会对设备造成损坏。

对大型透平式压缩机进行喘振控制至关重要。

本文将从大型透平式压缩机的喘振原因、喘振控制方法和应用实例等方面进行探讨。

一、大型透平式压缩机的喘振原因1. 受力不平衡：透平式压缩机在运行过程中，由于零部件的磨损或装配不良等原因，会导致叶片、轴承等部件受到不平衡的力，从而引起喘振。

2. 流体动态影响：透平式压缩机在高速旋转时，叶片与流体之间的相互作用会导致流体的波动和压力的变化，若流体动态影响不稳定则容易引起喘振。

3. 控制系统不良：大型透平式压缩机的控制系统，包括调速装置、润滑系统等，如果调控不当或存在故障，也会导致喘振的发生。

1. 结构设计优化：在透平式压缩机的设计阶段，可以通过优化结构设计来降低叶轮、轴承等部件的受力不平衡，减少喘振的发生概率。

2. 流体动态分析：通过数值模拟或实验手段，对透平式压缩机叶片与流体的相互作用进行研究，找出流体动态影响不稳定的原因，并采取相应措施来稳定流场，减少喘振的可能性。

3. 控制系统优化：对于透平式压缩机的调速装置、润滑系统等控制系统，进行优化设计和严格的质量控制，确保其正常运行，避免因控制系统问题引起的喘振。

4. 振动监测与诊断：对大型透平式压缩机进行振动监测，并建立相应的诊断系统，及时发现喘振现象并采取措施进行控制。

以某大型化工装置中采用的透平式压缩机为例，通过对其喘振问题的控制，取得了良好的应用效果。

该透平式压缩机采用了先进的结构设计和流体动态分析技术，通过优化叶轮结构和流道形状等手段，降低了受力不平衡和流体动态影响，极大地减少了喘振的发生概率。

控制系统方面，采用了先进的调速装置和智能化的润滑系统，保证了设备在高速旋转时的平稳运行，有效地避免了因控制系统不良引起的喘振。

该透平式压缩机还配备了振动监测与诊断系统，对设备的振动进行实时监测，一旦发现异常振动就可以及时采取措施进行处置，避免喘振对设备造成损害。

压缩机防喘振的两种方法[分享]压缩机防喘振的两种方法一、离心式压缩机喘振的原因喘振是离心式压缩机的固有特性。

产生喘振的原因首先得从对象特性上找。

从图1中可见压缩机的压缩比P2/P1与流量Q的曲线上都有一个P2/P1值的最高点。

在此点右面的曲线上工作，压缩机是稳定的。

在曲线左面低流量范围内，由于气体的可压缩性，产生了一个不稳定状态。

当流量逐渐减小到喘振线时，一旦压缩比下降，使流量进一步减小，由于输出管线中气体压力高于压缩机出口压力，被压缩了的气体很快倒流入压缩机，待管线中压力下降后，气体流动方向又反过来，周而复始便产生喘振。

喘振时压缩机机体发生振动并波及到相邻的管网，喘振强烈时，能使压缩机严重破坏。

二、防喘振自控系统的可行性分析为使压缩机安全有效和经济运行，在低负荷下操作时，其气量应始终保持在喘振区右边并留有一定的安全裕量，一般控制线位于超过喘振极限流量的5％—10％之处。

只要保证压缩机吸人流量大于临界吸入量Qp，系统就会工作在稳定区，不会发生喘振。

即在生产降负荷时，须将部分出口气体，经出口旁路阀返回到入口或将部分出口气放空，保证系统工作在稳定区。

三、防喘振自控系统的几种实现方法目前常采用两类防喘振方法，即固定极限流量（或称最小流量）法与可变极限流量法1．固定极限流量法固定极限流量的防喘振控制系统，就是使压缩机的流量始终保持大于某一定值流量，如图1中的Qp，从而避免进入喘振区运行。

此法优点是控制系统简单，使用仪表较少。

缺点是当压缩机转速降低，处在低负荷运行时，防喘振控制系统投用过早，回流量较大，能耗较大。

2．可变极限流量法在压缩机负荷有可能通过调速来改变的场合，因为不同转速工况下，极限喘振流量是一个变数，它随转速的下降而变小，所以最合理的防喘振控制方法，应是留有适当的安全裕量，使防喘振调节器沿着喘振极限流量曲线右侧的一条安全控制线工作，这便是可变极限流量法。

常用控制方案有两种：一是采用测量压缩机转速，经函数发生器作为流量调节器给定值（图2)。

基于TRICON控制系统防喘振控制算法李明辉;金千山【摘要】喘振是造成压缩机损坏的重要原因，在此针对某厂70万吨/年烯烃项目，根据丙烯工艺流程，设计了一套压缩机的防喘振控制系统。

该控制系统以TRIEW软件为人机界面，利用TRICON独有的防喘振控制软件包，将喘振PID控制、喘振超驰、手动控制算法相结合，通过喘振PID参数的在线优化，有效地实现了压缩机的防喘振控制，现场实际运行结果表明了该系统的稳定性和可靠性，同时，验证了该喘振控制算法的有效性。

%Surge is the main reason to cause the compressor damage. For 700000 t/a olefin project,an anti-surge control system for compressors was designed according to a factory propylene technological process. The control system takes TRIVEW software as the man-machine interfase,and combines surge PID,surge override with manual control algorithm by means of TRICON′s own unique anti-surge control software package. The anti-surge control of compressor was achieved after optimization of surge PID parameters. The practical operation result shows the stability and reliability of the system,and verifies the effective-ness of the surge control algorithm.【期刊名称】《现代电子技术》【年(卷),期】2014(000)006【总页数】4页(P32-34,38)【关键词】TRICON;防喘振控制;离心压缩机;PID【作者】李明辉;金千山【作者单位】中国石油天然气股份有限公司抚顺石化分公司洗涤剂厂，辽宁抚顺113001;中国石油天然气股份有限公司抚顺石化分公司洗涤剂厂，辽宁抚顺113001【正文语种】中文【中图分类】TN919-34;TP212离心压缩机以其运行效率高、易损件少、运转平稳、经济效益好等优点，在石油化工行业中得到广泛应用，并且已经成为工艺设备的核心[1]。

陕鼓空压机防喘振控制流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陕鼓空压机防喘振控制流程主要包括以下几个步骤：1. 参数设置：首先，根据空压机的工作条件和要求，合理设置防喘振控制系统的相关参数，如喘振阈值、控制策略等。

合成气压缩机防喘振方案一、条件:1、防喘振控制相关仪表如差压变送器、入口温度变送器、出口压力变送器需要校验，以确保其测量值的准确性。

2、防喘振实验时压缩机一段入口压力维持在3.0Mpa，此项工作由合成车间负责。

3、合成车间合成塔配备有经验的操作工操作，密切注意合成塔操作压力、温度，严谨超温、超压。

3、必须保证两个防喘振阀（包括电气阀门定位器等）能够正常工作，紧急时能保证人为的迅速打开防喘振阀。

4、在压缩机的流量和压力特性曲线上, 流量比设计点低的一侧有一个最小流量和相应的压力点, 如果进一步减少流量, 则压力将会下降, 此时, 运转将不稳定。

该点称为喘振点。

可以认为, 流量比喘振点大的一侧为稳定工作区, 而小的一侧为不稳定工作区，或称为喘振区。

如果在喘振区工作, 将发生流量大幅度升降、排气压力波动和噪音增大, 导致机器损坏。

此外, 由于排气的再压缩, 使温度急剧上升。

为避免发生喘振, 常采用以下措施, 即保持转速一定时增加吸气量, 或保持吸气量一定时降低转速。

二、合成气机组系统图三、压缩机组喘振实验喘振实验过程描述：1．实验前准备空分车间组织好以下人员：有经验的现场机组维护人员4人（发现实验期间有异常情况，马上通知开防喘振阀），有经验的数据观察记录人员3人。

负责联系人员2人（协调各组人员的及时联络）。

为防止防喘振阀门的误操作，建议最好不用手轮操作阀门，用电流信号操作阀门，这样保证紧急时可以通过断掉快开电磁阀电源来快速打开防喘振阀门。

防喘振控制所涉及的仪表必须灵敏、准确。

2．实验过程4.0 MPa循环段实验：①新鲜气体温度控制在40℃，压力控制在3.0 MPa。

压缩机运转正常后，将新鲜气压力提升至4.0MPa。

②将一段防喘振阀完全打开，循环段防喘振阀关闭，这时缓慢关闭HSV2053，则PI2054升高，这时用关闭HSV2052控制PI2054维持4.0MPa，观察PDIA2052变化，HSV2053 、HSV2052交替关闭，当PDIA2052有明显变化时，停止关闭，这时记录数据，此点为4.0 MPa循环段喘振点。

引言防喘振是在机械工程领域中一个重要的挑战，它涉及到防止机械系统发生喘振现象的控制方法和方案。

喘振是一种机械系统失稳的情况，会导致机械元件屈服、损坏甚至系统瘫痪。

因此，开发一种有效的防喘振控制方案对于提高机械系统的可靠性和工作效率至关重要。

本文将介绍一种针对喘振问题的控制方案。

首先，我们将了解喘振的原因和影响。

然后，我们将介绍一种常用的防喘振方法，并讨论其优缺点。

最后，我们将提出一种新的防喘振控制方案，并介绍其原理和应用。

喘振的原因和影响喘振是由于机械系统在特定条件下出现的不稳定振动。

它通常发生在高速旋转机械中，例如发动机、离心泵等。

喘振的主要原因是机械系统的刚度和阻尼与激励力之间的相互作用。

当激励力的频率接近机械系统的固有频率时，机械系统的能量会被不断地输入，导致系统发生不稳定的振动。

喘振的影响非常严重。

首先，喘振会导致机械系统的一些零部件失效，例如轴承的磨损或破坏。

其次，喘振会降低机械系统的工作效率，并且会产生噪音和震动。

最重要的是，喘振会导致机械系统的整体性能下降，甚至可能引发事故。

常用的防喘振方法目前，有多种常用的防喘振方法，例如增加机械系统的刚度、增加阻尼、改变工作条件等。

以下是其中三种常见的方法：1.增加机械系统的刚度：增加机械系统的刚度可以提高其固有频率，从而使其远离激励力的频率范围。

这可以通过增加构件的截面积、采用更高强度的材料等方式实现。

2.增加阻尼：增加阻尼可以减小机械系统的振动幅值，并提高系统的稳定性。

这可以通过在机械系统中引入阻尼元件、调整阻尼器的参数等方式实现。

3.改变工作条件：改变工作条件可以改变机械系统的固有频率。

例如，改变旋转速度、负载或工作温度等参数，可以使系统的固有频率远离激励力的频率区域。

然而，这些方法各自存在一些限制和问题。

增加刚度和阻尼会增加机械系统的成本和重量，并且可能引入其他不稳定性。

同时，改变工作条件可能会影响机械系统的工作性能和使用寿命。

新的防喘振控制方案为了克服上述常用方法的限制，我们提出了一种新的防喘振控制方案，该方案结合了主动振动控制和参数优化的方法。

防喘振的方案1. 引言防喘振是一种重要的防护措施，用于避免机械系统的不稳定振动。

喘振是机械系统受到扰动或负载变化时出现的低频振动现象，可能导致机械设备破坏或故障。

本文将介绍几种常用的防喘振方案，并进行评估和比较。

2. 调整系统刚度调整系统刚度是一种常见的防喘振方案。

由于喘振通常发生在系统的固有频率附近，通过增加或减小系统的刚度，可以改变系统的固有频率，从而防止喘振的发生。

可以通过以下方法调整系统的刚度：•更换或增加机械零件的数量或材料，改变系统的刚度。

•调整系统的支承形式，改变系统的刚度。

•调整系统的几何形状，改变系统的刚度。

调整系统刚度的方法有效性较高，但需要对系统进行全面的分析和评估，并可能需要进行大量的工程设计和改造。

3. 添加阻尼装置阻尼装置可以通过吸收或消散机械系统的振动能量来减少振动幅度，从而防止喘振的发生。

添加阻尼装置是一种简单且有效的防喘振方案。

可以使用以下类型的阻尼装置：•液体阻尼器：通过通过流体的黏滞阻力来减缓系统的振动。

•摩擦阻尼器：通过摩擦阻尼力来减弱系统的振动。

•磁流变阻尼器：通过调节磁流变材料的磁场来改变阻尼特性。

添加阻尼装置通常可以在现有系统上进行简单的改装，并且对系统产生的影响较小。

4. 使用主动控制技术主动控制技术是一种高级的防喘振方案，可以根据系统的实时状态和反馈信息，动态地调整系统的参数，以抵消或抑制振动。

常用的主动控制技术包括：•主动质量调谐（AMT）：通过调节振动质量的参数，实时调整系统的固有频率，以消除振动。

•主动回路控制（ACL）：通过改变系统的控制回路参数，动态地抑制喘振的出现。

•主动阻尼控制（ADC）：通过改变系统的阻尼控制器参数，实时调整阻尼特性，以减少振动。

使用主动控制技术需要使用传感器和控制算法来实现对系统的实时监测和调整。

这种方案的设计和实施较为复杂，并且对系统的响应时间有严格的要求。

5. 对比和评估在选择防喘振方案时，需要综合考虑以下因素进行对比和评估：•效果：不同方案对喘振现象的抑制程度和稳定性有所不同，需要根据具体情况选择。

1. 压缩机的防喘振控制方案以往方案大致可分为固定极限流量和可变极限流量防喘振控制两类。

但到目前为止，对于不同摩尔质量、温度、压力的压缩气体，还没有一种切实可行的方法来有效、精确地计算压缩机的喘振线，通常都是建立一个较大的额外安全空间，保证机组在可预设的最佳工作状况下安全运行，但这种方法使得压缩机的工作效率大为降低，因此有关的专业技术人员一直在寻找更有效的方法来解决防喘振控制过程中的安全与效率问题。

TS3000 系统的成功应用，就较好地解决了此问题。

2. 喘振线作图的基本方法压缩机防喘振控制系统的基本原理，如图2 所示。

图中：Yl=Y2/Y3=Pd/Ps=(PT2+ 1.0332)/(PT1+1.0332)；SP=Y4=V(Pd/Ps)+K(给定)；Y5= h/Ps=FT5/(PT1+1.0332)(测量)采用Pd／Ps 和c·h/Ps 做喘振曲线，其基本形状为抛物线，而采用Pd/Ps 和(c· h/Ps )2作图时得到的喘振线则在工作点附近基本呈直线形状(简化后，C2h/Ps)。

其关系式如下：h/Ps=V·(Pd/Ps)+K式中，Pd—压缩机出口压力(绝压)，kPa；Ps—压缩机入口压力(绝压)，kPa；C—常数(由孔板尺寸决定)，m2；h—孔板差压(与流量的关系式为Q2=H)，kPa3. 工艺控制方案(1)压缩机防喘振调节画面组成(a)防喘振动态示意图，将压缩机实际工作点在防喘振示意图上相应显示。

(b)动态数据，将实际工作点数据在ESD 画面相应处显示。

(c)点击ESD 流程图上相应调节阀，可弹出PID 画面，可在线修改设定值或输出值。

(2)调节防喘振电磁阀设定3 种状态，正常运转状态下，可设定自动调节，开停工或异常状态下，可设定手动调节或强制调节。

(3)报警利用声光报警及画面报警提示。

(4)控制要点(a)开压缩机前，应先将防喘振阀强制打开至100％。

(b)当压缩机实际工作点靠近防喘振线时，应提高压缩机转速，维持正常生产，若压缩机转速已达最大，则应打开防喘振阀，并适当降低装置负荷，保证压缩机的正常运行。

防喘振控制方案研究一、程序移植的历史背景及现实意义大庆炼化公司180万吨／年ARGG装置三机组（轴流风机、烟机、主电机）控制系统是TRICONEX公司的TS3000控制系统，如图1，自1998年投运以来运行平稳，但自2002年控制系统频繁出现烧卡的现象（参见附表），已更换各类卡件18块，严重地威胁装置的安全生产。

对此，炼化公司领导非常重视，曾多次组织召开专业技术分析会，组织仪表及电气等技术人员对整个系统详细检查，同时联系了北京设计院、陕鼓、美国TRICONEX公司、ELLIOTT公司，及施工单位中油一公司，于2000年6月召开三天专业分析会，分析故障原因。

各单位一致认为对接地系统及电源系统要进行检查、测试和整改。

并于2002年装置停工检修期间进行了彻底整改，耗资约30余万元。

为保证生产，公司成立技术攻关组，利用富士智能调节器及西门子S7－200PLC创建一套应急系统，保证在彻底整改前事故情况下紧急启动备机系统。

借此机会，仪表专业对防喘振的源程序进行了认真的解读，发现在TPS系统中完全可以实现该功能，与源程序相比，技术上更可靠，功能上更丰富，控制精度更高。

在此，笔者对自动化专业应用程序的转化和移植的思路及方案做以详尽的阐述，旨在促进专业技术的交流与应用。

1、防喘振控制方案分析就目前国内外炼化企业来看，防喘振控制通常用两种方法：一是早期专用的防喘振控制器，如WORDWARD公司的505C控制器、ELLIOT公司的ASCC控制器等；二是目前常用的PLC专用软件包。

如GE公司的9070系列PLC（用LogicMaster或Field Control编的软件包）、TRICONEX公司的TS3000（用MSW311或TS1131软件包）等。

但每个厂家出于对知识产权的保护，均不会公开其防喘振控制的算法。

专用的控制器只给用户提供接口参数，专用的软件包是用高级语言编写的软件包（如Ｃ语言）。

用户无法打开，只能在程序中调用。

基于PLC的鼓风机防喘振控制系统研究一、引言鼓风机是广泛应用于工业生产中的一种常见设备，其具有提供空气压力的功能，可用于通风、输送物料、混合气体等多种场合。

在鼓风机运行过程中常常会出现喘振现象，这不仅会影响鼓风机的正常运行，还会对整个生产系统造成损害。

研究鼓风机的防喘振控制系统具有重要意义。

本研究旨在基于PLC，研究鼓风机的防喘振控制系统，通过对鼓风机运行过程的分析和控制策略的设计，实现对鼓风机的稳定运行，以提高生产效率和设备性能。

二、鼓风机喘振原因分析喘振是指在流体动力学系统（例如鼓风机）中，由于系统参数和工况的变化，引起系统产生自激振荡，造成系统产生大幅度的振动和噪音。

喘振现象通常出现在鼓风机的低速和高头程运行状态下，其主要原因包括：1. 流体动力学特性：鼓风机在运行时会产生流体动力学效应，包括压力脉动、流速波动等，导致系统产生振动。

2. 几何结构特性：鼓风机的几何结构包括叶片、蜗壳、进出口等，这些结构会引起压力分布的不均匀，从而引起系统振动。

3. 工况变化：系统的工况变化包括环境温度、气候条件、负载变化等，这些都可能对系统的稳定运行产生影响。

通过对喘振原因的分析，可以发现喘振是一个复杂的动态过程，需要通过严密的控制策略来实现对鼓风机的稳定运行。

三、基于PLC的防喘振控制系统设计基于PLC的防喘振控制系统主要包括传感器采集、信号处理、控制逻辑设计和执行控制等部分，下面分别进行介绍。

1. 传感器采集：通过在鼓风机系统的进口和出口等位置安装压力传感器、温度传感器等，对系统运行过程中的各项参数进行实时采集。

2. 信号处理：通过PLC对传感器采集到的信号进行处理，包括滤波，放大，数字化等处理，以保证信号的准确性和可靠性。

3. 控制逻辑设计：基于鼓风机运行过程中的特性和喘振原因进行控制逻辑的设计，包括PID控制器的选择，控制参数的调整，防喘振策略的确定等。

4. 执行控制：将设计好的控制逻辑通过PLC实现实时控制，监控系统运行状态，调整控制参数，以达到对鼓风机的稳定控制。

防喘振的方案引言：喘振是指在流体管道或者工艺系统中，由于流体的振动引起的管壁或者设备结构的共振现象，进而导致管道或设备的振动幅值明显增大的一种现象。

喘振可能引起管道的破裂、设备的故障，甚至导致事故的发生。

因此，防止喘振的发生对于保障工业设备和工作人员的安全至关重要。

本文将介绍一些防喘振的方案，帮助读者了解如何避免喘振带来的危害。

1. 全面考虑系统设计在设计工艺系统时，应全面考虑喘振的可能性，并在设计初期就针对防喘振进行规划。

首先，应合理设计管道、设备和支撑结构的尺寸和布置，尽量避免共振频率的出现。

其次，采用合适的减振措施，如安装减震器、减振垫等，可以有效地消除共振现象，防止喘振的发生。

2. 减小流体的速度梯度流体的速度梯度是引起振动的主要原因之一。

在设计流体传输系统时，应尽量减小流体的速度梯度，以降低振动的可能性。

可以采用合理的管道直径和流体的运行速度，以控制流体的速度梯度。

此外，还可以在管道中增加节流装置、调压阀等，来调节流体的速度，在一定程度上减小振动的发生。

3. 定期检查和维护定期的检查和维护对于防止喘振的发生至关重要。

通过定期检查流体管道、设备和支撑结构的状态，可以及时发现潜在的问题，提前采取措施加以修复，防止其进一步发展成喘振。

此外，定期维护设备和管道的正常运行状态，确保其处于正常的工作状态，也是防止喘振的重要手段。

4. 合理使用减振器材减振器材是防喘振的重要工具之一。

在选择和使用减振器材时，应根据实际情况合理选择，并进行正确的安装和调试。

常见的减振器材有减振垫、减震器、减振吸振器等，可以有效地降低振动的幅值，减小喘振的发生概率。

5. 使用合适的材料和工艺合适的材料和工艺可以有效地减小振动的传播和扩大。

在工艺系统的设计和建设过程中，应选择合适的材料和工艺，如选择适当的软管材料、防振管道材料等。

此外，合理的施工工艺和安装方法也能够降低振动的传播，减小喘振的危害。

结论：防喘振是确保工业设备和工作人员安全的关键步骤之一。

离心式压缩机防喘振控制方案教案资料离心式压缩机的喘振问题是指在运行过程中出现压比过大或出现流量脉动等现象，导致振荡、噪音和设备损坏。

离心式压缩机的喘振问题是由于压缩机与系统间动态过程的不协调而引起的。

为了防止离心式压缩机的喘振问题，可以采取以下控制方案。

1.增加系统阻尼增加系统阻尼是防止压缩机喘振的一种常用方法。

可以通过增加系统的阻尼器或减震器来利用机械的阻尼效应来消除或减小振动。

通过增加系统的阻尼，可以降低系统中的共振频率，从而减小振动的幅值。

2.优化压比控制策略合理的压比控制策略也可以有效地防止压缩机的喘振问题。

一种常用的方法是在压比过大的情况下，采取相应的控制策略来限制流量以降低压比，从而避免喘振的发生。

可以根据实际情况，合理设置压比限制或控制机组内压力的变化范围。

3.合理设计压缩机系统合理的设计压缩机系统也是防止喘振问题的重要措施。

首先，需要合理选择压缩机的型号和参数，确保其操作范围内能够稳定工作。

其次，需要合理设计系统的布局和管道连接，避免过长或过短的管道。

此外，还需要对系统进行严格的工程检验和调试，确保设计要求的达成。

4.定期维护检查定期维护检查对于防止离心式压缩机的喘振问题也非常重要。

通过定期检查压缩机的工作状态、阀门的操作情况以及管道的泄漏等问题，及时发现并解决潜在的问题，可以有效地减小喘振的风险。

总之，离心式压缩机的喘振问题是一个需要注意的技术问题，需要从系统阻尼、压比控制、系统设计和定期维护等多个方面进行综合考虑和控制。

通过合理的控制措施和工作维护，可以有效地消除离心式压缩机的喘振问题，确保系统的稳定和安全运行。

4.2 离心压缩机防喘振控制4.2.1 离心压缩机的喘振1．离心压缩机喘振现象及原因离心式压缩机在运行过程中，可能会出现这样一种现象，即当负荷低于某一定值时，气体的正常输送遭到破坏，气体的排出量时多时少，忽进忽出，发生强烈震荡，并发出如同哮喘病人“喘气”的噪声。

此时可看到气体出口压力表、流量表的指示大幅波动。

随之，机身也会剧烈震动，并带动出口管道、厂房震动，压缩机会发出周期性间断的吼响声。

如不及时 采取措施，将使压缩机遭到严重破坏。

例如压缩机部件、密封环、轴承、叶轮、管线等设备和部件的损坏，这种现象就是离心式压缩机的喘振，或称飞动。

下面以图 4.2-1 所示为离心压缩机的特性曲线来说明喘振现象的原因。

离心压缩机的特性曲线显示压缩机压缩比与进口容积流量间的关系。

当转速n 一定时，曲线上点c 有最大压缩比，对应流量设为P Q ，该点称为喘振点。

如果工作点为B 点，要求压缩机流量继续下降，则压缩机吸入流量P Q Q < ，工作点从C 点突跳到D 点，压缩机出口压力C P 从突然下降到D P ，而出口管网压力仍为C P ，因此气体回流，表现为流量为零 同时管网压力 图4.2-1 离心压缩机的特性曲线 也下降到D P ，一旦管网压力与压缩机出口压力相等，压缩机由输送气体到管网，流量达到A Q 。

因流量A Q 大于B 点的流量，因此压力憋高到B P ，而流量的继续下降，又使压缩机重复上述过程，出现工作点从B A D C B →→→→的反复循环，由于这种循环过程极迅速，因此也称为“飞动”。

由于飞动时机体的震动发出类似哮喘病人的喘气吼声，因此，将这种由于飞动而造成离心压缩机流量呈现脉动的现象，称为离心压缩机的防喘振现象。

2．喘振线方程喘振是离心压缩机的固有特性。

离心压缩机的喘振点与被压缩机介质的特性、转速等有关。

将不同转速下的喘振点连接，组成该压缩机的喘振线。

实际应用时，需要考虑安全余量。

喘振线方程可近似用抛物线方程描述为：θ2121Q b a p p += （4.2-1）式中，下标1表示入口参数；p 、Q 、θ分别表示压力、流量和温度；b a 、是压缩机系数，由压缩机厂商提供。

4.2 离心压缩机防喘振控制4.2.1 离心压缩机的喘振1．离心压缩机喘振现象及原因离心式压缩机在运行过程中，可能会出现这样一种现象，即当负荷低于某一定值时，气体的正常输送遭到破坏，气体的排出量时多时少，忽进忽出，发生强烈震荡，并发出如同哮喘病人“喘气”的噪声。

此时可看到气体出口压力表、流量表的指示大幅波动。

随之，机身也会剧烈震动，并带动出口管道、厂房震动，压缩机会发出周期性间断的吼响声。

如不及时 采取措施，将使压缩机遭到严重破坏。

例如压缩机部件、密封环、轴承、叶轮、管线等设备和部件的损坏，这种现象就是离心式压缩机的喘振，或称飞动。

下面以图 4.2-1 所示为离心压缩机的特性曲线来说明喘振现象的原因。

离心压缩机的特性曲线显示压缩机压缩比与进口容积流量间的关系。

当转速n 一定时，曲线上点c 有最大压缩比，对应流量设为P Q ，该点称为喘振点。

如果工作点为B 点，要求压缩机流量继续下降，则压缩机吸入流量P Q Q < ，工作点从C 点突跳到D 点，压缩机出口压力C P 从突然下降到D P ，而出口管网压力仍为C P ，因此气体回流，表现为流量为零 同时管网压力 图4.2-1 离心压缩机的特性曲线 也下降到D P ，一旦管网压力与压缩机出口压力相等，压缩机由输送气体到管网，流量达到A Q 。

因流量A Q 大于B 点的流量，因此压力憋高到B P ，而流量的继续下降，又使压缩机重复上述过程，出现工作点从B A D C B →→→→的反复循环，由于这种循环过程极迅速，因此也称为“飞动”。

由于飞动时机体的震动发出类似哮喘病人的喘气吼声，因此，将这种由于飞动而造成离心压缩机流量呈现脉动的现象，称为离心压缩机的防喘振现象。

2．喘振线方程喘振是离心压缩机的固有特性。

离心压缩机的喘振点与被压缩机介质的特性、转速等有关。

将不同转速下的喘振点连接，组成该压缩机的喘振线。

实际应用时，需要考虑安全余量。

喘振线方程可近似用抛物线方程描述为：θ2121Q b a p p += （4.2-1）式中，下标1表示入口参数；p 、Q 、θ分别表示压力、流量和温度；b a 、是压缩机系数，由压缩机厂商提供。

防喘振的方案1. 引言喘振是建筑结构中一种常见的振动问题，其严重性可能导致设备损坏、结构破坏甚至威胁人员安全。

因此，对于防喘振问题的研究和解决方案的制定具有重要意义。

本文将介绍一些常用的防喘振方案，通过合理的结构设计和振动控制手段，以减小喘振对结构和设备的影响。

2. 结构设计方面的防喘振措施2.1 带防喘振装置的支撑系统支撑系统是建筑结构中重要的组成部分，其稳定性直接关系到整个结构的安全性。

在支撑系统的设计中，可以采用带有防喘振装置的支撑系统，如防喘振支座和防喘振支架。

这种装置可以在结构受到振动时自动吸收和分散振动能量，从而减小喘振的发生。

2.2 合理的刚度和阻尼设计结构的刚度和阻尼是影响振动响应的重要参数。

过于刚硬的结构容易引起共振现象，从而增大喘振的可能性；而过于柔软的结构则容易造成不稳定的振动。

因此，在结构设计过程中，需要根据实际需求合理选择刚度和阻尼参数，以减小振动能量的传递和积累。

2.3 减小结构的共振频率结构的共振频率是引发喘振的一个重要因素。

通过合理的结构布置和调整结构的几何形状、质量分布等参数，可以减小结构的共振频率，从而降低喘振的可能性。

此外，还可以通过增加物体的质量或改变结构的刚度，使共振频率偏离振动源的激励频率，从而减小共振效应造成的喘振。

3. 振动控制方面的防喘振措施3.1 主动振动控制主动振动控制是一种通过主动控制手段使结构振动降低的技术。

在主动振动控制系统中，传感器用于测量结构的振动响应，控制器根据传感器的反馈信号来决定合适的控制策略，使执行器产生相应的力或位移来抵消结构的振动力。

这种方法可以有效地减小喘振现象，但也需要较高的成本和复杂的控制系统。

3.2 被动振动控制被动振动控制是一种基于材料或结构本身特性的振动控制方法。

通过在结构中引入合适的材料和装置，如减振材料、阻尼器等，可以吸收振动能量，改变结构的固有频率和振动模态，并减小喘振的发生。

被动振动控制方法相比于主动振动控制更简单和经济，适用于各种结构和应用场合。
