钢轨型及尺寸标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢轨型号及尺寸轨头高度及凸出±轨头宽度±轨腰厚度+轨底宽度+轨腰高度±高度+长度±螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±断面不与其垂直轴线成对称轨底10mm轨头其它尺寸±钢轨是铁路轨道的主要组成部件。
它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。
钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。
在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。
钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。

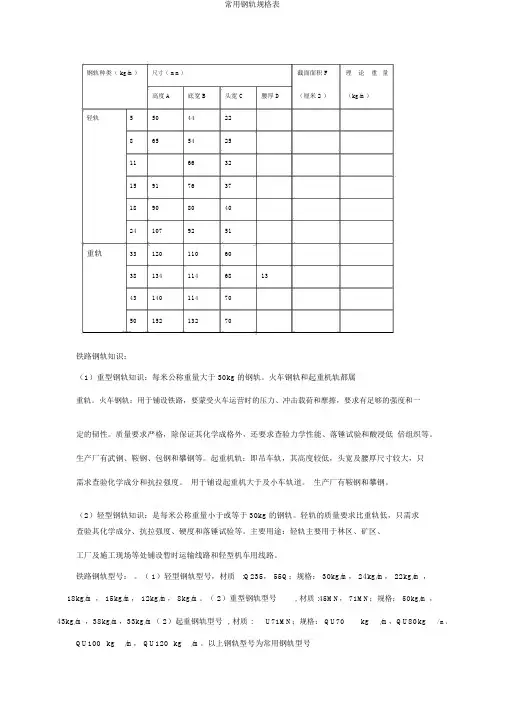

常用钢轨规格表钢轨种类（ kg/m）尺寸（ mm）截面面积 F理论重量高度 A底宽 B头宽 C腰厚 D（厘米2 ）（kg/m）轻轨550442286554251166321591763718908040241079251重轨331201106038134114681343140114705015213270铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于 30kg 的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要蒙受火车运营时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成格外，还要求查验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只需求查验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于 30kg 的钢轨。
轻轨的质量要求比重轨低，只需求查验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设暂时运输线路和轻型机车用线路。
铁路钢轨型号：。
（ 1）轻型钢轨型号，材质 :Q235， 55Q；规格： 30kg/m， 24kg/m， 22kg/m ，18kg/m ， 15kg/m， 12kg/m， 8kg/m。
（ 2）重型钢轨型号, 材质 :45MN， 71MN；规格： 50kg/m ，43kg/m ，38kg/m，33kg/m（ 2）起重钢轨型号, 材质 :U71MN；规格： QU70kg /m，QU80 k g/ m，QU100 kg /m， QU120 kg /m。
以上钢轨型号为常用钢轨型号。
钢轨型号及尺寸轨头高度及凸出±轨头宽度±轨腰高度±长度±螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm 断面不与其垂直轴线成对称轨底10mm其它尺寸±0.5mm钢轨是铁路轨道的主要组成部件。
它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。
钢轨必须为车轮提供连续、平顺和阻力最小的滚动外表。
在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。
钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已到达77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：〔1〕重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
〔2〕轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：〔1〕轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
〔2〕重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。

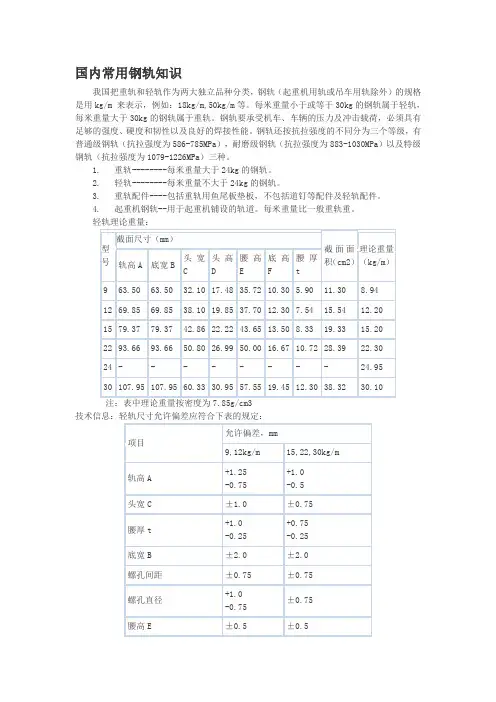

国内常用钢轨知识我国把重轨和轻轨作为两大独立品种分类，钢轨（起重机用轨或吊车用轨除外）的规格是用kg/m 来表示，例如：18kg/m,50kg/m等。
每米重量小于或等于30kg的钢轨属于轻轨，每米重量大于30kg的钢轨属于重轨。
钢轨要承受机车、车辆的压力及冲击载荷，必须具有足够的强度、硬度和韧性以及良好的焊接性能。
钢轨还按抗拉强度的不同分为三个等级，有普通级钢轨（抗拉强度为586-785MPa），耐磨级钢轨（抗拉强度为883-1030MPa）以及特级钢轨（抗拉强度为1079-1226MPa）三种。
1. 重轨--------每米重量大于24kg的钢轨。
2. 轻轨--------每米重量不大于24kg的钢轨。
3. 重轨配件----包括重轨用鱼尾板垫板，不包括道钉等配件及轻轨配件。
4. 起重机钢轨--用于起重机铺设的轨道。
每米重量比一般重轨重。
轻轨理论重量：注：与接头夹板接触部分的形状必须正确。
轻轨每米弯曲度不能大于3mm,总弯曲度不得大于0.3%轻轨的端部弯曲度9和12kg/m轻轨，端部250mm内不得大于1mm;15、22和30kg/m轻轨，端部500mm内不得大于1mm.扭转：轻轨不得有显著扭转端部形状9、12和15kg/m轻轨端面的倾斜在任何方向不得大于3mm;22和30kg/m轻轨端面的倾斜在任何方向不得大于1mm.交货重量：轻轨按理论重量交货。
经供需双方协商并在合同中注明，也可按实际重量交货。
技术信息：钢轨计算数据钢轨尺寸允许偏差o 轨头高度及凸出±0.5mmo 轨头宽度±0.5mmo 轨腰厚度+0.75mm -0.5mmo 轨底宽度+1.0mm-2.0mmo 轨腰高度±0.5mmo 高度+0.8mm -0.5mmo 长度±6.0mmo 螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm o 断面不与其垂直轴线成对称轨底10mm轨头0.5mmo 其它尺寸±0.5mm钢轨的标准长度为12.5m及25m; 由线缩短轨的长度为12.46、12.42、12.38、24.96、24/98及24.84m。
钢轨尺寸、重量及使用标准钢轨1.概述铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
主要有３８、４３、５０kg 三种。
此外还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。
ＧＢ２５８５—８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。
②轻轨。
品种在“８”的标准（５）中规定。
主要有９、１２、１５、２２、３０等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。
技术条件详见“８”中标准（３）。
（２）制造及用途。
钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。
其用途是承受机车车辆的运行压力及冲击载荷。
（３）生产厂和进口国。
我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。
此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。
进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。
2.尺寸规格钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。
3.外观质量（１）轧制后的钢轨应笔直，不得有显著弯曲与扭转。
对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。
（２）钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。
对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。
4.化学成分与物理性能（１）理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。
表6-7-10国产重轨规格钢轨类型断面尺寸ｍｍ横截面面积cm２理论重量 kg每ｍ重量12.5ｍ长的重量25.0ｍ长的重量每根钢轨螺栓孔部分重量未扣除螺栓孔每端扣除三个螺栓孔未扣除螺栓孔每端扣除三个螺栓孔A B C D50 152 132 70 15.5 65.8 51.514 643.925 643.429 1287.850 1287.354 0.496 43 140 114 70 14.5 57.0 44.653 558.162 557.690 116.325 1115.853 0.472 38 134 114 68 13.0 49.5 38.733 484.162 483.739 968.325 967.902 0.423 33 120 110 60 12.5 42.5 33.286 416.075 415.804 - - 0.271表6-7-11 国产轻轨规格轻轨类型kg/ｍ断面尺寸ｍｍ通常长度ｍ截面面积cｍ２理论重量kg/ｍＡＢ C Ｄ9 63.50 63.50 32.10 5.90 5～7 11.29 8.94 12 69.85 69.85 38.10 7.54 6～10 15.54 12.20 15 79.37 79.37 42.86 8.33 6～10 19.33 15.20 22 93.66 93.66 50.80 10.72 7～10 28.39 22.30 30 107.95 107.95 60.33 12.30 7～10 38.32 30.10（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。
钢轨型号尺寸轨头高度及凸出±0.5mm轨头宽度±0.5mm轨腰厚度+0.75mm-0.5mm轨底宽度+1.0mm-2.0mm轨腰高度±0.5mm高度+0.8mm-0.5mm长度±6.0mm螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm断面不与其垂直轴线成对称轨底10mm轨头0.5mm其它尺寸±0.5mm钢轨是铁路轨道的主要组成部件。
它的功用是鼓励机车车辆的车轮行进，忍受车轮的非常大压力，并传达至轨枕上。
钢轨必须为车轮提供更多已连续、平顺和阻力最轻的翻转表面。
在电气化铁道或自动闭塞区段，钢轨还可以并任搞轨道电路之用。
钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达至77.5kg/m，我国也在空载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨科学知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨科学知识：就是每米公称重量大于或等同于30kg的钢轨。
轻轨的质量建议比重轨低，只建议检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用作林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质:q235，55q；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=1钢轨型号\kg/m=38A\mm=134B\mm=114C\mm=68D\mm=13截面面积\F\cm^2=49.5重心距离\至轨底Z1\cm=6.67重心距离\至轨顶Z2\cm=6.73惯性矩\Jx\cm^4=1204.4惯性矩\Jy\cm^4=209.3截面系数\W1=Jx\Z1\cm^3=180.6 截面系数\W2=Jx\Z2\cm^3=178.9 截面系数\W3=Jy\(B/2)/cm^3=36.7 斜度\K=0.04375理论重量\kg/m=38.733通常长度\m=12.5，25标准号=GB183-63h1\mm=24h2\mm=39h3\mm=74.5a\mm=27.7b\mm=43.9g\mm=79f1\mm=9f2\mm=10.8f3\mm=r1\mm=13r2\mm=4r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=7R2\mm=7参考资料：《机械设计手册》轨道作为铁路线路的重要组成部分，是一个整体性的工程结构，它由钢轨、轨枕、联结零件、道床，防爬设备和道岔等主要部件组成。
轨道通常由两条平行的钢轨组成。
钢轨固定放在轨枕上，轨枕之下为道床。
联结零件在钢轨和钢轨之间以及钢轨和轨枕之间起着一个联结作用。
目前，我国铁路正线轨道共分特重型、重型、次重型、中型、轻型五种类型。
编辑本段结构轨道一般由钢轨、轨枕、联结零件、道床以及道岔等组成。
钢轨常用碳素钢或中锰钢制造，其断面为工字形，用以承受机车车辆的车轮荷载，并将承受的荷载传给轨枕；同时为车轮的滚动提供连续、平顺的表面和引导车轮运行，这种铁轨轨道部件称为钢轨。
在电气化铁路和自动闭塞信号线路上，钢轨还可兼作电路导体。
