自力式调节阀工作原理图

自力式压力调节阀工作原理自力式压力调节阀是一种常用的自动调节阀，其主要工作原理是通过介质流过阀门的开度调节，控制介质的压力在规定范围内稳定。

自力式压力调节阀的主要组成部分包括阀体、阀门、弹簧、调节螺母、调节弹簧、调节弹簧螺栓等。

工作原理如下：1.弹簧调节：调节弹簧的张力，可以控制阀门的开度。

当系统压力过高时，介质压力从压力分配室进入调节弹簧上方，使得阀门受到上升力作用；当系统压力过低时，介质压力从压力分配室进入调节弹簧下方，使得阀门受到下降力作用。

调节弹簧的张力会调整阀门的开度，从而使得系统的压力保持在预定范围内。

2.阀门调节：介质进入阀体后，通过阀门的开度来调节介质流量和系统的压力。

当调节弹簧的力作用于阀门上时，阀门会受到压力的作用，从而产生一个开启的力矩。

通过调整调节弹簧的张力，可以改变阀门的开度，从而调节介质的流量和系统的压力。

3.压力平衡：在自力式压力调节阀中，压力分配室起到平衡作用。

当系统的压力变化时，压力分配室中的压力也会相应调整。

当系统压力过高时，一部分介质压力通过压力分配室进入调节弹簧上方，使得阀门关闭；当系统压力过低时，一部分介质压力通过压力分配室进入调节弹簧下方，使得阀门打开。

通过压力分配室的平衡作用，可以使得阀门的开度在一个合适的范围内调节。

自力式压力调节阀的工作原理简单、可靠，广泛应用于工业和民用领域中。

它通过对阀门的开度和弹簧的张力进行调控，实现对系统压力的自动调节，从而保证系统的稳定运行。

可根据具体需要选择不同类型的自力式压力调节阀，以满足不同的压力调节要求。

自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置，其工作原理简单、可靠，并且在工业生产中具有广泛的应用。

二、工作原理1. 动作原理在自力式压力调节阀中，主要的工作原理是通过介质压力的变化来调节阀门的开度，以达到控制介质流量和压力的目的。

2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。

其中，主阀门和控制阀门的开度受到介质压力的影响，并通过调节弹簧和调节器来实现对阀门开度的控制。

3. 工作过程当介质的压力发生变化时，这种变化会通过控制阀门作用在主阀门上，引起主阀门开度的变化，从而达到调节介质流量和压力的目的。

三、应用领域1. 工业生产在工业生产中，自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域，可以用于控制介质的流量和压力，保证生产过程的稳定性和安全性。

2. 水处理在城市供水、污水处理等领域，自力式压力调节阀也有着重要作用，可以用于控制水的流量和压力，保证给水系统的正常运行。

3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域，用于控制制冷剂或空气流量和压力，保证设备的正常运行。

四、结语自力式压力调节阀作为一种重要的控制装置，在工业生产和生活中都发挥着重要的作用，其简单可靠的工作原理使其成为一种广泛应用的调节装置。

希望通过本文的介绍，读者对自力式压力调节阀的工作原理有了更深入的了解，为相关领域的工作者提供一些参考和帮助。

自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计，不依赖外部能源，仅凭介质本身的压力变化就能够实现对阀门开度的自动调节，因此具有较高的可靠性。

2. 节能环保由于自力式压力调节阀不需外部能源驱动，因此可以在一定程度上节约能源消耗，降低对环境的影响，符合节能环保的要求。

3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化，并及时调节阀门开度，从而能够有效控制介质流量和压力，保证生产过程的稳定性和安全性。

自力式温度调节阀工作原理简介它适用于蒸汽、热水、热油等为介质的各种换热工况。

广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊工况的温度自动调节，如化工、纺织、制药等生产工程。

特点无需任何外加能源，利用被调介质自身能量实现介质温度自动调节的执行器产品。

有较宽的温度设定范围，显示清晰、精度高，并设有过载保护装置，安全可靠，因而广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。

应用自力式温度调节阀，又称温控阀、自力式温度控制阀、温度调节阀、温度控制阀。

由控制阀门和温控器组成。

按用途分为加热型和冷却型。

自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。

适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。

当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。

应用场合1产品的功能及适用范围自力式三通温度调节阀（以下简称三通调温阀）是一种无需外加能源而依靠被控介质自身温度变化进行自动调节的节能产品。

它集测量、执行、控制功能于一体，广泛应用在换热设备、空调及各种柴油机、空压机、润滑设备、燃气轮机、发电机组等设备的冷却系统油、水等温度的控制。

2工作原理三通调温阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

3产品特点及规格3.1特点：(1)三通调温阀的感温热敏元件是在阀体内部，故不需外接感温器；(3)三通调温阀三个出入口有多种安装型式选择与管道相连；(3)三通调温阀体积小重量轻；(4)三通调温阀不需外接能源，使用维护极为方便；(5)调温精度高且平稳；(6)调温阀设有应急手动控制装置。

3.2规格：DN15～200mm。

4按阀门结构型式分类分为：⑴转阀式（≥DN50）；⑵滑阀式（≤DN50）。

5三通调温阀设计参数及温度调节范围5.1设计参数见表1。

自力式蒸汽压力调节阀工作原理自力式蒸汽压力调整阀工作原理本有用新型利用了自力式原理阀门的关闭、开启及开启程度的变化等不是依靠于外力，而是依靠于阀瓣、调整螺杆、调整气缸调整杆和活塞等连成一体的阀门的阀心部分所受的阀的内力获得平衡时而所处的受力平衡位置。

在有流体介质流淌穿过阀门通道时，阀瓣除受到阀瓣弹簧的弹压力外，阀瓣底部还受到阀门通道上游的流体介质的压力，阀瓣上部还受到阀门通道下游的流体介质的压力；活塞受到调整气缸缸筒上下腔的流体介质的压力差及调整气缸弹簧的弹压力。

由于阀瓣弹簧和调整气缸弹簧产生的弹压力的大小分别取决于阀瓣弹簧和调整气缸弹簧的压缩量，而阀瓣弹簧和调整气缸弹簧的压缩量都取决于连成一体的阀门的阀心部分的位置，因而阀瓣弹簧和调整气缸弹簧施加的弹压力的大小都取决于阀门的阀心部分的位置。

ZZY型自力式压力调整阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构掌握阀芯位置，转变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动掌握。

自力式蒸汽压力调整阀工作原理性能特点：1、组配便利---通用模块化设计使之只需更换极少零件就可实现上下游压力掌握，得到不同的调压范围及不同的使用温度。

2、平安过载---在任何状况下平安永久是***重要的，自力式调整阀因其介质会直接进入执行器，当系统超压时，往往会严峻损坏阀门。

此阀的过载爱护机构会平安承载高于调压范围上限值几倍甚至几十倍的过载压力，在有些配置中可*达到公称压力。

3、密封牢靠--- 此阀的阀杆为长波纹管结构，同时辅以密封圈后备密封，使阀杆处具有极牢靠的密封。

4、精度高---波纹管阀杆的摩擦力远低于传统填料结构，优化设计的弹簧及执行器在实现工艺压力时总能找到的组配，使调压阀具有很高的整体掌握精度。

5、低泄漏---单座阀芯在阀门关闭时泄漏量很小，软密封阀芯可*关断流体，使系统处于保压状态。

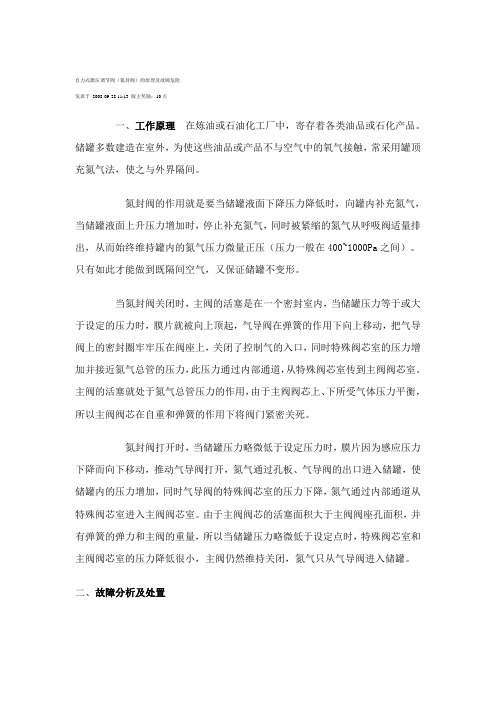

自力式微压调节阀（氮封阀）的原理及故障危险发表于2008-09-28 11:13 版主奖励：10点一、工作原理在炼油或石油化工厂中，寄存着各类油品或石化产品。

储罐多数建造在室外，为使这些油品或产品不与空气中的氧气接触，常采用罐顶充氮气法，使之与外界隔间。

氮封阀的作用就是要当储罐液面下降压力降低时，向罐内补充氮气，当储罐液面上升压力增加时，停止补充氮气，同时被紧缩的氮气从呼吸阀适量排出，从而始终维持罐内的氮气压力微量正压（压力一般在400~1000Pa之间）。

只有如此才能做到既隔间空气，又保证储罐不变形。

当氮封阀关闭时，主阀的活塞是在一个密封室内，当储罐压力等于或大于设定的压力时，膜片就被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈牢牢压在阀座上，关闭了控制气的入口，同时特殊阀芯室的压力增加并接近氮气总管的压力，此压力通过内部通道，从特殊阀芯室传到主阀阀芯室。

主阀的活塞就处于氮气总管压力的作用，由于主阀阀芯上、下所受气体压力平衡，所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。

氮封阀打开时，当储罐压力略微低于设定压力时，膜片因为感应压力下降而向下移动，推动气导阀打开，氮气通过孔板、气导阀的出口进入储罐，使储罐内的压力增加，同时气导阀的特殊阀芯室的压力下降，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。

由于主阀阀芯的活塞面积大于主阀阀座孔面积，并有弹簧的弹力和主阀的重量，所以当储罐压力略微低于设定点时，特殊阀芯室和主阀阀芯室的压力降低很小，主阀仍然维持关闭，氮气只从气导阀进入储罐。

二、故障分析及处置（1）某大芳烃装置开车初期，发觉24台氮封阀工作都不正常。

拆阀检查，发觉氮封阀的气导阀、主阀和两个阀芯室内壁等沾了一层厚厚的污垢，通过擦拭，涂润滑脂后能正常利用。

在阀座处还发觉了一些焊渣致使开车后管道内的铁锈、残余的杂物等被氮气吹到了氮封阀内，使主阀不能回到阀座上。

（2）导压管堵塞。

若是导压管堵塞，氮封阀没有反馈信号，也会造成氮气不断地向罐内补充。

自力式调节阀工作原理自力式调节阀是一种常用的自动控制装置，用于调节流体介质的流量、压力和温度。

它通过感知被控介质的变化，并通过内部机构自动调节阀门的开度，以实现对流体的精确控制。

一、工作原理自力式调节阀的工作原理可以分为三个主要步骤：感知、比较和调节。

1. 感知：自力式调节阀通过感知被控介质的压力、流量或温度变化，以获得反馈信号。

常用的感知元件包括压力传感器、流量计和温度传感器等。

2. 比较：获得反馈信号后，自力式调节阀将其与设定值进行比较。

设定值是用户根据实际需求设定的期望值，可以通过调节阀上的控制旋钮或外部控制信号输入。

3. 调节：根据比较结果，自力式调节阀通过内部机构调节阀门的开度，以实现对流体的精确控制。

当被控介质偏离设定值时，调节阀会自动调整阀门的开度，使介质的流量、压力或温度回归到设定值。

二、内部机构自力式调节阀的内部机构包括阀体、阀芯、弹簧和调节螺母等。

1. 阀体：阀体是调节阀的主要部件，通常由金属材料制成，具有良好的密封性能和耐腐蚀性能。

阀体内部有一个流道，通过调节阀门的开度来控制介质的流量。

2. 阀芯：阀芯是阀体内部移动的部件，它的位置决定了阀门的开度大小。

阀芯通常由金属材料制成，具有较高的耐磨性和耐腐蚀性。

3. 弹簧：弹簧是调节阀的重要组成部分，它的作用是提供阀门的弹性力量，使阀门能够自动调节开度。

弹簧的刚度可以根据需要进行调整，以适应不同的工况要求。

4. 调节螺母：调节螺母位于阀体和阀芯之间，通过旋转调节螺母的位置，可以改变阀门的开度。

调节螺母通常具有刻度，用于指示阀门的开度大小。

三、工作过程自力式调节阀的工作过程可以分为两个阶段：建立平衡和调节过程。

1. 建立平衡：当自力式调节阀开始工作时，阀芯和调节螺母处于初始位置，阀门关闭。

被控介质通过阀体流道，进入阀门上游和下游的压力平衡室。

在压力平衡室的作用下，阀芯受到上下两侧压力的平衡，保持阀门关闭状态。

2. 调节过程：当被控介质的压力、流量或温度发生变化时，感知元件会将反馈信号传递给自力式调节阀。

自力式压力调节阀原理分类特点、安装应用及注意事项1 自力式压力调节阀工作原理及分类1.1 工作原理1）自力式温度调节阀工作原理(加热型)温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。

阀开度大小与被控对象实际温度和设定温度的差值有关。

2）自力式温度调节阀工作原理(冷却型)冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。

3）自力式流量调节阀工作原理被控介质输入阀后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。

P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。

当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。

自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。

不过，这种阀门也需正确选型和正确安装、使用，才能保证投入运行后不出现什么问题。

选型方面就不用多说了，比如调节阀是用来控制阀前压力还是阀后压力，介质是常温还是高温，有无腐蚀性，最高工作压力等等，一定要事先搞清楚，我们主要谈谈安装使用方面的问题。

天然气自力式压力调节阀工作原理详解天然气自力式压力调节阀是一种无需外加能源的智能阀门。

其工作原理主要依赖于被控介质自身的能量，通过引入执行机构来控制阀芯的位置，从而改变流通面积，使阀前或阀后的压力稳定在给定值。

自力式压力调节阀的主要组成部分包括阀体、阀芯、弹簧和执行机构等。

阀体是自力式压力调节阀的重要部分，内部结构设计合理，能够使被控介质顺畅地流通。

阀芯是自力式压力调节阀的控制部分，其位置决定了被控介质的流通面积，从而影响被控介质的流量和压力。

阀芯上面装有弹簧，弹簧的作用是使阀芯回到原位置，保证自力式压力调节阀的正常工作。

执行机构则是自力式压力调节阀的核心部分，其作用是控制阀芯的位置，从而使被控介质的流通面积发生变化，达到减压稳压或泄压稳压的目的。

当被控介质的压力发生变化时，执行机构会感受到这种变化并产生相应的位移，从而改变流通面积，使被控介质的压力重新稳定在一个设定的值上。

这就是自力式压力调节阀的工作原理。

自力式压力调节阀作阀前、阀后和压差各自的工作原理ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

当作为阀后压力调节时的工作原理工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。

当阀后压力P2作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。

这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时，可调整调节螺母。

当作为阀前压力调节时的工作原理工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。

此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。

这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。

同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。

当需要改变阀前压力P1的设定值时，可调整调节螺母。

作差压控制时的工作原理工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。
