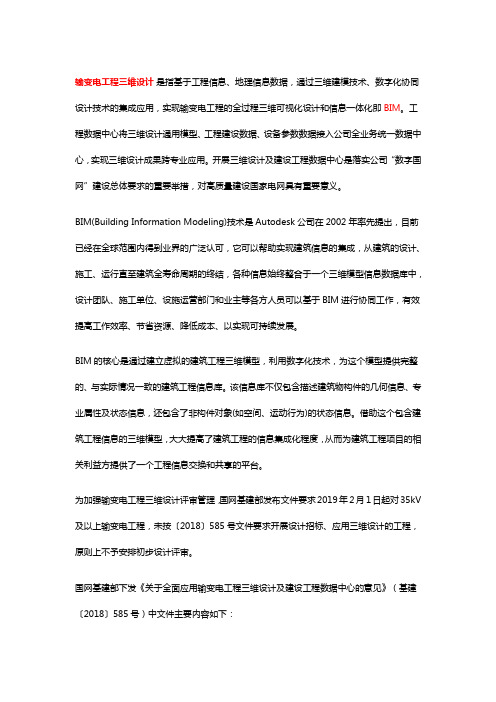

输变电工程三维设计是指基于工程信息、地理信息数据,通过三维建模技术、数字化协同设计技术的集成应用,实现输变电工程的全过程三维可视化设计和信息一体化即BIM。
工程数据中心将三维设计通用模型、工程建设数据、设备参数数据接入公司全业务统一数据中心,实现三维设计成果跨专业应用。
开展三维设计及建设工程数据中心是落实公司“数字国网”建设总体要求的重要举措,对高质量建设国家电网具有重要意义。
BIM(Building Information Modeling)技术是Autodesk公司在2002年率先提出,目前已经在全球范围内得到业界的广泛认可,它可以帮助实现建筑信息的集成,从建筑的设计、施工、运行直至建筑全寿命周期的终结,各种信息始终整合于一个三维模型信息数据库中,设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作,有效提高工作效率、节省资源、降低成本、以实现可持续发展。
BIM的核心是通过建立虚拟的建筑工程三维模型,利用数字化技术,为这个模型提供完整的、与实际情况一致的建筑工程信息库。
该信息库不仅包含描述建筑物构件的几何信息、专业属性及状态信息,还包含了非构件对象(如空间、运动行为)的状态信息。
借助这个包含建筑工程信息的三维模型,大大提高了建筑工程的信息集成化程度,从而为建筑工程项目的相关利益方提供了一个工程信息交换和共享的平台。
为加强输变电工程三维设计评审管理,国网基建部发布文件要求2019年2月1日起对35kV 及以上输变电工程,未按〔2018〕585号文件要求开展设计招标、应用三维设计的工程,原则上不予安排初步设计评审。
国网基建部下发《关于全面应用输变电工程三维设计及建设工程数据中心的意见》(基建〔2018〕585号)中文件主要内容如下:(1)从2018 年下半年开始,新建35kV 及以上输变电工程全面应用三维设计;同步启动建设工程数据中心,满足工程具备数字化移交和公司全业务数据共享要求。
输变电工程三维设计技术导则范文模板及概述1. 引言1.1 概述输变电工程作为现代电力系统的重要组成部分,对于能源的传输和转换起着至关重要的作用。
然而,在过去的几十年中,输变电工程设计技术一直停留在二维平面设计阶段,导致在实施过程中存在许多问题和挑战。
为了克服这些问题并提高输变电工程设计的效率和质量,三维设计技术逐渐被引入到输变电领域。
1.2 文章结构本文将从以下几个方面来探讨输变电工程三维设计技术导则。
首先,在第2部分中,我们将介绍三维设计技术的背景和意义,包括其发展历程及在各个领域中的应用。
然后,在第3部分中,我们将详细描述三维设计技术的基本原理和方法,以便读者更好地理解其操作流程。
接下来,在第4部分中,我们将探究在输变电工程中应用三维设计技术的必要性,并列举几个具体案例进行说明。
最后,在第5部分中,我们将给出范文模板及示例分析,并对其进行优缺点评估和改进建议。
最后,本文将在第6部分总结对于输变电工程三维设计技术的发展进行展望。
1.3 目的本文旨在通过对输变电工程三维设计技术导则的深入研究,帮助读者更好地理解和应用这一技术,并为输变电工程设计人员提供一个指导框架。
同时,通过范文模板及示例分析,可以进一步提升设计质量和效率,并为今后的研究和应用提供参考。
通过本文的撰写和阅读,我们有信心推动输变电工程领域向三维设计技术迈进的步伐。
2. 输变电工程三维设计技术导则2.1 三维设计技术的背景和意义输变电工程是电力系统中一个至关重要的环节,它涉及到电力输送和分配过程中的变压器、开关设备、线路等元素。
传统的二维设计方法在满足基本需求的同时存在一些局限性,比如无法真实反映设备之间的空间关系、不利于工艺优化等。
三维设计技术作为一种新兴的设计手段,在各个领域都取得了广泛应用,并且在输变电工程中也显示出了巨大潜力。
通过建立电气产品和设备的三维模型,可以更直观地展现设备之间的空间布局和连接方式,有助于提前发现和解决潜在问题,提高工程质量和效率。
三维设计在变电站中的应用探讨智能电网是电网技术发展的大势所趋,智能电网70%的基础数据来自于设计,随着智能电网的大力推进,必定引起设计手段的一次革命,大量的设计基础数据需要通过新的手段存储、展示及分析,三维设计以其先进的设计理念,强大的数据库功能,契合了智能电网的发展需求,必将成为大势所趋。
本文通过工程实例探索了变电站的三维设计及数字化移交工作,实现了三维建模、二、三维贯通、碰撞检查、自动工程量统计、三维漫游等功能,并对工程中有益的经验进行总结及探讨。
theSmart grid technology is the main stream of the development of network, intelligent power grid of 70% based data from design, with the intelligence of the power grid to promote, will cause design means a revolution, a large number of design basis data through the new means to store, display and analysis, 3 d design with its advanced design idea, strong database function, with the development of intelligent power grid needs, will become the trend of The Times. This paper explores the substation project example of the 3 d design and the digital transition process, realize the 3 d modeling, 2, 3 d breakthrough, collision check, automatic bill statistics, the three dimensional roaming, and other functions, and the engineering of the beneficial experience summarized and discussed.2、应用背景随着信息化时代、智能化电网等全新观念不断冲击着人们的生活和生产实践活动,这对设计手段、设计理念也提出了更多新的要求。
三维设计在变电站建设中的应用探讨在以往,变电站的设计普遍采用二维方式。
然而,这种设计方法已难以满足当前电网工程的多样化要求。
相较之下,三维设计不仅能显著提升设计人员的工作效率,还为施工人员提供了更加直观且易于理解的可视化模型。
因此,三维设计势必将成为变电站建设中的主流趋势。
本文将探讨三维设计在变电站工程中的应用,并展望其发展前景,期望通过不断优化设计质量,推动变电站的高效建设。
三维设计具备全面展示图形的能力,使施工人员能够更加清晰、直观地理解设计人员的意图。
目前,三维设计凭借其数字化和可视化的优势,在变电站建设中得到了广泛应用,有效解决了传统设计过程中存在的多种问题,满足了多样化的使用需求。
如今,三维设计已在我国变电站建设中取得了显著成绩,对优化我国电力工程建设发挥了重要作用。
一、三维设计的目标与流程1.三维设计的目标在整体变电站设计的过程中,采用三维设计的目的是提升设计效率,并为客户提供更优质的设计效果和更高的设计标准。
通过三维设计,客户能够在实际施工之前全面了解最终效果,这使得他们能够及时对不满意的部分进行调整,从而使实际工程更趋完美。
此外,在实际施工前,如客户对设计存在异议,我们能够在三维设计阶段迅速进行修改,以更好地服务于客户。
首先,我们需要将电缆敷设施工图以三维形式展示,接着对二维施工图进行相应的修正和扩展,然后在三维模型中以1:1的比例缩小全景,模拟施工情况。
这有助于一线施工人员更好地理解施工图,减少因对图纸理解不当所引发的施工问题。
如果根据三维模型的设计图,施工人员仍对施工方案有疑虑,可以直接查看三维模型的电子版本,从而全面思考施工细节,因为这种电子模型能够详细展示每一个施工细节。
2.三维设计的流程三维设计的第一步是相关工作人员必须深入了解整个设计流程,对设计软件的使用方法有清晰的认知,并掌握必要的输变电站相关概念,才能开始实际的设计工作。
首先,建模阶段至关重要,我们需要将CAD图纸按1:1比例在三维设计软件中立体呈现,并对整体模型进行细节完善。
变电站设计中三维设计技术运用黄 兴云南银塔送变电设计有限公司,云南 昆明 650000摘要:三维设计技术在设计领域的应用,其不仅弥补了二维技术设计中交叉干扰的不足和设计效率,也成功解决了传统二维设计技术的难题,保证了设计质量,对变电站设计的发展起到了积极的作用。
文章首要就三维设计技术进行概述,并对三维设计技术在变电站设计中的具体应用展开了深入探讨。
关键词:三维设计技术;变电站设计;主要平台;运用随着社会科技的高速发展与现代化进程的推进,越来越多的新兴技术正在应用于变电站设计中。
当前国内变电站设计主要还是以二维设计技术为主,但因其需要花费大量的时间进行方案审核,而且存在专业协调的纰漏等问题,仍需不断地改进升级。
三维设计技术作为当前最为先进的设计技术,在变电站设计中的应用不仅解决了传统二维设计的缺陷,但由于发展进程较短,还需不断深入对三维设计技术的研究,使其彻底取代二维设计技术,为电力设计的发展发挥其作用。
1 变电站三维设计主要平台分析1.1 2Dmax软件2Dmax软件作为当前作为知名的三维软件,不但能够保证操作面简单快捷,而且还具备较强的视图功能,具备较高的应用价值与其他设计软件相比较而言,2Dmax软件在渲染效果方面占据较为明显的优势,2Dmax软件具备较强的兼容性。
因此,在实际的设计过程当中,2Dmax软件整个操作流程相对较为简单,通俗易懂、便于操作2Dmax软件更适用于效果图方面,而在工程图方面却没有明显的优势,进行变电站设计具有一定的限制。
1.2 PDMS软件PDMS软件是工厂2D设计管理系统,通常用于化学,石油和电力领域。
而PDMS软件可以通过多方协同的设计模式,创建出实体模型。
PDMS软件还能够对平面图进行自动更新及标注。
尤其在变电站的设计当中,PDMS软件发挥的作用是非常强大的。
要使用PDMS软件设计变电站,需要创建一个富数据库。
但PDMS软件在该领域的应用,消耗了大量的时间。
而将PDMS软件应用到工厂设计领域中,不但尽可能的缩减了时间,而且应用价值也非常显著,同时应用效果显著。
输变电⼯程三维设计建模规范第1部分:变电站(换流站)(征求意见稿)2020 - XX - XX 发布2020 - XX - XX 实施T/CEC XXXX-XXXX中国电⼒企业联合会标准T/CECICS XX.XXX F XX输变电⼯程三维设计建模规范第1部分:变电站(换流站)Speicifications for the three-dimensional design of power transmission and transformation projectPart 1:Substation and converter station (征求意见稿)前⾔根据《关于印发 2020 年第⼀批中国电⼒企业联合会标准制修订计划的通知》(中电联标准〔2020〕55 号)的要求,标准编制组经⼴泛调查研究,认真总结实践经验,并在⼴泛征求意见的基础上,制订本⽂件。
本⽂件共分8章,主要内容包括:总则、术语和符号、⼀般规定、电⽓设备及材料、总图、建构筑物及其他设施、⽔⼯、暖通。
本标准由中国电⼒企业联合会提出。
本标准由中国电⼒企业联合会输变电⼯程三维设计标准化技术委员会归⼝。
本标准主要起草单位:主要起草⼈:主要审查⼈:本标准在执⾏过程中的意见或建议反馈⾄中国电⼒企业联合会标准化管理中⼼(北京市⽩⼴路⼆条⼀号,100761)。
⽬次1 总则 (1)2 术语和符号 (2)3 ⼀般规定 (3)4 电⽓设备及材料 (4)5 总图 (8)6 建构筑物及其他设施 (9)7 ⽔⼯ (11)8 暖通 (14)附录 A 三维设计模型配⾊表 (16)附录 B 电⽓设备模型⼏何细度和属性细度 (18)附录 C 材料模型⼏何细度和属性细度表 (80)附录 D 总图模型⼏何细度和属性细度 (92)附录 E 建构筑物及设施模型⼏何细度和属性细度 (95)附录 F ⽔⼯模型⼏何细度和属性细度 (100)附录G 暖通模型⼏何细度和属性细度 (104)本导则⽤词说明 (107)引⽤标准名录 (108)条⽂说明 (109)Contents1General provisions (1)2Terms and symbol (2)3General provisions (3)4Electrical equipment and materials (4)5 Master plan (8)6Buildings and other facilities (9)7Hydraulic engineering (11)8 Heating ventilation (14)Appendix A Model color table for three-dimensional design (16)Appendix B Geometric fineness and attribute fineness of electrical equipment model (18)Appendix C Geometric fineness and attribute fineness of material model (80)Appendix D Geometric fineness and attribute fineness of master plan model (92)Appendix E Geometric fineness and attribute fineness of Buildings and facilities (95)Appendix F Geometric fineness and attribute fineness of hydraulic engineering model (100)Appendix G Geometric fineness and attribute fineness of heating ventilation model (104)Description of words used in this guideline (107)Lists of quoted standards (108)Clause description (109)1 总则1.0.1 为规范模型的建模⽅法、⼏何细度和属性细度,制定本⽂件。
◎电力部门三维地理信息系统解决方案电力部门三维地理信息系统解决方案随着GIS技术的不断发展,三维GIS在整个电力行业中得到越来越广泛的应用,基于真实场景数据的三维模拟,已经在电网管理、故障抢修、安全监控等各个方面显示出非凡的作用。
国家测绘局陕西基础地理信息中心凭借优越的影像、数据条件,利用先进的GIS、RS以及虚拟现实等技术将数字地面模型、输变电设备模型和各种电力部门专业属性信息有机结合起来,建立电力三维地理信息平台,可实现与基础地理信息数据相结合的电力专业数据的查询、更新,电网电路的检修和安全检控,实现大场景内电网的空间表现和分析、管理功能。
平台通过先进的三维可视化手段,将整个输变电业务和管理全过程纳入计算机管理,规范输变电业务流程,加强电力部门的协作和管理职能,提高地理部门输变电生产、管理能力和决策水平。
、基于GIS的电力三维系统基本功能包括:电力部门三维地理信息系统解决方案、基于GIS的电力三维系统的其它专业应用功能:三、电力部门三维地理信息系统建设的意义1.有利于控制成本,优化企业内部管理利用计算机技术,GIS技术、RS技术、互联网技术、虚拟仿真等新技术,建立完善的输变电生产管理系统,实现信息的采集、加工、处理、存储、检索等环节的自动化,最大限度地提高信息的共享程度,实现按最短路径进行信息传递,减少传统管理体制中不必要的中间环节,使企业的管理趋于合理化、科学化,是企业及时掌握经营情况,控制经营成本,优化企业内部管理,最直接、最基础的保证。
2.有利于加强相关部门协作,提高业务处理工作效率通过建立输变电生产管理业务基础平台,将公司内相关职能部门的业务进行有机整合,有利于加强西北电网公司本部、两个输变电运行工区、变电站和线路所三级的协同工作,提高业务处理的工作效率。
3.有利于管理人员的工作由事务型向思维型转变优化电力部门工作的传统模式,由事后处理向事前预测转化,使管理人员有充分的时间和精力去综合、分析、解决输变电过程中出现的问题,从而提高其管理工作质量。
一种变电站的三维建模方法一种高效、精准的变电站三维建模方法对于电力系统设计、规划和运营具有重要意义。
本文将介绍一种基于现代工程软件和技术的变电站三维建模方法,旨在提高建模效率、精度和可视化效果。
一、方法概述现代电力系统中的变电站通常由高压设备、变压器、开关设备、控制设备以及辅助设备等组成,为了实现对变电站的准确建模,我们提出以下步骤和方法:1. 收集设计资料:包括变电站平面图、剖面图、设备参数、设备尺寸等资料。
2. 确定建模软件:选择专业的三维建模软件,如AutoCAD、Revit、SolidWorks等。
3. 建立基本模型:根据设计资料,利用建模软件建立变电站的基本结构和设备布置。
4. 添加设备和配件:将变电站中的各种设备和配件按照实际布置情况逐个添加到基本模型中。
5. 进行精细化调整:对建模结果进行精细化调整,以保证建模的精准性和完整性。
6. 设备参数关联:在建模过程中,关联设备的参数信息,如型号、额定电压、额定电流等。
7. 建立连接关系:通过软件的功能,建立设备之间的连接关系,如开关与变压器、导线与绝缘子等。
8. 添加外部环境:将变电站周围的地形、建筑物等外部环境加入到建模中,以实现真实的三维可视化效果。
9. 进行仿真分析:利用建模结果进行仿真分析,如电磁场分布、热力分布等。
10. 输出建模结果:生成三维可视化模型和相关报告,用于设计评审、规划分析和运行管理。
以上步骤构成了一种全面而系统的变电站三维建模方法,通过科学的步骤和流程,实现了对变电站的高效、精准建模。
二、方法优势采用上述建模方法,具有以下优势:1. 高效性:采用现代工程软件和技术,建模过程高效便捷,大大节省时间成本。
2. 精准性:建立的三维模型精度高,能够准确反映变电站的真实结构和设备布置。
3. 可视化效果好:生成的三维模型逼真、直观,有利于工程师和管理人员对变电站的理解和分析。
4. 数据关联性强:建模软件支持设备参数关联和连接关系建立,使得建模结果更加丰富和全面。
2024年变电土建三维设计解决方案随着科技的不断发展和应用,三维设计在各行各业的应用也越来越广泛。
在变电土建领域,三维设计不仅可以提供更直观、真实的设计效果展示,还能够提高设计过程的效率和准确性。
下文将介绍2024年变电土建三维设计解决方案。
一、建立三维模型首先,我们需要建立一个准确的变电土建三维模型。
可以利用高精度的测量仪器对现场进行测量,获取各种地形、地貌、建筑物的几何数据,并将其导入到三维建模软件中进行模型的构建。
同时,结合建筑设计方案和土建工程要求,对模型进行优化和调整,以确保其准确性和可行性。
二、模拟施工过程通过三维模型,我们可以模拟变电站的施工过程,包括设备安装、管线敷设、土方工程等。
可以根据施工进度和工艺要求,设置不同的施工阶段,并使用动态模拟技术来展示各个阶段的施工情况。
这样,设计师可以在设计过程中发现并解决施工中可能出现的问题,从而提高施工效率和质量。
三、碰撞检测和冲突解决在三维设计中,我们可以进行碰撞检测和冲突解决,以避免设计中的错误和问题。
通过设置设计约束和规范,可以在设计过程中自动检测潜在的冲突,并提供相应的解决方案。
例如,当设备之间存在碰撞时,系统会自动调整设备位置或者提醒设计师进行相应的调整。
这样可以大大减少施工中的冲突和错误,提高变电土建设计的准确性。
四、可视化和模拟环境三维设计可以提供真实的可视化效果,将设计师的想象变为现实。
设计师可以通过调整视角、灯光和材质等因素,从不同的角度观察并评估设计效果。
此外,通过模拟环境,设计师可以模拟不同天气、照明和地形条件下的实际效果,以便更好地评估设计方案的可行性和实用性。
五、团队协作和信息共享三维设计可以实现团队协作和信息共享。
设计师可以在同一个平台上进行协作和交流,并及时更新设计变更和进展。
此外,三维设计软件还可以与其他设计、分析和管理工具进行集成,实现数据和信息的共享。
这样可以提高团队的工作效率和沟通效果,减少信息传递和数据转换的错误。
变电站三维协同设计应用方案三维设计室随着科技的不断发展和信息化的进步,三维设计已经逐渐成为各行各业的常态。
在电力行业中,变电站是电力系统中非常重要的一环,而三维协同设计正是将三维设计技术与变电站设计相结合的一种应用方案。
本文将介绍变电站三维协同设计的应用方案及其优势。
一、变电站三维协同设计的概念变电站三维协同设计是指利用三维设计技术和信息化平台,实现设计人员在不同地点、不同时间进行协同设计的过程。
通过将各个设计单元的模型集成到一个统一的三维模型中,实现设计团队的共享、协同和沟通。
二、变电站三维协同设计的应用流程1. 数据采集与整理:收集变电站的相关设计资料,包括平面布置图、电气接线图、设备参数等。
并将这些数据整理成统一的标准格式。
2. 模型构建与布置:根据采集到的数据,使用三维设计软件构建变电站的三维模型,并将各个设备进行布置,包括变压器、开关设备、绝缘子等。
3. 参数设置与仿真分析:在模型构建完成后,进行参数设置和仿真分析。
通过设置各个设备的参数,可以进行电气仿真、热仿真和结构仿真等分析,以评估设计的可行性和优化设计方案。
4. 协同设计与讨论:通过三维协同设计平台,设计团队成员可以在不同地点、不同时间进行协同设计。
设计人员可以对模型进行更改和修改,并通过平台进行交流和讨论。
5. 文档生成与输出:完成设计后,可以通过三维协同设计平台生成各类设计文档和报告,包括设备参数表、布置图、设备清单等。
这些文档可以直接输出或用作进一步的工程设计。
三、变电站三维协同设计的优势1. 提高设计效率:通过三维协同设计,设计人员可以实现远程协同工作,充分利用时间和空间资源,提高设计效率。
同时,通过三维模型的可视化,设计人员可以更好地理解设备布置和参数设置,减少设计错误。
2. 降低设计成本:三维协同设计可以减少设计过程中的重复工作和不必要的沟通,提高设计的准确性和一致性,从而降低设计成本。
3. 优化设计方案:通过三维协同设计平台进行参数设置和仿真分析,可以评估不同设计方案的性能和可行性。
变电站三维设计指导意见(初稿)国网基建部2017年4月目次前言 (3)一、基本原则 (3)二、设计内容 (6)三、三维建模 (10)四、数字化移交 (17)前言为指导公司系统相关单位开展变电站试点工程三维设计工作,提升省公司、建管、设计、评审等单位的变电工程三维设计技术,特编写本指导意见。
一、基本原则1、变电站三维设计范围包括逻辑接线设计和三维布置设计,建立包含几何信息、位置信息、参数信息和编码信息等的变电工程设计信息模型。
2、试点工程三维设计应满足专业协同设计需要,以实现空间带电距离校核、综合碰撞检查、设备材料及工程量统计、可视化展示、设备查找及属性查询等功能为主。
3、三维设计应建立各工程的项目分解结构,统一坐标系统、统一坐标原点、统一长度单位、统一建模规则、统一图层配色、统一属性定义原则。
4、三维设计应采用统一的设计地理信息数据格式,标准的设备、设施及材料模型,统一的建模深度。
5、设备、设施及材料应按照基本图元注1要求建模,并严格执行“三通一标”相关要求执行,满足“四统一”要求。
6、初步设计阶段中,设备属性应包含主要电气参数(参见初步设计深度规定要求)、标识系统编码和物料编码信息;设施属性应包含设施名称(参见初步设计深度规定要求)、主要尺寸、标识系统编码和物料编码信息。
7、施工图设计阶段中,设备属性应包含主要电气参数(参见初步设计深度规定要求)、标识系统编码和物料编码信息;设施属性应包含设施名称、规格、主要尺寸、材质、标识系统编码信息;主要安装材料属性应包含材质和主要尺寸规格。
8、变电站三维设计应制定统一的编码规则,包括标识系统编码和物料编码,标识系统编码以GB/T 51061为基础,采用固定最长位数,分隔符使用下划线表示。
9、初步设计、施工图设计及竣工图设计阶段均应采用三维设计,主要图纸应从变电设计信息模型中直接抽取,保证图纸和模型的一致性。
10、应制定满足三维设计需求的设计流程和质量保证体系,实现中间互提资料、校审等过程文件的记录和归档。
11、应从变电设计信息模型中提取包含设备材料信息的物资清单。
12、设计单位应按照勘察设计合同约定,以变电设计信息模型标准完成国网公司工程设计成果的数字化移交。
注1:基本图元,是指三维建模时使用的最小基本图形单元,例如长方体、球体、圆柱、圆环、圆锥、棱台等,可通过设定参数进行建模,并通过组合、拼接得到所需模型。
二、设计内容1电气部分1.1电气一次1)电气一次三维设计范围包括全站电气一次设备、设施的逻辑模型(含电气主接线、站用电原则接线)和三维布置设计(含设备、导体及金具),建立全站电气一次逻辑模型和三维布置模型。
2)电气主接线中设备元件符号应与电气三维布置模型中设备三维模型实现关联和导航。
3)应采用三维设计实现电气安全净距校验、三维防雷保护校验。
4)宜基于电气一次逻辑模型和三维布置模型完成电气各类分析计算,计算结果可反馈到变电设计信息模型中。
5)电缆敷设设计宜实现电缆的自动敷设,并完成电缆长度的自动精确统计,宜实现电缆的分层。
6)应基于变电设计信息模型抽取电气一次主要图纸。
1.2电气二次及通信1) 采用数字化设计手段完成电气原理图逻辑接线设计,自动生成端子排图、电缆清册及光缆接线表等报表。
2)应建立电气二次及通信设备的布置模型,实现设备布置设计的可视化。
2土建部分2.1总图1)基于电网地理信息模型,开展站区总平和竖向布置等相关设计,基于变电设计信息模型提取布置相关图纸。
2)场地、道路、围墙、边坡、挡墙、地下管沟等设施均应采用三维设计。
2.2建筑物1)建立建筑物三维布置模型,基于变电设计信息模型抽取建筑专业平立剖面图纸。
2)建立钢结构建筑物的结构模型,型钢按实际形状表示,钢构上局部细节如螺栓和节点板等需表示,并基于变电设计信息模型抽取钢结构施工图。
3)建筑物图纸宜包含水工、暖通等主要设备、设施。
2.3构支架及设备基础建立构支架、设备基础三维模型,基于变电设计信息模型抽取布置相关图纸,自动生成构件清单。
3水工暖通全站给排水、采暖通风、消防、冷却系统应采用三维设计。
4.各专业协同设计为有效减少常规设计中常见的专业间接口配合问题,提高专业间配合的效率,在变电工程的三维设计中,各专业应开展协同设计。
1)宜基于协同平台,实现专业内、专业间的互提资料、专业会签等的协同设计。
2)应确保协同设计数据的安全和唯一。
3)各专业内、专业间应采用发布的形式,开展协同设计。
4)各专业设计过程中应开展综合碰撞检查,并消除所有碰撞。
三、变电设计信息模型建模变电设计信息模型分为逻辑模型和三维布置模型,三维布置模型分为基本模型和标准模型。
在变电工程各设计阶段中,应根据设计需要,建立全站各类设备、设施的基本模型和标准模型。
初步设计阶段应建立各专业设备的基本模型,施工图及竣工图设计阶段应建立各专业设备的标准模型。
1 电气设备建模基于通用设备“四统一”的要求,建立电气一次、电气二次及通信主要设备三维布置模型。
1.1初步设计阶段1)电气一次包括变压器、高压并联电抗器、气体绝缘金属封闭开关设备、断路器、隔离开关及接地开关、电流互感器、电压互感器、并联电容器、低压并联电抗器、避雷器、支柱绝缘子、开关柜等的三维布置模型及其主要属性信息。
基于通用设备,建立包括设备本体、安装底座、套管(瓷瓶)、接线端子、冷却器、均压屏蔽装置等主要外轮廓,套管(瓷瓶)宜按大小伞伞裙直径建模。
2)电气二次及通信主要包括屏柜、端子箱、蓄电池及其主要属性信息。
屏柜、端子箱及蓄电池应建立箱体外轮廓模型。
1.2施工图及竣工图设计阶段1)电气一次包括变压器、高压并联电抗器、气体绝缘金属封闭开关设备、断路器、隔离开关及接地开关、电流互感器、电压互感器、并联电容器、低压并联电抗器、避雷器、支柱绝缘子、开关柜等的三维布置模型及其主要属性信息。
在初步设计模型深度的基础上,补充安装底座、接线端子板的开孔信息、表计安装方位信息、均压装置、接地装置、排油阀、压力释放装置、设备检修运维空间等信息。
2)电气二次及通信包括屏柜、端子箱、蓄电池及其主要属性信息。
屏柜、端子箱、蓄电池建立箱体外轮廓。
2设施建模2.1初步设计阶段1)土建包括场地、道路(含进站道路)、围墙、护坡、挡墙、大门、电缆通道、建筑物、构支架及设备基础等。
场地、道路(含进站道路)、围墙、护坡、挡墙、大门、电缆通道只表示外形。
主控通信楼、配电装置室、站用电室、蓄电池室、继电器小室、综合楼、检修备品库、泡沫消防设备间、综合水泵房等建筑物应建立墙体、门、窗、楼梯、梁、板、柱、屋架等,各主要构件可只表示外形。
构支架包括钢柱、钢梁等,型钢须表示外形。
初步设计阶段设备基础等地下构筑物可不建模。
2)水工、暖通设施主要包括给排水、采暖通风、消防、冷却系统等三维模型及其主要属性信息。
基于通用设备,建立包括设备本体外轮廓。
2.2施工图及竣工图阶段1)总图包括场地、道路(含进站道路)、围墙、护坡、挡墙、大门、电缆通道等及其属性信息。
场地、道路、围墙、大门、边坡、挡墙应建立外轮廓和相关附件。
电缆通道应包含内外结构、桥架、支架等信息。
2)建筑物包括主控通信楼、配电装置室、站用电室、蓄电池室、继电器小室、综合楼、检修备品库、泡沫消防设备间、综合水泵房等及其属性信息。
主要建筑物应建立包括墙体、门、窗、楼梯、雨篷、梁、板、柱、屋架、支撑等的三维模型。
户内配电装置应包括检修走道、设备吊梁、设备支架等构件。
辅助生产建筑只表示建筑结构外形。
钢结构应包含节点、螺栓等细部信息,可采用链接的方式实现关联。
3)构支架及设备基础包括全站构支架、设备基础、避雷针及其属性信息。
钢柱、钢梁等型钢应以实际形状表示,钢结构应包含节点、螺栓等细部信息,可采用链接的方式实现关联。
设备基础应表示基础外形和相关安装附件。
4)水工设施包括水处理设备、泵房内设备、消防设施等三维模型及其属性信息。
在初步设计模型深度的基础上,补充安装底座及开孔、支吊架等信息。
5)暖通设施包括暖通排烟风机及管道、空调机组、送排风风机及管道等三维模型及其属性信息。
在初步设计模型深度的基础上,补充安装底座及开孔、支吊架等信息。
3主要安装材料建模3.1初步设计阶段包括导体、接地材料等。
导体、接地材料等应表示如外径、长、宽、高等的主要外形尺寸,宜采用参数化建模生成。
初步设计阶段可不表示安装材料属性信息。
3.2施工图及竣工图设计阶段1)电气包括导体、金具、灯具、接地材料、电缆及其附件、电缆辅助设施、电缆防火材料、设备安装材料等。
导体、电缆桥架、电缆支架、电缆头、型钢应表示如外径、长、宽、高等的主要外形尺寸及其主要属性信息,宜采用参数化建模生成。
主要电缆通道内的电缆可采用参数化建模生成。
2)土建包括室内外给排水、消防管道、通风管道等。
室内外给、排、消防水管道、通风管道应表示如外径、长、宽、高等的主要外形尺寸及其主要属性信息,宜采用参数化建模生成。
四、数字化移交1移交时间工程竣工后3个月内完成数字化移交。
2移交内容1)工程基本信息。
2)地理信息数据。
3)满足竣工图设计深度要求的变电设计信息模型。
4)设计图纸、设备材料清册等文档资料。
3移交对象1)纸质档案按现有管理规定执行。
2)数字化设计成果应按输变电工程设计信息模型规范要求进行移交。
