液压与气压传动实训教学大纲

液压与气压传动教案【篇一：液压与气压传动课教案(非常好)】《液压与气压传动》课教案《液压与气压传动》课程组《液压与气压传动》课教案本课共36学时，讲课32学时，实验4学时。

属院级必修课。

每一节课都应做到承前启后。

1 液压传动概述（第一次课）首先介绍什么是传动？传动的类型有哪些? （5分钟）引导学生举生活中常见的实例说明以下五种传动。

（１）机械传动；（2）电传动；（3）气压传动；（4）液压传动；（5）复合传动。

使学生对传动及其类型有所认识和掌握。

1.1液压传动的发展概况（5分钟）讲清什么是液压传动，液压传动是如何发展的，液压传动的应用领域如何。

1.2液压传动系统的组成及工作原理1.2.1液压传动系统的工作原理（15分钟）用两个例子说明液压传动系统的工作原理：（1）手动液压千斤顶半结构图——最简单的例子，用于换轮胎等举升工作，生活中常见。

（2）磨床工作台的液压传动系统半结构图——涵盖的液压元件种类比较全，用于讲解液压传动系统的组成及液压系统的图形符号很适合。

通过动画演示磨床工作台向左运动、向右运动、过载溢流、油缸停止油泵卸荷等工况下各元件的工作状态，让学生了解液压系统的工作原理、组成及各液压元件的作用。

1.2.2液压传动系统的组成（5分钟）磨床工作台的液压传动系统半结构图——用于讲解液压传动系统的组成及液压系统的图形符号很适合，该系统涵盖的液压元件种类比较全。

1.2.3 介绍液压系统图及图形符号（5分钟）将磨床工作台的液压传动系统半结构图改画成用职能符号表示的液压系统图：体现液压系统图的特点，强调液压图形符号的特点。

1.3 介绍液压传动系统的优缺点（10分钟）第一章小结（5分钟）习题：1.1 1.2 1.42液压泵和液压马达2.1液压泵和液压马达概述2.1.1 液压泵和液压马达的工作原理（20分钟）用“电机→油泵→马达→滚筒”图，讲解液压泵及液压马达的能量转换过程。

用单柱塞泵结构简图的吸入及排出过程，说明容积式泵及马达的基本工作原理。

《液压与气压传动》教案液压与气压传动是现代工程中常见的动力传动方式，广泛应用于各类机械和设备中。

为了帮助学生更好地理解和掌握液压与气压传动的原理和应用，本教案将以液压与气压传动为主线，按照知识结构和学习过程进行分析和设计。

一、教学目标：1.理解液压与气压传动的基本原理和特点；2.熟悉液压与气压传动的常用元件和符号；3.掌握液压与气压传动的基本计算方法和分析技巧；4.能够应用液压与气压传动技术解决实际工程问题。

二、教学内容：1.液压与气压传动的概念和基本原理；2.液压与气压传动的元件和符号；3.液压与气压传动的计算和分析方法；4.液压与气压传动的应用实例。

三、教学过程：1.热身活动（10分钟）通过提问和讨论，引导学生回顾液压与气压传动的基本概念和特点。

2.知识讲授（30分钟）a)液压与气压传动的基本原理和特点；b)液压与气压传动的常用元件和符号；c)液压与气压传动的计算和分析方法；d)液压与气压传动的应用实例。

3.实践操作（30分钟）根据教材提供的实验装置和材料，进行实际操作。

要求学生独立完成液压传动和气压传动的实验，观察和记录实验现象，并根据实验结果进行分析和总结。

4.案例分析（20分钟）选取液压与气压传动在工程中的典型案例，进行分析和讨论。

通过分析案例，引导学生理解和应用液压与气压传动的技术。

5.小结与评价（10分钟）对本节课所学内容进行小结，并对学生的表现进行评价。

四、教学资源：1.教材：液压与气压传动；2.实验装置和材料。

五、教学评价：教学评价将从学生的学习情况和能力提升两个方面进行评估。

1.学习情况评价：根据学生的参与程度、作业完成情况和实验操作结果等进行评价；2.能力提升评价：通过考察学生对液压与气压传动的理解和应用能力进行评价。

六、教学反思与改进：根据教学评价结果，及时对教学方法和教学内容进行反思和改进，确保教学效果和学生的学习参与度。

同时，根据学生的反馈，针对不同学生的需求和兴趣，进行个性化的教学安排和辅导。

《液压与气压传动》教学大纲一、液压与气压传动课程的目的和要求通过本课程的学习，使学生熟悉液压与气压传动的基础知识及各类液压基本回路的功能，组成和应用。

掌握各种液压元件结构原理、特点，熟悉其应用。

能看懂典型的液压系统图，独立分析典型的液压系统，并了解液压伺服系统及液压新技术。

为达到以上目的，从高等职业教育特点出发，在讲授过程中，突出该课程的概念性、实践性都很强的特点，注意课堂讲授和实验密切结合。

在教学过程中，注意激发学生学习兴趣，提倡学生主动思考问题，培养学生的自学能力。

本大纲只安排了讲授课程及实验的各部分基本内容，教课教师可根据具体学时情况和客观条件，在内容取舍，讲授顺序，教学环节的安排，教学时数的分配等方面，在大纲范围内，灵活制定教学实施计划，报教学管理部门批准执行。

二、教学内容及学时分配◆绪论（1学时）【教学目的】本部分教学的目的是使学生掌握液压传动的工作原理和传动系统的组成，了解其优缺点。

【教学内容】液压传动与气压传动的原理及组成，液压与气压传动的特点。

◆液压流体力学基础（8学时）【教学目的】本部分教学目的是使学生掌握液压油的主要性质，静力学的基础知识，动力学的基本概念及流动液体的三个基本方程。

【教学内容】液压油的物理性质、液体静力学基础，静压力的基本方程及物理意义。

绝对压力、相对压力及真空度，流体动力学、连续性方程和伯努力方程、管道压力损失的计算，孔口和缝隙的流量特性。

◆液压泵与液压马达（6学时）【教学目的】本部分教学目的是使学生熟练掌握液压泵和液压马达的基本工作原理及主要性能参数，了解液压泵和液压马达的选用，会画液压泵和液压和马达的图形符号。

【教学内容】液压泵概述，液压泵的工作原理及特点、主要性能参数、功率和效率计算，液压泵的分类及液压马达的分类。

◆液压缸（3学时）【教学目的】本部分教学目的是使学生掌握常用液压缸工作原理及特点、熟悉液压缸的基本计算方法，了解其组成及典型结构。

【教学内容】液压缸的类型、工作原理，密封装置及结构特点，液压缸的设计要点。

液压与气压传动课程教学大纲课程名称：液压与气压传动（中文）/Hydraulic&pneumaticDriving （英文）课程代码：开课学期：学时/学分：32学时/2学分（课内教学24学时，实验上机8学时，课外学时）先修课程：《高等数学》，《画法几何及制图》，《工程力学》，《机械工程材料》，《金属工艺学》，《机械原理》，《机械设计》，《电工基础》，《电子技术》。

适用专业：机械设计制造及其自动化开课院（系）：物理与电子学院一、课程的性质与任务本课程属于专业基础课。

它与机械原理、机械设计、电工学一样在教学中占有相同的地位。

本课程的任务是使学生掌握流体传动的基本理论知识，主要液压元件的工作原理、性能、用途，以便在设计系统时能合理选用元件，使学生具备分析、理解、消化一般液压系统的能力，以及进行液压与气压系统设计计算的能力。

二、课程的教学内容、基本要求及学时分配（一）教学内容及学时分配第一章绪论1学时教学内容：液／气压传动与控制的基本工作原理，系统组成，液／气压传动的特点及应用和发展趋势；第二章液压流体力学基础3学时教学内容：液体静力学、液体动力学、管道中液流的特性、孔口及缝隙的压力流量特性。

液压冲击和气穴现象；第三章液压泵与液压马达4学时教学内容：液压泵的工作原理和类型，各种齿轮泵、叶片泵和柱塞泵的结构特点及工作原理，液压泵选用；第四章液压缸4学时教学内容：液压执行元件的工作原理、特点和类型；各种液压马达、液压缸的结构特点和工作原理及设计计算；第五章液压控制阀6学时教学内容：液压阀基本原理、特点及类型；各种方向控制阀、压力控制阀、流量控制阀、插装阀、叠加间和点液比例阀的结构特点和工作原理；第六章液压辅件（自学）教学内容：液压辅助元件的类型，蓄能器、过滤器、油箱、管件、密封装置的基本结构、工作原理和特点；第七章液压基本回路4学时教学内容：液压基本回路的基本性质、类型及特点，各类方向控制回路，压力控制回路，速度控制回路―调速回路、增速和速度换接回路，多执行元件控制回路的工作原理及特点；第八章典型液压系统（自学）教学内容：介绍组合机床动力滑台液压系统、万能外圆磨床液压系统、液压机液压系统、汽车起重机液压系统和塑料注射成型机液压系统的工作原理及特点；第九章液压系统的设计计算（自学）教学内容：液压系统的设计步骤、液压系统的设计计算举例；第十章气压传动基础知识、系统组成及工作原理2学时教学内容：介绍气源装置和辅助元件、气动控制元件、气动执行元件、气动回路和系统的结构特点及工作原理；（二）基本要求（理论方面的要求从高到低依次为“理解”、“了解”、“知道”；对应用、方法或计算方面的要求从高到低依次为“熟练掌握”、“掌握”、“会”。

《液压与气压传动》教学大纲课程代码：课程名称：液压与气压传动总学时：72实验学时：0学分：适用专业：机械类和近似机械类一、课程的性质、目的和任务随着科学技术的不断发展，工业生产自动化程度的不断提高，作为机械工程与自动化专业的学生，从将来从事机械工程技术研究工作的需要出发，除必须具备机械及其工艺知识外，同时还必须掌握有关自动化方面的一些知识。

液压与气压传动是当代先进科学技术之一，它不但渗透在各种工业设备中，而且是科学实践研究，自动化生产的有机组成部分。

“液压传动与气压传动”课是机械类专业必修的专业基础课。

在整个教学计划中，该课程占有很重要的地位，它所介绍的内容，是机械工程技术人员必须掌握，不可缺少的基础技术知识。

课程教学所要达到的目的是：1、使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2、掌握液压基本回路的组成，典型液压传动系统的工作原理；3、液压传动系统的设计计算及其在工程实际中的应用等；4、通过实验课使学生对液压元件结构及液压传动系统有更深刻的认识，并掌握必要的实验技能和一定的分析和解决问题的实际能力。

二、课程教学基本要求学完本课程后，应达到下列基本要求：1.掌握液压传动的基本知识。

2.掌握基本液压元件的结构特点、工作原理、性能及应用。

3.能对一般的机械设备的液压系统进行阅读、分析，具备按设备说明书进行调试和维修的初步能力。

4.能合理地设计一般机械设备的液压系统，具备初步的设计、计算能力，并能合理地选用液压元件。

5.了解液压伺服系统的工作原理、系统组成及性能特点。

6.了解气压传动的基本知识，气动元件的工作原理及气动传动基本回路。

7．具备一定的安装、调试、维修及使用一般液压及气压系统的能力。

三、教学内容和要求（一）绪论1、教学内容和教学要求教学内容：（1）液压传动的发展（2）液压传动的工作原理及组成（3）液压传动系统的图形符号（4）液压传动优缺点及应用教学要求：（1）了解液压传动发展概述；（2）理解压力、流量、速度的基本概念；（3）掌握液压系统的工作原理、组成；重点：液压传动的工作原理，关于压力和流量的两个重要概念；液压系统的组成；液压油的黏度。

液压与气压传动课教案(非常好)第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义介绍液压与气压传动系统的应用领域1.2 液压与气压传动系统的组成讲解液压与气压传动系统的基本组成介绍液压与气压传动系统中各组成部分的作用1.3 液压与气压传动的工作原理讲解液压与气压传动的工作原理分析液压与气压传动系统的优缺点第二章：液压传动系统2.1 液压油介绍液压油的性质与选择讲解液压油的分类及应用2.2 液压泵讲解液压泵的类型与工作原理分析液压泵的性能参数及选用方法2.3 液压缸与液压马达介绍液压缸与液压马达的结构与工作原理讲解液压缸与液压马达的性能参数及选用方法2.4 液压控制阀讲解液压控制阀的类型与作用分析液压控制阀的结构与性能第三章：气压传动系统3.1 气压元件介绍气压传动系统的基本元件讲解气压元件的工作原理与应用3.2 气压控制阀讲解气压控制阀的类型与作用分析气压控制阀的结构与性能3.3 气压缸与气压马达介绍气压缸与气压马达的结构与工作原理讲解气压缸与气压马达的性能参数及选用方法3.4 气压系统的应用实例分析气压传动系统在实际工程中的应用案例第四章：液压与气压传动系统的设计与计算4.1 液压与气压传动系统的设计原则讲解液压与气压传动系统设计的基本原则分析设计过程中需要考虑的因素4.2 液压与气压传动系统的设计步骤介绍液压与气压传动系统设计的基本步骤讲解设计过程中各步骤的具体内容4.3 液压与气压传动系统的计算方法讲解液压与气压传动系统计算的基本方法分析计算过程中需要考虑的因素第五章：液压与气压传动的故障诊断与维护5.1 液压与气压传动的常见故障分析液压与气压传动系统中常见的故障类型介绍故障产生的原因及危害5.2 液压与气压传动的故障诊断方法讲解液压与气压传动系统故障诊断的基本方法分析故障诊断过程中需要注意的问题5.3 液压与气压传动的维护与保养介绍液压与气压传动系统的维护与保养措施讲解维护与保养过程中需要关注的问题第六章：液压与气压传动系统的安全与应用6.1 液压与气压传动系统的安全讲解液压与气压传动系统安全操作的重要性分析常见的安全隐患及预防措施6.2 液压与气压传动系统的应用领域介绍液压与气压传动系统在不同行业的应用案例分析液压与气压传动系统在现代工业中的重要作用第七章：液压与气压传动系统的仿真与优化7.1 液压与气压传动系统仿真技术讲解液压与气压传动系统仿真的基本概念介绍仿真软件的选择与应用7.2 液压与气压传动系统的优化方法讲解液压与气压传动系统优化的目的与方法分析优化过程中需要考虑的因素第八章：液压与气压传动系统的节能与环保8.1 液压与气压传动系统的节能途径介绍液压与气压传动系统节能的技术措施分析节能改造的优点与经济效益8.2 液压与气压传动系统的环保问题讲解液压与气压传动系统对环境的影响介绍环保型液压与气压传动系统的特点与应用第九章：液压与气压传动技术的最新发展9.1 新型液压与气压传动元件介绍新型液压与气压传动元件的研发与应用分析新型元件的优势与市场需求9.2 液压与气压传动系统的新型控制策略讲解新型液压与气压传动控制策略的研究与发展分析控制策略在提高系统性能方面的作用第十章：案例分析与实践操作10.1 液压与气压传动系统案例分析分析典型液压与气压传动系统的工作原理与特点讲解案例分析在实际工程中的应用价值10.2 液压与气压传动实践操作介绍液压与气压传动系统实践操作的基本步骤分析操作过程中需要关注的安全与技巧问题通过本课程的学习，使学生掌握液压与气压传动的基本原理、组成、应用及设计计算方法，具备液压与气压传动系统的故障诊断与维护能力，了解液压与气压传动技术的发展趋势，为学生在实际工程中的应用打下坚实基础。

气压传动实验教学大纲01.教学单位名称：机械科学与工程学院02.实验中心名称：液压基础教学中心03.课程名称：气压传动04.课程代码：41241605.课程类别：专业课06.课程性质：选修07.课程学时：28学时，其中含实验4学时08.课程学分：1.509.面向专业：机械工程、机械工程(卓越工程师教育培养计划)、车辆工程、车辆工程(卓越工程师教育培养计划)、交通运榆、农业机械化及其自动化。

10 .实验课程的教学任务、要求和教学目的《气压传动》课程为机械类及近机类必修的一门重要的专业选修课，也是一门实践性课程。

由于工作介质-空气是无色透明的，且气压元件内部的运动也无法看到，因此学生对气压元件及气压系统的工作原理很难理解。

实验课是本课程中重要的教学环节，通过实验，使学生加深对气压传动与控制系统及元件的理解，巩固课堂教学内容，并在此基础上强化学生的实践意识、提高其实际动手能力和创新能力。

其目的是使学生能够运用所学知识，自己动手搭接气压基本回路，接受实验基本技能的训练，培养学生理论联系实际、分析问题、解决问题与实际动手的能力。

11 .学生应掌握的实验技术及实验能力(1) 了解典型气压元件结构工作原理、性能参数；(2)掌握气压元件和回路之间关系，能够独立地把元件组成回路；(3)拟定基本的实验方案，并对实险结果进行分析和处理，独立撰写实脸报告。

12 .开设实验项目(1)气压回路设计组装实验：按要求组装2〜3种典型气动回路，接气源执行，掌握所插装回路的功能及特点。

自行设计气动回路1〜2种(创新能力较强的同学数量不限)，并现场组装，接气源执行，判断回路的正确性，说明所设计回路的功能和特点。

(2) P1C控制气动回路实验：按要求组装回路，编程输入P1C,接气源执行，说明动作顺序和回路的功能特点。

13.实验教材或指导书或主要参考资料口］.宁悦，气压传动实验指导书，自编，201014.考核要求、考核方式及成绩评定标准考核要求要求学生在实验前预习实险教材，指导教师概述实脸的原理和方法及仪器、设备的使用等，并具体操作，由学生独立完成实验并撰写实验报告。

中等职业学校《液压与气压传动》课程教学大纲一、课程的性质和任务:《液压与气压传动》是中等职业学校机电、机械类专业必修课，具有实践性较强，与生产实际联系紧密的特点。

本课程的任务是：使学生在学习液压与气动基本原理的基础上，掌握常用液压与气动元件的功用、组成、工作原理和图形符号、应用和选用方法，熟悉各类基本回路和典型设备液压与气压传动系统的组成、工作原理和应用场合，了解国内外先进技术成果在机械设备中的应用。

二、课程的基本要求:1.能较好的掌握各类液压与气压元件的功用、组成、工作原理和应用。

2.具有阅读并分析典型液压与气压传动系统组成、工作原理及特点的能力。

3.根据设备要求，合理选用液压元件和气压元件，并进行简单液压与气压传动装置验算。

4.具有初步的液压与气压传动系统调试和排故的能力。

三、课程内容和教学要求:（一）液压传动系统的基本组成教学内容：一）液压动力装置二）液压执行元件三）液压控制元件四）液压辅助元件教学要求：1．了解液压传动的特点。

2．熟悉液压传动系统的基本组成。

3．掌握液压系统图及图形符号。

4. 掌握液压动力装置、液压执行元件、液压控制元件、液压辅助元件的结构和功能（二）液压基本回路教学内容：一）压力控制回路二）速度控制回路三）方向控制回路四）多缸工作控制回路教学要求：1．了解液压基本回路的分类。

2．理解压力控制回路、速度控制回路、方向控制回路和多缸工作控制回路的工作原理。

3．掌握液压基本回路的组成和功能。

（三）典型液压传动系统教学内容：一）组合机床动力滑台液压系统二）液压机液压系统三）液压机械手液压系统四）液压伺服系统教学要求：1.了解典型液压系统的组成、原理。

2. 会阅读液压系统图3. 掌握分析典型液压系统的步骤和方法（四）气压传动系统的基本组成教学内容：一）气源装置及气动辅助元件二）气动执行元件三）气动控制元件教学要求：1．了解气压传动系统的基本组成。

2．掌握各种气源装置及气动元件的结构、特点及工作原理。

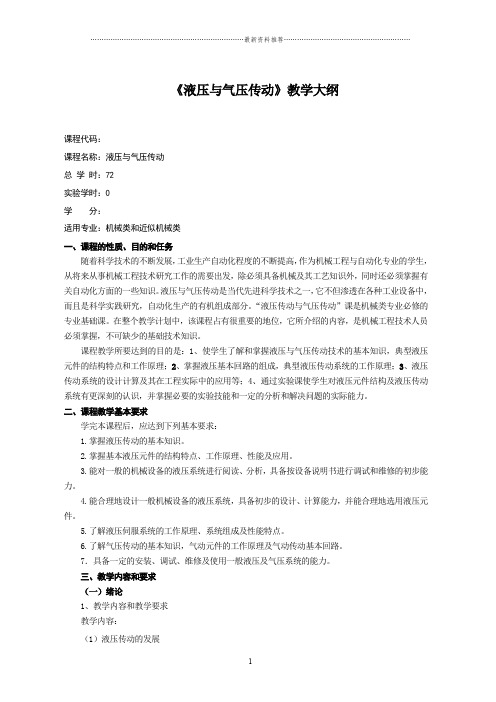

《液压与气压传动》教学大纲课程代码：课程名称：液压与气压传动总学时：72实验学时：0学分：适用专业：机械类和近似机械类一、课程的性质、目的和任务随着科学技术的不断发展，工业生产自动化程度的不断提高，作为机械工程与自动化专业的学生，从将来从事机械工程技术研究工作的需要出发，除必须具备机械及其工艺知识外，同时还必须掌握有关自动化方面的一些知识。

液压与气压传动是当代先进科学技术之一，它不但渗透在各种工业设备中，而且是科学实践研究，自动化生产的有机组成部分。

“液压传动与气压传动”课是机械类专业必修的专业基础课。

在整个教学计划中，该课程占有很重要的地位，它所介绍的内容，是机械工程技术人员必须掌握，不可缺少的基础技术知识。

课程教学所要达到的目的是：1、使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2、掌握液压基本回路的组成，典型液压传动系统的工作原理；3、液压传动系统的设计计算及其在工程实际中的应用等；4、通过实验课使学生对液压元件结构及液压传动系统有更深刻的认识，并掌握必要的实验技能和一定的分析和解决问题的实际能力。

二、课程教学基本要求学完本课程后，应达到下列基本要求：1. 掌握液压传动的基本知识。

2. 掌握基本液压元件的结构特点、工作原理、性能及应用。

3. 能对一般的机械设备的液压系统进行阅读、分析，具备按设备说明书进行调试和维修的初步能力。

4. 能合理地设计一般机械设备的液压系统，具备初步的设计、计算能力，并能合理地选用液压元件。

5. 了解液压伺服系统的工作原理、系统组成及性能特点。

6. 了解气压传动的基本知识，气动元件的工作原理及气动传动基本回路。

7．具备一定的安装、调试、维修及使用一般液压及气压系统的能力。

三、教学内容和要求（一）绪论1、教学内容和教学要求教学内容：（1）液压传动的发展（2）液压传动的工作原理及组成（3）液压传动系统的图形符号（4）液压传动优缺点及应用教学要求：（1）了解液压传动发展概述；（2）理解压力、流量、速度的基本概念；（3）掌握液压系统的工作原理、组成；重点：液压传动的工作原理，关于压力和流量的两个重要概念；液压系统的组成；液压油的黏度。
