空闲模式和小区重选培训资料

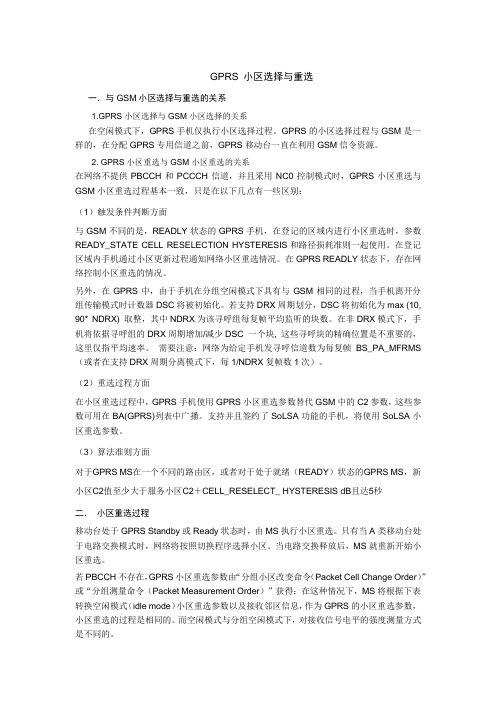

GPRS 小区选择与重选一．与GSM小区选择与重选的关系1.GPRS小区选择与GSM小区选择的关系在空闲模式下，GPRS手机仅执行小区选择过程。

GPRS的小区选择过程与GSM是一样的，在分配GPRS专用信道之前，GPRS移动台一直在利用GSM信令资源。

2. GPRS小区重选与GSM小区重选的关系在网络不提供PBCCH和PCCCH信道，并且采用NC0控制模式时，GPRS小区重选与GSM小区重选过程基本一致，只是在以下几点有一些区别：（1）触发条件判断方面与GSM不同的是，READLY状态的GPRS手机，在登记的区域内进行小区重选时，参数READY_STATE CELL RESELECTION HYSTERESIS和路径损耗准则一起使用。

在登记区域内手机通过小区更新过程通知网络小区重选情况。

在GPRS READLY状态下，存在网络控制小区重选的情况。

另外，在GPRS中，由于手机在分组空闲模式下具有与GSM相同的过程，当手机离开分组传输模式时计数器DSC将被初始化。

若支持DRX周期划分，DSC将初始化为max (10, 90* NDRX) 取整，其中NDRX为该寻呼组每复帧平均监听的块数。

在非DRX模式下，手机将依据寻呼组的DRX周期增加/减少DSC 一个块, 这些寻呼块的精确位置是不重要的，这里仅指平均速率。

需要注意：网络为给定手机发寻呼信道数为每复帧BS_PA_MFRMS （或者在支持DRX周期分离模式下，每1/NDRX复帧数1次）。

（2）重选过程方面在小区重选过程中，GPRS手机使用GPRS小区重选参数替代GSM中的C2参数，这些参数可用在BA(GPRS)列表中广播。

支持并且签约了SoLSA功能的手机，将使用SoLSA小区重选参数。

（3）算法准则方面对于GPRS MS在一个不同的路由区，或者对于处于就绪（READY）状态的GPRS MS，新小区C2值至少大于服务小区C2＋CELL_RESELECT_ HYSTERESIS dB且达5秒二．小区重选过程移动台处于GPRS Standby或Ready状态时，由MS执行小区重选。

Cell Selection[小区选择]Cell Reselection[小区重选]--西门子BR6.0数据库参数为例Cell Selection[小区选择]当手机开机或从盲区进入覆盖区时,手机将选择合适的小区驻留,这个过程称为小区选择.当一个手机开机的时候进行小区选择算法,小区选择算法是在手机里进行运算的,在进行小区选择算法时phase 1 手机与 phase 2 手机的算法是不相同的.注意：C1只是小区选择的算法，并不是小区选择的过程。

1、当MS无存储BCCH信息情况下如果移动台无存储BCCH消息，它将首先搜索124个RF信道（374个GSM1800），并计算每个RF信道的平均电平AV_RXLEV，这个过程大约经历3-5秒钟.AV_RXLEV=1/5X(RXLEV1+RXLEV2+…+RXLEV5)手机把接收到的来自每个载波的5路信号强度进行平均,做为手机接收该载波的电平.手机将调谐到接收电平最大的载波上，如果为BCCH（通过搜寻FCCH突发脉冲），将尝试解码SCH信道来与该载波同步，若正确解码BCCH数据，属于所选PLMN、C1>0、小区未禁止（CBA），手机驻留在该小区，否则将调谐至次高载波上直到找到可用小区。

CBA（数据库参数cellbarr）：小区禁止限制若前30个最强的RF信道都未到找合适小区，手机将继续进行临听，并搜索C1>0、未被禁止、接入BCCH信道，并不考虑PLMN，并提示仅限紧急呼叫。

注意：当手机等级被小区禁止，并不会影响小区选择算法，手机仍会选择该小区。

当CBA为禁止或C1<0，手机将通过该小区获得BA表去搜索BCCH载波。

BA（BCCH分配表）：GSM有两个BA表，一个是在BCCH消息中发送，它包含了在某个物理区域内所使用的BCCH载波，用于空闲模式下手机的小区选择和重选，另一个是在SACCH上发送的，用于在专用模式下向手机指示那个BCCH载波用于切换监测。

LTE小区选择、重选与TAU过程目录1 文档介绍1.1 文档范围1.2 目标读者1.3 修订记录2 概述2.1 空闲态管理综述2.2 相关概念2.2.1 PLMN2.2.2 接入类2.2.3 服务种类3 空闲态管理3.1 PLMN选择3.1.1 自动PLMN选择3.1.2 手动PLMN选择4.1.1 连接管理4.1.2 ETWS4.2 互斥特性4.3 影响特性4.3.1 CSFB4.3.2 负载平衡4.3.3 RAN Sharing5 对网络的影响6 工程应用6.1 特性开通建议6.1.1 重选6.1.2 重定向6.2 部署前信息搜集6.3 特性部署6.3.1 部署要求6.3.2 数据准备6.3.3 激活/初始配置6.3.4 开通观测6.3.5 特性调整6.3.6 特性去激活7 参数8 性能指标9 术语和缩略语10 参考文档1 文档介绍1.1 文档范围在E-UTRAN的系统中，根据RRC（Radio Resource Control）的连接状态，分为连接态和空闲态两大类。

当UE开机，但没有与无线网络建立连接时，称为UE处于空闲态。

本文档主要从提供小区驻留、小区选择、小区重选、系统消息广播与寻呼等方面描述空闲态管理，并给出相关的工程应用方面的参考内容。

1.2 目标读者本文档的目标读者如下：●需要了解空闲态管理的人员●维护华为产品的人员1.3 修订记录本章节提供不同文档版本之间的变更信息，包括如下两个类别的变更：●特性变更：空闲态管理在特定产品版本中的变更。

●编辑变更：修改措词或对前版本描述信息的优化。

文档版本本文档版本信息如下：●01（2012-05-10）●Draft A（2012-03-15）01（2012-05-10）与eRAN3.0 Draft A (2012-03-15)相比，eRAN3.0 01(2012-05-10)变更内容如下表所示。

变更类别变更描述参数变更特性变更无无。

编辑变更语言优化了2 概述和3 空闲态管理。

LTE小区重选及选择LTE驻留到合适的小区, 停留适当的时间（1秒钟）后,就可以进行小区重选的过程。

通过小区重选，可以最大程度地保证空闲模式下的UE驻留在合适的小区。

在空闲模式下，通过对服务小区和临近小区测量值的监控，来触发小区重选。

重选触发条件的核心内容就是：存在有比服务小区更好的小区，且更好小区在一段时间内都保持最好。

这样一方面UE尽量重选到更好的小区去,另一方面又保证了一定的稳定性,避免频繁的重选震荡.LTE中的小区重选,分为同频的小区重选和异频的小区重选(包括不同RAT之间的小区重选）两种。

与小区重选有关的参数来源于服务小区的系统消息SIB3，SIB4和SIB5。

SIB3中包含了小区同频和异频(包括Inter－RAT）重选的信息。

，表示服务小区RSRP的滞在cellReselectionInfoCommon中定义了参数QHyst后效应，用于进行小区重选排序R准则（下面将会介绍)的公式计算，目的是为了减少重选振荡。

在cellReselectionServingFreqInfo中定义了Snonintrasearch，threshServingLow和cellReselectionPriority.cellReselectionPriority定义了服务频率在异频小区重选的优先级，在0到7之间取值,其中0代表优先级最低。

异频的小区切换基于优先级值的大小， UE 通常总是会尝试驻留在优先级高的小区。

相邻小区的优先级在SIB5中广播。

除此之外, LTE还可以通过RRC层的信令，定义针对每个UE特定的小区频率优先级.Snonintrasearch 用于进行/异频小区重选时，判断是否进行异频小区重选测量的门限参数。

在异频重选的情况下,如果相邻小区的优先级高于服务小区，UE需要进行异频小区重选测量。

另外，如果此Snonintrasearch参数没有在系统消息内广播，UE也需要进行异频小区的重选测量。

否则，UE可以选择,只有当服务小区的S值小于等于Snonintrasearch时，才进行异频小区的重选测量；threshServingLow定义了UE在重选优先级较低的小区时，服务小区的测量门限，在此情况下，目标小区也必须满足一定的测量门限(将在下面介绍)。

小区选择和重选参数当移动台开机后,它会试图与一个公用的GSMPLMN取得联系.因此移动台将选择一个合适的小区,并从中提取控制信道的参数和其它系统消息.这种选择过程成为小区选择.所谓合适的小区受许多因素的限制,如该小区是否属于所选择的网络,小区是否被禁止接入,小区的优先级,移动台的接入等级是否被该小区禁止以及无线信道的质量是否满足通信的需要等.其中无线信道的质量是小区选择的重要因素.在GSM规范中规定了一个参数称为路径损耗即C1.所谓合适的小区必须保证该小区的C1>0.C1由下列公式计算得到:C1=RELEV-RXP-MAX((TXP-P),0)其中: RELEV是接收的平均电平RXP是移动台允许接入的最小接收电平TXP是控制信道最大功率电平P为移动台最大的输出电平所有数值均以DBM为单位C1是由每个移动台计算得到的,计算C1的参数均由网络在系统消息中广播.与C1有关的参数介绍.移动台选择小区后,在各种条件不发生重大变化的情况下,移动台将停留在所选的小区中,同时移动台开始测量邻近小区的BCCH载频的信号电平,记录其中信号电平最大的6个相邻小区,并从中提取出每个相邻小区的各类系统消息和控制信息.在满足一定条件时移动台将从当前停留的小区转移到另一小区,这个过程称为小区重选.所谓一定的条件包含多方面的因素,如小区的优先级,小区是否被禁止接入等.其中有一个重要的因素就是无线信道的质量,当邻区的信号质量超过本区时会引起小区重选.小区重选时采用的信道质量标准为参数c2,其计算方式如下C2＝C1＋REO－TEO×H（PET－T）其中函数H（x）＝0，若x<0；H（x）＝1，若x>0；小区重选偏置（REO）、临时偏置（TEO）和惩罚时间（PET）。

REO为一量值，它表示对C2的人为修正值。

TEO表示对C2的临时修正值。

所谓临时是指它仅在一段时间内对C2发生作用。

而这段时间则由参数PET确定。

1 Introduction没有分配到专用信道的移动台即是“空闲模式的移动台”，本功能的目的是让处于空闲模式的移动台能够接入系统，并通过网络中的其它定位算法延伸至其它系统。

当移动台一开机，便立即尝试接入PLMN网络，可以人工、自动来进行网络的选择，移动台将搜寻并选择一个已选择的PLMN网络中的小区，然后锁定到一个控制信道并接收由PLMN网络所提供的有效服务。

这和对小区的选择便称为Camping on。

当一个移动台一直处于空模式时，它将一直试图去Camping on一个最好的小区（依信号强度算法）空闲模式下的动作是由移动台来控制的，也可以通过在BCCH信道上接收到的参数来执行控制。

空闲模式下的控制参数都由小区中的BCCH来传送。

2 背境当一个移动台开机后且不进入任何呼叫操作，则它一直处于这样一个状态：不断选择最好的小区去Camp。

读取信息并寄存LAI，以便系统知道如何建立呼叫路由。

总之：空闲模式的核心是PLMN网络选择机制，小区选择与重选算法，位置更新过程。

其唯一目的是确保移动台能登寻到一个通信成功机会最大的小区。

3 实现3.1 接入系统时的最强信号强度当移动台接入系统时总是试图获得最强信号。

这便是空闲模式下的小区选择与重选，这些算法将激活移动台去选择最合适去登录。

最基本是信号强度。

一个小区是否合适于登录，将要满足一定的算法，4.3.2, 中详述，are satisfied. Camping on themost suitable cell provides the MS with a high probability of good communication with the system.The cell selection and reselection algorithms are governed by parameter settings. Using these parameters an operator can, on a per cell basis, make aspecific cell more or less attractive to camp on for the MS. This makes it possible for the operator to achieve similar behaviour for MSs in idle mode asin active mode. Well-designed parameter settings for cell selection and reselection in idle mode, will make the MS camp on the cell that it also wouldhave chosen if it had been in active mode.3.2 Control of the paging loadIn idle mode the MS will notify the network whenever it changes location areaby the location updating procedure. Thus, the network will be kept updatedconcerning which location area the MS is presently in. When the systemreceives an incoming call it knows in which location area it should page theMS, and does not need to page it throughout the whole network. This reducesthe load on the system. If the MS does not respond on the first paging, then thenetwork can do a second paging. Different paging strategies are described insection 4.7.2.The MS can also, periodically and when powered on or off, notify the networkof its present status by the location updating procedure, see section 4.5.3 andsection 4.5.4. This prevents the network from doing unnecessary pagings ofMSs that have been powered off or left the coverage area. This would otherwise cause unnecessary load on the system.3.3 空闲模式下的低功率消耗空闲模式下，移动台间隔性地监视由当前小区专送的系统信息并测量相邻小区以决定是否要启动小区的变化，然而大部分是间下移动台处Sleep 模式? 因而节省功率，当然也可以通过不连续接收来实现（DRX）。

NR 系统消息及小区选择和重选系统消息是基站周期性发送的下行广播信息。

在5G中，UE在开机后读取用于小区附着的系统消息，在RRC空闲模式下读取用于小区选择和重选的系统消息。

系统信息基本上提供了接入网络所需的所有细节，如系统帧号、系统带宽、PLMN、小区选择和重新选择阈值等。

NR将系统消息分为3个类型：●最小系统消息（MSI）●剩余最小系统消息（RMSI）●其他系统消息（OSI）其实，这3类系统消息包括了MIB和9类SIB消息，MIB在PBCH上传输，SIB在PDSCH上传输。

如图所示，最小信息块包括MIB和剩余的系统信息。

RMSI包括SIB1，其他系统信息（OSI）包括SIB2到SIB9。

MIB和SIB1分别有自己的RRC消息“MasterInformationBlock”和“SystemInformationBlock1”，其中作为SIB2到SIB9包装在称为“SystemInformation”的通用RRC消息中。

最小系统信息被周期性地广播，而其他系统信息可以被广播，或者以专用的方式提供，或者由网络触发，或者根据UE的请求。

当UE需要其它系统信息时，在UE发送OSI请求之前，UE需要知道它在小区中是否可用以及是否广播。

处于RRC_IDLE或RRC_INACTIVE的UE应该能够请求OSI 而不需要状态转换。

对于RRC_connect的UE，专用RRC信令可用于OSI的请求和传送。

另一个SI可以以可配置的周期和一定的持续时间广播。

OSI是通过专用的UE专用RRC信令来广播还是传送是网络决定的。

UE如何利用最小系统信息？当UE开机后，执行小区搜索过程并解码PSS和SSS信息以获得物理小区ID，然后UE在GSCN处扫描MIB并获得合适的SS/PBCH块。

MIB信息在PBCH通道上直接可用。

在UE成功的解码MIB之后，获取SIB1解码所需的控制资源集（CORSET）和PDCCH搜索空间的相关信息。

SIB1提供网络访问参数以及关于所有其他系统信息的调度信息。
