实验一整机结构认识及使用方法一、观察控制按键位置：1、电源开关；2、遥控接收器；3、节目选择/自动搜台Program（减-/增+）；4、音量调整/画质控制量调整Volume（减-/增+）；5、画质控制量选择（Picture）；6、选台功能选择；二、观察信号插孔位置：1、射频天线75Ω插孔；2、视频信号输入（VIDEO IN）插孔；3、左声道音频输入（L AUDIO IN ）插孔；4、右声道音频输入（R AUDIO IN ）插孔；三、电视机的使用：1、节目预选：（1）、全自动储存节目：●按动选台功能选择键（Preset），使屏幕显示ASM。
●按一下节目选择键增或减（+/-），节目自动搜寻和自动存储程序马上运作，从VHF-L、VHF-H到UHF频段，自动找出所有频道，并存入机内从1开始的各个节目号中。
（2）、半自动储存节目：●按遥控器上的数字键，进入1-60内任何一个节目号。
●按选台功能选择键（PRESET），使屏幕显示U>>>1。
●按节目选择键增或减（+/-），使屏幕显示所要求频段,如L>>>或H>>>1或U>>>1.●按选台功能选择键（PRESET），使屏幕的显示为>>>。
●此时，每按一下节目选择+键，节目搜寻就从当前点开始，向高频端搜寻，直至找到最接近的第一个节目才停下来，并且自动存入当前的节目中。
（3）、节目频率微调：●按选台功能选择键（PRESET），使屏幕显示MFT。
●按节目选择键增或减（+/-），使屏幕的显示所要求的频段，如L>>>或H>>>1或U>>>1，而节目画面或声音随之变化。
●间歇地按动节目选择键增或减（+/-），使所接收节目的声音和画面最好。
●停止按节目键增或减（+/-）约2-3秒，屏幕上显示的绿色字符消失，微调量自动记储下来。
2、图像画质和音量调节：（1）、按动画质选择键（Picture），屏幕顺序显示出各项调节功能的符号，对比度（CONT）亮度（BRIGHT）彩色（COLOUR）色调（TINT）音量（VOLUM）。

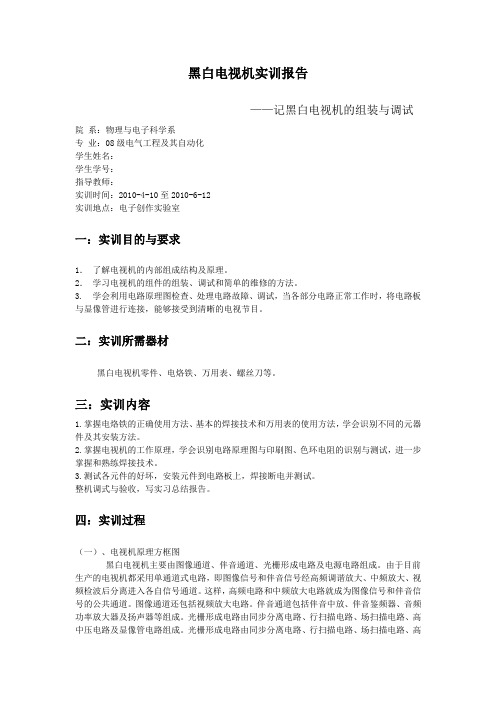

黑白电视机实训报告——记黑白电视机的组装与调试院系：物理与电子科学系专业：08级电气工程及其自动化学生姓名：学生学号：指导教师：实训时间：2010-4-10至2010-6-12实训地点：电子创作实验室一：实训目的与要求1．了解电视机的内部组成结构及原理。
2．学习电视机的组件的组装、调试和简单的维修的方法。
3. 学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。
二：实训所需器材黑白电视机零件、电烙铁、万用表、螺丝刀等。
三：实训内容1.掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其安装方法。
2.掌握电视机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步掌握和熟练焊接技术。
3.测试各元件的好坏，安装元件到电路板上，焊接断电并测试。
整机调式与验收，写实习总结报告。
四：实训过程（一）、电视机原理方框图黑白电视机主要由图像通道、伴音通道、光栅形成电路及电源电路组成。
由于目前生产的电视机都采用单通道式电路，即图像信号和伴音信号经高频调谐放大、中频放大、视频检波后分离进入各自信号通道。
这样，高频电路和中频放大电路就成为图像信号和伴音信号的公共通道。
图像通道还包括视频放大电路。
伴音通道包括伴音中放、伴音鉴频器、音频功率放大器及扬声器等组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
高频调谐器（高频电路）由输入回路、高频放大器、混频器和本机振荡器等电路组成。
从天线接收到的图像载频和伴音载频信号经输入回路选择，在经高频放大器后，被送到混频器，与本机振荡信号进行混频，本振信号的频率比所接收的图像载频高38MHz，因而伴音载频比图像载频高6.5MHz，所以经过混频后，伴音中频比图像中频低6.5MHz。
液晶电视工作原理图
液晶电视的工作原理是利用液晶分子的特性来控制光的透过和阻挡。
液晶是一种具有有序排列的分子结构的物质，具有两种不同的介质态：向列型和扭曲型。
液晶电视的主要组成部分有液晶层、极板、背光源和控制电路。
液晶层位于两极板之间，通过施加电压来控制液晶分子的排列，以改变光的透过程度。
极板是由透明导电材料制成的，分为前极板和后极板。
液晶层中的液晶分子在没有电场作用下呈现扭曲型，光无法透过。
当施加电压时，液晶分子会被电场作用排列成向列型，从而允许光通过。
通过控制液晶分子的排列方式，可以控制光的透过和阻挡，实现图像的显示。
背光源是为了让图像在液晶电视屏幕上显示出来而添加的光源。
常见的背光源有冷阴极荧光灯和LED背光。
背光源会发射出
均匀的光线，经过液晶层后，在前极板上形成一个由液晶分子排列形成的图像。
控制电路是控制液晶分子排列的部分，控制电路会根据输入信号的变化，调整电压的大小和方向，从而控制液晶分子的排列方式。
在液晶电视中，当控制电路接收到视频信号时，会通过对液晶层施加恰当的电压，控制液晶分子排列方式的变化。
通过不同的排列方式，光的透过程度发生变化，从而实现显示出对应图
像的功能。
总的来说，液晶电视工作原理的关键是通过控制液晶分子的排列方式来控制光的透过和阻挡，从而显示出图像。
极板、背光源和控制电路等组成部分合作配合，实现图像的显示。
黑白电视机实训心得在黑白电视机实训过程中，我学到了许多关于电视机的基础知识，并且锻炼了手工操作和问题解决能力。
以下是我对这次实训的心得体会。
首先，在实践中我学到了电视机的基本原理。
通过实际操作，我了解到电视机的工作原理是通过电子击穿和电子轰击来实现的。
当电子束在屏幕上快速扫描时，我们就能看到图像。
这种原理的了解对我理解电视机的工作方式和故障排除非常有帮助。
其次，在实训过程中，我学到了如何进行基本的维修和调试。
在遇到电视机故障时，需要按照一定的步骤进行问题定位和排查。
我学会了如何使用万用表和示波器来测量电压和信号，以及如何使用焊接工具进行电路板的修复。
这些实践操作让我对电视机的维修流程有了更深入的了解。
此外，这次实训还培养了我解决问题的能力。
在实践中，我遇到了各种各样的故障，比如图像失真、无法开机等等。
面对这些问题，我必须思考可能的原因，并逐个排查。
有时候，解决一个故障可能需要多次尝试和实验，但是只要保持耐心，最终就能找到问题所在并解决它。
这种问题解决的能力对我今后的学习和工作都非常重要。
最后，在这次实训中我还锻炼了与同学合作的能力。
我们在小组中一起讨论问题，共同分析和解决故障。
每个人都有自己的专长和经验，在合作中我们互相学习，相互帮助。
通过和同学们的合作，我明白了在解决问题时团队合作的重要性，尤其是在面对复杂的故障时，团队的支持和协作能够更快地找到解决方案。
总结起来，这次黑白电视机实训给我带来了很多宝贵的经验和收获。
我学到了电视机的基本原理，提升了维修和调试的技能，培养了解决问题的能力，并且体会到了团队合作的重要性。
这些经历将对我今后的学习和工作都非常有帮助。
我会继续保持对电子技术的兴趣和热情，不断学习和提升自己的技能。
电视机安装与调试实习指导书福建工程学院电子电气实训中心基本知识黑白电视机原理框图电视机在接收到电视节目信号后，经过系列电路处理，最终在荧光屏上重现被传送的图像；通过扬声器播出被传送的伴音。
如图1-1所示方框图是超外差内载波式黑白电视机的原理框图一、黑自电视机的组成及其各部分的作用下面以电视信号为线索来说明电视机各部分的作用及其基本原理1．高频调谐器(高频头)由天线收到的高频图像信号与高频伴音信号经馈线进入高频头。
高频头由输入电路、高频放大器，本振和混频级组成。
其主要作用是：选择并放大所接收频道的微弱电信号；抑制干扰信号；与天线实现阻抗匹配，保证信号能最有效传输；进行电视信号频率变换，完成超外差作用。
输入电路由无源网络组成，对天线接收到的信号进行频道选择，把所要接收到的信号最有效地传送给高放级。
高频头中有频道选择机构，可选择所需要接收的频道。
高放级将输入电路所选择的频率信号进行放大，提高信号功率对机内噪声、功率的比值(Ep 信噪比)，减少信号受到机内噪声的干扰，其增益约为20dB，同时将所放大的高频信号送人混频级，高放级要求有8MHz带宽，以保证电视信号顺利通过。
本机振荡器所产生的振荡频率送至混频级，该振荡频率总比所接收的电视图像载频高一个固定中频(38MHz)。
在混频级中，高放级送来的图像和伴音信号与本振信号完成混频作用。
产生频率范围较低的图像中频和伴音中频，并送到中放通道。
中频频率为本振频率减去所接收电视图像和伴音的载频；下面以接收第二频道信号为例：95．75(本振频率)-57．75 (图像载频)=38MHz (图像中频)95．75(本振频率)-64．25(图像载频)=31.5MHz(图像中频)这样，高频头将高频电视信号接收进来进行处理；变为固定的图像中频和伴音中频然后送往中频放大器。
2．中频放大器将混频送来的图像中频和伴音中频信号，按一定频率特性进行放大。
对图像中频信号放大达60dB左右；而对伴音中频信号的放大则小得多，只有34dB左右，压低伴音中频放大量是为了防止伴音干扰图像。
一、引言随着科技的飞速发展，电视机已成为现代家庭生活中不可或缺的娱乐设备。
然而，在日常生活中，我们时常会遇到电视机的各种故障问题。
为了提高自身维修技能，我们开展了电视机常见故障实训，以下是对实训过程的详细记录及总结。
一、实训目的1. 掌握电视机常见故障的诊断与维修方法；2. 提高动手操作能力，增强故障排除能力；3. 了解电视机电路结构及工作原理，为今后的维修工作奠定基础。
二、实训内容1. 电视机无图像故障（1）故障现象：电视机有声音，但无图像。
（2）故障原因：高频头故障、信号源问题、电视设置问题、电视机本身故障。
（3）解决方法：① 检查高频头相关参数是否正常，如异常，更换高频头；② 检查电视是否连接到正确的信号源，如连接错误，更换信号源；③ 检查电视设置是否正确，如不正确，调整设置；④ 如以上步骤均无法解决问题，可能是电视机本身故障，联系专业维修人员。
2. 电视机画面闪烁故障（1）故障现象：电视机画面闪烁不定。
（2）故障原因：主板电压异常、锁相回路电容、电阻变值、电路虚焊、短路现象。
（3）解决方法：① 检查主板各个工作点的电压是否正常；② 检查锁相回路电容、电阻有无变值；③ 检查主板电路有无虚焊、短路现象；④ 如以上步骤均无法解决问题，可能是主板故障，更换主板。
3. 电视机磁化故障（1）故障现象：画面显示正常，但屏幕有光晕。
（2）故障原因：电视机长时间使用，屏幕受到磁化。
（3）解决方法：使用专业的消磁器对电视机进行消磁。
4. 电视机遥控器失灵故障（1）故障现象：遥控器无法控制电视机。
（2）故障原因：遥控器电池耗尽、遥控器损坏、电视接收器损坏。
（3）解决方法：① 更换遥控器电池，确保电池极性正确；② 如更换电池后问题依然存在，可能是遥控器损坏，更换遥控器；③ 如以上步骤均无法解决问题，可能是电视接收器损坏，联系专业维修人员。
5. 电视机三无故障（1）故障现象：指示灯不亮，无法开机。
（2）故障原因：配件问题。
南昌工程学院《电视技术》实训报告课程名称电视技术系院信息工程学院专业10通信技术班级【2】班学生姓名学号实习地点电子信息楼B308指导教师实习起止时间：2012年12月17日至2012年12月21日目录一、实习时间 (1)二、实习地点 (1)三、实习目的 (1)四、实习情况简介 (2)五、实习内容 (3)六、实习小结或体会 (6)七、部门主管 (7)八、参考文献 (8)九、指导教师评阅 (8)\\一、实训时间2012年12月17日下午：电视机电源电路的调试2012年12月18日上午：公共通道电路的调试2012年12月19日下午：伴音通道电路的调试2012年12月20日上午：同步扫描电路的调试2012年12月21日下午：电视机整机电路的调试二、时训地点南昌工程学院电子信息楼B308三、实训目的1、加深对串联型直流稳压电源工作原理的理解，掌握串联稳压电路的测试和检修方法。
2、掌握检测高频调谐器有关直流参数的方法，进一步熟悉µ pc1366c图像通道集成电路的应用、各级正常工作电压。
3、熟悉通道的工作原理和信号流程，掌握µ pc1366c伴音通道集成电路的应用及有关参数的检测。
4、熟悉同步扫描电路各级工作状态，检测各关建点的电压和波形，掌握同步扫描电路的检测和检修方法。
5、熟悉电视接收机整机电路工作原理，掌握电视接收机整机调试的内容、步骤和方法。
四、实训情况简介本次实训经学校安排，本人于2012年12月17至2012年12月21日期间在南昌工程学院电子信息楼进行了电视机技术实训，实训工作内容电视机为电源电路的调试、公共通道电路的调试、伴音通道电路的调试、同步扫描掉路的调试、电视机整机电路的调试五大部分。
现总结如下：1、电源电路的调试（1）静态电阻的检测：测量电视机插头两端的直流电阻和测量电视+25V，+12V对地正反向电阻。
（2）工作电压的检测：通电测量整流滤波后的+25V工作电压值和测量直流稳压输出12V电压值。
《电视机原理》生产实习报告实习报告：《电视机原理》生产实习一、实习目的和背景：电视机是一种家用电器，利用电子技术将图像和声音信号转化为可视和可听的信息。
通过实习，学习电视机的基本工作原理，了解电视机的生产流程和装配过程，提高对电视机的认识。
二、实习内容和步骤：1. 实习前准备：- 学习电视机的基本原理，了解电视机的各个部件和功能。
- 熟悉电子技术的基本知识，了解基本电路和电子元器件。
- 学习电视机的生产流程和装配过程，了解生产线的工作流程。
2. 实习过程：- 参观电视机生产线，了解整个生产过程。
观察生产线上的各个工位，了解各个工位的功能和操作步骤。
- 学习电视机的主要部件，如图像处理芯片、音频处理芯片、显示屏等，了解它们的工作原理和相互关系。
- 参与电视机的组装过程，学习电视机的装配方法和步骤。
- 观察电视机的调试和测试过程，了解电视机的质量控制措施和测试要点。
3. 实习总结：- 总结电视机的基本原理和工作原理，整理和归纳相关知识。
- 分析电视机生产过程中可能出现的问题和解决方法。
- 提出自己对电视机生产的改进建议和意见。
三、实习成果和收获：1. 全面了解了电视机的基本原理和工作原理，增加了对电视机的了解程度。
2. 通过参观生产线和参与装配过程，了解了电视机的生产流程和装配步骤。
3. 学习了电视机的调试和测试方法，了解了电视机的质量控制措施。
4. 感受到了团队协作和沟通的重要性，学会了与他人合作解决问题。
5. 总结了电视机生产过程中的问题和改进建议，提高了自己的思考和分析能力。
四、感想和建议：通过这次实习，我对电视机的生产过程和工作原理有了更深入的了解。
电视机是一款复杂的家电产品，需要多个部件和子系统的协同工作，其中的原理和技术相当丰富。
在实习过程中，我也遇到了一些困难和问题，但通过与同事的合作和老师的指导，逐渐解决了这些问题，并且取得了一定的成果。
在今后的实习和学习中，我希望能继续深入学习电子技术和电视机的相关知识，提高自己的专业水平。
一、实训目的通过本次彩色电视实训，旨在使学生掌握彩色电视机的基本原理、结构组成、工作流程以及故障检修方法，提高学生的动手实践能力和故障诊断能力，为今后从事相关领域工作打下坚实基础。
二、实训内容1. 彩色电视机基本原理（1）彩色电视信号的产生：首先，摄像机将景物转换成电信号，然后通过处理、放大等过程，形成彩色全电视信号。
（2）彩色电视信号的传输：将彩色全电视信号通过高频调制，再通过发射天线发送到空中。
（3）彩色电视信号的接收：接收天线接收空中传播的电磁波，然后通过调谐、放大等过程，恢复出彩色全电视信号。
2. 彩色电视机结构组成（1）天线与馈线：用于接收空中传播的电磁波。
（2）高频头：将接收到的电磁波进行调谐、放大，并选出所需频道。
（3）中频放大电路：对高频头输出的中频信号进行放大。
（4）图像中放电路：对中频信号进行进一步放大，并选出所需的图像信号。
（5）伴音电路：对中频信号进行分离，提取出伴音信号。
（6）解码电路：将图像信号和伴音信号进行解码，还原出彩色图像和声音。
（7）同步分离与场扫描电路：将解码后的图像信号进行同步分离，形成场扫描信号。
（8）行扫描电路：将场扫描信号进行放大，形成行扫描信号。
（9）显像管及其附属电路：将行扫描信号和场扫描信号进行放大，形成电子束，在显像管上形成彩色图像。
（10）电源电路：为彩色电视机提供所需的电源。
（11）遥控电路：实现对彩色电视机的遥控操作。
（12）I2C总线控制技术：实现彩色电视机的模块化设计，提高系统性能。
3. 彩色电视机故障检修（1）故障现象分析：根据故障现象，分析故障原因。
（2）故障定位：根据故障现象和电路原理，确定故障部位。
（3）故障排除：针对故障部位，采取相应的维修措施。
三、实训过程1. 观察彩色电视机结构组成，了解各部分功能。
2. 分析彩色电视机工作原理，掌握各部分之间的关系。
3. 模拟故障现象，进行故障诊断。
4. 根据故障原因，进行故障排除。
5. 撰写实训报告。
