AOI 故障处理手册

AOI作业指导书一、概述AOI（Automatic Optical Inspection，自动光学检测）是一种使用光学设备进行电子元器件表面缺陷检测的技术。

本文档旨在提供AOI作业指导，以确保操作人员能够正确、高效地进行AOI检测工作。

二、设备准备1. 确保AOI设备处于正常工作状态，检查设备的电源、通风和冷却系统是否正常。

2. 检查AOI设备的光源和相机是否清洁，并及时清理灰尘和污渍。

3. 确保AOI设备的软件程序已经正确安装，并且可以正常启动。

三、样品准备1. 根据检测要求，选择合适的样品进行测试。

确保样品符合相关标准和规范。

2. 清洁样品表面，确保没有灰尘、污渍或者其他杂质。

3. 根据样品的尺寸和形状，调整AOI设备的夹具和支撑装置，以确保样品能够稳定地放置在检测区域。

四、操作流程1. 启动AOI设备，并确保设备已经完成自检过程。

2. 在AOI软件界面上选择合适的检测程序，并加载样品图象。

3. 调整相机和光源的参数，以确保能够获得清晰、准确的图象。

4. 将样品放置在夹具上，并根据需要调整样品的位置和角度。

5. 点击“开始检测”按钮，AOI设备将开始自动检测样品表面的缺陷。

6. 在检测过程中，观察AOI软件界面上显示的图象，并注意是否有任何异常情况。

7. 根据检测结果，判断样品是否合格。

如果发现缺陷，记录缺陷的类型、位置和数量。

8. 完成检测后，关闭AOI设备，并保存检测结果和相关数据。

五、故障处理1. 如果在操作过程中遇到任何故障或者异常情况，首先检查设备的电源和连接是否正常。

2. 检查样品是否正确放置，并确保样品表面没有污染物。

3. 检查AOI软件的设置，确保参数和程序选择正确。

4. 如果问题仍然存在，及时联系维修人员或者技术支持团队进行故障排除。

六、安全注意事项1. 在操作AOI设备时，必须戴上适当的个人防护装备，如手套和护目镜。

2. 禁止将手指或者其他物体插入设备内部，以免造成意外伤害。

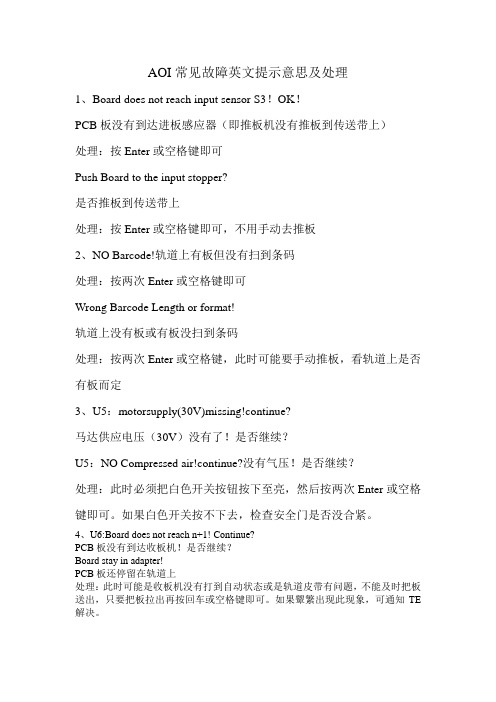

AOI常见故障英文提示意思及处理
1、Board does not reach input sensor S3！OK！
PCB板没有到达进板感应器（即推板机没有推板到传送带上）
处理：按Enter或空格键即可
Push Board to the input stopper?
是否推板到传送带上
处理：按Enter或空格键即可，不用手动去推板
2、NO Barcode!轨道上有板但没有扫到条码
处理：按两次Enter或空格键即可
Wrong Barcode Length or format!
轨道上没有板或有板没扫到条码
处理：按两次Enter或空格键，此时可能要手动推板，看轨道上是否有板而定
3、U5：motorsupply(30V)missing!continue?
马达供应电压（30V）没有了！是否继续？
U5：NO Compressed air!continue?没有气压！是否继续？
处理：此时必须把白色开关按钮按下至亮，然后按两次Enter或空格键即可。

如果白色开关按不下去，检查安全门是否没合紧。

4、U6:Board does not reach n+1! Continue?
PCB板没有到达收板机！是否继续？
Board stay in adapter!
PCB板还停留在轨道上
处理：此时可能是收板机没有打到自动状态或是轨道皮带有问题，不能及时把板送出，只要把板拉出再按回车或空格键即可。

如果颦繁出现此现象，可通知TE 解决。

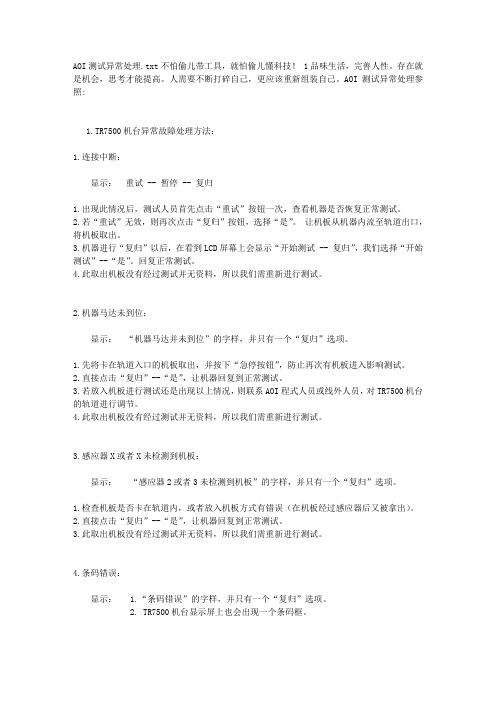

AOI测试异常处理.txt不怕偷儿带工具，就怕偷儿懂科技！ 1品味生活，完善人性。

存在就是机会，思考才能提高。

人需要不断打碎自己，更应该重新组装自己。

AOI测试异常处理参照:1.TR7500机台异常故障处理方法：1.连接中断：显示：重试 -- 暂停 -- 复归1.出现此情况后，测试人员首先点击“重试”按钮一次，查看机器是否恢复正常测试。

2.若“重试”无效，则再次点击“复归”按钮，选择“是”。

让机板从机器内流至轨道出口，将机板取出。

3.机器进行“复归”以后，在看到LCD屏幕上会显示“开始测试 -- 复归”，我们选择“开始测试”--“是”。

回复正常测试。

4.此取出机板没有经过测试并无资料，所以我们需重新进行测试。

2.机器马达未到位：显示：“机器马达并未到位”的字样，并只有一个“复归”选项。

1.先将卡在轨道入口的机板取出，并按下“急停按钮”，防止再次有机板进入影响测试。

2.直接点击“复归”--“是”，让机器回复到正常测试。

3.若放入机板进行测试还是出现以上情况，则联系AOI程式人员或线外人员，对TR7500机台的轨道进行调节。

4.此取出机板没有经过测试并无资料，所以我们需重新进行测试。

3.感应器X或者X未检测到机板：显示：“感应器2或者3未检测到机板”的字样，并只有一个“复归”选项。

1.检查机板是否卡在轨道内，或者放入机板方式有错误（在机板经过感应器后又被拿出）。

2.直接点击“复归”--“是”，让机器回复到正常测试。

3.此取出机板没有经过测试并无资料，所以我们需重新进行测试。

4.条码错误：显示： 1.“条码错误”的字样，并只有一个“复归”选项。

2. TR7500机台显示屏上也会出现一个条码框。

1.测试人员直接敲击TR7500机台键盘上的“ENTER”（回车）键，回复正常测试。

2.在轨道内的机板会自动流出，但未经过测试并无资料，所以需要重新测试。

================================================================================ ==============FAQ问答：1.为什么轨道内测试过的机板不出来？答:1.请先检查作业区段轨道上的“急停按钮”是否被按下。

AOI故障处理报告（2010-10-25）AOI故障处理报告一、故障现象AOI检测仪打开软件时报输出信息和图片文件RDB_ENV.INI文件错误。

AOI 维修站打不开，也连不上服务器。

恢复备份数据，关机重新启动，应用软件无法打开。

二、处理过程1）2010年10月23日凌晨约3点30，综合车间AOI发生频繁报警，报警内容为“有错误发生在数据库”，当班拉长通知夜班技术员刘坚棠到场处理。

刘坚棠依照过去的处理方式，使用ORACLE的自带软件对数据表空间进行清理。

处理完成后发现机器无法工作。

凌晨4点，工程师查看后，认为是数据清理有问题，重新清理一遍，故障依旧。

修改Config文件，无效。

查看网络地址，发现局域组名称被自动修改。

重新修改几次都不能改回来，预计是中毒或者软件文件丢失。

于是准备软件盘重新安装软件。

处理大约花了4小时。

2）根据经验判断出故障产生可能为AOI检测仪软件系统被破坏。

AOI维修站软件和ORACLE数据也被破坏。

为节约时间决定直接修复ORACLE数据库。

电脑用的光驱是SATA串口，给我准备的是IDE并口光驱，没有ORACLE安装软件。

找SATA光驱和ORACLE安装软件。

大约花费2个小时。

3)修复ORACLE数据库后，能连接服务器，但安装维修站软件后，打开维修站软件报错。

再次重装维修站软件还是报错。

大约花费3个时间。

4）只好格掉重装系统和软件。

没有英文系统盘，只有一个中文2003系统盘。

装2003系统、装ORACLE数据库、装维修站软件。

打开维修站软件时还是报错。

重装维修站软件还是不行。

大约花4个小时左右。

5）从文光SMT拿来备份服务器，但没有电源，找电源安装，还是报错，修复数据库还是报错，可能是中毒了。

6）没办法，又到新围拿英文系统盘，重新拷贝一个压缩的ORACLE安装软件。

把硬盘全部格式化，要用的U盘也先杀毒。

重装英文XP系统、ORACLE 数据库、维修站软件后OK。

三、总结此次故障花费时间比较长，类似此类数据丢失或操作软件故障的问题的发生与设备自身软件的不稳定有很大关系，造成这次设备内数据丢失故障的原因分析为两个方面：1）系统中病毒。

aoi异常处理流程英文回答：AOI Exception Handling Process.The AOI exception handling process is a structured approach to managing exceptions that occur within an AOI (area of interest). It involves the following steps:Identify the Exception: The first step is to identify the exception that has occurred. This includes understanding the type of exception, its cause, and its impact.Classify the Exception: Once the exception has been identified, it should be classified into one of the following categories:Critical: Exceptions that are severe and require immediate attention.Major: Exceptions that are significant but do not require immediate attention.Minor: Exceptions that are less significant and can be handled as part of normal operations.Prioritize the Exception: Based on the classification, the exception should be prioritized in terms of its urgency and importance. Critical exceptions should be addressed first, followed by major and then minor exceptions.Resolve the Exception: The next step is to resolve the exception. This involves taking appropriate actions to address the cause of the exception and mitigate its impact.Monitor the Exception: Once the exception has been resolved, it should be monitored to ensure that it does not recur. This may involve setting up alerts or implementing additional monitoring mechanisms.Review and Learn: After handling the exception, it isimportant to review the process and identify any areas for improvement. This helps to prevent similar exceptions from occurring in the future.中文回答：AOI 异常处理流程。
