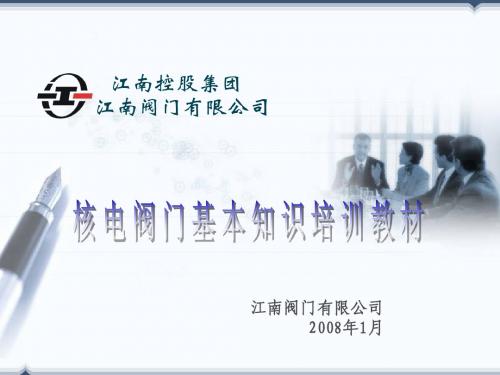

核电阀门基本知识培训教材

格式：ppt
大小：336.00 KB
文档页数：20

下载文档原格式

核电阀门基本知识培训教材

江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
我国最早应用核动力技术的领域是军事工业。20 世纪70年代初，海军第一艘压水堆型核动力潜艇正式投入使用。从1985年我国自行设计建造秦山一期30 万KW核电机组以来，先后通过自主设计建造、引进国外技术方式又建成了大亚湾、秦山二期、秦山三期、岭澳、田湾共6座核电站，总装机容量 870 万KW，占全国发电装机容量的2﹪。国家计划到2020年投资 400亿美元，使核电装机容量由现在的870万KW增加到4000万KW，届时占全国装机容量的4﹪左右，即从现在起，平均每年至少建造2座百万KW的核电机组。
江南控股集团江南阀门有限公司
公司核阀取证仅是我们迈向核电市场的第一步，我们的目标是要在取证的基础上，充分利用证书的五年有效期，积极开发核电阀门产品，早日打入核电市场，与普通阀门相比，核阀的技术含量高、质量更要求严、所需检验记录全，预计价格和利润空间相对会升高，竞争对手亦少得多。为此，公司已于2007年10月11 日向全国各分公司、办事处和代理发出通知，要求积极做好核电阀门认证后的市场开发工作，并由陈总带队走访了秦山核电基地，下一步还计划走访核二院、中国广东核工业基地等主要核电部门，争取他们的支持。公司亦借此机会一方面向大家通报核阀情况，一方面进行一次核阀基本知识的培训，大家在市场开发过程中有什么问题可随时与公司联系，我们一定积极配合，做好技术支持工作，助大家一臂之力。
江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
4、主要性能参数（包括最高工作压力、最高工作温度、介质等）。 5、环境条件（包括温度、湿度、核辐射等）。 6、主要零件材料（包括壳体、闸板、蝶板、阀杆、密封面、承压紧固件等）。 7、标准（包括设计制造标准、结构长度标准、连接法兰标准、无损探伤标准、检验验收标准等）。 8、其它要求（包括清洁度、表面保护层、包装、运输、贮存等要求）。 9、出厂文件（包括要求产品出厂时要提交那些文件）。 10、业主提出的其它特殊要求。

阀门的基础培训(共14张PPT)

5
第二部分：阀门表示方法
一.阀门型号
通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；
卡箍卡套
8
9
第四单元：阀门的结构形式代号（Z543H-16C ）
结构形式代号，用一位阿拉伯数字表示。由于阀门种类多，以及同类型阀门结构形式差别的多样性，10个
不同的一位阿拉伯数码不能与各种形式一一对应，因而对不同类型的阀门，同一位阿拉伯数码所代表的结构意义可不相同。阀结构代号.doc
8
第五单元：阀座密封面或衬里材料代号（Z543H-16C ）
11
三.球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
四. VAG-MONO）：是指关闭件（阀瓣）沿阀座中心线移截止阀（由于阀门种类多，以及同类型阀门结构形式差别的多样性，10个不同的一位阿拉伯数码不能与各种形式一一对应，因而对不同类型的阀门，同一
2.调节阀类：主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
3
3.止回阀类：用于阻止介质倒流。包括各种结构的止回阀。分流阀类用于分配、分离或混合介质。包括
各种结构的分配阀和疏水阀等。
4.分流阀类：用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。
5.安全阀类：用于超压安全保护。包括各种类型的安全阀。

电厂阀门检修培训教材

电厂阀门检修培训教材随着电力工业的发展和电厂的不断扩建，电厂阀门在电力系统中扮演着非常重要的角色。

阀门的正常运行影响着发电设备的安全、可靠和高效运行。

因此，对电厂阀门的检修与维护工作显得非常必要。

为保证安全生产和经济效益，电厂阀门检修培训教材必须重视起来，制定相应的培训计划与教材，并且及时对培训教材进行修改和完善，以提高培训的实效性和可操作性。

一、电厂阀门基本知识电厂阀门广泛应用于热力、水力、核电等各类发电系统中，分为安全阀门、闸阀、截止阀、调节阀等多种种类。

电厂阀门的结构包括：阀门本体、阀芯、阀盖、密封垫、传动螺杆、传动轴等。

在运行过程中可能出现的故障包括：泄漏、密封不良、卡涩、启闭不灵等，如出现上述故障，将直接影响电厂阀门的正常运行。

二、电厂阀门检修的重要性电厂阀门检修的目的是为了保证设备的安全性、可靠性和高效性，提高设备的利用率，降低维修成本，减少维修时间。

通过检修与维护，可以防止因使用过程中出现的故障，进一步增强电厂阀门的安全性和可靠性，降低运行成本，提高经济效益。

同时，保证设备的高效运行，进一步提高电站的运行效率，同时降低故障质量和维修时间，使电站的生产质量更加稳定。

三、电厂阀门检修培训教材的编写为了让电站工人掌握阀门的检修方法，提高检修效率和质量，必须研制一套完整的电厂阀门检修培训教材。

电厂阀门检修培训教材内容应包括龙门架、支架、传动机构的检查与维护，阀门耐压试验方法，设备维护、拆装、调整、维修技能和阀芯检修等项目。

同时还应加强对识别不同类型阀门的能力，让工人能够快速了解设备的性能和特点，进而选择适当的检修方法。

此外，应对常见故障，并制定一套应急维修方案，定期进行应急演练和培训以提高工人应对突发事件的能力。

四、电厂阀门检修培训教材的实施电厂阀门检修培训教材必须通过实地教学、结合工作实际开展培训课程，并进行相应的检查与评估，对检修工作方案进行再次修订和完善，确保培训成果的实用性和传递效果。

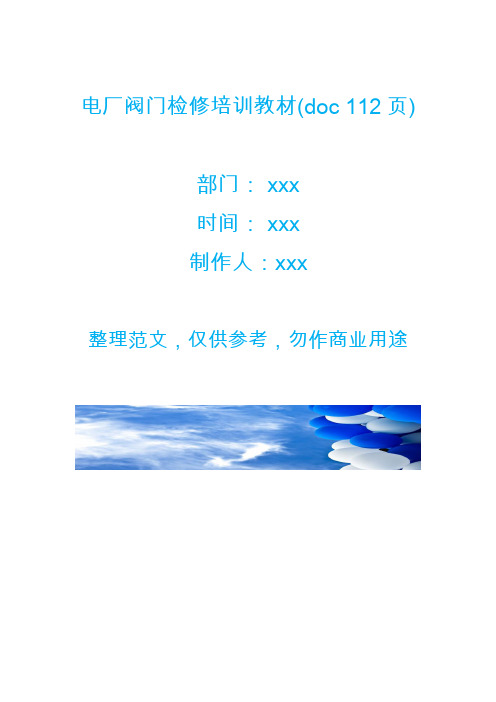

电厂阀门检修培训教材(doc 112页)

电厂阀门检修培训教材(doc 112页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途目录目录 0第一章阀门的基本知识 (2)第一节概论 (2)第二节阀门的分类方法 (3)第三节阀门主要零件材料 (6)第四节阀门的型号编制方法 (17)第二章阀门的结构型式和用途 (24)一、闸阀 (24)二、截止阀 (27)三、节流阀 (29)四、止回阀 (30)五、旋塞阀 (31)六、球阀 (33)七、蝶阀 (36)八、安全阀 (40)第三章阀门研磨工具、磨料及研磨方法 (44)第一节阀门研磨工具 (44)第二节研磨材料 (46)第三节阀门的研磨原理 (51)第四节密封面的研磨方法 (54)第四章阀门的选用、安装、维护与操作 (60)第一节阀门的选用 (60)第二节安装 (68)第三节维护 (72)第四节操作 (74)第五章阀门的检查、修理与寿命 (77)第一节试压试漏 (77)第二节检修的一般程序 (80)第三节常见故障及预防 (81)第四节阀门的使用寿命 (85)第六章阀门常见故障解析 (86)第七章阀门拆装与修理 (104)第一章阀门的基本知识第一节概论阀门是管道系统中的重要部件，它的作用是用来切断或接通管路介质、调节介质的流量和压力，改变介质的流动方向，保护管路系统以及设备的安全。

工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空 1.33×10-8Mpa（1×10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。

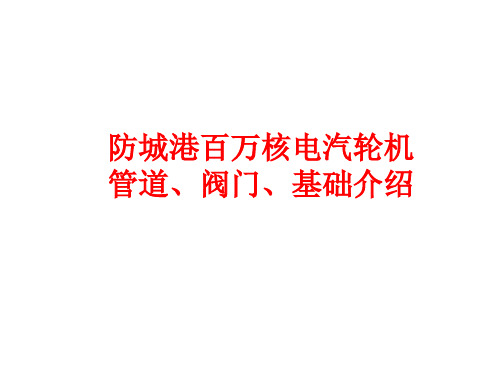

防城港核电管道阀门基础

2、低压进汽管道(热再热管道)
2、低压进汽管道(热再热管道)
左1
注意：管道安装完成后，割除所有起吊卸扣；焊接时，应保护膨胀节不受焊接飞射物的损害；在现场装配前，补偿器内腔中的运输保护工字钢及底板应予以拆除，每个补偿器各三副；管道的起吊搭子必须成对使用；所有蒸汽流动的表面都不可附着焊接飞溅物；所有焊缝进行射线探伤及磁粉探伤。
管径（mm） OD790X45 OD1430X15 OD1330X15
1、主蒸汽管道
工程文件图纸 blx31146001s40b44sd
GPV系统流程图 blx17gpv505s40b45dd
1、主蒸汽管道
1、主蒸汽管道
2、高压排汽管道(冷再热管道)
冷再热管道
机组侧视图
冷再热管道膨胀节
2、高压排汽管道(冷再热管道)
2、低压进汽管道(热再热管道)
GPV系统流程图
blx17gpv503s40b45dd
2、低压进汽管道(热再热管道)
高压排汽管道支架
低压进汽管道支架
低压进汽管道支架
支吊方式
防城港主汽门调门组件介绍
设计研究所张鸣
主汽门和调门组件
内容 ♦ 阀门布置 ♦ 功能设计 &设计细节 ♦ 特殊工具
轴系找中图 Blx31012001s40b44dd
基础提资图 12269-980111.001 12269-980111.002 12269-980111.003
相关现场照片
相关现场照片
相关现场照片
相关现场照片
相关现场照片
相关现场照片
相关现场照片
冷再热管道布置于运转层下，对称布置于左右侧
各管道参数
VWO工况

《阀门基础知识培训》课件

3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等方面广泛应用，确保系统正常运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行业中起着关键的流体控制作用。

核电阀门知识(下册)

阀门（下册）1.5 疏水阀(疏水器) (42)1.5.1 疏水阀的功能 (42)1.5.2 疏水阀的工作原理、构造和类型 (42)1.5.3 疏水阀的选择 (46)1.5.4 疏水阀的安装要求 (49)1.6 高温、高压阀 (50)1.6.1 阀体的形状及构造 (50)1.6.2 高温、高压阀的材料 (50)1.6.3 高温、高压阀的密封 (50)1.6.4 高温、高压阀的连接 (51)1.7 阀门的驱动 (51)1.7.1 阀门驱动的类型 (51)1.7.2 阀门自动控制的基本原理 (51)1.7.3电动驱动系统 (53)1.7.4气动驱动系统 (60)1.7.5大压湾核电站远控气动、电动阀门 (70)1.8 核阀分级和识别标志 (76)1.8.1核阀分级 (76)1.8.2核阀识别标志的结构 (76)1.5 疏水阀1.5.1 疏水阀的功能疏水阀，也叫阻汽排水阀、疏水器等。

其功能是自动排泄加热设备或蒸汽管路中不断产生的蒸汽凝结水、空气及其他不凝性气体，同时又能阻止蒸汽逸出，防止蒸汽损失。

它是保证各种加热工艺设备所需加热温度和热量并能正常工作的节能设备。

1.5.2 疏水阀的工作原理、构造和类型疏水阀的工作原理根据其结构型式分为三类。

现将三种常用类型的疏水阀的工作原理和构造介绍如下：1.5.2.1 热动力式疏水阀热动力式疏水阀的工作原理主要是利用蒸汽、凝结水通过启闭件（阀片或阀瓣）时的不同流速引起被启闭件隔开的压力室和进口处的压力差来启闭疏水阀。

这类疏水阀处理凝结水的灵敏度高，启闭件小，惯性也少，开关迅速。

主要产品类型有：1．园盘式疏水阀园盘式疏水阀如图1.5—1所示，它的工作过程是：当凝结水从孔1流入，由于变压室4的蒸汽凝缩压力降低，加之水的重度大，作用在阀片下面的力，大于变压室作用在阀片上面的力，故将阀片打开，同时又因水的粘度大，流速低，阀片与阀座间不易造成负压，而且凝结水不易通过阀片与阀盖间的缝隙流入变压室，这样就使得阀片保持开启状态，凝结水经过环形槽2，从孔3排出疏水阀。

核电站阀门基础

核电站阀门基础一．阀门介绍1.阀门基本结构2.核电站阀门分类二．阀门驱动装置1. 手动装置2. 电动驱动器3.气动驱动器三．阀门标识四．附录：1.阀门RIN码栏目2.核级阀门选录阀门在核电站整体中是一个庞大的群体。

它不仅数目巨大，而且种类、规格繁多，分布范围广泛，遍及核电站每一回路、系统。

它无处不在，每个区域，每个房间。

根据大亚湾核电站数据统计，阀门总数超过12000个，阀门种类达到16个生产厂家的30多种类型，口径从DN8~DN1200的多种规格。

这些阀门分布在各个系统回路中，起到非常关键的功用。

安装过程中的系统水压实验和调试，阀门用于联接或隔断回路。

在核电站运行过程中，它用于调节系统介质的压力和流量，还有隔流、分流和改变流向的功能。

卸压阀和安全阀确保各个系统和整个核电站安全运行。

阀门安装进度的快慢和安装质量的好坏，直接影响整个核电站的安装进度和核电站的安全高效运行。

我们只有在充分了解并掌握了各种阀门的属性、结构、构造、技术参数及其工作原理的前提下，才有可能有效地对阀门进行安装、调试、维护、维修等工作。

一阀门介绍1.1阀门基本构造如图1-1所示阀门是核电站最基本、最简单，也是应用最广泛的一种阀门。

其基本构造为：（1）阀芯：阀芯作为阀门的内部结构，当它达到阀座的位置，通过与阀座接触、离脱来对介质进行隔断、放行或控制流量。

阀芯的形状根据厂家的规格和不同的操作系统而不同。

核电站所用的阀门一般阀芯都经锻造和机加工而成。

而在高温、高压系统中的阀门阀芯在锻造过程中，表面被淬硬而且金属镀膜，或者3在阀芯接触表面进行硬质合金处理，使它在高温、高压、强酸等环境中持久、耐磨。

（2）阀座阀座的设计是通过与阀芯的接触密合匹配来进行阀门的各种功能操作。

它的形状根据阀芯的形状而定。

阀座的材质又根据阀芯的材质和阀门所在系统环境而确定。

一般来讲，阀座的饿材质要比阀芯材质硬度略低，因阀门操作时，要通过阀芯挤压阀座使其变形而达到密封的效果。

核电阀门应用

中压阀
高压阀超高压阀
公称压力PN = 2.5 ~ 6.4 MPa的阀门。
公称压力PN = 10.0 ~ 80.0 MPa的阀门。公称压力PN ≥ 100.0 MPa的阀门。
10
1.1 概述
1.1.2 阀门的结构和类型
2.阀门的类型
(5) 按主要参数分类 ②按介质工作温度分类高温阀 t>450℃的阀门；
第一章
阀门
1
目录
1.1 概述 1.2 截断阀和节流阀 1.3 调节阀 1.4 止回阀 1.5 安全阀 1.6 减压阀 1.7 疏水阀 1.8 高温、高压阀 1.9 爆破阀 1.10 阀门驱动装置 1.11 核级阀门 1.12 阀门P&ID图例符号
2
1.1 概述
1.1. 1阀门的基本性能
阀门是一种管路附件，用来改变通路截面、介质流动方向、调节和控制流量和压力等等。具体来讲，有以下几种用途: 1.接通或截断管路中的介质。如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等。 2.调节、控制管路中的流量和压力。如节流阀、调节阀、减压阀、安全阀等。 3.改变管路中介质的流动方向。如分配阀、三通旋塞阀、三通或四通球阀等。 4.阻止管路中介质倒流。如各种不同结构的止回阀、底阀、断流阀等。 5.分离介质。如各种不同结构的蒸汽疏水阀、空气疏水阀等。 6.指示和调节液面高度。如液面指示器、液面调节器等。 7.其他特殊用途。如温度调节阀、过流保护紧急切断阀等。在上述各种通用的阀门中，用于接通和截断管路中介质流动的阀门，其使用数量约占全部阀门总数的80 %。
14
1.1 概述
1.1.3 阀门的基本参数及型号
1.1.3.1阀门的基本参数 3.阀门的工作压力阀门的工作压力是指阀门在工作状态下的压力，它与阀门的材质和介质温度有关，用P表示，并在P字的右下角加角注，角注为介质最高温度除以10所得的整数。例如，介质最高温度为425℃的工作压力用P42 表示，单位为MPa 。 4.阀门的结构长度阀门的结构长度是指阀门与管道连接的两个端面之间的距离。用字母 L表示，其单位为mm。 5.阀门的法兰尺寸阀门的法兰尺寸是保证阀门能够在安装管路上互换的重要条件之一。 6. 适用介质：按照选用材料和结构型式不同，各种型号的阀门都有一定的适用介质，在选用时应给与考虑。

《阀门基础知识培训》课件

阀门分类与特点
总结词
阀门有多种分类方式，按结构可分为闸阀、截止阀、球阀、蝶阀等，按工作原理可分为节流阀、调节阀、安全阀等。
详细描述
阀门可以根据不同的分类方式进行分类。按结构可分为闸阀、截止阀、球阀、蝶阀等，这些阀门各有不同的特点和使用场合。按工作原理可分为节流阀、调节阀、安全阀等，这些阀门分别用于调节流量、压力和安全保护等。
阀门选型步骤
明确工艺流程要求→确定流体特性→选择阀门类型→确定阀门规格→比较不同厂家产品性能与价格→选定合适的产品。
阀门安装流程与注意事项
阀门安装流程
检查阀门规格、型号是否符合设计要求→检查并确保阀门无损坏、无泄露→按照图纸要求确定阀门位置→安装阀门并紧固→检查阀门是否安装正确、操作是否灵活→验收合格后交付使用。
质轻、耐腐蚀、价格低廉，适用于腐蚀性介质和食品工业，但不适合高温和高压的场合。
04
阀门应用场景
工业领域阀门应用
01
02
03
石油化工
用于控制油品、化学品的输送和反应过程，如截止阀、球阀等。
电力
用于控制蒸汽、水、空气等介质的流动，如闸阀、止回阀等。
制药
用于控制药物生产过程中的流体介质，如隔膜阀、球阀等。
阀门发展历程
总结词
阀门的发展经历了从手动阀门到自动阀门，从单一功能到多功能的发展历程。
详细描述
阀门的发展历程可以追溯到古代，最初的手动阀门是用木材、金属等材料制成的，主要用于给排水和供暖系统。随着工业技术的发展，自动阀门逐渐出现，电控阀门、气动阀门等不断涌现。同时，阀门的功能也从单一的开关功能发展到调节流量、压力、温度等多功能。现代阀门还采用了新材料、新工艺和智能控制技术，提高了阀门的使用性能和可靠性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

江电厂相比，核能是一种清洁能源，在相同功率的情况下，核电站排放到环境中的有害物质比火电厂要少得多，对周围居民的辐射影响也远远低于燃煤电厂和天然辐射，是名符其实的安全而清洁的能源，下表给出核电与火电在几个主要排放指标上的对比值。
江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
公司核阀取证仅是我们迈向核电市场的第一步，我们的目标是要在取证的基础上，充分利用证书的五年有效期，积极开发核电阀门产品，早日打入核电市场，与普通阀门相比，核阀的技术含量高、质量更要求严、所需检验记录全，预计价格和利润空间相对会升高，竞争对手亦少得多。为此，公司已于2007年10月11 日向全国各分公司、办事处和代理发出通知，要求积极做好核电阀门认证后的市场开发工作，并由陈总带队走访了秦山核电基地，下一步还计划走访核二院、中国广东核工业基地等主要核电部门，争取他们的支持。公司亦借此机会一方面向大家通报核阀情况，一方面进行一次核阀基本知识的培训，大家在市场开发过程中有什么问题可随时与公司联系，我们一定积极配合，做好技术支持工作，助大家一臂之力。
江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
这次公司申请的产品有两种：一是核安全2级、3 级闸阀，设计压力为≤6.0MPa，口径DN≤300mm，设计温度为≤210℃；二是核安全3级蝶阀，设计压力为≤2.0MPa，口径DN≤1000mm，设计温度为 ≤80℃。据了解，目前阀门行业中巳有中核苏阀、沈阳盛世、大连高压、江苏神通、慎江等20家企业取得了核阀认证，其中有闸阀的10家，有蝶阀的7家。在此之前，我们亦曾向中国原子能科学研究院中国先进研究堆工程部（CARR）提供了14台NC级、抗震类、核质保Q3级的蝶阀产品。
江南控股集团江南阀门有限公司
江南阀门有限公司 2008年1月
江南控股集团江南阀门有限公司
一、核电工作原理
核电工作原理简单地说就是利用核裂变反应释放出来的能量进行发电。大家知道燃煤机组的燃料是煤，而核电机组的燃料是核燃料，即低浓度的铀 235。核电站按反应堆堆型又可分为压水堆、重水堆、钠堆等，国内大都采用压水堆型。核电站内设有核岛和常规岛两部分，核反应堆设在核岛内，是放射线集中之处，这里安装的阀门均为核级阀门；汽轮机和发电机组均设在常规岛内，与普通电厂相似。
江南控股集团江南阀门有限公司
• 从安装部位分，以大亚湾核电站为例，核岛（NI）部分用阀门约占43.5﹪、常规岛（CI）部分约占45﹪、辅助设施系统（BOP）约占11.5﹪。 • 从安全级别上分，核电阀门又分为核1级、2级、3级、非核级（NC级），其中核1级要求最高。核岛阀门中核1级用阀门约占 2.17﹪、核2级约占31.66﹪、核3级约占23.52﹪、非核级约占 42.65﹪。 • 从阀类分，核岛中闸阀数量约占4.19﹪约（518台）、蝶阀约占 5.14﹪（约635台）、截止阀约占34.55﹪（约4271台）、隔膜阀约/占26.80﹪（约3313台）、球阀约占13.29﹪（约1643台）、止回阀约占7.29﹪（约901台）、安全阀约占2.55﹪（约315台）、调节阀约占4.68﹪（约578台）、其它阀门约占1.51﹪（约187 台）。 • 从材料分，核岛中碳钢阀门约占41.35﹪、不锈钢阀门约占 54.81﹪、铜阀约占3.81﹪、其它约占0.03﹪。
四、核电用阀门概况
阀门在核电站中是使用数量较多的介质输送和控制设备，是核电站安全运行中必不可少的重要组成部分。据统计一座具有两台100万KW机组的核电站有各类阀门3万台。阀门的投资额约占核电站设备投资额的2﹪，而每年花费在阀门上的维修费用却要占设备维修费用总额的一半以上。
江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
指标
周围居需要燃采矿面二氧化氮氧化烟灰民受到料（年）积（亩/ 硫排放物排放（吨/年）辐射剂年）量（万量（万量（豪吨/年）吨/年）希/年） 0.048 300万吨煤 1210 2.6 1.4 3500
二氧化碳排放量（万吨/年） 600
100万KW 燃煤机组
100万KW 核电机组
0.018
30吨核燃料
30-42
0
0
0
0
三、世界和我国核电的规状
1942年美国建立了世界上第一座实验性反应堆，1954年第一座核电站在前苏联建成。此后英、法、加拿大、德、日等国亦相继发展了自己的核能工业，据统计，目前全世界共有近500座核电机组正在运行，总装机容量约为4亿KW，约占全球总发电量的 16.2﹪。有17个国家核电站装机容量占其本国总发电量的25﹪以上，其中法国占77﹪，韩国占38﹪，日本占36﹪，英国占28﹪，美国也达到了20﹪。在所运行的核电机组中，50﹪以上为压水堆型（PWR），其次有重水堆型（PHWR）、沸水堆型（BWR）、石墨堆型（LGR）、快中子堆型（FBR）、高温气冷堆型（GCR），近期又开发了先进压水堆型（APWR）。
五、本公司核阀工作进展情况
随着国家核电工业的迅速发展，早在2004年末公司就提出要充分发挥我们民营企业的优势，积极创造条件，开发核电阀门，并投入了大量人力、物力、财力，不断完善和充实生产与检验条件，建立核阀的质量保证体系，接受了国家核安全局组织的多次评审与不断改进，还试制了核2级电动不锈钢闸阀、核3级金属密封蝶阀各2台核阀模拟件，经过近两年的努力，终于在2007年8月6日取得了国家核安全局“民用核承压设备设计资格许可证”和“民用核承压设备制造资格许可证”，真可谓来之不易。
江南控股集团江南阀门有限公司
江南控股集团江南阀门有限公司
我国最早应用核动力技术的领域是军事工业。20 世纪70年代初，海军第一艘压水堆型核动力潜艇正式投入使用。从1985年我国自行设计建造秦山一期30 万KW核电机组以来，先后通过自主设计建造、引进国外技术方式又建成了大亚湾、秦山二期、秦山三期、岭澳、田湾共6座核电站，总装机容量 870 万KW，占全国发电装机容量的2﹪。国家计划到2020年投资 400亿美元，使核电装机容量由现在的870万KW增加到4000万KW，届时占全国装机容量的4﹪左右，即从现在起，平均每年至少建造2座百万KW的核电机组。

核电阀门基本知识培训教材
