西南交通大学桥梁工程毕业设计——MIDAS 建模——三跨铁路连续梁桥
0 前言
为了让学生更好的理解和应用 MIDAS 作本年度的桥梁工程毕业设计，特制作了 《MIDAS 初步应用》、《（60+100+60）m 三跨高铁路连续梁桥 MIDAS 实例建模》以及 《桥梁博士初步应用》、《（60+100+60）m 三跨高铁路连续梁桥桥梁博士实例建模》 本文件配合相应的视频文件使用。本套文件仅供桥梁工程毕业设计学生学习参考，模型 中也并未完全按设计要求进行考虑。文件中错误再所难免，敬请批评指正。
西南交通大学桥梁工程毕业设计——MIDAS 建模——三跨铁路连续梁桥
目
录
0 前言 ................................................................................................................................ 1 1 概述 ................................................................................................................................ 1 1.1 桥梁设计概况 ..................................................................................................... 1 1.2 设计荷载 ..........................................................................................

建模、定义施工阶段全部输入结束后，运行结构分析。 分析/ 运行分析
40
第七步 查看结果
施工阶段1(CS1)中下缘应力曲线
41
在整个施工阶段发生的最大、最小应力图
42
由徐变和收缩引起的弯矩
43
定义荷载组合
44
施工阶段荷载和移动荷载叠加的应力图
45
特定位置随施工阶段的应力变化图形
46
生成应力变化图形的文本文件
54
桥梁电算
1
桥梁结构计算分析的一般步骤
2
3.3桥梁计算分析（预应力混凝土梁 桥施工阶段分析）
简要
本题使用一个简单的两跨连续梁模型（图1）来重点掌握MIDAS/Civil 的施工阶段分析功能、钢束预应力荷载的输入方法以及查看分析结果 的方法等。主要包括分析预应力混凝土结构时定义钢束特性、钢束形 状、输入预应力荷载、定义施工阶段等的方法，以及在分析结果中查 看徐变和收缩、钢束预应力等引起的结构的应力和内力变化特性的步 骤和方法。
•
4.定义施工阶段
•
5.输入移动荷载数据
•
6.运行结构分析
•
7.查看结果
8
使用的材料及其容许应力
9
10
荷载
11
12
建模及分析步骤： 第一步 设立操作环境
13
第二步 定义材料和截面1
14
第二步 定义材料和截面2
15
第二步 定义材料和截面3 定义材料的时间依存性并连接
16
第二步 定义材料和截面4 连接时间依存材料特性
53
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折

徐变系数: 程序计算
混凝土收缩变形率: 程序计算
荷载
静力荷载
>自重
由程序内部自动计算
>二期恒载
桥面铺装、护墙荷载、栏杆荷载、灯杆荷载等
具体考虑：
桥面铺装层：厚度80mm的钢筋混凝土和60mm的沥青混凝土，钢筋混凝土的重力密度为25kN/m3, 沥青混凝土的重力密度为23kN/m3。每片T梁宽2.5m，所以铺装层的单位长度质量为：
> 混凝土
采用JTG04（RC）规范的C50混凝土
>普通钢筋
普通钢筋采用HRB335(预应力混凝土结构用普通钢筋中箍筋、主筋和辅筋均采用带肋钢筋既HRB系列)
>预应力钢束
采用JTG04（S）规范，在数据库中选Strand1860
钢束(φ15.2 mm)（规格分别有6束、8束、9束和10束四类）
钢束类型为:后张拉
图7. 跨中等截面
模型/材料和截面特性/ 截面
数据库/用户> 截面号(3); 名称(端部变截面右)
截面类型>变截面>PSC-工形
尺寸
对称:(开)
拐点： JL1(开)
尺寸I
S1－自动(开),S2－自动(开),S3－自动(开),T－自动(开)
HL1:0.20;HL2:0.06 ;HL2-1: 0;HL3:1.28;HL4:0.17;HL5:0.29
（0.08×25+0.06×23）×2.5=8.45kN/m2.
护墙、栏杆和灯杆荷载：以3.55kN/m2计。
二期恒载＝桥面铺装＋护墙、栏杆和灯杆荷载＝8.45+3.55＝12kN/m2。
>预应力荷载
分成正弯矩钢束和负弯矩钢束
典型几束钢束的具体数据：

目录第一部分逐跨施工模型 (1)1.1预应力钢束布置 (1)1.2施工阶段定义 (3)1.3调整模型 (4)第二部分应力分析 (5)2.1施工阶段的应力 (5)2.2成桥阶段应力(恒+活+支座沉降) (6)2.3移动荷载 (6)第三部分PSC验算结果 (7)3.1施工阶段的法向压应力验算 (7)3.2受拉区钢筋的拉应力验算 (11)3.3使用阶段正截面压应力验算 (12)3.4使用阶段斜截面主压应力验算 (13)3.5结论 (14)第一部分逐跨施工模型1.1预应力钢束布置图1-1 第一跨钢筋布置图1-2 第二跨钢筋布置图1-3 第三跨钢筋布置图1-4 第四跨钢筋布置本次桥梁的总体布置，四跨连续梁桥，跨度分别是29.95m+30m+30m +29.95m图如下所示：图1-5-8 桥梁整体布置图汇总的预应力张拉表格，张拉控制应力为0.75的高强钢绞线，控制应力为1395MPa，具体的表格如下所示：1.2施工阶段定义逐跨施工，我们采用满堂支架的方法，依次从梁一施工到四号梁，中间存在从简支梁到连续梁的体系转换，为本次设计修改的难点。

我们的施工过程定义为三个步骤满堂支架的施工和主梁施工、预应力张拉、拆除满堂支架，最后完成全线的浇筑。

从midas中提取的施工阶段细节具体如下：NAME=主梁1-浇筑, 20, YES, NOAELEM=主梁1, 7, 节点1, 7ABNDR=满堂1, DEFORMED, 支座1, DEFORMED, 支座2,DEFORMEDALOAD=自重, FIRSTNAME=主梁1-张拉, 1, YES, NOALOAD=预应力1, FIRSTNAME=主梁1-拆除支架, 2, YES, NODELEM=节点1, 100DBNDR=满堂1NAME=主梁2-浇筑, 20, YES, NOAELEM=主梁2, 7, 节点2, 7ABNDR=支座3, DEFORMED, 满堂2, DEFORMEDNAME=主梁2-张拉, 1, YES, NODELEM=节点2, 100ALOAD=预应力2, FIRSTNAME=主梁2-拆除支架, 2, YES, NODELEM=节点2, 100DBNDR=满堂2NAME=主梁3-浇筑, 20, YES, NOAELEM=主梁3, 7, 节点3, 7ABNDR=满堂3, DEFORMED, 支座4, DEFORMEDNAME=主梁3-张拉, 1, YES, NOALOAD=预应力3, FIRSTNAME=主梁3-拆除支架, 2, YES, NODELEM=节点3, 100DBNDR=满堂3NAME=主梁4-浇筑, 20, YES, NOAELEM=主梁4, 7, 节点4, 7ABNDR=支座5, DEFORMED, 满堂4, DEFORMEDNAME=主梁4-张拉, 5, YES, NOALOAD=预应力4, FIRSTNAME=拆除满堂支架, 10, YES, NODELEM=节点4, 100DBNDR=满堂4NAME=二期恒载, 10, YES, NOALOAD=二期, FIRSTNAME=工后100, 100, YES, NONAME=工后3600, 3600, YES, NO1.3调整模型通过调整预应力的束数，来调整结构在施工中出现的简支梁体系（跨中弯矩增大的影响），以及在体系转换中连续梁顶的拉力。

4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。

建立斜连续梁结构模型的详细步骤如下。

1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析页脚内容1概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。

同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。

本文中的例子采用一座4×30m的连续梁结构（如图1所示）。

1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向内1.5％；施工方法：满堂支架施工；页脚内容2图1 1/2全桥立面图和1.6m标准断面页脚内容32、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa张拉控制应力：1395 MPa热膨胀系数：0.000012页脚内容42.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。

4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。

建立斜连续梁结构模型的详细步骤如下。

1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。

同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。

本文中的例子采用一座4×30m的连续梁结构（如图1所示）。

1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向内1.5％；施工方法：满堂支架施工；图1 1/2全桥立面图和1.6m标准断面2、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa张拉控制应力：1395 MPa热膨胀系数：0.0000122.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。

Civil Designer连续梁-弯桥-跟随例题2014年4月23日北京迈达斯技术有限公司目录一、CDN模型及分析结果导入 (1)二、定义构件 (1)三、项目设计 (2)四、查看结果 (3)五、结果调整—调束 (4)六、结果调整—调筋 (6)七、柱的设计 (8)八、更新模型数据至Civil (9)一、CDN模型及分析结果导入1.运行midas Civil，打开模型“连续梁-弯桥-演示”，点击运行分析（点或者按F5键）；2.点击主菜单PSC（设计）>CDN>创建新项目（或点击创建新项目并执行设计）；3.在CDN中，点击模型>保存，将模型保存以“连续梁-弯桥-演示”保存；Tips：也可以通过Civil>导出模型和分析结果文件导出模型文件*.mct以及分析结果文件*.mrb后，打开midas CDN软件，模型>导入>导入Civil模型和结果文件（*.mct,*.mrb）。

二、定义构件1.点击主菜单模型>自动，选择目标点击全部选择，勾选名称，可以自定义构件的名称，验算位置选择各段，点击确认；（也可以手动定义构件，点击模型>手动，手动选择单元进行构件定义，并定义该构件的名称以及类型，点击确认；或者根据构件的类型进行构件定义，点击模型>类型，选择目标以及类型（梁、柱、基础、任意），点击确认；）Tips：定义构件可以选择三种方式：自动、手动、类型，定义好构件之后可以通过手动方式对已定义好的构件进行重新定义，在左侧工作树中显示定义完成的构件，可勾选是否显示或修改构件名称、类型等等，同时模型以定义完成的构件模式显示。

三、项目设计1.点击主菜单RC/PSC设计>设置，设置“设计参数”“验算选项”，验算选项部分勾选全选，该菜单整合了RC和PSC设计参数，以及按规范要求的验算选项；2.点击RC/PSC设计>生成，将Civil中的荷载组合完全导入至CDN中，同时，按承载能力、正常使用、弹性阶段优化荷载组合分类；（如未导入荷载组合，亦可点击自动生成，选择设计规范，自动生成荷载组合）3．点击RC/PSC设计>运行，选择目标完成设计；Tips:在初次设计时，也可以进行“一键设计”，无需定义构件，默认按每个单元即是一个构件进行快速设计，直接点击“RC/PSC>运行”即可;如果需要修改构件的设计参数，点击RC/PSC设计>参数。

预应力混凝土连续刚构桥结构设计书1.结构总体布置本部分结构设计所取计算模型为三跨变截面连续箱梁桥，根据设计要求确定桥梁的分孔，主跨长度为80m，取边跨46m，边主跨之比为0.575。

设计该桥为三跨的预应力混凝土连续梁桥（46m+80m+460m），桥梁全长为172m。

大桥桥面采用双幅分离式桥面，单幅桥面净宽20m （4X3.75行车道+1m左侧路肩+3.0m右侧路肩人行道+2X0.5m防撞护栏），两幅桥面之间的距离为1m，按高速公路设计，行程速度100Km/h。

桥墩采用单墩，断面为长方形，长14米，宽3.5米，高25米。

上部结构桥面和下部结构桥墩均采用C50混凝土，预应力钢束采用Strand1860钢材。

桥梁基本数据如下：桥梁类型 : 三跨预应力箱型连续梁桥(FCM)桥梁长度 : L =46 + 80 + 46 = 172 m桥梁宽度 : B = 20 m (单向4车道)斜交角度 : 90˚(正桥)桥梁正视图桥梁轴测图2．箱梁设计主桥箱梁设计为单箱单室断面，箱梁顶板宽20m，底板宽14m，支点处梁高为h支= (1/15 ~ 1/18)L中= 4.44 ~5.33m，取h支=5.0m，高跨比为1/16，跨中梁高为h中= (1/1.5~1/2.5) h 支= 2~ 3.33m，取h中=2.30m，其间梁底下缘按二次抛物线曲线变化。

箱梁顶板厚为27.5cm。

底板厚根部为54cm，跨中为27cm，其间分段按直线变化，边跨支点处为80cm，腹板厚度为80cm 具体尺寸如下图所示：箱梁断面图连续梁由两个托架浇筑的墩顶0号梁段、在两个主墩上按“T构”用挂篮分段对称悬臂浇筑的梁端、吊架上浇筑的跨中合拢梁段及落地支架上浇筑的边跨现浇梁段组成， 0号梁段长2m ，两个“T构”的悬臂各分为9段梁段，累计悬臂总长38m 。

全桥共有一个2m 长的主跨跨中合拢梁段和两个2m 长的边跨合拢梁段。

两个边跨现浇梁段各长4m ，梁高相同。

Civil Designer连续梁-弯桥-跟随例题2014年4月23日北京迈达斯技术有限公司目录一、CDN模型及分析结果导入 (1)二、定义构件 (1)三、项目设计 (2)四、查看结果 (3)五、结果调整—调束 (4)六、结果调整—调筋 (6)七、柱的设计 (8)八、更新模型数据至Civil (9)一、CDN模型及分析结果导入1.运行midas Civil，打开模型“连续梁-弯桥-演示”，点击运行分析（点或者按F5键）；2.点击主菜单PSC（设计）>CDN>创建新项目（或点击创建新项目并执行设计）；3.在CDN中，点击模型>保存，将模型保存以“连续梁-弯桥-演示”保存；Tips：也可以通过Civil>导出模型和分析结果文件导出模型文件*.mct以及分析结果文件*.mrb后，打开midas CDN软件，模型>导入>导入Civil模型和结果文件（*.mct,*.mrb）。

二、定义构件1.点击主菜单模型>自动，选择目标点击全部选择，勾选名称，可以自定义构件的名称，验算位置选择各段，点击确认；（也可以手动定义构件，点击模型>手动，手动选择单元进行构件定义，并定义该构件的名称以及类型，点击确认；或者根据构件的类型进行构件定义，点击模型>类型，选择目标以及类型（梁、柱、基础、任意），点击确认；）Tips：定义构件可以选择三种方式：自动、手动、类型，定义好构件之后可以通过手动方式对已定义好的构件进行重新定义，在左侧工作树中显示定义完成的构件，可勾选是否显示或修改构件名称、类型等等，同时模型以定义完成的构件模式显示。

三、项目设计1.点击主菜单RC/PSC设计>设置，设置“设计参数”“验算选项”，验算选项部分勾选全选，该菜单整合了RC和PSC设计参数，以及按规范要求的验算选项；2.点击RC/PSC设计>生成，将Civil中的荷载组合完全导入至CDN中，同时，按承载能力、正常使用、弹性阶段优化荷载组合分类；（如未导入荷载组合，亦可点击自动生成，选择设计规范，自动生成荷载组合）3．点击RC/PSC设计>运行，选择目标完成设计；Tips:在初次设计时，也可以进行“一键设计”，无需定义构件，默认按每个单元即是一个构件进行快速设计，直接点击“RC/PSC>运行”即可;如果需要修改构件的设计参数，点击RC/PSC设计>参数。

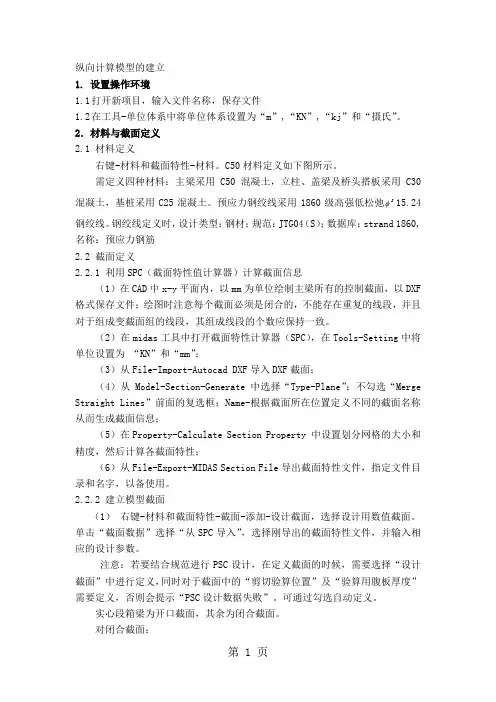

纵向计算模型的建立1.设置操作环境1.1打开新项目，输入文件名称，保存文件1.2在工具-单位体系中将单位体系设置为“m”,“KN”,“kj”和“摄氏”。

2．材料与截面定义2.1 材料定义右键-材料和截面特性-材料。

C50材料定义如下图所示。

需定义四种材料：主梁采用C50混凝土，立柱、盖梁及桥头搭板采用C30混凝土，基桩采用C25混凝土。

预应力钢绞线采用1860级高强低松弛s 15.24钢绞线。

钢绞线定义时，设计类型：钢材；规范：JTG04（S）；数据库：strand 1860,名称：预应力钢筋2.2 截面定义2.2.1 利用SPC（截面特性值计算器）计算截面信息（1）在CAD中x-y平面内，以mm为单位绘制主梁所有的控制截面，以DXF 格式保存文件；绘图时注意每个截面必须是闭合的，不能存在重复的线段，并且对于组成变截面组的线段，其组成线段的个数应保持一致。

（2）在midas工具中打开截面特性计算器（SPC），在Tools-Setting中将单位设置为“KN”和“mm”；（3）从File-Import-Autocad DXF导入DXF截面；（4）从Model-Section-Generate中选择“Type-Plane”；不勾选“Merge Straight Lines”前面的复选框；Name-根据截面所在位置定义不同的截面名称从而生成截面信息；（5）在Property-Calculate Section Property 中设置划分网格的大小和精度，然后计算各截面特性；（6）从File-Export-MIDAS Section File导出截面特性文件，指定文件目录和名字，以备使用。

2.2.2 建立模型截面（1）右键-材料和截面特性-截面-添加-设计截面，选择设计用数值截面。

单击“截面数据”选择“从SPC导入”，选择刚导出的截面特性文件，并输入相应的设计参数。

注意：若要结合规范进行PSC设计，在定义截面的时候，需要选择“设计截面”中进行定义，同时对于截面中的“剪切验算位置”及“验算用腹板厚度”需要定义，否则会提示“PSC设计数据失败”。

连续梁有限元分析案例学号：姓名:班级:联系方式:目录目录 (1)1 工程概况 (2)1.1 桥梁基本概况 (2)1.2 主要材料及参数 (2)1.3 设计荷载取值 (2)2 建模内容 (4)2.1 组的定义 (4)2.2 施工阶段的定义 (4)2.3 预应力布置 (5)3 结果分析 (14)3.1 成桥阶段的结果 (14)3.1.1 成桥阶段的支座反力 (14)3.1.2成桥后结构的竖向位移 (14)3.1.3 成桥阶段结构的弯矩 (15)3.1.4 成桥阶段的应力 (15)3.2 PSC设计结果 (15)3.2.1 施工阶段法向压应力验算 (15)3.2.2使用阶段正截面压应力验算 (16)3.2.3 使用阶段正截面抗弯验算 (17)第一章工程概况1.1 桥梁基本概况（1）桥梁跨径布置：4×30m=120m；（2）桥梁宽度：0.25m（栏杆）+2.5m（人行道）+15.0m（机动车道）+2.5m（人行道）+0.25m（栏杆）=20.5m；（3）主梁高度：1.6m，支座处实体段为1.8m；（4）行车道数：双向四车道+2人行道；（5）桥梁横坡：机动车道向外1.5%，人行道向内1.5%；（6）施工方法：逐跨现浇法。

1.2 主要材料及参数（1）混凝土选用C50混凝土，其力学指标见表1-1。

（2）预应力筋选用直径为15.24mm的低松弛钢绞线，其力学指标见表1-2。

1.3 设计荷载取值（1）恒载m；二期恒载（人行道、护栏、主要包括材料重量，混凝土容重：25KN/3桥面铺装等）合计：85KN/m；（2）活载：车辆荷载：公路I级人群荷载：3KN/m2；（3）温度力系统升温25℃，系统降温-15℃第二章 MIDAS建模2.1 组的定义见图2.1所示。

结构组8个，跨1包含单元1-24，跨2包含单元25-43，垮3包含单元44-62，跨4包含单元63-78；支架1包含节点80-104，支架2包含单元104-123，支架3包含单元123-142，支架4包含单元142-158。
