midas连续梁桥设计专题

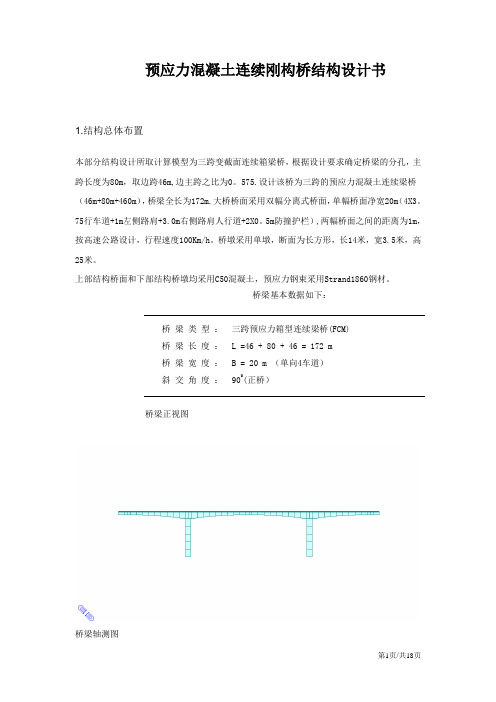

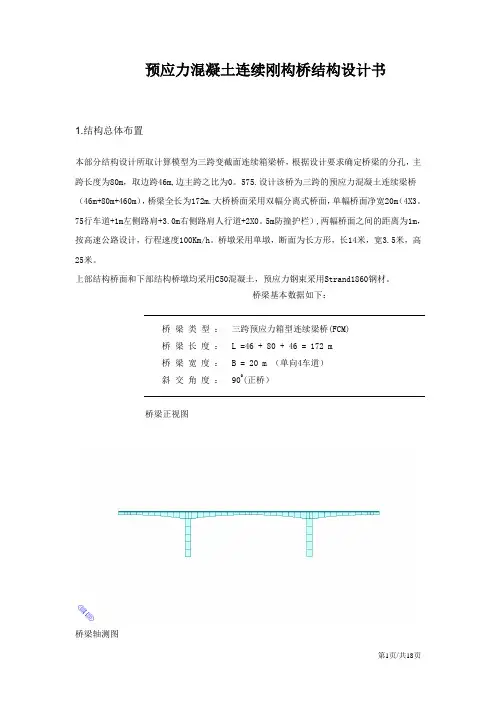

预应力混凝土连续刚构桥结构设计书1.结构总体布置本部分结构设计所取计算模型为三跨变截面连续箱梁桥，根据设计要求确定桥梁的分孔，主跨长度为80m，取边跨46m,边主跨之比为0。

575.设计该桥为三跨的预应力混凝土连续梁桥（46m+80m+460m），桥梁全长为172m.大桥桥面采用双幅分离式桥面，单幅桥面净宽20m（4X3。

75行车道+1m左侧路肩+3.0m右侧路肩人行道+2X0。

5m防撞护栏）,两幅桥面之间的距离为1m，按高速公路设计，行程速度100Km/h。

桥墩采用单墩，断面为长方形，长14米，宽3.5米，高25米。

上部结构桥面和下部结构桥墩均采用C50混凝土，预应力钢束采用Strand1860钢材。

桥梁基本数据如下：桥梁类型：三跨预应力箱型连续梁桥(FCM)桥梁长度： L =46 + 80 + 46 = 172 m桥梁宽度： B = 20 m （单向4车道）斜交角度： 90˚(正桥）桥梁正视图桥梁轴测图2．箱梁设计主桥箱梁设计为单箱单室断面，箱梁顶板宽20m，底板宽14m，支点处梁高为h支= (1/15 ~ 1/18)L中= 4.44 ~5.33m，取h支=5.0m，高跨比为1/16，跨中梁高为h中= (1/1。

5~1/2。

5) h支= 2～ 3.33m，取h中=2.30m，其间梁底下缘按二次抛物线曲线变化。

箱梁顶板厚为27.5cm。

底板厚根部为54cm，跨中为27cm,其间分段按直线变化,边跨支点处为80cm，腹板厚度为80cm具体尺寸如下图所示：箱梁断面图连续梁由两个托架浇筑的墩顶0号梁段、在两个主墩上按“T构”用挂篮分段对称悬臂浇筑的梁端、吊架上浇筑的跨中合拢梁段及落地支架上浇筑的边跨现浇梁段组成， 0号梁段长2m ，两个“T构”的悬臂各分为9段梁段，累计悬臂总长38m 。

全桥共有一个2m 长的主跨跨中合拢梁段和两个2m 长的边跨合拢梁段。

两个边跨现浇梁段各长4m ，梁高相同。

主墩墩顶箱梁综合考虑受力和变形情况箱梁内各设柔性横隔板2道，边墩顶各设横隔板一道.为满足施工和管理需要，在每道横隔板出均设置了人洞.同时为保持箱内干燥，在箱梁根部区段底板上设有排水口.3．荷载参数3。

4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。

建立斜连续梁结构模型的详细步骤如下。

1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析页脚内容1概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。

同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。

本文中的例子采用一座4×30m的连续梁结构（如图1所示）。

1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向内1.5％；施工方法：满堂支架施工；页脚内容2图1 1/2全桥立面图和1.6m标准断面页脚内容32、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa张拉控制应力：1395 MPa热膨胀系数：0.000012页脚内容42.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。

4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。

建立斜连续梁结构模型的详细步骤如下。

1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。

同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。

本文中的例子采用一座4×30m的连续梁结构（如图1所示）。

1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向内1.5％；施工方法：满堂支架施工；图1 1/2全桥立面图和1.6m标准断面2、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa张拉控制应力：1395 MPa热膨胀系数：0.0000122.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。

Integrated Solution System for Bridge and Civil Strucutres目录一、剪力-柔性梁格理论1. 纵梁抗弯刚度.......................................................................32.横梁抗弯刚度....................................................................... 43.纵梁、横梁抗弯刚度........................................................... 44.虚拟边构件及横向构件刚度.. (5)三、采用梁格建模助手生成梁格模型二、单梁、梁格模型多支座反力与实体模型结果比较1. 前言.......................................................................................72. 结构概况...............................................................................73. 梁格法建模助手建模过程及功能亮点...............................114. 修改梁格..............................................................................225. 在自重、偏载作用下与FEA 实体模型结果比较. (24)四、结合规范进行PSC 设计1.纵梁抗弯刚度【强制移轴（上部结构中性轴）法】一、剪力-柔性梁格理论a.各纵梁中性轴与上部结构中性轴基本重合b.强制移轴，使各纵梁中性轴与上部结构中性轴基本重合，等效纵梁抗弯刚度2.横向梁格抗弯刚度3.纵梁、横梁抗扭刚度4.虚拟边构件及横向构件刚度此处d’为顶板厚度。

Civil Designer连续梁-弯桥-跟随例题2014年4月23日北京迈达斯技术有限公司目录一、CDN模型及分析结果导入 (1)二、定义构件 (1)三、项目设计 (2)四、查看结果 (3)五、结果调整—调束 (4)六、结果调整—调筋 (6)七、柱的设计 (8)八、更新模型数据至Civil (9)一、CDN模型及分析结果导入1.运行midas Civil，打开模型“连续梁-弯桥-演示”，点击运行分析（点或者按F5键）；2.点击主菜单PSC（设计）>CDN>创建新项目（或点击创建新项目并执行设计）；3.在CDN中，点击模型>保存，将模型保存以“连续梁-弯桥-演示”保存；Tips：也可以通过Civil>导出模型和分析结果文件导出模型文件*.mct以及分析结果文件*.mrb后，打开midas CDN软件，模型>导入>导入Civil模型和结果文件（*.mct,*.mrb）。

二、定义构件1.点击主菜单模型>自动，选择目标点击全部选择，勾选名称，可以自定义构件的名称，验算位置选择各段，点击确认；（也可以手动定义构件，点击模型>手动，手动选择单元进行构件定义，并定义该构件的名称以及类型，点击确认；或者根据构件的类型进行构件定义，点击模型>类型，选择目标以及类型（梁、柱、基础、任意），点击确认；）Tips：定义构件可以选择三种方式：自动、手动、类型，定义好构件之后可以通过手动方式对已定义好的构件进行重新定义，在左侧工作树中显示定义完成的构件，可勾选是否显示或修改构件名称、类型等等，同时模型以定义完成的构件模式显示。

三、项目设计1.点击主菜单RC/PSC设计>设置，设置“设计参数”“验算选项”，验算选项部分勾选全选，该菜单整合了RC和PSC设计参数，以及按规范要求的验算选项；2.点击RC/PSC设计>生成，将Civil中的荷载组合完全导入至CDN中，同时，按承载能力、正常使用、弹性阶段优化荷载组合分类；（如未导入荷载组合，亦可点击自动生成，选择设计规范，自动生成荷载组合）3．点击RC/PSC设计>运行，选择目标完成设计；Tips:在初次设计时，也可以进行“一键设计”，无需定义构件，默认按每个单元即是一个构件进行快速设计，直接点击“RC/PSC>运行”即可;如果需要修改构件的设计参数，点击RC/PSC设计>参数。

第1章89#～92#预应力砼连续梁桥1.1结构设计简述本桥为27+27+25.94现浇连续箱梁，断面型式为弧形边腹板大悬臂断面，根据道路总体布置要求，主梁上下行为整体断面，变宽度32.713m -35m，单箱5室结构变截面。

箱梁顶板厚度为0.22m，底板厚度0.2m；支点范围腹板厚度0.7m，跨中范围腹板厚度0.4m。

主梁单侧悬臂长度为 4.85m，箱梁悬臂端部厚度为0.2m，悬臂沿弧线一直延伸至主梁底板。

主梁两侧悬臂设置0.1m后浇带，与防撞护栏同期进行浇筑。

本桥平、立面构造及断面形式如图11.1.1和图11.1.2所示。

图11.1.1 箱梁构造图图11.1.2 箱梁断面图纵向预应力采用φs15.2高强度低松弛钢绞线(Ⅱ级)(GB/T5224-1995)，标准强f=1860MPa。

中支点断面钢束布置如图11.1.3所示。

度pk图11.1.3 中支点断面钢束布置图主要断面预应力钢束数量如下表墩横梁预应力采用采用φs15－19，单向张拉，如下图。

1.2主要材料1.2.1主要材料类型(1) 混凝土：主梁采用C50砼；(2) 普通钢筋：R235、HRB335钢筋；(3) 预应力体系：采用φs15.2高强度低松弛钢绞线(Ⅱ级)(GB/T5224-1995)，标准强度f=1860MPa；预应力锚具采用符合GB/T14370-2002《预应力筋锚具、pk夹具和连接器》中Ⅰ类要求的优质锚具；波纹管采用符合JT/T529-2004标准的塑料波纹管。

1.2.2主要材料用量指标本桥上部结构主要材料用量指标如表11.2.2-1所示，表中材料指标均为每平米桥面的用量。

表11.2.2-1 上部结构主要材料指标1.3结构计算分析1.3.1计算模型结构计算模型如下图所示。

图11.3.1-1 结构模型图有效分布宽度0.50.60.70.80.912.255.49.0612.916.819.523.22730.834.337.140.94447.551.155.158.662.565.168.972.776.179.4坐标Iyy 系数图11.3.1-2 箱梁抗弯刚度折减系数示意图1.3.2 支座反力计算本桥各桥墩均设三支座。
