机械制图习题集-附带答案

机械制图练习题库含答案一、单选题（共26题，每题1分，共26分）1.视图内作旋转剖面时外形轮廓用( )。

A、点线画出B、细实线C、实线D、虚线正确答案：B2.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、4B、3C、2D、1正确答案：D3.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、平行线C、一般位置直线D、倾斜线正确答案：B4.基本视图的个数（）。

A、3B、6C、4D、5正确答案：B5.具有过盈的配合称为（）。

A、间隙配合B、过渡配合C、过盈配合D、不明确性质正确答案：C6.在绘制草图时，线条加深的顺序是（）。

A、先加深圆或圆弧后加深直线;B、先注尺寸和写字后加深图形;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：A7.按螺纹的用途可分为联结螺纹、和（）螺纹。

B、梯形C、普通D、运动正确答案：A8.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、简化画法D、省略画法正确答案：C9.如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用（）视图。

A、半剖B、全剖C、阶梯剖D、局部剖正确答案：C10.根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图样B、图纸C、图幅D、图形正确答案：A11.细点画线不能表达以下哪种结构（）。

A、轴线B、对称中心线C、分度圆D、轨迹线正确答案：D12.在投影体系中平行于 W 面倾斜于V面的直线，称为（）。

A、水平线B、正平线C、侧垂线D、侧平线正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点C、三点D、一点正确答案：A14.Α3 图纸的大小为（）。

A、841×594B、210×297C、420×297D、841×595正确答案：C15.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

机械制图练习题（附答案）一、单选题（共26题，每题1分，共26分）1.在三维坐标系中，Y 轴代表（）方向尺寸A、高度B、宽度C、长度D、厚度正确答案：B2.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.具有间隙的配合称为（）。

A、间隙配合B、过渡配合C、过盈配合D、不明确性质正确答案：A4.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A5.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、新宋B、方正舒体C、隶书D、长仿宋正确答案：D6.通过测量获得的某一孔、轴的尺寸称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：C7.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C9.对中符号用（）绘制，一般深入图框内部5mm。

A、粗实线B、波浪线C、细实线D、一般为点画线正确答案：A10.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、全剖B、局部剖C、半剖D、阶梯剖正确答案：A12.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、斜视图D、向视图正确答案：B13.表示组合体各组成部分相对位置的尺寸（）。

A、定位尺寸B、参考尺寸C、定形尺寸D、总体尺寸正确答案：A14.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部放大图B、局部视图C、半剖视图D、全剖视图正确答案：B15.当孔的公差带完全在轴的公差带之上时，属于（）配合。

机械制图习题及答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、收缩性C、统一性D、特殊性正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、全剖视图B、局部放大图C、半剖视图D、局部视图正确答案：B3.绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、中间、连接、已知B、中间、已知、连接C、连接、已知、中间D、已知、中间、连接正确答案：D4.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、缩小画法B、简化画法C、省略画法D、放大画法正确答案：B5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、六C、三D、四正确答案：C6.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、半剖D、阶梯剖正确答案：B7.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、细实线B、波浪线C、粗实线D、点画线正确答案：A8.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A9.三投影面体系中的三个投影面互相（）A、倾斜B、交叉C、平行D、垂直正确答案：D10.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于oy轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于ox轴正确答案：D11.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：A12.将视图放大或缩小时最适宜的工具为( )。

A、分度器B、比例分规C、点圆规D、直角规正确答案：B13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.俯、左视图之间的投影关系为：（）。

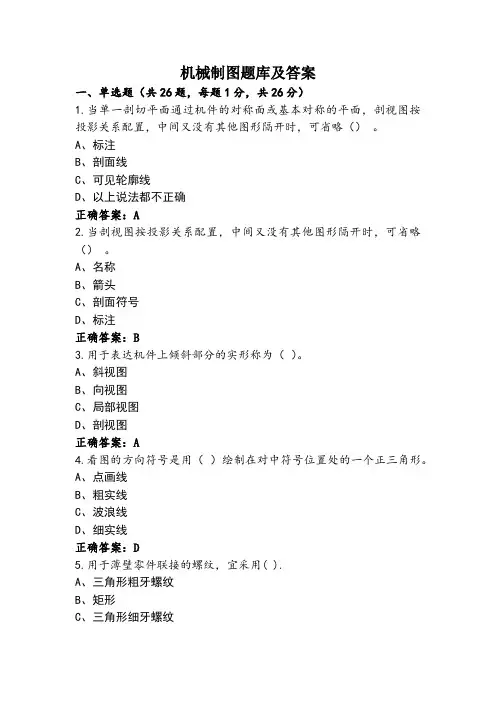

机械制图题库及答案一、单选题（共26题，每题1分，共26分）1.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A2.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B3.用于表达机件上倾斜部分的实形称为（）。

A、斜视图B、向视图C、局部视图D、剖视图正确答案：A4.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、点画线B、粗实线C、波浪线D、细实线正确答案：D5.用于薄壁零件联接的螺纹，宜采用( ).A、三角形粗牙螺纹B、矩形C、三角形细牙螺纹D、梯形螺纹正确答案：C6.比例是指图样中（）相应要素的线性尺寸之比。

A、图形与实物B、实物与图形C、图形与图形D、以上说法都不对正确答案：A7.向视图的箭头应尽量配置到（）。

A、主视图B、后视图C、右视图D、左视图正确答案：A8.在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A9.细点画线不能表达以下哪种结构（）。

A、轨迹线B、轴线C、分度圆D、对称中心线正确答案：A10.Α0 图纸的大小为Β×L：（）A、420×297B、841×1189C、841×594D、210×297正确答案：B11.标注尺寸的基本要求是（）。

A、正确、完整、清晰B、美观、合理、清晰C、正确、美观、清晰D、合理、完整、美观正确答案：A12.侧面投影积聚成一条直线的平面是（）。

A、正垂面B、铅垂面C、侧平面D、侧垂面正确答案：D13.在空间既不平行也不相交的两直线，叫（）直线。

A、垂直B、相交C、平行D、交叉正确答案：D14.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。

A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。

A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。

A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。

A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

机械制图习题（含答案）一、单选题（共26题，每题1分，共26分）1.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A2.与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A3.点的正面投影和侧面投影的连线（）。

A、平行于ox 轴B、垂直于 oz 轴C、垂直于 OY 轴D、垂直于 ox 轴正确答案：B4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、3B、4C、2.5D、2正确答案：D5.点的x坐标越大，其位置越靠（）。

A、左B、前C、右D、后正确答案：A6.如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、平行C、异面D、交叉正确答案：B7.一对互相啮合的齿轮它们的（）必须相等。

A、分度圆直径B、模数和压力角C、模数和齿数D、齿数正确答案：B8.主视图与俯视图（）。

A、宽不等B、高平齐C、宽相等D、长对正正确答案：D9.切割立体的平面称为（）。

A、截交线B、截平面C、截切体D、截断面正确答案：B10.一般位置平面对于三个投影面的投影特性为（）。

A、真实性B、没变化C、积聚性D、收缩性正确答案：D11.已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A12.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、表面螺纹B、标准螺纹C、外螺纹D、内螺纹正确答案：C13.齿轮属于（）。

A、标准件B、零部件C、常用件D、一般零件正确答案：C14.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、六C、五D、四正确答案：A15.水平面在侧投影面的投影特性为（ )。

A、积聚性B、收缩性C、类似性D、真实性正确答案：A16.Α4 图纸的大小为Β×L：（）A、420×297B、841×1189C、210×297D、841×594正确答案：C17.逆时针旋入的螺纹为（）。

机械制图试题库及答案一、选择题1. 在机械制图中，下列哪个视图表示物体从前向后观察得到的图形？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A. 主视图2. 下列哪种线条表示物体的可见轮廓线？A. 虚线B. 实线C. 点划线D. 双点划线答案：B. 实线3. 下列哪种比例尺表示实际尺寸与绘图尺寸之间的比例关系？A. 1:1B. 1:2C. 2:1D. 1:10答案：A. 1:14. 下列哪种符号表示物体的对称中心线？A. 虚线B. 实线C. 点划线D. 双点划线答案：C. 点划线5. 下列哪种符号表示物体的剖切面？A. 虚线B. 实线C. 点划线D. 双点划线答案：D. 双点划线二、填空题1. 在机械制图中，主视图、俯视图和左视图构成了物体的三视图。

2. 在机械制图中，实线表示物体的可见轮廓线，虚线表示物体的不可见轮廓线。

3. 在机械制图中，比例尺表示实际尺寸与绘图尺寸之间的比例关系。

4. 在机械制图中，点划线表示物体的对称中心线，双点划线表示物体的剖切面。

5. 在机械制图中，尺寸标注是表示物体尺寸的重要手段。

三、简答题1. 简述机械制图的基本要求。

答案：机械制图的基本要求包括：图形准确、尺寸清晰、线条规范、标注完整、布局合理等。

2. 简述机械制图中三视图的作用。

答案：机械制图中三视图的作用是：主视图表示物体从前向后观察得到的图形，俯视图表示物体从上向下观察得到的图形，左视图表示物体从左向右观察得到的图形。

通过三视图可以全面了解物体的形状和结构。

3. 简述机械制图中尺寸标注的方法。

答案：机械制图中尺寸标注的方法包括：标注物体的长度、宽度、高度等尺寸，使用适当的符号和单位，确保尺寸标注清晰、准确。

4. 简述机械制图中线条的类型及其作用。

答案：机械制图中线条的类型包括：实线、虚线、点划线、双点划线等。

实线表示物体的可见轮廓线，虚线表示物体的不可见轮廓线，点划线表示物体的对称中心线，双点划线表示物体的剖切面。

机械制图试题库及答案一、选择题1. 下列哪个投影面是机械制图中的正投影面？A. 水平面B. 正立面C. 侧立面D. 斜立面答案：B2. 在机械制图中，下列哪个比例尺是标准的比例尺？A. 1:1B. 1:2C. 1:10D. 1:100答案：C3. 下列哪个符号表示剖面线？A. 断面线B. 虚线C. 点划线D. 粗实线答案：A4. 在三视图表示法中，下列哪个视图表示物体的左侧？A. 主视图B. 俯视图C. 左视图D. 右视图答案：C二、填空题5. 机械制图中，视图分为______视图和______视图。

答案：基本视图、辅助视图6. 在机械制图中，尺寸标注的基本要素包括______、______和______。

答案：尺寸数字、尺寸线、尺寸界线7. 在机械制图中，常用的标注方法有______标注、______标注和______标注。

答案：线性标注、径向标注、角度标注三、判断题8. 在机械制图中，主视图表示物体的前面。

（）答案：正确9. 在机械制图中，尺寸标注应尽量标注在视图内部。

（）答案：错误10. 在机械制图中，剖面线应与轮廓线平行。

（）答案：错误四、简答题11. 简述机械制图中尺寸标注的基本原则。

答案：尺寸标注的基本原则包括以下几点：（1）尺寸标注应清晰、准确、易于理解。

（2）尺寸标注应尽量标注在视图外部，避免标注在视图内部。

（3）尺寸标注应尽量标注在轮廓线之外，避免标注在轮廓线内部。

（4）尺寸标注应遵循从大到小的顺序，先标注主要尺寸，再标注辅助尺寸。

12. 简述机械制图中三视图的表示方法。

答案：机械制图中的三视图表示法包括以下几种：（1）主视图：表示物体的前面，通常位于图纸的左侧。

（2）俯视图：表示物体的上面，通常位于图纸的上方。

（3）左视图：表示物体的左侧，通常位于图纸的右侧。

三视图之间通过投影关系相互联系，可以全面表示物体的形状和尺寸。

五、绘图题13. 绘制下列零件的三视图（主视图、俯视图、左视图）：一个长方体，长10cm，宽8cm，高6cm。
