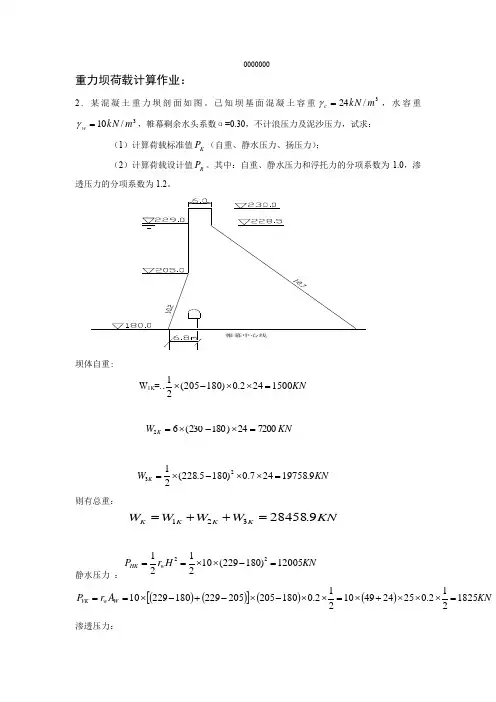

混凝土重力坝自重荷载计算
混凝土重力坝自重荷载计算是指对于水利工程、电力工程等领域
中的混凝土重力坝，通过考虑自身结构的质量、空间分布特性等，计
算其自重荷载的大小及其分布规律。
该计算主要包括以下步骤：
1.测量混凝土重力坝的实际结构参数，包括尺寸、形状、体积等。
2.根据混凝土重力坝的实际密度，计算其总质量，包括坝体、水闸、溢洪道等结构的总质量。
3.根据混凝土重力坝的总质量，分析其在水平、竖直方向上的分
布特性及影响因素，确定其自重荷载分布规律。
4.考虑混凝土重力坝内部重心的位置，以及与其它构件的相对位置，进一步修正自重荷载分布规律。
5.根据混凝土重力坝对地基所施加的自重荷载及外部荷载，综合
计算其受力特性，为后续设计和施工提供基础数据。
需要指出的是，混凝土重力坝自重荷载计算过程中需要考虑多种
因素，包括工程环境、材料特性、结构形式等，因此需要在现场实地
勘探、测试的基础上，开展科学、全面、系统的计算。

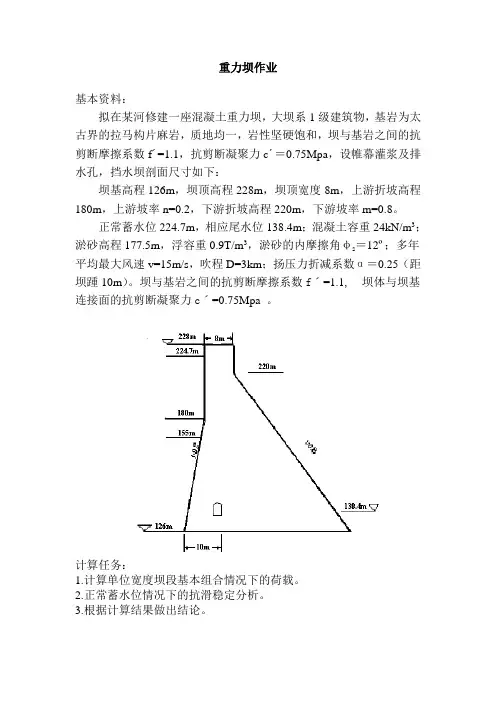

重力坝作业
基本资料：
拟在某河修建一座混凝土重力坝，大坝系1级建筑物，基岩为太古界的拉马构片麻岩，质地均一，岩性坚硬饱和，坝与基岩之间的抗剪断摩擦系数f´=1.1，抗剪断凝聚力c´＝0.75Mpa，设帷幕灌浆及排水孔，挡水坝剖面尺寸如下：
坝基高程126m，坝顶高程228m，坝顶宽度8m，上游折坡高程180m，上游坡率n=0.2，下游折坡高程220m，下游坡率m=0.8。
正常蓄水位224.7m，相应尾水位138.4m；混凝土容重24kN/m3；淤砂高程177.5m，浮容重0.9T/m3，淤砂的内摩擦角φs＝12º；多年平均最大风速v=15m/s，吹程D=3km；扬压力折减系数α＝0.25（距坝踵10m）。
坝与基岩之间的抗剪断摩擦系数fˊ=1.1, 坝体与坝基连接面的抗剪断凝聚力cˊ=0.75Mpa。
计算任务：
1.计算单位宽度坝段基本组合情况下的荷载。
2.正常蓄水位情况下的抗滑稳定分析。
3.根据计算结果做出结论。
网络教育学院《水工建筑物课程设计》题目：重力坝设计学习中心：专业：年级：学号：学生：指导教师：1 项目基本资料1.1 气候特征根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位 2.6 km，校核洪水位3.0 km 。
最大冻土深度为1.25m。
河流结冰期平均为150天左右，最大冰厚1.05m。
1.2 工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。
（2）河床：岩面较平整。
冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。
坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。
（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。
1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足砼重力坝要求。
1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。
②正常蓄水位：80.0m。
注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。
表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
1.3大坝设计概况1.3.1工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。
根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。
枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。
