微带电桥合路器

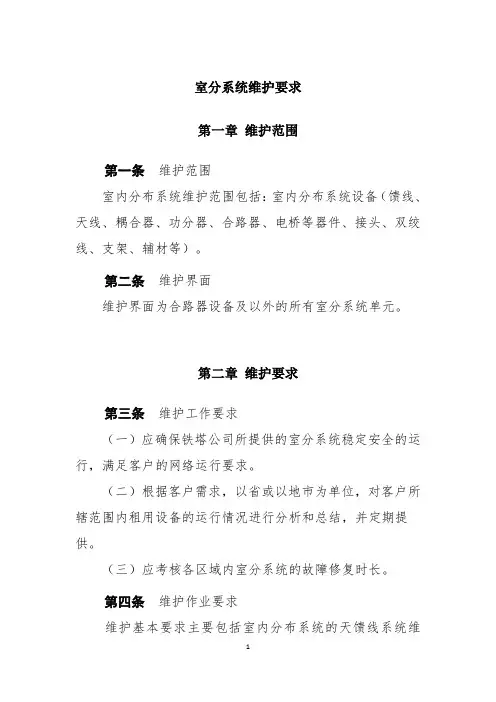

室分系统维护要求第一章维护范围第一条维护范围室内分布系统维护范围包括：室内分布系统设备（馈线、天线、耦合器、功分器、合路器、电桥等器件、接头、双绞线、支架、辅材等）。

第二条维护界面维护界面为合路器设备及以外的所有室分系统单元。

第二章维护要求第三条维护工作要求（一）应确保铁塔公司所提供的室分系统稳定安全的运行，满足客户的网络运行要求。

（二）根据客户需求，以省或以地市为单位，对客户所辖范围内租用设备的运行情况进行分析和总结，并定期提供。

（三）应考核各区域内室分系统的故障修复时长。

第四条维护作业要求维护基本要求主要包括室内分布系统的天馈线系统维护、运行环境维护、系统性能测试及相关的工程图纸信息维护等，具体要求见表2-1，各省分公司可根据省内实际情况自行调整维护巡检周期。

表2-1 室分系统日常维护作业要求第五条故障处理基本原则（一）室分系统发生故障后，应立即做出反应，无特殊情况下维护人员在2小时内赶到现场进行抢修。

（二）涉及到与信源相关的疑难故障，需与运营商进行沟通并做好沟通记录，共同分析故障原因进行故障处理。

（三）室分系统故障处理流程参见附录3。

第三章维护工具及仪表配置要求第六条维护工具及仪表配置要求（一）根据业务需求，以地市为单位按需配置仪表，仪表功能包括但不限于测试驻波比、天线口功率等。

（二）室分上站维护需配置的工具仪表如表3-1所示：表3-1 室分维护工具仪表配置（三）仪器仪表及维护工具使用要求如下：1.仪器仪表及维护工具不用时应整齐存放在仪器仪表柜或仪器仪表箱内，做好清洁维护和防尘防潮工作，保持仪器仪表完整良好的工作状态。

2.必须遵照说明书和有关操作规程，正确使用各类仪器仪表和维护设施工具，确保人身和设备安全。

附录1：覆盖效果测试要求1.测试方法在不同网络制式下用手机测试并记录接收信号电平。

2．测试要求查看相关设计文档，了解室分系统的覆盖范围，选择合适的测试路线，以步行速度按照测试路线进行测试。

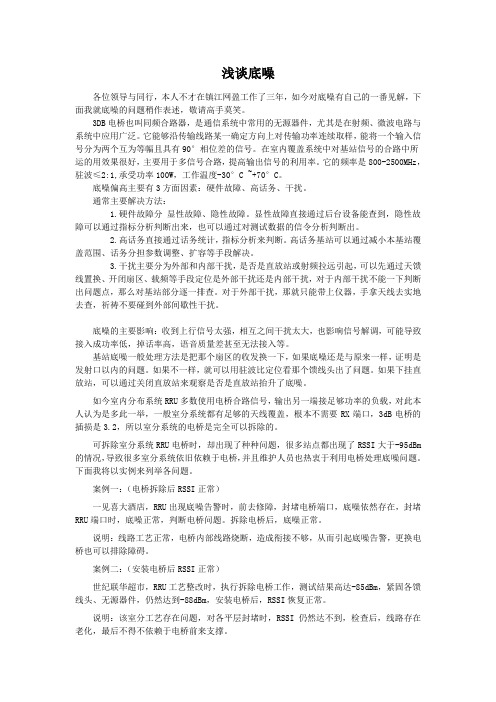

浅谈底噪各位领导与同行，本人不才在镇江网盈工作了三年，如今对底噪有自己的一番见解，下面我就底噪的问题稍作表述，敬请高手莫笑。

3DB电桥也叫同频合路器，是通信系统中常用的无源器件，尤其是在射频、微波电路与系统中应用广泛。

它能够沿传输线路某一确定方向上对传输功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。

在室内覆盖系统中对基站信号的合路中所运的用效果很好，主要用于多信号合路，提高输出信号的利用率。

它的频率是800-2500MHz，驻波≤2:1,承受功率100W，工作温度-30°C ~+70°C。

底噪偏高主要有3方面因素：硬件故障、高话务、干扰。

通常主要解决方法：1.硬件故障分显性故障、隐性故障。

显性故障直接通过后台设备能查到，隐性故障可以通过指标分析判断出来，也可以通过对测试数据的信令分析判断出。

2.高话务直接通过话务统计，指标分析来判断。

高话务基站可以通过减小本基站覆盖范围、话务分担参数调整、扩容等手段解决。

3.干扰主要分为外部和内部干扰，是否是直放站或射频拉远引起，可以先通过天馈线置换、开闭扇区、载频等手段定位是外部干扰还是内部干扰，对于内部干扰不能一下判断出问题点，那么对基站部分逐一排查。

对于外部干扰，那就只能带上仪器，手拿天线去实地去查，祈祷不要碰到外部间歇性干扰。

底噪的主要影响：收到上行信号太强，相互之间干扰太大，也影响信号解调，可能导致接入成功率低，掉话率高，语音质量差甚至无法接入等。

基站底噪一般处理方法是把那个扇区的收发换一下，如果底噪还是与原来一样，证明是发射口以内的问题。

如果不一样，就可以用驻波比定位看那个馈线头出了问题。

如果下挂直放站，可以通过关闭直放站来观察是否是直放站抬升了底噪。

如今室内分布系统RRU多数使用电桥合路信号，输出另一端接足够功率的负载，对此本人认为是多此一举，一般室分系统都有足够的天线覆盖，根本不需要RX端口，3dB电桥的插损是3.2，所以室分系统的电桥是完全可以拆除的。

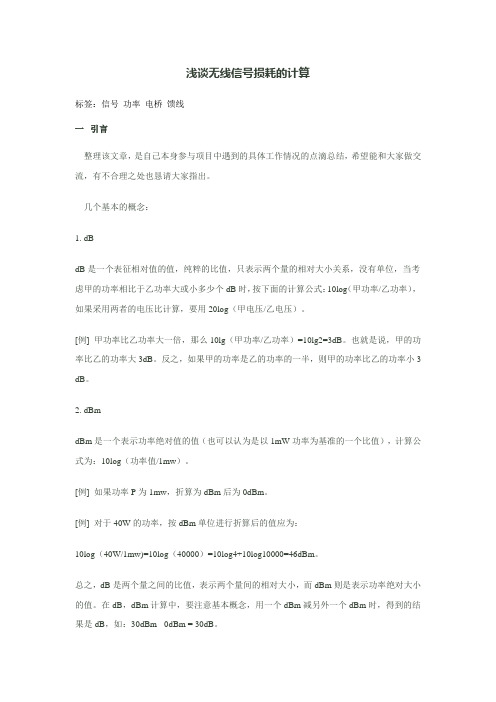

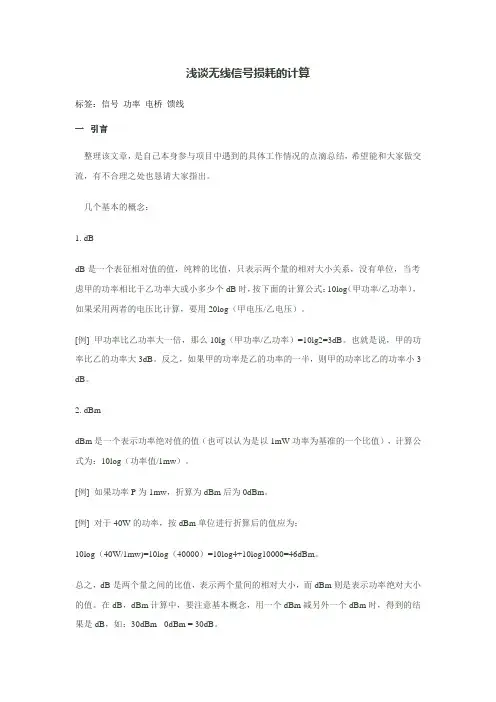

浅谈无线信号损耗的计算标签：信号功率电桥馈线一引言整理该文章，是自己本身参与项目中遇到的具体工作情况的点滴总结，希望能和大家做交流，有不合理之处也恳请大家指出。

几个基本的概念：1. dBdB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面的计算公式：10log（甲功率/乙功率），如果采用两者的电压比计算，要用20log（甲电压/乙电压）。

[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。

也就是说，甲的功率比乙的功率大3dB。

反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。

2. dBmdBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

[例] 如果功率P为1mw，折算为dBm后为0dBm。

[例] 对于40W的功率，按dBm单位进行折算后的值应为：10log（40W/1mw)=10log（40000）=10log4+10log10000=46dBm。

总之，dB是两个量之间的比值，表示两个量间的相对大小，而dBm则是表示功率绝对大小的值。

在dB，dBm计算中，要注意基本概念，用一个dBm减另外一个dBm时，得到的结果是dB，如：30dBm - 0dBm = 30dB。

一般来讲，在工程中，dBm和dBm之间只有加减，没有乘除。

而用得最多的是减法：dBm 减dBm 实际上是两个功率相除，信号功率和噪声功率相除就是信噪比（SNR）。

dBm 加dBm 实际上是两个功率相乘。

结合中兴产品RRU（无线射频单元）R8860和R8840，其中R8860典型机顶输出功率为60W，约为47.8 dBm ；R8840典型机顶输出功率为40W，为46 dBm换成dB和dBm后，原来的乘除运算为加减运算，如原来信号减小一半，在dB和dBm处理中，只需要减3就可以了：10log（0.5*甲功率/乙功率）=10log（甲功率/乙功率）+10log0.5=10log（甲功率/乙功率）-3 二线路衰减本文章中提到的信号衰减主要是机柜到天线中间的损耗，不包括在自由空间中的损耗。

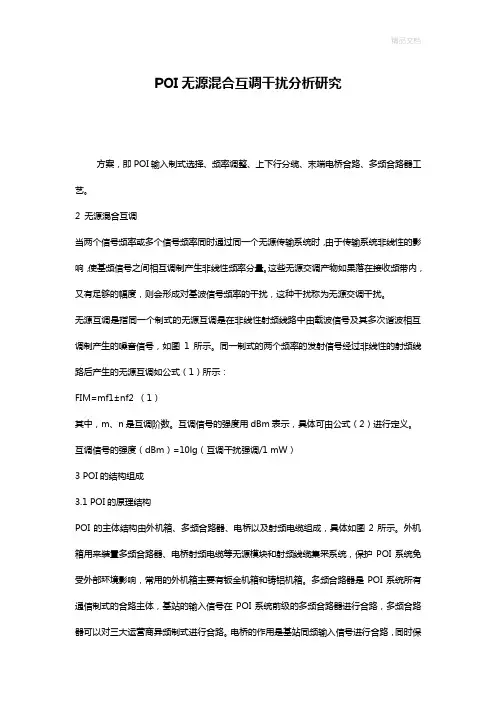

POI无源混合互调干扰分析研究方案，即POI输入制式选择、频率调整、上下行分缆、末端电桥合路、多频合路器工艺。

2 无源混合互调当两个信号频率或多个信号频率同时通过同一个无源传输系统时，由于传输系统非线性的影响，使基频信号之间相互调制产生非线性频率分量。

这些无源交调产物如果落在接收频带内，又有足够的幅度，则会形成对基波信号频率的干扰，这种干扰称为无源交调干扰。

无源互调是指同一个制式的无源互调是在非线性射频线路中由载波信号及其多次谐波相互调制产生的噪音信号，如图1所示。

同一制式的两个频率的发射信号经过非线性的射频线路后产生的无源互调如公式（1）所示：FIM=mf1±nf2 （1）其中，m、n是互调阶数。

互调信号的强度用dBm表示，具体可由公式（2）进行定义。

互调信号的强度（dBm）=10lg（互调干扰强调/1 mW）3 POI的结构组成3.1 POI的原理结构POI的主体结构由外机箱、多频合路器、电桥以及射频电缆组成，具体如图2所示。

外机箱用来装置多频合路器、电桥射频电缆等无源模块和射频线缆集采系统，保护POI系统免受外部环境影响，常用的外机箱主要有钣金机箱和铸铝机箱。

多频合路器是POI系统所有通信制式的合路主体，基站的输入信号在POI系统前级的多频合路器进行合路，多频合路器可以对三大运营商异频制式进行合路。

电桥的作用是基站同频输入信号进行合路，同时保证所有输入信号实现等幅两路输出。

射频电缆主要用于实现多频合路器和电桥等无源模块的级联。

3.2 POI的混合互调混合无源互调是指不同制式频率组合产生的无源互调，如制式一对应的下行频率为f1，制式二对应的下行频率为f2。

当f1>f2时，三阶混合互调（混合IM3）产物，频率为2×f1-f2和2×f1+f2；五阶混合互调（混合IM5）产物，频率分别是3×f1-2×f2和3×f1+2×f2；七阶混合互调（混合IM7）产物，频率分别是4×f1-3×f2和4×f1+3×f2，具体如图3所示。

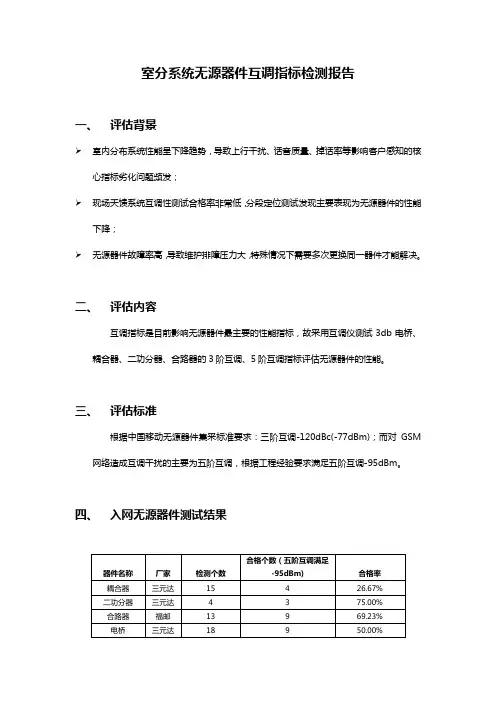

室分系统无源器件互调指标检测报告
一、评估背景
室内分布系统性能呈下降趋势，导致上行干扰、话音质量、掉话率等影响客户感知的核心指标劣化问题频发；
现场天馈系统互调性测试合格率非常低，分段定位测试发现主要表现为无源器件的性能下降；
无源器件故障率高，导致维护排障压力大，特殊情况下需要多次更换同一器件才能解决。

二、评估内容
互调指标是目前影响无源器件最主要的性能指标，故采用互调仪测试3db电桥、耦合器、二功分器、合路器的3阶互调、5阶互调指标评估无源器件的性能。

三、评估标准
根据中国移动无源器件集采标准要求：三阶互调-120dBc(-77dBm)；而对GSM 网络造成互调干扰的主要为五阶互调，根据工程经验要求满足五阶互调-95dBm。

四、入网无源器件测试结果
五、库房无源器件测试结果
目前库房只有耦合器与合路器，故只对耦合器、合路器进行了互调性检查。

检查结果如下：
耦合器抽检20个，三阶互调达标18个，合格率90.00%； 合路器抽检11个，三阶互调达标5个，合格率45.45%。

天馈系统的组成我们经常会在市区的楼顶、郊区、农村看到移动通信基站。

而天馈系统是移动基站的重要组成部分，天馈系统的配置同网络规划紧密相关。

网络规划决定了天线的布局、架设高度、天线的下倾角、增益以及分集接收方式等。

不同的覆盖区域、覆盖环境对天线系统的要求会有非常大的差异。

基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用;馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

天馈线系统是传输、发射和接收电磁波的一个重要无线设备,没有天馈线系统就没有通信。

天馈系统主要完成下列功能：对来自发信机的射频信号进行传输、发射，建立基站到移动台的下行链路；对来自移动台的上行信号进行接收、传输，建立移动台到基站的上行链路。

另外，塔放对接收到的上行信号进行了一定的放大作用。

天馈系统对基站设备还有一定的雷电保护作用。

该图是基站天馈系统示意图，其组成主要包括: 天线、馈线、跳线、塔顶放大器、防雷保护器等。

下面我们分别进行介绍：1、天线天线用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线。

2、馈线馈线是在发射设备和天线之间传输信号的主电缆，具有均匀的特性阻抗和高回损等传输特征。

按特点可以分为标准型馈线、低损耗型馈线、超柔型馈线。

目前用于移动基站的馈线主要有7/8"馈线、5/4"馈线等。

3、跳线跳线用于转接主馈缆与机柜之间及主馈缆和天线之间的转接线，用于信号的传输。

室外跳线，用于天线与7/8主馈线之间的连接，常用的跳线采用1/2”馈线，长度一般为3m。

4、合路器、电桥合路器是将两种或多种不同频段制式的信号合路的射频器件;合路器的插损一般小于0.6dB;插损是指接入某一器件而在传输线路上带来的衰减;电桥是同频段的合分路器,主要用于基站不同载频的合路。

其输入端口以及输出端端口之间的隔离度都大于20dB 以上。

5、塔顶放大器塔顶放大器，简称为塔放(TMA)，是一个低噪声放大器，安装在天线的下面，补偿上行信号在馈线中的损耗，从而降低系统的噪声系数，提高基站灵敏度，扩大上行覆盖半径。

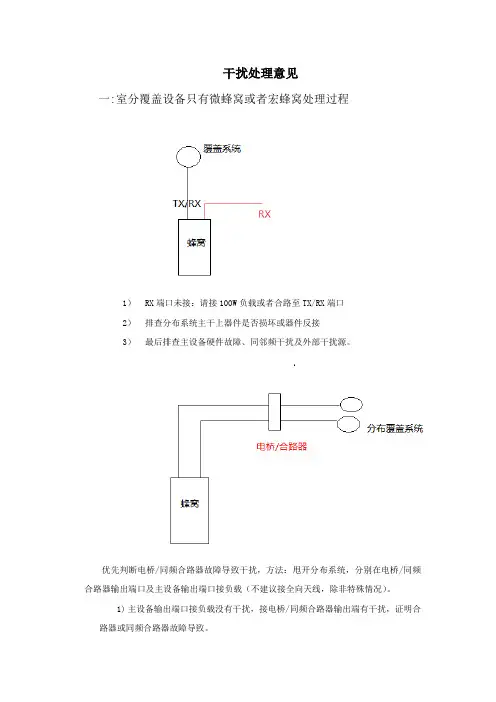

干扰处理意见一:室分覆盖设备只有微蜂窝或者宏蜂窝处理过程1）RX端口未接：请接100W负载或者合路至TX/RX端口2）排查分布系统主干上器件是否损坏或器件反接3）最后排查主设备硬件故障、同邻频干扰及外部干扰源。

优先判断电桥/同频合路器故障导致干扰，方法：甩开分布系统，分别在电桥/同频合路器输出端口及主设备输出端口接负载（不建议接全向天线，除非特殊情况）。

1)主设备输出端口接负载没有干扰，接电桥/同频合路器输出端有干扰，证明合路器或同频合路器故障导致。

2)电桥/同频合路器输出端接负载没有干扰，证明合路器或同频合路器无故障。

导致干扰的原因为主干天馈故障导致，主要排查主干上多频合路器及是否有器件反接。

3)最后排查主设备硬件故障、同邻频干扰及外部干扰源。

如图所示，严禁把全向天线作为负载使用，如有此情况请及时将全向天线更换为100W 以上负载。

二:微蜂窝或者宏蜂窝做室分信源站处理过程优先注重排查合路器、耦合器故障。

此种覆盖方式为基站耦合，一般选择6dB耦合器，器件耦合度较小，长期用在基站机架直通输出端口，故障率较高。

（利用负载分段排查）1）关闭直放站近端机，确定干扰是否为直放站所引起的。

2）关闭直放站后，干扰没有变化，请排查器件故障、主设备故障、同邻频、外部干扰源。

3）关闭直放站后，干扰消除，基本可以确定为直放站引起的干扰。

直放站引起的干扰处理：1）衰减上行（10dB叠加法），例如：原来直放站上行衰减5dB，现在调整为15 dB，联系网优确认干扰情况，以此推法，直到干扰级别降到承受范围。

2）释放上行（2dB减法），上行衰减过多会导致直放站覆盖区域上行弱（掉话、起拨困难），因此在大幅度衰减上行至无干扰后，我们要再2dB的幅度慢慢释放，与网优保持确认联系，达到即满足干扰的承受级别又不影响直放站覆盖区域的信号（上行）。

3）大幅度衰减上行参数无法降低干扰的时候，我们可以适当通过降低直放站的下行输出功率来降低干扰级别，前提是保证覆盖区域的下行信号达到通话覆盖要求。
