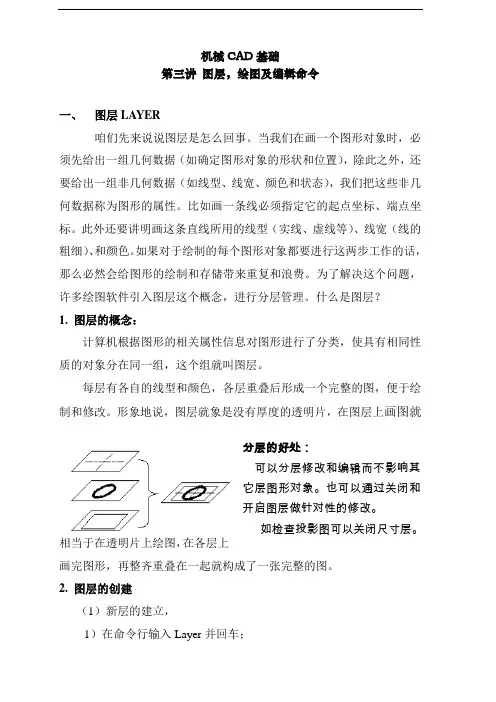

机械CAD基础第三讲图层，绘图及编辑命令一、图层LAYER咱们先来说说图层是怎么回事。

当我们在画一个图形对象时，必须先给出一组几何数据（如确定图形对象的形状和位置），除此之外，还要给出一组非几何数据（如线型、线宽、颜色和状态），我们把这些非几何数据称为图形的属性。

比如画一条线必须指定它的起点坐标、端点坐标。

此外还要讲明画这条直线所用的线型（实线、虚线等）、线宽（线的粗细）、和颜色。

如果对于绘制的每个图形对象都要进行这两步工作的话，那么必然会给图形的绘制和存储带来重复和浪费。

为了解决这个问题，许多绘图软件引入图层这个概念，进行分层管理。

什么是图层？1. 图层的概念：计算机根据图形的相关属性信息对图形进行了分类，使具有相同性质的对象分在同一组，这个组就叫图层。

每层有各自的线型和颜色，各层重叠后形成一个完整的图，便于绘制和修改。

形象地说，图层就象是没有厚度的透明片，在图层上画图就分层的好处：可以分层修改和编辑而不影响其它层图形对象。

也可以通过关闭和开启图层做针对性的修改。

如检查投影图可以关闭尺寸层。

相当于在透明片上绘图，在各层上画完图形，再整齐重叠在一起就构成了一张完整的图。

2. 图层的创建（1）新层的建立，1）在命令行输入Layer并回车；2）打开下拉菜单Format选Layer；3）在图层工具条上单击Layers图标按钮。

出现图层特性管理器（可对图层进行设置）点击“新建”生成一个新层。

（2）颜色的设置，点取新层的“颜色”选项，将出现选择颜色对话框，添加相应的颜色。

（3）线型设置，点取新层的“线型”选项，将出现选择线形对话框，如果选择框中没有对应线型，可点击“加载”按钮，从线型库中添加到选择框中，然后再选择对应的线型。

推荐以下线型：中心线CENTER虚线DASHED双点画线PHANTOM实线CONTINUOUS画实线、文字、剖面线。

（4）线宽设置，点取新层的“线型”选项，将出现选择线宽对话框，国标规定粗线是细线的2倍，图层中默认的线宽是0.25mm（在菜单工具/选项/用户系统配置中可以看到），因而粗实线线宽要设为0.5mm。

CAD中常用的编辑命令介绍CAD（计算机辅助设计）是一种广泛应用于工程设计和绘图领域的软件。

在CAD中，有许多编辑命令可供用户使用，以便更高效地编辑和修改设计图纸。

本文将介绍一些常用的CAD编辑命令和它们的使用技巧。

1. 移动命令（Move）：该命令用于移动图形对象或选择的一组对象。

可以通过指定基点和目标点来完成移动操作。

例如，选择移动命令后，选择要移动的对象，然后输入“M”（移动）命令后，指定基点和目标点即可完成移动操作。

2. 复制命令（Copy）：该命令用于复制所选图形对象的副本。

与移动命令类似，复制命令也需要指定基点和目标点。

用户还可以通过输入M命令来调用复制命令。

例如，选择复制命令后，选择要复制的对象，然后输入“M”（移动）命令后，指定基点和目标点即可完成复制操作。

3. 旋转命令（Rotate）：该命令用于旋转所选的图形对象。

用户需要指定旋转基点和旋转角度。

例如，选择旋转命令后，选择要旋转的对象，然后输入“R”（旋转）命令后，指定旋转基点和旋转角度即可完成旋转操作。

4. 缩放命令（Scale）：该命令用于按比例缩放所选的图形对象。

用户需要指定缩放基点和缩放因子。

例如，选择缩放命令后，选择要缩放的对象，然后输入“SC”（缩放）命令后，指定缩放基点和缩放因子即可完成缩放操作。

5. 多段线命令（Polyline）：该命令用于创建多边形线条。

用户可以通过指定各个端点或控制点来创建多段线。

例如，选择多段线命令后，依次指定每个端点或控制点即可完成多段线的创建。

6. 偏移命令（Offset）：该命令用于在所选对象的基础上生成一个平行的副本，它可以用于在设计中生成平行线、平行曲线等。

例如，选择偏移命令后，选择要偏移的对象，然后输入“O”（偏移）命令后，指定偏移距离即可完成偏移操作。

7. 裁剪命令（Trim）：该命令用于将所选对象的一部分裁剪掉。

用户可以通过选择一个或多个裁剪边界来指定需要裁剪的部分。

例如，选择裁剪命令后，选择需要裁剪的对象，然后输入“TR”（裁剪）命令后，选择裁剪边界即可完成裁剪操作。
