PADS9.5Logic输出BOM教程

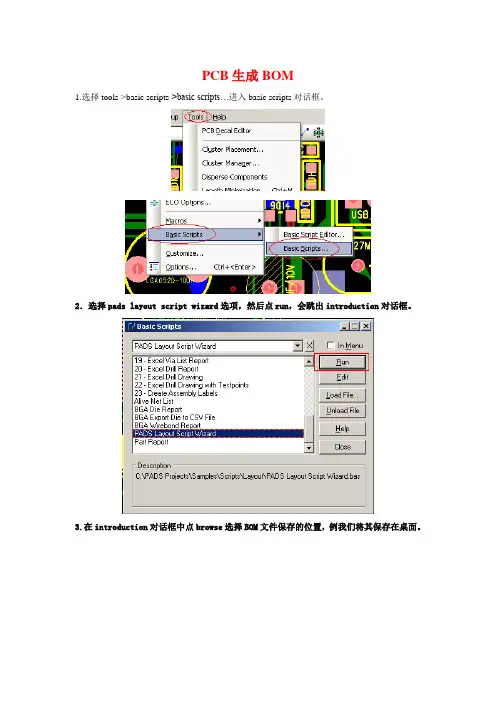

PCB生成BOM1.选择tools->basic scripts->basic scripts…进入basic scripts对话框。

2．选择pads layout script wizard选项，然后点run，会跳出introduction对话框。

3.在introduction对话框中点browse选择BOM文件保存的位置，例我们将其保存在桌面。

4.如上图点下一步后会出现format对话框，选择生成microsoft excel文件生的类别，我们选择excel格式。

5.点下一步后出现report type（报告类别）对话框，选pcb-based reports。

6.点下一频后出现database object对话框，选择parts。

7.点下一步后出现data type对话框，选general part properties in table format。

8.点下一步后出现object properties对话框，选择要生成的层，在part properties中选择pcb decal及value两个选项并按add>>按钮，将这两项添加到table columns中。

9．点下一步，如下，直接再点下一步。

10．点下一步后，先择cdreate new untitled…选项，点finish&run report now。

11.会跳出part report …的报告，将其关掉。

12．些时会多一个part report,就是我们新增加的，此时选择part report,点南run,即可在任务栏中生成book6(或生成bookX)的BOM.如下二图。

13．打开book6,将1，2行删除。

14．全选整个表格。

15．全选整个表格后，点数据->排序->跳出排序对话框，此时按排序对话框，设置即可。

16．在name的前面添加一个新列。

17．在新列中键入 =”,”& 的命令。

BOM清单的设置与输出
Format和Clipboard View按如下设置.
在Clipboard View选项中,分别选择Select All 和 Copy,这样就把BOM的内容直接 粘贴到标准的归档EXCEL表格中,方便,快捷。
BOM清单的设置与输出
上面就是在PADS LOGIC直接粘贴到EXCEL的BOM清单和现在设计手工输出的清单 一样。这样能快速、准确输出BOM清单，提高了效率并大大减少出错机会。
• 打开PCB设计软件：PADS Layout,把刚才生成的网表导入（Import） • 查看导入的结果，是否有错误的提示。 • 保存文件。
生成网络表与关联PCB
• 现在把PADS LOGIC和PADS LAYOUT进行关联，以及交互式布局、布线。 在PADS LOGIC中打开菜单：Tools-Pads Layout,
解决办法：1、看看L1、L2，是否需要导入PCB中或删除，直接进行相关 操作。 2、看看原理图中不同的网络如AAA、ABC等，根据需要作相应处理。
常见问题及解决方法
•原理图-原理图进行比较：执行Pads logic-Tools-Compare/ECO
根据上面的报告：新原理图文件比旧文件封装多了Q4、Q5，网络 多了CLK、DATA，然后根据需要进行修改。 •PCB-PCB，也可以进行类似的操作，进行比较。
添加元件与连线
有时在增加元件时,会有下图的提示,按元件的类型给它适当的字母字符就可以了.
添加元件与连线
增加运放、门电路等逻辑元件时，在调出一个逻辑门时，可直接点击或点击右键， 执行Duplicate命令把其他的门添加进来。
添加元件与连线
对于运放、门电路等逻辑元件，电源、地网络的定义如下图所示：

PADS库元件导入步骤：1.双击桌面PADS Logic 快捷方式，进入工作界面如下 f Niu Edir vifiN 屮卯 Lonk 申r；21洽B 釦-也©h * I^Sl - 3Q 鎚多囹囱肚占釦国口 :y 曜iHa 「叩aL>=rwj t 卜凹 * WUh 10 3d ：00 H , Poml tq JFi hem lor a description. Click th? iWE to open iL :国4^备XlT 丨於牛釦tfZ 产丨曾咎忖謫鹿树fifSHaasar aa PADS 蓋 2.单击左上角FILE 弹出下拉菜单后再单击library …，弹出界面 Library Maragpr 「（；C_drawing LparyD;\FflOS Ld 匚C 旳砰匸匚加理叩Atir Manager.^ Items Create New Lti.. J Manage Lit. List.. Filter s Lires *■ Lgiu 1IJ I Irnport. . | E 干p>rt.. Ed'... Deefc e Cipy 『如〕[—H 5^]必3. 选择库MTK_NEWL脚那D- \PADS LibM：C lit>rar^\CC drawing1■巴巴密一 .. 一L J!!■ Ill・III■III ■HillIIIIM lll■lll■lll ■NIIIHIDAHADS_Lifc\MrKJib(arv\CURIIS_MASTEH_SMT DAPADS Lifc^MR lihiar/CURTIS_MASTER_THAU DAPADS_LifcVCC_lSraiv\CC_dfai^ing DAHADS_Lifc\CC_libraiy\CC^newDAPADS Lifc^C匚lib^y'Nevj Libraiy Pat$ 匚匚DAMentaGiaphics\9.aiHAD^\5DDjH0ME\Libranes\dsr DAMentoiGi 或州匚叭9 Q L1 PAD S\SD D_H OME\Libra ries \preview D:\M srttotG raphici\9. ttl PAD S\SD D_H OME\Libra riss 2 血佃n DAMento(CRpho\9.aiPAD5\5DD_HOMEMibfaries'^md D.enlotG i ^phicsVS.OL 1 PAD SVSD D_H 0 M EVLibra ries ^anbgdev D. ent™ G I ^phics\9. O L1 PAD S\SD D_H OME IL出怕ries \correcl D.entorGi dphic£\9.0L 1 PAD S\SD D_H OKIE Mibra ries 讪t el D AM enloiG I 刁phics'g. O L1 PAD S VSD D_H 0 M EMibra nes \mator-ic D. entorG i ^phic£\9.0L 1 PAD SVSD D_H OME Mibra riss \mQto[-N D.entoiG I dphics 饴.OL 1 PAD SVSD D_H 0 hl E Mibre ries \rialiona IDAMenlafGr^phicE\9.aiPADSVSDD_H0ME\Libraries'kpni D: entofG 佔phics'S. OL 1 PAD SVSD D_H OME Mibra ries 由gn etic D.\MentQfGRphi«\S.aiPADS\SDDZHOMEMibraries\ti D:erit«G raphicsXS.OL IPAD SVSD D_H 0 时匚Mibra ries D:entorG wphics'S. OL 1 PAD 3\SD D 屮0 M EMibraries \t est D: entof G wphicsig. Ol 1 P&D 515 D D H □ M 匚iLibra ries 乂e咸2DeleieExport I List b File |P Clo盅e j I* Help4.进入界面Library Manager - MTK_MEWLfcrary P ：沪出 DS.Lib\HT ；«」iE 可5.点击parts 按钮，显示Create Ne^ Lib... [恫ariose L 归 List 」 A 山 Manager.. nitef s Decals Lines Il terns AppKi j New.. I I Delefe | Import . Logic I M.. Ewpart I List to File | £loie ] f Help | ---------------------------------- ----------------------------------------------------------------口厂冈Library Import Fite Hv Rec^rtt Document s Desktop 1^700 redesign From 2K Q 700 re design tJ1309U5B 已 1309 USB on 2har*Cang (CnSOO) 0130?-U5e cn Vang Liww 习 Bdmtong instrument l^PADS library update 口 [腹232 _ _ _____________ Hy DocumentsMiyComputer File ncme: N ewLLibra rv Farts CC. p 7 [open 1Files of Wpe; 啓[bType File? f.p] 7 [ Cancel j 电 My N 曰呼口k选择需导入兀件的文件路径和文件名，点击 Open 按钮，兀件parts 信息便导入库中。

PADS LAYOUT出BOM的脚本这是一个PADS LAYOUT按元件规格,类型板面分类导出EXCEL格式的BOM的脚本.脚本使用方法是,解压拷贝到你的“PADS工作目录\Samples\Scripts\Layout”目录下,然后在TOOLS-BASIC SCRIPTS里面加载运行.之前分享了由本人原创的导出BOM的一个脚本/thread-34091-1-1.html发了这个帖子之后,有同学提出应该加入依元件规格,类型以及板面分类.同时我发现论坛里已经有一个具备类似功能的脚本(名为 PowerPCB,PowerPCB_BOM),但它不支持PROTEL导入PADS的PCB,如果元件值不规范时,导出的BOM元件会有很大的问题.在 这里也提醒使用这个脚本的同学注意核对.仔细研究这个脚本之后,我对它进行了一番改造,改造后的脚本也可用于PROTEL 导入PADS的PCB,可以实现元件按大小,类型以及板面来分类,可对元 件值进行规范,同时大大减小出错机率.下面是简要的说明:程序可对是否按元件所在的板面(一般为TOP和BOTTOM)分类进行选择该程序可以依元件规格,类型以及板面分类.元件类型分类包括:电阻(R),电容(C,E),电感(L),接插件(J,CN,CON),IC(U),晶振 (Y),二极管(D,ZD,LED),三极管(Q),磁珠(FB),天线(ANT),开关(S,SW),保险(F),跳线,短路点,测试点 (JP,TP).元件的编号要依据括号中给出的前缀,程序才能识别归类.如不符合上述原则,程序将会把该元件归类为不确定类型.程序可对电阻,电容,电感,保险,磁珠等按规格分类,为了正确识别归类,可以支持的格式(以电容为例)包括:单纯数字(.1,1,10000等),科学计 数(103,104),带单位(22P,33uF,2N2,68uF/10V等).为避免混淆,当数字是3位时,规定当尾数是0时,表示的是元件实际的 值,这样100表示100pF而不是10pF,当尾数大于0时,才是科学计数,当数字不是3位时,一律当做元件实际的值.另外,不确定的元件值可不填 或"?"表示.元件除了主要规格外的其他属性可以用"/"分割,如"68uF/10V".如元件值不符合上述原则,程序将会把该元件归类为不确定类型.程序出BOM时,元件值进行了转换的元件将会列出清单,这样即使换算出错,也有迹可循.衷心希望它能给各位同学带来帮助.如果使用中有问题或是建议,也请大家赐教,程序中留有个人邮箱,欢迎交流.另外,编写本程序仅出于个人兴趣,编写过程中也仅能考虑到常见的情况,若因输出BOM出错造成你的损失,本人概不负责.下面图片是一些基本的演示:图一,输出BOM的基本样式,如果选择按板面输出BOM,将会用红色标示当前层元件数,用蓝色标示当前分类元件数,10N,103,10000之类的元 件值会转换为10nF.图二,脚本在运行时会检测第一个元件的值属性是否存在,一般来说PROTEL导入的PCB,元件值在Comment属性中,OrCAD和Logic导入 的PCB,元件值在Value属性中,如果没有找到这些属性,会弹出对话框,请你进行选择.图三,启动程序会对是否按元件所在的板面分类进行选择,若选择"YES",元件将按板面分类,"NO"则不按板面分类.图四,输出BOM完成后,将会列出清单,标记有"YES"的元件进行了值的换算,如需要检查BOM的正确性可依据些清单.。
