高压直流输电技术..72页PPT

直流电与交流电的对比
输送相同功率时，直流输电所用线材仅 为交流输电的2／3～l／2。
直流输电采用两线制，以大地或海水作回线，与 采用三线制三相交流输电相比，在输电线载面积相同 和电流密度相同的条件下，即使不考虑趋肤效应，也 可以输送相同的电功率，而输电线和绝缘材料可节约 1／3．
设两线制直流输电线路输送功率为Pd，则Pd=2UdId； 设三线制三相交流输电线路所输送的功率为Pa，
Pa 3UaIacos
对于超高压线路，功率因数一般较高，可取为 0．945．设直流输电电压等于交流输电电压的 最大值，即Ud= Ua，且Id=Ia，则：
Pd 2 2Ua Ia 1 Pa 3Ua Ia 0.945
在电缆输电线路中，直流输电没有电容电流
产生，而交流输电线路存在电容电流，引起损耗
在一些特殊场合，必须用电缆输电．例如 高压输电线经过大城市时，采用地下电缆；输 电线经过海峡时，要用海底电缆．由于电缆芯 线与大地之间构成同轴电容器，在交流高压输 线路中，空载电容电流极为可观．一条200kV 的电缆，每千米的电容约为0.2μF，每千米需 供给充电功率约3×103kW，在每千米输电线路 上，每年就要耗电2.6×107kW·h．而在直流输 电中，由于电压波动很小，基本上没有电容电 流加在电缆上．
100V．随着直流发电机制造技术的提高，到1885年，直流输电电压已提高到6000V．但要进一步提高大功率直流发电机的额定电压，存
在着绝缘等一系列压技，术困使难．得由于输不电能直距接给离直受流电到升压极，大使得的输电限距制离受，到极不大能的限满制，足不输能满送足输容送量容量增增长长和和输电输距离电增加的 要大求陆． 送电或互联并距网离．舟增山直加流输的电要工程求就属．于这一类．

但是汞弧阀制造技术复杂、价格昴贵、逆弧
故障率高、可靠性较差、运行维护不便等因素
，使直流输电的应用和发展受到限制。
二、直流输电技术的发展
第二阶段：晶闸管阀换流时期
20世纪70年代以后，电力电子技术和微电子技术的 迅速发展，高压大功率晶闸管的问世，晶闸管换流 阀和计算机控制技术在直流输电工程中的应用，这 些进步有效地改善了直流输电的运行性能和可靠性， 促进了直流输电技术的发展。
二、直流输电技术的发展
直流输电的发展与换流技术有密切的关系。
(特别与高电压、大功率换流设备的发展)
第一阶段：汞弧阀换流时期
1901年发明的汞弧整流管只能用于整流。
1928年具有栅极控制能力的汞弧阀研制成功，
它不但可用于整流，同时也解决了逆变问题。
因此大功率汞弧阀使直流输电成为现实。
1954年世界上第一个采用汞弧阀性直流输
但是IGBT功率小、损耗大，不利于大型直流输电 工程采用。最新研制的门极换相晶闸管（IGCT） 和大功率碳化硅元件，该元件电压高、通流能力 强、损耗低、可靠性高。
1949年～2020年我国发电装机容量、用电量图
一、发展特高压电网的必要性
2、发展特高压电网是电源结构调整和优化布局的必 然要求。
我国发电能源以煤、水为主。西部地区资源 丰富，全国四分之三以上经济可开发水能资源分布在 西南地区，煤炭资源三分之二以上分布在西北地区； 东部地区经济发达，全国三分之二以上的电力负荷集 中在京广铁路以东经济发达地区，未来的负荷增长也 将保持这一趋势。
高压直流输电技术优秀课件
目录
一、发展特高压电网的必要性
二、直流输电技术的发展
三、直流输电与交流输电的性 能比较
四、高压直流输电系统的结构 和元件

感谢您的观看
03
直流输电的工作原理
电压源换流器工作原理
电压源换流器是一种基于电压控制的换流器，其工作原理是通过调节电压的幅值和 相位，实现直流电的逆变和整流。
电压源换流器采用全控型电力电子器件，如IGBT、IGCT等，通过脉宽调制（PWM） 技术实现对电压和频率的精确控制。
电压源换流器具有高效率、低谐波、快速响应等优点，因此在高压直流输电 （HVDC）和柔性直流输电（VSC-HVDC）等领域得到广泛应用。
02
直流输电系统的组成
电源
01
02
03
电源的作用
为直流输电系统提供电能， 是整个系统的动力来源。
电源类型
包括化石能源、核能、可 再生能源等，根据不同的 需求和环境条件选择合适 的电源。
电源接入
通过换流站将电源接入直 流输电系统，实现电能的 汇集和分配。
换流站
换流站的作用
实现交流电与直流电之间 的转换，是直流输电系统 的核心组成部分。
景。
直流输电的应用场景
大容量远距离输电
直流输电适合于大容量、远距离 的输电需求，例如国家之间的电 网互联、长距离海底电缆输电等。
城市电缆输电
在城市区域内，由于建筑物密集， 采用交流输电难以实现，而直流输 电可以更好地适应城市环境，例如 城市地铁、隧道照明等。
特殊环境输电
在特殊环境下，如矿井、石油平台 等，直流输电可以更好地适应环境 要求，提高输电效率和稳定性。
直流输电的特点
高效稳定
直流输电的电压稳定，没有频 率和相位的变化，因此传输效
率较高，稳定性较好。
损耗较小
由于直流输电的电流在传输过 程中不会产生交流阻抗，因此 损耗较小，传输效率较高。

总计
0.82
0.69 0.057 0.018
直流输电与交流输电的可靠性相当
*
.
28
chap.1 绪论1.2.1 高压直流输电的优点
➢ 三、从经济性看，HVDC具有如下优点：
√ 1. 线路造价低 输送同样功率条件下，直流架空线路节省1/3 的导线，1/3～1/2的钢材，造价为交流线路的 60％～70％。
· 等价距离： HVDC与HVAC总投资费用相等时，输电线路 的长度。
√ 500kV架空线路：400-600km √ 800kV架空线路：700-900km √ 电缆线路： 20-40km
*
.
34
1.3 chap.1 绪论HVDC的历史与国外发展现状
➢人类输送电力已有一百多年的历史。输电方式是 从直流输电开始的。
*
.
16
chap.1绪论1.1.2.4 背靠背直流输电系统
Back-to-back HVDCtransmission, b-tbHVDCtransmission
·背靠背直流输电系统：直流线路长度为零的
HVDC系统。又称为“背靠背换流站” ，“非同步 联络站”，或“变频站” 。
· 接线方式：单极、双极或同极方式
高压直流输电
HVDCtransmission
*
.
1
chap.1 绪论
HVDC
High Voltage Direct Current transmission
*
.
2
chap.1 绪论
主要参考书
·韩民晓，等编著．高压直流输电原理与运 行 ．北京：机械工业出版社，2009．
·浙江大学发电教研组直流输电科研组．直 流输电．北京：水利电力出版社，1985．

高压直流输电讲解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一பைடு நூலகம்辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

• 5. 土地和环保压力 • 输电走廊限制了输电线路的建设，沿海经济发达地区线路
走廊尤其紧张，规划建设的火电基地规模巨大，要求将其 电力输送往负荷中心。如果全部采用500KV及以下电压
• 等级的输电线路，则回数过多，线路走廊紧张的矛盾难以 解决。
• 6. 煤炭的运输 • 近年来，我国经济发达地区燃煤电厂发展较快，而电煤的
二、推动特高压输电发展的因数
从世界其他国家电网发展的历程看，推动超高压电网向特高 压电网发展的因数主要有以下六个方面：
1. 用电负荷的增长 按照引入新的更高输电电压等级的一般规律，当电网内用 电负荷增长达到现有最高输电电压等级引入时的4倍以 上时，开始建设更高电压等级的输电工程是经济合理的。
2. 发电机和发电厂规模经济性 不断增长的用电需求促进发电技术，包括火力、水力发电 技术向单位（KW）造价低、效率高的大型、特大型发 电机发展。发电厂的规模随大型和特大型机组的应用迅 速增大，从而进一步降低了发电厂的建设和运行成本， 形成6000~10000MW的发电中心。水力发电技术的发展 促进了在远离负荷中心的地区建设大型电站和阶梯电站
从而形成水力发电中心。从超高压和特高压各电压等级的输 电能力可看出，大型和特大型机组及相应的大容量发电厂 的建设更增加了对特高压输电的需求。
3. 燃料、运输成本和发电电源的可用性 未来的的燃料和运输成本以及各中燃料的可用性，对电源 的总体结构和各种发电电源在地域上的布局有重要影响。 在燃料运输成本上升，运力受制约而使燃料的保证率变低， 运输燃料的经济性不如输电的情况下，在燃料产地建设大 容量的发电厂，以特高压向负荷中心输电是经济合理的。
• 平均大容量输电距离，将超过500KM，西南水电送出到华 东的距离甚至超过2000KM。西电东送、南北互供的输电 容量在未来的15年将超过200GW。

巴西的伊泰普为两回±600kV，约800km长，容量6300MW
加拿大的纳尔逊河两回±500kV，约940km 4000MW
三峡——华东 三回±500kV，约900～1100km 7200MW
三峡——广东 一回±500kV 960km 3000MW
10
2、背靠背直流联网工程 3、跨海峡直流海底电缆工程
➢三峡－常州 三峡－广东 贵州－广东 灵宝背靠背直流输电 舟山 嵊泗 2006年12月19日开工，云南楚雄—广东 ±800kV，500万kW， 1438km，2009年单极投产，2010年双极投产 2007年5月21日，四川—上海±800kV特高压直流输电示范工程 在上海奠基。 向家坝—四川—（途径重庆、湖南、湖北、安徽、浙江）上 海奉贤，1600万kw，2000km，投资180亿，计划于2011年建成。
11
1.2 直流输电系统的构成
一.直流输电的基本概念
直流输电是将发电厂发出的交流电经过升压变压器后，又 换流设备（整流器）整成直流，通过直流线路送到受端， 再经换流设备（逆变器）换成交流供给交流系统。 按它与交流系统连接的节点数可分为 两端
多端
12
直流输电系统的构成
换流变 压器1
~
＋ Id
整 流Vd1 器
4
据了解，目前世界上Байду номын сангаас有日本和俄罗斯两国拥有 1000千伏特高压交流电网，且都是短距离输电。 正负800千伏直流输电技术国际上尚无运行经验， 关键技术和设备有待进一步研究开发。南方电网采 用特高压输电技术，可以有效缓解长距离“西电东 送”输电走廊资源紧张局面，提高电网安全稳定水 平，输电能力也将明显提高。
➢英法海峡 ±270kV 72km 2000MW ➢波罗底海（瑞典－德国）单极450kV 海底250km，架空12km 600MW ➢日本纪伊 ±500kV 海底51km，架空51km 2800MW ➢巴坤（马来西亚） 三回±500kV，海底670km，架空660km 2130MW ➢舟山 嵊泗

高压直流三极输电技术 Tripole HVDC
2020/9/24
HVAC线路
HVDC线路
？ 高压直流输电
3
3
chap.6 直流输电新技术
6.1 高压直流三极输电
提高交流输电传输容量的典型措施
➢新建交流输电线路； ➢改造为紧凑型交流输电线路 ； ➢提高导线允许温度； ➢利用电力电子技术，提高输送功率； ➢增大导线截面积； ➢提高输电电压等级。
➢ ±800kV直流的经济输电距离为2500km及以上。
4、降低线路损耗
➢相同条件下，1000kV线损是500kV的四分之一。 ➢相同条件下， ±800kV线损是±500kV的39％。
2020/9/24
14
14
chap.6 直流输电新技术
6.2.1 特高压电网建设的必要性
5、减少工程投资
单位输送容量综合造价： ➢1000kV输电方案约为500kV的四分之三。 ➢±800kV输电方案约为±500kV的四分之三。
高压直流三极输电
➢系统原理图
2020/9/24
8
8
chap.6 直流输电新技术
6.1 高压直流三极输电
三极直流输电原理
➢电流调制控制
a) 三极直流原理图
2020/9/24
Байду номын сангаас
9
b) 电流调制波形
9
chap.6 直流输电新技术
6.1 高压直流三极输电
三极直流输电的特点
➢较交流输电线路的传输容量提高近一倍； ➢较常规HVDC的传输容量提高37% ； ➢对线路进行有限改造； ➢设备利用率较常规HVDC的更高； ➢属于前瞻性研究，尚无规模性试验。
2020/9/24

37

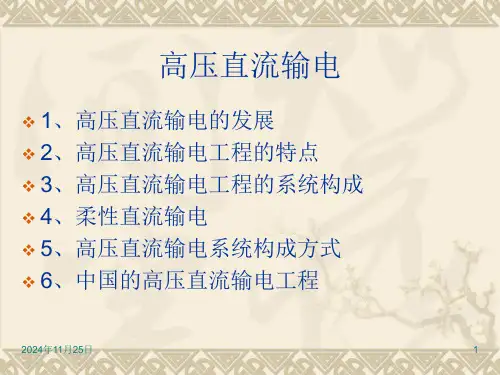

高压直流输电
❖ 1、高压直流输电的发展 ❖ 2、高压直流输电工程的特点 ❖ 3、高压直流输电工程的系统构成 ❖ 4、柔性直流输电 ❖ 5、高压直流输电系统构成方式 ❖ 6、中国的高压直流输电工程
2024年11月25日
1
HVDC
HVDC
High Voltage Direct Current
Rectifier
❖ 7、直流输电线路难于引出分支线路，绝大部 分只用于端对端送电。
2024年11月25日
12
直流输电应用的场合：
❖ 1、远距离大功率输电； ❖ 2、海底电缆送电； ❖ 3、不同频率或同频率非周期运行的交流系统
之间的联络； ❖ 4、用地下电缆向大城市供电； ❖ 5、配合新能源输电；
2024年11月25日
AC system
2024年11月25日
AC system
Inverter Line/Cable
2
一、HVDC的发展
❖ 电力技术的发展是从直流电开始的，早期的直流 输电是从直流电源送往直流负荷，不需要经过换 流，如1882年在德国建成的2kV、1.5kW、 57km向慕尼黑展览会的送电工程。
❖ 采用直流输电，必须解决换流问题。因此，直流 输电的发展与换流技术的发展有密切的联系。
有功、无功 量控制、系
统保护
电容电压平 衡控制、阀
保护
SM 1 SM 2 SM n
SM 1 SM 2 SM n
控制器
阀基控制 VBC
阀 基 控 制 器 机 柜
SM 1 SM 2 SM n
T1 iSM
T2
桥臂电感 合闸电阻 变压器
调压器 交流电源
SM 1 SM 2 SM n

▪
