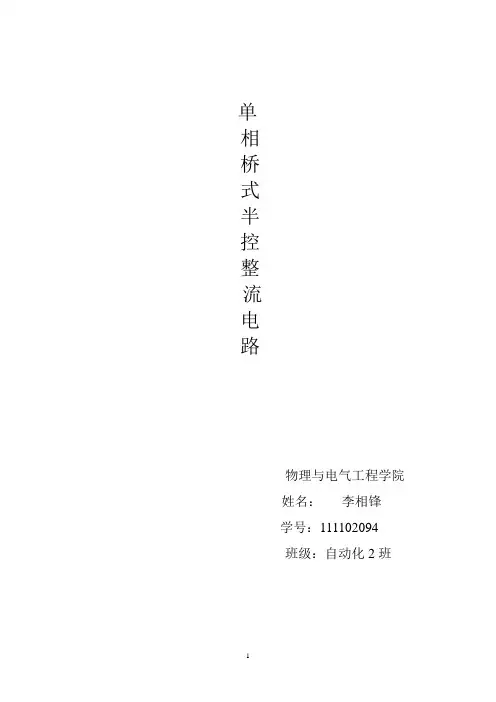

单相桥式半控整流电路物理与电气工程学院姓名：李相锋学号：111102094班级：自动化2班一电路原理单相桥式半控整流电路在电感性负载时,单相桥式半控整流电路原理图如下图所示。

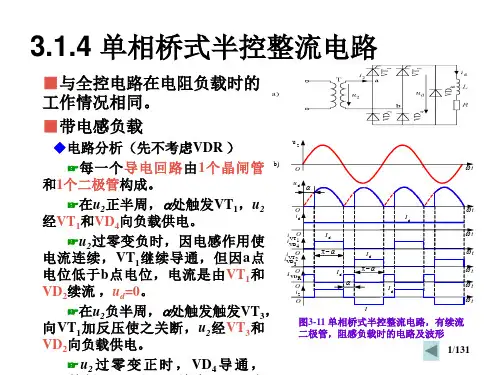

假设负载中电感很大，且电路已工作于稳态当电源电压 u 2 在正半周期，控制角为 a 时触发晶闸管 VT1 使其导通，电源经 VT1 和 VD4 向负载供电。

当 u 2 过零变负时，由于电感的作用使 VT1 继续导通。

因 a 点电位低于 b 点电位，使得电流从 VD4 转移至 VD2 ，电流不再流经变压器二次绕组，而是由 VT1 和 VD2 续流。

此阶段忽略器件的通态压降，则 u d ＝ 0 ，不像全控电路那样出现 u d 为负的情况。

在 u 2 负半周控制角为 a 时触发 VT3 使其导通，则向 VT1 加反压使之关断， u 2 经 VT3 和 VD2 向负载供电。

u 2 过零变正时， VD4 导通。

VT3 和 VD4 续流， u d 又为零。

此后重复以上过程。

若无续流二极管，则当 a 突然增大至 180 °或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使 u d 成为正弦半波，即半周期 u d 为正弦，另外半周期 u d 为零，其平均值保持恒定，称为失控。

有续流二极管 VD 时，续流过程由 VD 完成，在续流阶段晶闸管关断，避免了某一个晶闸管持续导通从而导致失控的现象。

如下图所示：二仿真步骤1.仿真原理图：2. 仿真参数设置：1）交流电源参数设置：2）脉冲触发器设置：振幅（amplitude）设为5。

周期（Period）设为0.02秒。

脉冲宽度（pulse width）设为2。

相位延迟角（phase delay），即触发角。

它的设置在调试时需要修改，以实现在不同角度触发时，观测电路各变量的波形的变化。

因为它是以秒为单位，故需把角度换算成秒。

其计算可按以下公式：t=αT/360如图所示：第二个触发器的设置只需触发角比第一个大180度，即加上0.01 如图所示：设置电阻R＝1，L＝0.02H，电容为inf。

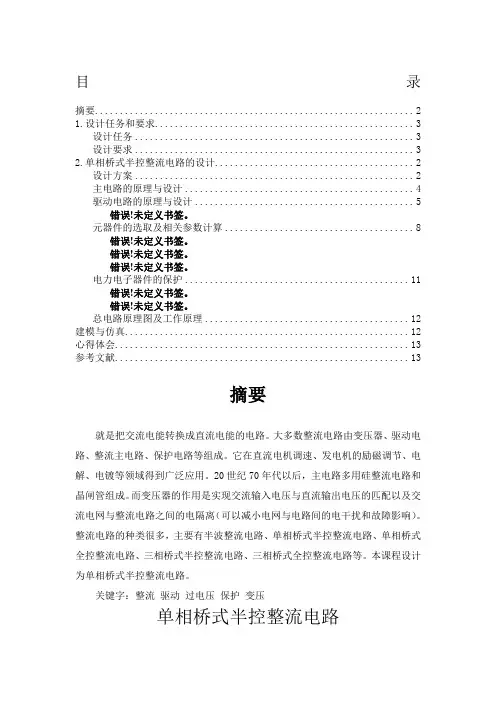

目录摘要 (2)1.设计任务和要求 (3)设计任务 (3)设计要求 (3)2.单相桥式半控整流电路的设计 (2)设计方案 (2)主电路的原理与设计 (4)驱动电路的原理与设计 (5)错误!未定义书签。

元器件的选取及相关参数计算 (8)错误!未定义书签。

错误!未定义书签。

错误!未定义书签。

电力电子器件的保护 (11)错误!未定义书签。

错误!未定义书签。

总电路原理图及工作原理 (12)建模与仿真 (12)心得体会 (13)参考文献 (13)摘要就是把交流电能转换成直流电能的电路。

大多数整流电路由变压器、驱动电路、整流主电路、保护电路等组成。

它在直流电机调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

20世纪70年代以后，主电路多用硅整流电路和晶闸管组成。

而变压器的作用是实现交流输入电压与直流输出电压的匹配以及交流电网与整流电路之间的电隔离（可以减小电网与电路间的电干扰和故障影响）。

整流电路的种类很多，主要有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。

本课程设计为单相桥式半控整流电路。

关键字：整流驱动过电压保护变压单相桥式半控整流电路1.设计任务和要求设计任务单相桥式半控整流电路的技术要求：设计一单相桥式半控整流电路，对RL负载供电，其中R=10Ω，L=20mH；要求直流输出电压在0～180伏连续可调。

设计要求1)方案设计2)完成主电路的原理分析，各主要元器件的选择3)触发电路的设计4)绘制系统电路图5)利用matlab仿真软件建模并仿真，获取电压电流波形，对结果进行分析6)撰写设计说明书2.单相桥式半控整流电路的设计设计方案在单相桥式全控整流电路中，每一个导电回路中都有两个晶闸管，即利用两个晶闸管同时导通以控制导电的回路。

实际上对每个导电回路进行控制，只需要一个晶闸管就够了，另一个可以用二极管代替。

从而简化整个电路，调节起来也比较方便，并且也节省了成本，这就是单相桥式半控整流电路。
