EASE声场分析说明

目录一、概述二、总设计指导思想三、设计执行规范及标准四、系统技术及功能说明4.1、设计目的4.2、设计依据4.3、部分器材说明4.4、系统特点4.5、EASE4.0声场分析结果五、技术和售后服务六、系统配置清单七、部分工程案例八、企业服务精神一、概述:随着人们对综合素质的不断提高及对音乐欣赏品味的精神需求，音乐已成为人们精神生活消遣娱乐不可分割的一部份。

因此，根据自身环境的需要来配置相应的音响设备，从而满足人们的需求。

而且随着人们自身音乐鉴赏能力的不断提高，优美动听的音质更加成为人们追求的目标。

而音质主要取决于音响设备的质量和它们之间的调谐程度，只有合理的匹配才能发挥出音响设备的最佳性能，也才能听到优美、动听的声音。

因而我公司根据多年的工程设计施工经验及针对业主的需求和建筑图纸、场地的分析，保证音响的质量达到先进水平。

（图示1）二、设计指导思想在充分结合本工程实际，明确客户需求的基础上，分析当今世界先进音响技术的流行现状，结合公司多年的施工经验及成功案例来设计本方案，使之适合本工程的实际需要。

在过程中，本方案始终坚持充分考虑场地自身的实际，既有自己的功能特色，又要符合科学和先进的系统设计思想。

为了建立一套技术先进、性能稳定、功能齐全、使用方便的音响系统，我们在设计上从以下几个方面作了考虑：A.先进型原则采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。

整个系统能体现当今技术的发展水平。

B.实用性原则能够最大限度的满足实际工作的要求，在满足功能需求的基础上操作方便、维护简单、管理简便。

C.可扩充性、可维护性原则要为系统以后升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范，对系统的维护可以在很短时间内完成。

D.经济性原则在保证系统先进、可靠和市场性价比的前提下，通过优化设计达到最经济性的目标。

E.系统的高可靠性系统的高可靠性是本系统的首要原则，系统必须能满足长时间连续（24小时不间断）运行的要求。

EASE FOCUS软件基本界面
EASE FOCUS软件具备的特点：
1．可编辑现场的气候环境将环境气候对模拟数据的影响降到最低 2．可以设置听众区域让模拟结果最接近真实的观众区域现场听音 3．可设定线性阵列的总体高度与角度，让实际线性阵列音响吊装更为合理快捷 4．可提供多种测试信号进行现场的模拟数据测试，满足系统运行测试的需要 5．可根据现场的尺寸和扩声需要确定线阵音箱的数量 6．可通过调整线性阵列单元箱之间的角度来满足声场声音覆盖的需要 7．可改变线性阵列单元箱的增益来满足声场各个位置的声压级需求 8．根据系统建声与扩声的设定获得最终合适的模拟值
EASE FOCUS
--线性阵列音箱现场使用的设计软件
前言
EASE FOCUS软件是由德国SDA公司为我司设计的线阵音箱现 场应用的设计软件，现在已经得到广泛推广与应用。EASE FOCUS 软件为终端者提供线性阵列音箱在声场中的位置：吊装角度.高度以 及线阵音箱的需求量等重要依据，也为发展商提供了一种允许方便. 快捷的在给出的地点预测线性阵列性能的工具。EASE FOCUS软件是 一个基于使用扩展名为EFO的文件，二维的声学模拟软件。
1．可编辑现场的气候环境将环境气候对模拟数据的影响降到最低
软件在工程项目设计中充分考虑到使用环境对线性阵列 性能的影响，其中包括环境中的温度.湿度.气压等三个项 目ቤተ መጻሕፍቲ ባይዱ参数，输入现场的以上参数可减小环境对线性阵列 音箱在现场使用中的模拟数据的误差。
*红色箭头为温度.湿度.气压项目参数的编辑对话框
2．可以设置听众区域让模拟结果最接近真实的观众区域现场听 音
模拟现场的听众区域是让我们设计线性阵列有 目的有针对性，使音箱选配与使用总体质量达到 优良，使模拟结果最接近听众区的现场使用结果。

EASE30速成使用步骤1、点击E ASE图标打开EASE软件，进入主界面，点击FILE（文件）工具栏选择NEW PROJECT（新项目），在弹出的工具条上输入项目名称，例如：DISCO 舞厅或其他。

然后点击OK进入项目操作界面。

2、在工具栏上点击EDIT PROJECT DATA （编辑）工具，进入编辑界面，点击工具栏EDIT（编辑）在下拉菜单中选择ROOM DATA（房间数据），出现设置界面后，在DATA界面下，有ROOM OPEN （开放房间）和ROOM SYMMETRIC（房间对称）两个选择，如果这个项目是室内的，那就要取消ROOM OPEN前面的对号，如果是体育场之类的场所，就保留这个对号；如果房间形状是对称的，就保留ROOM SYMMETRIC前面的对号，如果是不规则的房间，就取消对号。

设置好后，按APPLY （应用）再按OK 确认。

3、进入房间建模状态，首先先要确认的是关于房间的构成，首先，房间是由面构成的，一个基本房间由地面、天花板和四面墙壁组成，而面是由若干个点组成，建模就是首先将构成房间的点先画出来，然后连接成面，最后组成房间。

注意：在EASE里面，X代表房间的宽度，一般可以认为是舞台方向的宽度，Y 为房间的长度，Z为房间高度。

4、以一个20米宽40米长8米高的房间为例，开始输入，第一步、在键盘上按V，或点击工具栏上图标，第二步、在屏幕上点击鼠标，首先在设置栏的X-V ALUE方向输入房间宽度的一半（例如房间宽20米，在X-V ALUE输入10），Y-V ALUE 输入0，Z-V ALUE输入0，按OK，转换一下界面，在屏幕上就出现2个点。

要输入房间长度可以采用两个方式，重复第一步，第二步，在弹出堵塞设置栏X-V ALUE 输入10 、在Y-V ALUE 输入-40 ，Z-V ALUE输入0，然后按OK，在键盘上按HOME可以看见4个点，这4个点就是地面的组成点。

另外可以用复制的形式，先用鼠标选中刚输入的两个点中的一个，这个时候被选中的点为黄色，按一下鼠标右键，选择DUPLICATE 命令，在弹出的框中，Y方向输入-40，然后按OK，这样就复制了两个点，这个命令的意思就是向某个方向多少米复制点。

声场不均匀度要求:1KHz-4KHz≤8dB
125Hz:118-121dB, ≤±3dB；
250Hz:116-119dB,≤±3dB；
500Hz: 114-117dB,≤±3dB；
1000Hz:110-113dB,≤±2dB；
2000Hz:113-116dB, ≤±3dB；
4000Hz: 112-115dB, ≤±3dB；
建模三 维 图
扬声器指向图
声场覆盖示意图
125Hz总声压
250Hz总声压
500Hz总声压
1000Hz总声压
2000Hz总声压
4000Hz总声压
辅音损失率图（ALCON%）
快速语言传输系数图（RASTI）
结果分析：
根据EASE软件分析：
125Hz平均声压级：119dB；
250Hz平均声压级：117dB；
500Hz平均声压级：115dB；
1000Hz平均声压级：111dB；
2000Hz平均声压级：114dB；
4000Hz平均声压级：113dB；
对照所要求的扩声标准：
要求：按照GB50371-2006厅堂扩声系统设计规范中音乐扩声类一级的要求，最大空场稳态声压级≥103dB；
分析结果：设计满足要求，有足够动态余量
RASTI值：
快速语言传输系数（RASTI）：0.6到1...................非常好
0.45到0.6…………….好
0.35到0.45……………差0到0.3…Fra bibliotek……………不可接受
分析结果：0.52到0.67,处于好的范围
结论：通过EASE4.1软件验证，在理想状态下，扩声系统扬声器设计能过满足设计预期的要求，并有足够的余量。

和实际厅堂中测量得到的脉冲图在同一窗口中的比
较， 蓝色的脉冲是实际测量得到的， 红色的脉冲是在
EASE 中通过运算得到的模拟脉冲。 由于比较是在同
一窗口中显示，所以有很强的直观性。 EASE 软件是目
前世界上最好的声学设计软件之一， 要得到其具有参
考价值的模拟结果，需要将声场的几何数据、吸声参量
等准确输入，同时还要对 EASE 进行正确使用。
研究， 只需几百条声线以及低反射次数的设定 （一般 3~5 次），就可快速进行对声线反射方式的研究。 声探 测功能是 EASE JR 所不具备的，声探测功能是研究对 于 1 个 特 定 目 标 的 声 线 撞 击 （Impact），声 线 撞 击 与 声 线跟踪的区别在于声线撞击是研究撞击特定目标的声 线， 这个特定目标确切说是指在听声者周围直径 1 m 的球。 如要查看声线跟踪， 则需生成声线跟踪文件 （Trace File）；如需进行声探测，则需生成声线撞击文件 （Impact File）。 生成声线撞击文件需要更大量的声线以 及更高次的声反射，以形成声撞击，超过 95%的声撞击 发生率是好的。 如果说声线跟踪对于声线反射方式的 研究还显粗糙， 那么对于研究经过多次反射和能量损 失最后到达设定听声点的声线特性， 则需要更具体细 致的研究并且可用来进行试听（Auralization）。 那么怎 样采用声线跟踪和声探测解决实际工程中什么问题 呢？ 下举 1 例：给声源设定 200 万条声线，每条声线设 定 20 次反射， 形成声撞击率为 98%的声反射序列图 （如图 7 所示）， 当发现在声反射序列图中有异乎寻常 的脉冲突出时，说明声场中有回声存在，然后在观察项 目视窗（View Project Window）中（如图 8 所示），查看该 脉冲的声反射路线以找到产生回声的地方， 以便进行 适当的吸声补救。

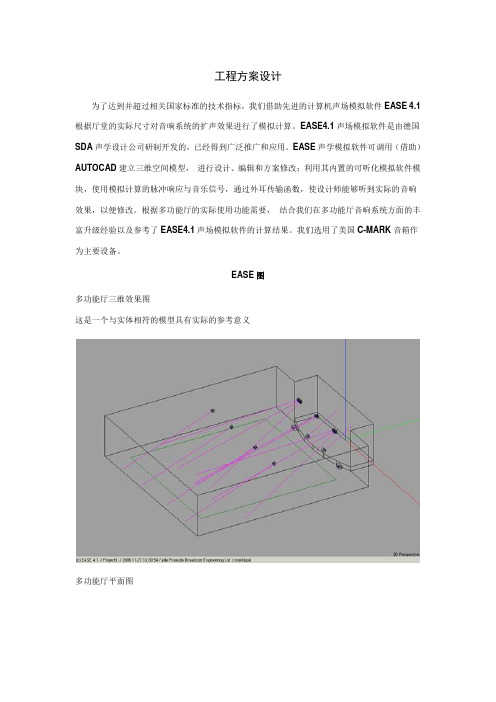

工程方案设计为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 4.1根据厅堂的实际尺寸对音响系统的扩声效果进行了模拟计算。

EASE4.1声场模拟软件是由德国SDA声学设计公司研制开发的，已经得到广泛推广和应用。

EASE声学模拟软件可调用（借助）AUTOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。

根据多功能厅的实际使用功能需要，结合我们在多功能厅音响系统方面的丰富升级经验以及参考了EASE4.1声场模拟软件的计算结果。

我们选用了美国C-MARK音箱作为主要设备。

EASE图多功能厅三维效果图这是一个与实体相符的模型具有实际的参考意义多功能厅平面图多功能厅侧面图多功能厅剖面图多功能厅声线覆盖图此图显示了音箱的能量指向的主要覆盖面积多功能厅三维声线覆盖图此图从三维显示了音箱的能量指向的主要覆盖面积多功能厅声学效果图此图可让你感觉一个实体的厅堂及音箱摆放位置多功能厅室声学内视效果图此图从内部让你感觉一个实体的厅堂及音箱摆放位置多功能厅在500Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到102dB完全达到国家一级标准.多功能厅在1000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到99dB完全达到国家一级标准.多功能厅在2000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到96dB完全达到国家一级标准.多功能厅在4000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到95dB完全达到国家一级标准.经过计算机对各项指标的测算，结果都表明应用美国C-MARK音箱能达到国家标准，这样对声音的高品质有了客观科学的保障。

左击 Recompute， 会自动更新。 会自动更新 。 第三点， 第三点 ， 在 EASE EASE4 4.3 中听声面只能是四边形或三角形 中听声面只能是四边形或三角形， ， 无 法建立弧面或者多边听声面， 法建立弧面或者多边听声面 ， 一般可以将多边形空间的听声 面划分为几个对称的四边形和三角形。 面划分为几个对称的四边形和三角形 。在评价空间整天声环 境时， 境时 ， 可以同时选择多个听声面； 可以同时选择多个听声面 ； 第四点， 第四点 ， 在对耦合空间进行 模拟时， 模拟时 ， 主次空间相连的墙体在设定吸声材质时， 主次空间相连的墙体在设定吸声材质时 ， 必须设置双 折面即 （Two fold） , 设定墙面材质时可以右击 设定墙面材质时可以右击， ， 在 Properties 中 设定， 设定 ， 也可以直接 Change Wall Material 中设定 中设定。 。 在绘制门窗 的时候则需要勾选 Is Coat Of， 并在其右侧空白框内选择需要 紧贴的面。 紧贴的面 。最后一点即是 最后一点即是， ， 在建完模型， 在建完模型 ， 设置完材质以及听声 面、 扬声器后， 扬声器后 ， 需要保存后才能进行 Area Maping 运算 运算， ， 否则会 显示 Check Data First 字样 字样。 。 以上是对于简单模型建模的步骤， 以上是对于简单模型建模的步骤 ， 在碰到比较复杂的模 型建模时可以借助 EASE EASE4 4.3 本身自带的模型库和 CAD 以及 Sketchup 软件 软件。 。 在 EASE EASE4 4.3 自带的模型库中 自带的模型库中， ， 涵盖的模型有： 涵盖的模型有 ： Amphitheatre、Aidotory、Basilica、Church、Colosseum、Gothic Dome、 Multipurpose、 Octagon、 Opera 等等 等等。 。 Create Empty 则是 建立空白文件。 建立空白文件 。 在遇到所建立的模型与以上模型相似时 在遇到所建立的模型与以上模型相似时， ， 可 以通过简单的修改数据， 以通过简单的修改数据 ， 得到自己先要的模型。 得到自己先要的模型 。相对 EASE EASE4 4.3 虽然能导入 CAD 和 Sketchup 的模型 的模型， ， 但是兼容度比较差， 但是兼容度比较差 ， 经常 会出现少面， 会出现少面 ， 或者房间不是封闭空间。 或者房间不是封闭空间 。在 CAD 中绘制的模型 中绘制的模型， ， 用坐标自己绘制的三维模型相对于使用 CAD 三维挤压 三维挤压、 、 弯曲 功能建立的三维模型， 功能建立的三维模型 ， EASE4 EASE 4.3 的识别度要高 的识别度要高。 。 EASE4 EASE 4.3 虽然可以帮助我们模拟空间的声环境 虽然可以帮助我们模拟空间的声环境， ， 但是其声 学材料和扬声器的性能参数， 学材料和扬声器的性能参数 ， 绝大多数为国外材料商提供的， 绝大多数为国外材料商提供的 ， 对于国内缺少一定的吸声材料资料， 对于国内缺少一定的吸声材料资料 ， 这是希望以后该软件能 够改进的。 够改进的 。 同时在选择材料时 同时在选择材料时， ， 无法实时浏览该吸声材料的 吸声特性， 吸声特性 ， 必须等加入至所使用的吸声材料表后才能浏览， 必须等加入至所使用的吸声材料表后才能浏览 ， 对 于不熟悉其内置材料的人而言， 于不熟悉其内置材料的人而言 ， 选择合适的吸声材料较为 耗时。 耗时 。

S 20 15 5 15 2 0.4 20 5 2 0.35 20 15 0.02 0.27 20 15 2 5 15 2 5 20 2 S
i i i
T60
0.161 V 0.161 20 15 5 0.81 s 950ln1 0.27 S ln 1
五．空间吸声体
薄长方体、正方体、圆柱体、圆锥或棱锥体、劈形体等。
机理：腔内空气共振，产生能量的损耗。 特点：吸声效率高，有利于改善室内声场的分布。
厅内常用材料的吸声系数
录音棚装修
Байду номын сангаас
录音棚装修
录音棚装修
录音棚装修
第四章习题分析
一矩形播音室，长、宽、高分别为20m、15m、5m，已知两端墙及天 花析对500Hz信号的吸声系数为0.40，两侧墙为0.35，地面为 0.02，其它（家俱、空气、演员等）吸声作用忽略，试计算在 500Hz时的混响时间。该声室的结构有无缺陷？ 解：平均吸声系数
解： （1） T60
0.161 V 0.161 V 0.161 30 50 10 0.175 30 50 2 3010 2 5010 2 3 ST60 S
第九讲
室内声场音质评价
室内音质设计的基本要求
一． 无噪声干扰
二． 语言用房，应追求声音的清晰
三． 音乐用房，要求声音圆润、丰满和足够的力度 四． 立体声效果用房，追求立体感、空间感和临场感 五． 整个声场应充分扩散、分布均匀 六． 没有回声、颤音、蛙鸣、嗡声（低频声染色）以及声 聚焦等明显特异声缺陷
吸声结构机理
二．穿孔板吸声结构 机理：声波进入小孔后激发腔内空气振动，当声波 频率与空腔固有频率相同时，发生共振，由摩擦转 变为热量。

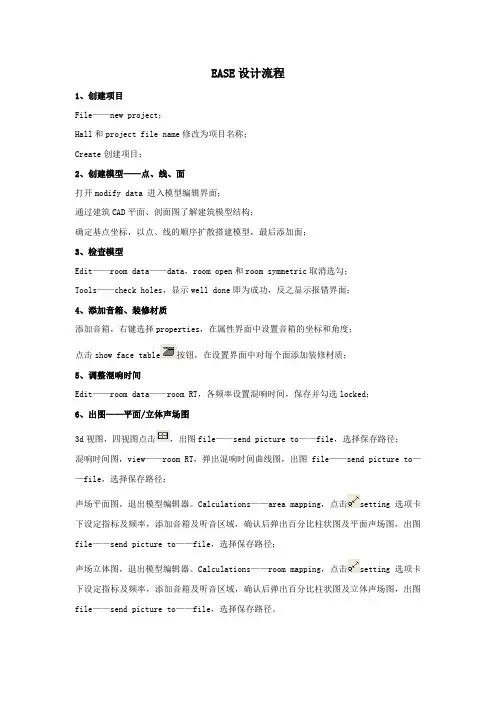

EASE设计流程1、创建项目File——new project；Hall和project file name修改为项目名称；Create创建项目；2、创建模型——点、线、面打开modify data 进入模型编辑界面；通过建筑CAD平面、剖面图了解建筑模型结构；确定基点坐标，以点、线的顺序扩散搭建模型，最后添加面；3、检查模型Edit——room data——data，room open和room symmetric取消选勾；Tools——check holes，显示well done即为成功，反之显示报错界面；4、添加音箱、装修材质添加音箱，右键选择properties，在属性界面中设置音箱的坐标和角度；点击show face table按钮，在设置界面中对每个面添加装修材质；5、调整混响时间Edit——room data——room RT，各频率设置混响时间，保存并勾选locked；6、出图——平面/立体声场图3d视图，四视图点击，出图file——send picture to——file，选择保存路径；混响时间图，view——room RT，弹出混响时间曲线图，出图file——send picture to——file，选择保存路径；声场平面图，退出模型编辑器。

Calculations——area mapping，点击setting选项卡下设定指标及频率，添加音箱及听音区域，确认后弹出百分比柱状图及平面声场图，出图file——send picture to——file，选择保存路径；声场立体图，退出模型编辑器。

Calculations——room mapping，点击setting选项卡下设定指标及频率，添加音箱及听音区域，确认后弹出百分比柱状图及立体声场图，出图file——send picture to——file，选择保存路径。

EASE软件适用性及正确使用的探讨作者：高玉龙来源：《演艺科技》2016年第07期【摘要】探讨EASE.C&件的适用范围，以及使用中涉及适用房间的大小、吸声材料数据库和扬声器数据库等诸多方面需要注意的问题，为厅堂扩声系统工程总体布局产生思路，以指导工程实施。

【关键词】EASE软件；声学设计；适用性；房间大小；声场环境；声学参数；模拟文章编号：10.3969/j.issn.1674-8239.2016.07.0061 EAsE软件的适用性讨论1.1适用房间大小EASE软件适用于声学意义上的大房间，即处于临界频率以上。

1.2适用声场环境EASE软件中包括标准运算模块、计人反射的标准运算模块和AURA运算模块。

（1）标准运算模块适用于均匀的扩散声场所谓均匀的扩散声场就是，当封闭空间内被激发起足够多的简正方式时，由于不同方式有各自特定的传播方向，因而使达到空间内某点的声波包括各种可能的入射方向。

在这种情况下，除在临界距离内的自由声场区和距离界面1/4波长范围内的固定干涉区之外，空间内各点的声能密度相等；从各个方向到达某点的声强相等；到达某点的各声线之间的相位是无规则的。

具备这样特性的声场称为均匀扩散声场。

在以自然声为主的音乐厅中为了充分利用有限的声能，不采用强吸声材料，适量增加反射和声扩散，使声场满足均匀扩散声场的要求。

在一般厅堂建筑中，获得均匀的扩散声场是十分困难的。

因此，标准运算模块由于严格的适用声环境条件的限制，在采用扩声系统的厅堂建筑中进行声学参量模拟数据仅仅是粗线条的估算值。

其结果很难和实际测量数据一致起来。

（2）计入反射的标准运算模块适用于均匀的扩散声场由于计入反射的标准运算模块是在前者的基础上改进而来，适用于均匀的扩散声场的前提条件没有发生变化。

因此，较前者的性能提升也是有限的，并没有质的改变。

（3）AURA运算模块适用于非均匀的扩散声场所谓非均匀扩散声场是指在采用扩声系统的厅堂中，由于声源扬声器的强指向性，房间部分界面材料需要作强吸声处理。

使用EASE软件中一些误区的讨论(待续)高玉龙【摘要】在厅堂扩声系统工程设计中,大多采用声学模拟软件EASE进行室内声环境设置和扬声器布置,进而对工程完成后的室内一些声学参量做出预测,用于厅堂扩声系统工程投标中.然而这里最重要的一点就是要正确使用EASE软件.有鉴于此,就需要对使用EASE软件中存在的一些误区进行深入讨论.这些误区涉及正版EASE 软件的版本配置,涉及适用房间的大小,涉及到吸声材料数据库和扬声器数据库等诸多方面.只有走出这些误区才能正确把握EASE的使用,使该软件更好地服务于厅堂声学设计.【期刊名称】《电声技术》【年(卷),期】2012(036)001【总页数】7页(P12-18)【关键词】EASE;声学大房间;AURA运算模块;吸声材料数据库;扬声器数据库【作者】高玉龙【作者单位】天津市电视技术研究所,天津300191【正文语种】中文【中图分类】TU1121 引言厅堂建筑音质设计正面临着从传统的经典设计模式向计算机辅助设计模式转变，这是计算机硬件、声场数字模拟与厅堂音质设计相结合技术发展的必然趋势。

经典设计模式:是指厅堂形体设计、容积选择、混响控制、噪声控制、声场均匀度估算、建筑缩尺模型实验、修改和调整设计方案。

计算机辅助设计模式:是指采用声场模拟软件在计算机中建立房间模型、设置与国家标准要求相一致的建筑声环境、进行音质参量模拟和预测、在房间不同听声位置进行声效预听、修改和调整设计方案。

通过设计，提供吸声材料布置方案和扬声器布置、安装方案。

计算机辅助设计模式能够为建筑厅堂声学设计提供较为高效的设计，是当今较为流行的一种厅堂建筑音质设计方式。

EASE软件是当今诸多声场模拟软件之一。

其功能是:在厅堂扩声系统设计阶段，对工程实施完成后厅堂的各种声学参量做出较为准确的预测。

当然，这里需要经历不断调整建筑声学设计方案(设置厅堂声环境)和扬声器布置方案的反复优化过程，才最终得以实现。

声场模拟软件是指在满足一定预设前提条件下，在计算机中运行的一组计算机程序。

EASE软件声学参量模拟可信度的探讨高玉龙【摘要】长久以来,人们对声学模拟软件EASE(无论版本高低)预测的一些室内声学参量数据结果都深信不疑,并以此为依据,致使在某些厅堂扩声系统工程招标中.将其作为工程设计标书中一个不可或缺的设计要求.笔者多年来对EASE软件不同版本及不同运算模块研究结果表明,上述观点在认识上存在很大的局限性.为了更深入认识和理解该软件,本文以EASE不同运算模块对同一厅堂声学参量运算结果进行对比、分析和讨论.得出EASE软件中只有AURA运算模块才能真正适用于厅堂扩声系统非扩散声场环境下的声学模拟.【期刊名称】《电声技术》【年(卷),期】2010(034)001【总页数】5页(P8-11,15)【关键词】EASE;声学参量;可信度;AURA运算模块;非扩散声场【作者】高玉龙【作者单位】天津市电视技术研究所,天津,300191【正文语种】中文【中图分类】TB54在厅堂扩声系统声学设计工作中通常采用诸如欧洲的EASE，Odeon，CATT等声学模拟软件。

采用这些软件进行声学设计，可以把厅堂建筑声环境、扬声器布局与听声者感受到的听声效果（包括该点位置处的诸多声学参量）之间的关系给出量化处理的结果。

优化设置的建筑声环境、合理的扬声器选型和布局，能够提供一个较好的听闻条件。

这正是厅堂扩声系统设计者所要实现的目标。

中国EASE软件的用户数量在诸多声学模拟软件中居于前列。

以致其在扩声系统工程招标中影响力之大前所未有，甚至某些扩声系统工程项目把是否采用EASE软件进行声学模拟设计作为招标入围的条件之一。

在这种氛围下，又促使EASE软件的用户群体有进一步扩大的趋势。

就EASE软件的基本功能而言，它可在一定预设厅堂声环境和扬声器布局条件下，进行一些声学参量预测和实现可听化。

目前德国ADA公司的EASE软件分为两种类型：初级版和完全版。

初级版Junior Version（Acoustics，Vision）属于入门级的 EASE 软件，其使用功能受到一定限制，因而价格也仅为完全版的几分之一，国内用户很少使用。

声场分析报告简介声场分析是对于一个特定环境中声音的传播及其对听觉体验的影响进行评估的科学方法。

声场分析可应用于各种领域，包括音频工程、建筑设计、音乐制作等。

通过对声场进行分析，我们可以了解声音在不同环境中的表现和声学特性，并提供有关如何改进声学环境的建议。

本报告将对一个特定的声场进行分析，评估其声学特性并提出改进的建议。

背景声场分析是一项复杂的任务，需要了解声音在环境中的传播方式以及声学特性。

声场的声学特性受到多种因素的影响，包括空间的大小、形状、材料、人员活动等。

通过声场分析，我们可以对声音的传播路径、反射率、衰减等进行测量和评估。

声场分析的重要性声场分析对于各个领域都具有重要意义。

在音频工程中，合理的声场设计可以提高声音的清晰度和立体感，提供更好的听觉体验。

在建筑领域，声场分析可以帮助设计师在建筑设计中考虑到声学因素，提供更好的室内空间体验。

在音乐制作中，声场分析可以帮助音乐人员在录音和混音过程中掌握良好的声音定位和分散效果。

声场分析方法声场分析可以使用多种方法和工具进行。

下面介绍几种常用的声场分析方法。

声学模拟软件声学模拟软件是进行声场分析最常用的工具之一。

通过使用声学模拟软件，我们可以模拟声音在不同空间中的传播和反射特性。

这些软件通常基于物理计算和声学原理，可以预测声音在特定环境中的表现。

常用的声学模拟软件包括EASE、CATT-Acoustic等。

实地测试实地测试是另一种常用的声场分析方法。

通过在实际场地进行测量和记录，我们可以获取与空间声学相关的数据。

这些数据可以用于分析声音的反射、衰减、延迟等特性。

实地测试通常需要使用专业的测量设备，如声压级计、频谱分析仪等。

主观评估主观评估是一种直观的声场分析方法。

通过让专业听者或受试者在声场中进行听觉测试，我们可以评估声音的质量、清晰度、定位效果等。

主观评估可以提供关于声场表现的直接反馈，帮助我们了解听众的听觉体验。

声场分析报告示例下面是一个声场分析报告的示例，以帮助您更好地理解声场分析的内容和格式。

EASE（一）
主讲人：段文青
EASE的功能
1. 计算和显示厅堂混响时间与频率的关系曲线 2. 计算和显示厅堂听音区在不同频率下的直达声分布 3. 计算和显示厅堂听音区声场总分布 4. 计算和显示厅堂听音区辅音清晰度损失率分布曲线（ALC） 5. 计算和显示厅堂听音区快速语言传递分布曲线（STI） 6. 计算和显示声音的清晰度：
EASE常用功能
四、C50（语言清晰度）
EASE常用功能
五、ALC（辅音清晰度损失百分比） 辅音清晰度损失百分比（%ALCONS）是一种语言可懂度的度量方法。在 EASE中0%～3.3%为优,3.3%～6.6%为良好,6.6%～14.7%为一般,14.7%～ 33.6%为较差,33.6%以上为差.一般小于10%为好。
2. EASE可以提供厅堂建筑模型、直达声分布曲线图、混响时间与频率的关 系曲线、ALC和STI等等。通过改变听音面的吸声材料等模拟手段来改变 声场环境对声音的影响，从而达到近似理想的实际设计效果。
3. 在舞台方面Βιβλιοθήκη 音箱位置的摆放及选型，会得到怎样的音质效果都可以通过 EASE模拟出效果。
EASE效果展示
EASE常用功能
六、STI（语言传输指数） 在某些条件下的一种简化形式，用来测定与可懂度有关的语言传输质量。
在EASE中0.75～1（含0.75）为优,0.6～0.75（含0.6）为良好,0.45～0.6（含 0.6）为一般,0.3～0.45（含0.3）为较差,小于0.3为差.一般大于0.5为好。
EASE常用功能
EASE的出图方式(以直达声为例)
a:
b:
EASE常用功能
一、计算和显示厅堂里直达声和混响总声压级的分布曲线(Total SPL )

第一部分1.在CAD里建模（建立房间内墙面的（与声音接触的墙面）一个仅由线组成的立体框架）：A . 打开CAD，新建一个界面，（新建界面多为二维的）B . 将二维界面转换成三维界面，其过程如下：a.用鼠标右击界面上方工具栏任何位置均可出现b.点击视图-----出现视图菜单栏c. 一般选择西南等轴测，（可根据作图习惯更改）C. 画房间框架注意以下几点a.线与线之间不可以重叠线重叠b.线与线之间端点必须完全接合，不能有空隙或交叉c. 只画墙内面（如图）d. 线与线交接时，不可跨节点做线，（即交点的左右必须是单独的两条线段、即使在一条直线上也不能用一根线段代替。

）D:最好将做好的房间框架倒到原点（方便在EASE中放置音箱、听音区，可减少工作量），对称的最好关于Y轴对称倒到原点，具体步骤：（以对称导入原点为例）a打开对象捕捉，取消正交，选中图形，使用移动功能，捕捉图形中点，将图像移至原点。

移动过程：将图像选中，捕捉对称中点，移动图像（M+Enter）,输入（0，0,0），回车即可。

2.将图另存存为2004 .dxf格式（对象导到原点）文件——另存为——文件类型选（AutoCAD 2004/LT2004DXF(*.dxf)）——保存3.Ease中导入dxf图形:打开EASE，a.file------import/export-------b.确定—（新界面）tools ----importDXF----（选择所要导入的DXF文件）——打开（选毫米Millmeter）——OK——保存（文件类型：EASE Project File）---关闭（所有与EASE有关界面）。

c.打开新保存的文件类型：EASE Project File的文件（）——(双击)room Edit-----（双击）modify data（打开编辑界面）------给对象添加面（把不用的点去掉）建面过程（有点构成面）：左边工具栏inset face，将同一个面上的点依次相连————面建成，————是————OK即可。

, 、
摆放位置
、
角 度 等 相 关数 据
,
。
可 以提高工作
避 免 翻工 浪 费
。
对 实 际 的 建 设 项 目具 有 重 要 的
指 导作 用
.
3 EA S E
的主 要 功 能
。
(l ) 计 算 和 显 示厅 堂 的 混 响 时 间 及 其 频 率 特 性 z 计 算 和 显 示 厅 堂 的声 压 级 分 布 曲 线 ) (
,
、
但精度
产 生 与发 展 的 过 程
通 过 介 质 传播
。
工 作量 大
EAs E
。
) l (
( 声场 )
声音是 客观物体振 动 ( 声 源 )
,
) 3 (
研 制 开 发 的 目的
,
作 用 人 耳 产 生 的 主 观 感 觉 ( 听觉 )
。
EAS E
主
EASE
首 先 由德 国 科 学 家 研 制 成 功
钮
,
听 众 区就 建 好 了
这 个 区 是 用绿 色 线 界 定 的
0 8m .
D ’a a t )
窗口
’
,
将 打 开一个 空 白 的
“
编 辑 项 目 伍i t d
。
Po e r c j
O
程 序 把 这 个 区 域 升 高 到 高 出座 席 区 约
处
,
即大
。
在 画 面 的 空 白处 击 右 键 打 开 鼠 标 菜 单
,
e S n r e e a t )
”
工具
”
半即可
2
.
,
可 以 省 时 省力

音响工程设计CAD三维建模导入EASE详细教程谢琰萍 编辑1. 概述厅堂声学设计软件EASE是目前音响工程设计中应用最广泛的一个软件。

EASE对音响工程从业人员来讲，在平时方案和投标设计中占有不可或缺的地位。

首先介绍一下EASE 软件，它是由德国ADA公司自1990年起开发，至今已为世界上40多个国家所广泛采用，它的扬声器数据库包含世界70多家著名的扬声器厂商提供的扬声器数据。

因此，EASE声学模拟设计软件也就成了一个统一的声学模拟设计计算平台。

声场模拟计算机辅助设计软件不仅可以用于厅堂音质设计工作中，也可以用于机动舱室结构降噪的声学设计，环境噪声治理工程设计及建筑声学等方面。

但是音响工程师始终要记得，它只是一件计算机辅助工具，工程师不能盲目的借助辅助设计工具，首先自己要有音响的基础理论知识，有自己的设计理念（例如扬声器的型号选择和位置的摆放），再对辅助工具稍加利用，才能做一个好的音响工程师。

在EASE建模中有很多方法，可以在EASE中直接建模，也可以在其他软件中建好模然后导进去修改（如CAD、MAYA等等），在这里我们主要介绍在CAD中建立三维模型，然后再导入EASE里面修改，这是目前比较常用和快捷的方法。

2. CAD中建三维模型2.1. 清图首先我们会拿到从建筑院拿来的建筑图纸，我们要对图纸进行清理，把我们要的平面图和剖面图给清理好了。

如下图我们把平面图中所有的图层都选择到“0”图层中（鼠标左键按住空白处，框取所有图像，再按一下0图层）。

再按PU（清理图层），则出现如下对话框，可以选择全部清理，如出现对话框问是否清理块，按“全部是”，重复按“全部清理“，直到该键变为灰色，按关闭，清理完成，可发现图层中少了很多建筑图层，这样更有利我们作图，和加快作图时间。

2.1. 找原点我们新建一个图层EASE，以方便我们在该图层上作图。

找到图层工具栏灯泡旁边的按钮，点开来，会出现图层管理器的对话框，在图层管理器中，我们可以新建图层、修改图层属性、删除图层等等。
