大报告厅EASE声场模拟分析

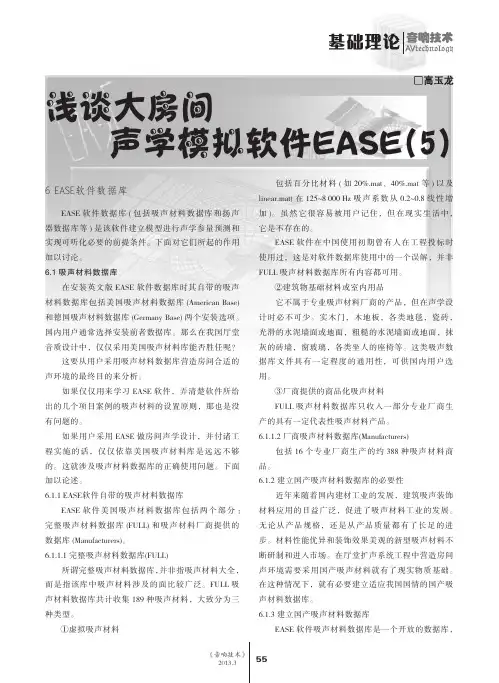

6 EASE软件数据库EASE软件数据库(包括吸声材料数据库和扬声器数据库等)是该软件建立模型进行声学参量预测和实现可听化必要的前提条件。

下面对它们所起的作用加以讨论。

6.1 吸声材料数据库在安装英文版EASE软件数据库时其自带的吸声材料数据库包括美国吸声材料数据库(American Base)和德国吸声材料数据库(Germany Base)两个安装选项。

国内用户通常选择安装前者数据库。

那么在我国厅堂音质设计中，仅仅采用美国吸声材料库能否胜任呢？这要从用户采用吸声材料数据库营造房间合适的声环境的最终目的来分析。

如果仅仅用来学习EASE软件，弄清楚软件所给出的几个项目案例的吸声材料的设置原则，那也是没有问题的。

如果用户采用EASE做房间声学设计，并付诸工程实施的话，仅仅依靠美国吸声材料库是远远不够的。

这就涉及吸声材料数据库的正确使用问题。

下面加以论述。

6.1.1 EASE软件自带的吸声材料数据库EASE软件美国吸声材料数据库包括两个部分：完整吸声材料数据库(FULL)和吸声材料厂商提供的数据库(Manufacturers)。

6.1.1.1 完整吸声材料数据库(FULL)所谓完整吸声材料数据库，并非指吸声材料大全，而是指该库中吸声材料涉及的面比较广泛。

FULL吸声材料数据库共计收集189种吸声材料，大致分为三种类型。

①虚拟吸声材料包括百分比材料(如20%.mat、40%.mat等)以及linear.mat(在125~8 000 Hz吸声系数从0.2~0.8线性增加)。

虽然它很容易被用户记住，但在现实生活中，它是不存在的。

EASE软件在中国使用初期曾有人在工程投标时使用过，这是对软件数据库使用中的一个误解，并非FULL吸声材料数据库所有内容都可用。

②建筑物基础材料或室内用品它不属于专业吸声材料厂商的产品，但在声学设计时必不可少。

实木门，木地板，各类地毯，瓷砖，光滑的水泥墙面或地面，粗糙的水泥墙面或地面，抹灰的砖墙，窗玻璃，各类坐人的座椅等。

EASE 4.1声场模拟分析报告EASE4.1 计算软件计算各频率的声压级分布如下表所示：频率（Hz）250 500 1000 2000 4000 6300全开直达声压级（dB）最高值105.3997.85101.62106.1597.16101.94106.8297.16103104.1896.03100.92102.8394.9799.79102.8594.1199.71 最低值平均值全开混响声压级（dB）最高值110.38109.01109.52109.78107.67107.76109.37106.41107.76106.52103.52105105.14102.19103.7105.39102.52104.03 最低值平均值由以上模拟结果得到结果见下表所示：根据EASE3.0的操作手册,清晰度和辅音损失度的评价标准如下表:模拟结果显示：由图表中可以看出扬声器覆盖观众席的各频段满足并超过GB/T50371-2006《厅堂扩声系统设计规范》中规定的多用途类扩声一级指标要求，大部分观众区域的辅音损失度达到良好,语言清晰度达到良好，其余观众区域的辅音损失度达到清晰。

EASE4.1 设计软件声学内部模型图设计规范声学指标计算机模拟运算结果最大声压级（dB）100～6300 Hz ≥103dB 100～6300 Hz ≥106dB传输频率特性以100～6300Hz的平均声压级为0dB，在此频带内允许范围：-4～+4dB；50Hz～100Hz和6300～12500Hz的允许范围见图4.2.2-1以100～6300Hz平均声压级为0dB，在此频带内允许-4～+4dB传声增益（dB）125～6300Hz的平均值≥-8dB稳态声场不均匀度（dB）1000 Hz ≤6dB；4000 Hz ≤+8dB；1000 Hz ≤3dB；4000 Hz ≤+3dB；系统总噪声级NR-20清晰度指数（采用Long Form计算方式）0.5-0.59辅音损失度（采用Long Form计算方式）6.91-11.08%主观评价清晰度辅音损失度优秀0.6—1 0%—7%良好0.45—0.6 7%—11%清晰11%—15%较差0.3—0.45 15%—18% 不能接受0—0.3 18%以上EASE4.1 设计软件辅音损失度EASE4.1 设计软件语言传输指数EASE4.1 设计软件混响时间(按GB/T 50356-2005剧场、电影院和多用途厅堂建筑声学设计规范中相应混响时间范围规定设置)EASE4.1 设计软件扬声器平面摆位图EASE4.1 设计软件扬声器立面摆位图EASE4.1 设计软件扬声器三维摆位图EASE4.1 设计软件左、中、右声道扬声器覆盖图EASE4.1 设计软件拉声像扬声器覆盖图EASE4.1 设计软件台唇像扬声器覆盖图EASE4.1 设计软件效果扬声器覆盖图EASE4.1 设计软件主扬声器250Hz直达声压图EASE4.1 设计软件主扬声器500Hz直达声压图EASE4.1 设计软件主扬声器1000Hz直达声压图EASE4.1 设计软件主扬声器2000Hz直达声压图EASE4.1 设计软件主扬声器4000Hz直达声压图EASE4.1 设计软件主扬声器6300Hz直达声压图EASE4.1 设计软件主扬声器250Hz混响声压图EASE4.1 设计软件主扬声器500Hz混响声压图EASE4.1 设计软件1000Hz混响声压图EASE4.1 设计软件2000Hz混响声压图EASE4.1 设计软件4000Hz混响声压图EASE4.1 设计软件6300Hz混响声压图。

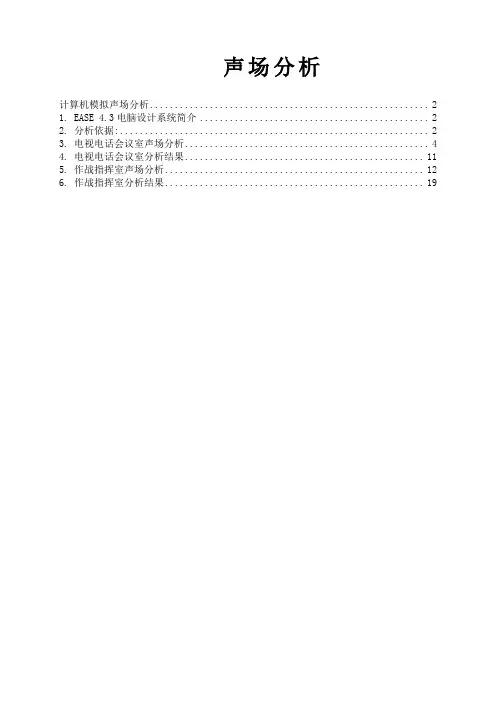

声场分析计算机模拟声场分析 (2)1. EASE 4.3电脑设计系统简介 (2)2. 分析依据: (2)3. 电视电话会议室声场分析 (4)4. 电视电话会议室分析结果 (11)5. 作战指挥室声场分析 (12)6. 作战指挥室分析结果 (19)计算机模拟声场分析为使武警水电会场声学方案设计更好地符合实际的效果，运用当代先进的计算机模拟技术，根据实际尺寸建立计算机建筑模型，对方案设计的音响效果进行计算机模拟验证，以确认设计的合理性，以及能满足技术要求，达到预期效果。

设计运用的是著名的声场分析软件——EASE4.3。

1.EASE 4.3电脑设计系统简介EASE（全称ELECHO ACOUSTIC SIMNLATOR FOR ENGINEER）是由德国人在九十年代中期开发的通用数据库，现已成为世界上最为广泛使用的声学设计软件。

EASE是采用计算机CAD技术进行模拟声场的模型建设、声学设计、声学计算与声学分析的综合设计软件。

我们现在使用的是EASE 4.3版本，主要用它进行模拟验算的声学参数有：•声场声压的分布——对声场的均匀度、频率响应及分布进行分析计算•声场清晰度的计算——对声音清晰度的分析计算2.分析依据:武警水电电视电话会议室以及作战指挥室扩声系统属厅堂扩声。

声学特性指标采用广播电影电视部部分标准GYJ25-86<<厅堂电声系统声学特性指标>>中语言和音乐兼用的电声系统二级（语言扩声一级）声学特性指标。

RASTI----快速语言传输指数（rapid speech transmission index）是语言传输指数法（STI法）在某些条件下的一种简化形式，用来测定与可懂度有关的语言传输质量。

在EASE中0.75～1（含0.75）为优,0.6～0.75（含0.6）为良好,0.45～0.6（含0.6）为一般,0.3～0.45（含0.3）为较差,小于0.3为差.一般大于0.5为好.ALC-----辅音清晰度损失百分比（%ALCONS）是一种语言可懂度的度量方法。

Ease声场设计声场设计是音响工程中非常重要的一个环节，它关乎到音乐或语音在特定空间中的传播效果。

一个好的声场设计可以提高听众在现场的听觉体验，并为演出或演讲的成功增添一份质感。

而在声场设计中，Ease声场设计软件是一款非常强大且被广泛使用的工具。

什么是Ease声场设计Ease声场设计是一款由AFMG Technologies GmbH公司开发的声场模拟软件。

它能够模拟音频在特定空间中的传播情况，包括声音延迟、增益、反射、共鸣等参数。

通过Ease，用户可以在计算机上预测和优化声音系统的效果，减少实际设置中的试错时间，提高整体的声音品质。

使用Ease进行声场设计的优势Ease声场设计具有许多优势，使其成为音响工程师们广泛使用的工具之一。

1. 精确的声音模拟Ease通过准确的声音模拟，可以帮助用户在计算机上模拟真实环境中的声音传播情况。

用户可以输入场地的尺寸、形状和材料等参数，软件会根据这些信息计算声音传播路径、声压级和各类反射等。

这样，用户可以在真实的声场环境之前就进行声音效果的预判，避免试错。

2. 高效的系统优化Ease提供了各种工具和功能，可以帮助用户优化声音系统的配置。

例如，用户可以根据建筑物的各类材料和声学特性调整模拟环境，使声音得到最佳传播效果。

此外，Ease还可以根据不同扬声器的特征和位置，提供最优的系统配置建议，帮助用户更好地利用音响设备，提高整体的音质。

3. 提供全面的数据分析Ease不仅可以帮助用户进行声场模拟，还可以提供全面的数据分析。

用户可以通过软件获得各类图表、图形和数据报告，了解声音在不同位置的传播情况，以及各种因素对声音效果的影响。

这样，用户可以根据数据进行精确的调整和改进，使声场设计更为理想。

4. 方便易用的界面Ease声场设计软件拥有直观、清晰的用户界面，使得用户能够轻松上手并快速掌握各类功能和操作。

软件提供了丰富的图形化界面和操作工具，使用户能够方便地进行声场模拟和系统优化，提高工作效率。

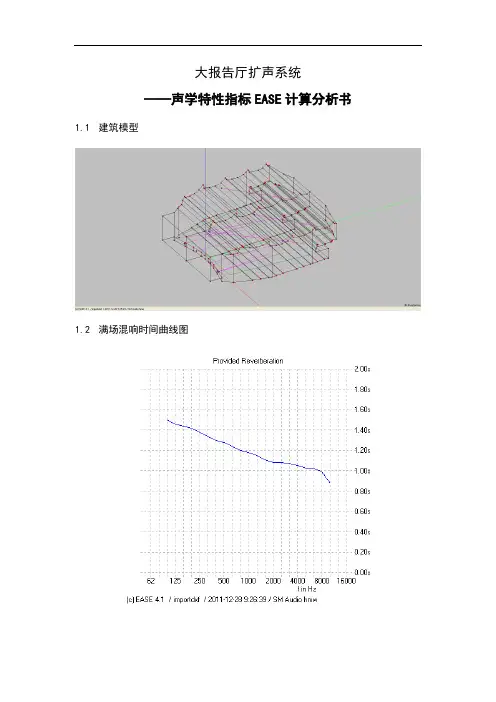

大报告厅扩声系统——声学特性指标EASE计算分析书1.1建筑模型1.2满场混响时间曲线图1.3三维声学模型1.4声场模拟图100Hz观众席模拟声压级图250Hz观众席模拟声压级图500Hz观众席模拟声压级图1000Hz观众席模拟声压级图2000Hz观众席模拟声压级图4000Hz观众席模拟声压级图8000Hz观众席模拟声压级图500Hz语音辅音清晰度损失百分比1000Hz语音辅音清晰度损失百分比2000Hz语音辅音清晰度损失百分比500Hz语言快速传输指数1000Hz语言快速传输指数2000Hz语言快速传输指数1.5本扩声系统计算分析结论根据国标《厅堂扩声系统设计规范》(GB50371-2006)，大报告厅扩声系统应达到多用途类扩声一级声学特性指标，需满足以下几个指标：1、最大声压级：额定通带内：大于或等于103dB；2、传输频率特性：以100～6300Hz的平均声压级为0dB,在此频带内允许范围：－4dB～＋4dB；3、传声增益：125～6300Hz的平均值大于或等于－8dB；4、稳态声场布均匀度：1000Hz时小于或等于6dB，4000 Hz时小于或等于＋8dB；5、系统总噪声级：NR-20；根据上述EASE声学模拟，结果如下：最大声压级声场模拟平均最大声压级115.27dB；大于103dB,满足标准要求，并有较大的动态余量。

传输频率特性声场模拟传输频率特性声场分析图模拟传输频率特性完全满足标准要求。

传声增益本系统扩声形式下话筒不受扬声器影响，传声增益满足标准要求。

声场不均匀度模拟声场不均匀度如声场分析图，详细数据如下：频率(Hz) 最大声压级(dB) 最小声压级(dB) 不均匀度(dB)125 114.68 115.95 1.27250 113.99 115.58 1.59500 113.21 114.96 1.751000 111.29 114.77 3.482000 110.03 114.79 4.764000 109.38 114.87 5.498000 108.67 113.54 4.87模拟声场不均匀度满足标准要求。

大报告厅扩声系统——声学特性指标EASE计算分析书1.1建筑模型1.2满场混响时间曲线图1.3三维声学模型1.4声场模拟图100Hz观众席模拟声压级图250Hz观众席模拟声压级图500Hz观众席模拟声压级图1000Hz观众席模拟声压级图2000Hz观众席模拟声压级图4000Hz观众席模拟声压级图8000Hz观众席模拟声压级图500Hz语音辅音清晰度损失百分比1000Hz语音辅音清晰度损失百分比2000Hz语音辅音清晰度损失百分比500Hz语言快速传输指数1000Hz语言快速传输指数2000Hz语言快速传输指数1.5本扩声系统计算分析结论根据国标《厅堂扩声系统设计规》(GB50371-2006)，大报告厅扩声系统应达到多用途类扩声一级声学特性指标，需满足以下几个指标：1、最大声压级：额定通带：大于或等于103dB；2、传输频率特性：以100～6300Hz的平均声压级为0dB,在此频带允许围：－4dB～＋4dB；3、传声增益：125～6300Hz的平均值大于或等于－8dB；4、稳态声场布均匀度：1000Hz时小于或等于6dB，4000 Hz时小于或等于＋8dB；5、系统总噪声级：NR-20；根据上述EASE声学模拟，结果如下：最大声压级声场模拟平均最大声压级 115.27dB；大于103dB,满足标准要求，并有较大的动态余量。

传输频率特性声场模拟传输频率特性声场分析图模拟传输频率特性完全满足标准要求。

传声增益本系统扩声形式下话筒不受扬声器影响，传声增益满足标准要求。

声场不均匀度模拟声场不均匀度如声场分析图，详细数据如下：频率(Hz) 最大声压级(dB) 最小声压级(dB) 不均匀度(dB) 125 114.68 115.95 1.27250 113.99 115.58 1.59500 113.21 114.96 1.751000 111.29 114.77 3.482000 110.03 114.79 4.764000 109.38 114.87 5.498000 108.67 113.54 4.87模拟声场不均匀度满足标准要求。

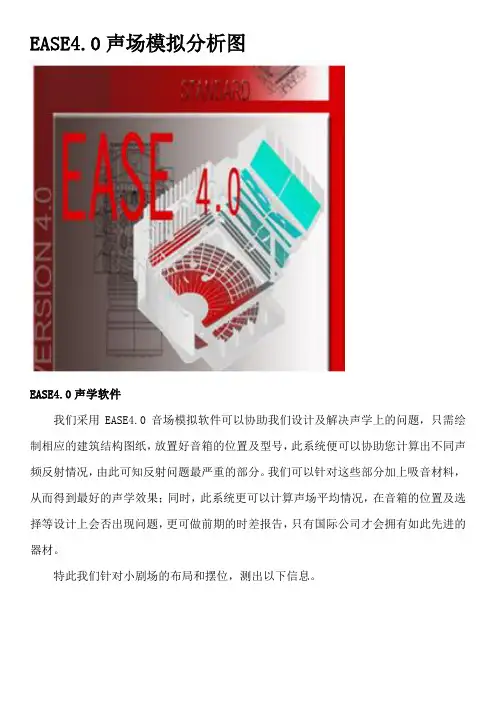

EASE4.0声场模拟分析图
EASE4.0声学软件
我们采用EASE4.0音场模拟软件可以协助我们设计及解决声学上的问题，只需绘制相应的建筑结构图纸，放置好音箱的位置及型号，此系统便可以协助您计算出不同声频反射情况，由此可知反射问题最严重的部分。

我们可以针对这些部分加上吸音材料，从而得到最好的声学效果；同时，此系统更可以计算声场平均情况，在音箱的位置及选择等设计上会否出现问题，更可做前期的时差报告，只有国际公司才会拥有如此先进的器材。

特此我们针对小剧场的布局和摆位，测出以下信息。

1000hz直达声
2000hz直达声
4000hz直达声
6300hz直达声。

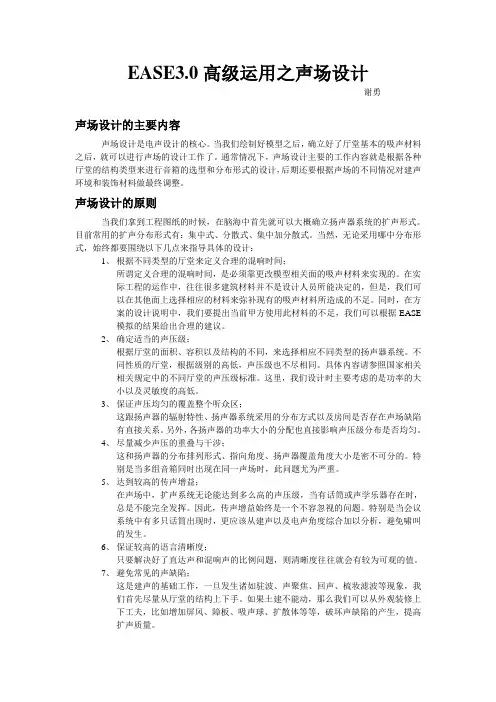

EASE3.0高级运用之声场设计------------谢勇声场设计的主要内容声场设计是电声设计的核心。

当我们绘制好模型之后，确立好了厅堂基本的吸声材料之后，就可以进行声场的设计工作了。

通常情况下，声场设计主要的工作内容就是根据各种厅堂的结构类型来进行音箱的选型和分布形式的设计，后期还要根据声场的不同情况对建声环境和装饰材料做最终调整。

声场设计的原则当我们拿到工程图纸的时候，在脑海中首先就可以大概确立扬声器系统的扩声形式。

目前常用的扩声分布形式有：集中式、分散式、集中加分散式。

当然，无论采用哪中分布形式，始终都要围绕以下几点来指导具体的设计：1、根据不同类型的厅堂来定义合理的混响时间；所谓定义合理的混响时间，是必须靠更改模型相关面的吸声材料来实现的。

在实际工程的运作中，往往很多建筑材料并不是设计人员所能决定的，但是，我们可以在其他面上选择相应的材料来弥补现有的吸声材料所造成的不足。

同时，在方案的设计说明中，我们要提出当前甲方使用此材料的不足，我们可以根据EASE模拟的结果给出合理的建议。

2、确定适当的声压级；根据厅堂的面积、容积以及结构的不同，来选择相应不同类型的扬声器系统。

不同性质的厅堂，根据级别的高低，声压级也不尽相同。

具体内容请参照国家相关相关规定中的不同厅堂的声压级标准。

这里，我们设计时主要考虑的是功率的大小以及灵敏度的高低。

3、保证声压均匀的覆盖整个听众区；这跟扬声器的辐射特性、扬声器系统采用的分布方式以及房间是否存在声场缺陷有直接关系。

另外，各扬声器的功率大小的分配也直接影响声压级分布是否均匀。

4、尽量减少声压的重叠与干涉；这和扬声器的分布排列形式、指向角度、扬声器覆盖角度大小是密不可分的。

特别是当多组音箱同时出现在同一声场时，此问题尤为严重。

5、达到较高的传声增益；在声场中，扩声系统无论能达到多么高的声压级，当有话筒或声学乐器存在时，总是不能完全发挥。

因此，传声增益始终是一个不容忽视的问题。
