大连海事大学船舶操纵课件.ppt

冰区水域的船舶操纵
• 冰山与海冰的探测
• 使用雷达，与冰山的大小和反射面的角度有关 • 夜间，取决于月光强度与方向 • 冰光（ice blink）反射的太阳光线在其上空云底空
间所看到的现象。冰的反射光则为黄白色； • 冰区边缘往往出现浓雾； • 风力急剧减缓，浪涌也突然减低； • 海水温度急剧下降； • 汽笛声有回声，或大浪击壁声
第五章特殊水域中的操船
• 狭水道中的船舶操纵 • 冰区水域的船舶操纵 • 分道通航制和船舶交通管制区域的船舶操
纵Hale Waihona Puke • 桥区水域的船舶操纵第一节 狭水道中的船舶操 纵
• 狭水道中的船舶操纵特点
– 狭水道是指相对水深或水道相对宽度较小，因而给通 过该水域的船舶进行操纵带来各种影响的水域。例如， 港区、江河、运河、锚地、岛礁区、雷区及狭窄海峡 等。
– 冰山（berg）直径超过30m； – 小冰山（berg bit）直径处于6～30m – 冰岩（growler）直径处于2～6m
冰区水域的船舶操纵
• 冰山与海冰
• 海冰（sea ice）为海水冻结（低于-1.9℃）的生成 物，系海水冰 – 冰晶（ice crystal）—薄片状的结晶； – 冰泥（ice slush）—浮于海面的初期极薄冰层； – 软冰（sludge ice）—由冰泥固结的软冰层，直 径约3～30m，圆盘状，对低速航行船舶无碍； – 荷叶冰（pancake ice）—较软冰略大，可达 30cm厚度，直径约为1.8m以下者；因其相互接 缘，故船舶以常速航行将损伤外板或推进器。
ARPA • 检查船舶操舵系统、声光信号设备、助航仪器 • 严格遵守各种航行规定 • 浮标、陆标进行定位核对 • 浅水区域应连续测深、保证足够富余水深 • 核对舵角指示器、车钟、转速表

• 需要考虑进出港的时机和时间。
港内水域概述
• 连接水域及码头前沿水域
–掉头/回旋水域船舶在靠离码头，进出港口需要掉 头或改变航向时的专用水域。与船舶尺度，掉头操 纵方式，流向流速及风向风速等有关。
• 掉头水域直径一般至少为2.0 L ； • 船舶自力掉头时，掉头水域直径一般至少为2.5 L 。
• 船在有流水域掉头，其旋回轨迹呈椭圆形，沿水
倒车制动
舵控
侧推器
拖轮 •
进出港时操船
• 接、送引水员
–查阅《进港指南》； –VHF与引航站联系，控制ETA； –悬挂或显示有关的信号； –引航梯或舷梯（下风舷），备好救生器具、照
明灯（夜间）。
进出港时操船
• 引航员登离船装置 –驾驶员监督指导； –驾驶员护送引航员； –2m≤垂直长度≤9ｍ， 超过9ｍ应结合舷梯或 机械式引航员升降机； –舷梯倾斜角≤55°； –两根直径≥28mm扶手 绳；带有自亮灯的救生 圈；撇缆； –适当照明。
港内水域概述
• 锚地及港湾
– 锚地与港湾 • 锚地包括：装卸锚地、停泊锚地、避风锚地、 引水锚地及检疫锚地等；
–停泊方式 • 单浮筒系泊 Single Point Mooring • 双浮筒系泊 • 锚泊 • 、停泊和装卸作业的准备工作； –备车； –逐级减速。
港内水域概述
进出港航道
–航道水深 • 理论最低潮面至海底的深度，即海图水深 • 衡量航道垂直方向通航最大船型尺度吃水的 重要标志 • 浅水：船舶航行水域在垂直方向上的限制 • 需考虑安全富裕水深(UKC)
港内水域概述
• 进出港航道
–航道方向与弯度 –航道方向：航道中线的方位角。衡量风浪流影响程
度的依据。 –受地形地貌影响，整个航道可能存在多个转向角。

最新课件
2
第四章 港内操纵
二、系缆 （一）系缆的名称和作用
最新课件
3
第四章 港内操纵
（二）缆的绞收 1、绞收船首横缆
2、绞收船首尾缆 调整船舶位置
（三）系缆与舵的配合运用
最新课件
4
第四章 港内操纵
（四）船有进退运动时，系缆的作用
（五）用缆注意事项 1、靠泊 掌握出缆先后次序，应根据当时风、流和 靠泊方式来确定。
（1）
（2）
最新课件
（3）
（4）
23
第四章 港内操纵
（三）拖缆必须有足够的强度，采用∞字挽桩，而不宜将琵 琶头直接套在缆桩上，以便随时解缆。 （四）按照拖带常规，协调好拖缆系带、挽桩、起拖、加 速、减速等环节，并保持本船与拖轮的有效通信联系。
最新课件
24
第四章 港内操纵
第三节港内掉头
一、掉头地点及掉头时机的选择 （一）掉头地点 1、障碍物少，水流平缓，航道宽广。 2、水域狭窄，船舶密集，情况复杂的港口，应在指定的掉 头区。 3、根据泊位附近的航道、水流及本船操纵性，掌握掉头时 机。 4、在潮流河段或港，应选潮流流速较缓时。 5、在大风浪中，应避免船舶转致横浪时遇大浪。
最新课件
26
第四章 港内操纵
三、掉头方向的选择 （一）根据船、桨、舵效应横向力的综合作用方向选择掉头 方向。 1、单螺旋桨船掉头 （1）连续正车旋回掉头时，应朝回转圈直径较小一舷掉头 （2）正倒车掉头时，右旋式螺旋桨船应向右舷掉头 2、双螺旋桨船掉头 外旋式双螺旋桨船可朝任一舷掉头 （二）根据航道中的水流情况选择掉头方向 1、顺流航行船舶掉头时，应由主流向缓流掉头 2、逆流航行船舶掉头且下水航行时，应由缓流向主流掉头

款（2）项的规定。
50
拖带或顶推
51
拖带或顶推
52
拖带或顶推
53
拖带或顶推
54
拖带或顶推
55
拖带或顶推
56
拖带或顶推
57
拖带或顶推
58
拖带或顶推
5. 除本条7款所述者外，一艘被拖船或被拖物体应显示： （1）两盏舷灯； （2）一盏尾灯； （3）当拖带长度超过200米时，在最易见处显示一个菱形体号
9．凡由于任何充分理由，使得一艘通常不从事拖带 作业的船不可能按本条1或3款的规定显示号灯，这 种船舶在从事拖带另一艘遇险或需要救助的船时， 就不要求显示这些号灯。但应采取如第三十六条所 准许的一切可能措施来表明拖带船与被拖带船之间 关系的性质，尤其应将拖缆照亮。
65
在航帆船和划桨船
第 二 十 五 条 在航帆船和划桨船 1．在航帆船应显示： （1）两盏舷灯； （2）一盏尾灯。 2．在长度小于20米的帆船上，本条1款规定的号灯可

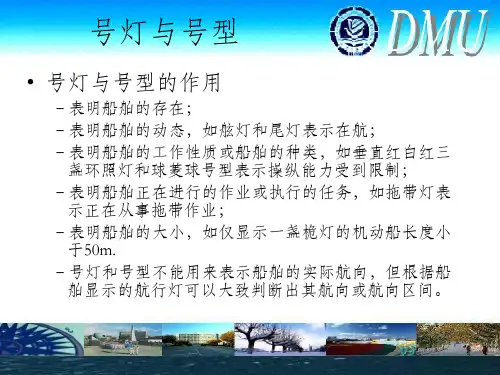

于50m. –号灯和号型不能用来表示船舶的实际航向，但根据船
舶显示的航行灯可以大致判断出其航向或航向区间。
1
号灯与号型
• 第二十条 适用范围
1.本章（第三章）各条在各种天气中都应遵守。 2．有关号灯的各条规定，从日没到日出时都应遵守。在
此时间内不应显示别的灯光，但那些不会被误认为本 规则条款订明的号灯，或者不会削弱号灯的能见距离 或显著特性，或者不会妨碍正规了望的灯光除外。 3．本规则条款所规定的号灯，如已设置，也应在能见度 不良的情况下从日出到日没时显示，并可在一切其他 认为必要的情况下显示。 4．有关号型的各条规定，在白天都应遵守。 5．本规则条款订明的号灯和号型，应符合本规则附录一 的规定。

桨的推进效率越低。它在船舶操纵中有着重要意义： 由滑失的定义可见，对于给定的螺旋桨，滑失与船速有关，而船速与
船舶的阻力有关，阻力越大，船速越低，滑失越大。因此船舶污底越严重、 遭受的风浪越大，滑失也越大。
反之，可利用螺旋桨的滑失提高船舶的舵效（在较小的距离内转过较 大的角度）。
2019/4/27
课件
定义：在深水中，主机在海上转数下船舶所能达到的静水船速称为海 上船速。
2019/4/27
课件
15
二、滑失和船速
（3）港内船速（Harbour Speed） 近岸航行，尤其是近港航行，常需备车；港内船舶密集，水深较
额定船速随着船舶老化和主机的使用年限逐步降低。
2019/4/27
课件
14
二、滑失和船速
（2）海上船速（Sea Speed） 由于海上的情况多变，船舶的阻力也随之变化，为了保证长期安全航
行，需要留有一定的功率主机功率储备，以便在应急时使用。因此，海上 长期使用的功率不是额定功率，而是海上功率。
海上功率一般为额定功率的90％，相应的海上转数为额定转数的96－ 97％。
7
一、船舶阻力与推力
其中: tp为推力减额系数,wp 为桨处伴流系数,Dp为螺旋桨的直径,n为主机
转速,β 为桨的进程角,CT 、CQ为试验系数,以下式给出:
C CQ T 11101k0 30000A k 30 00kC cko cksoks BkD skisnkink
式中：A(k)、B(k)、C(k)、D(k)分别为桨叶数、螺距比、盘面比的函数。
2019/4/27
课件
8
二、滑失和船速
1、吸入流与排出流
（1）吸入流 流向螺旋桨的流称为吸入流。其特点是：范围大；流速慢；流线平行。 （2）排出流 离开螺旋桨的流称为排出流。其特点是：范围小；流速快；流线旋转 （3）排出流在操纵中的应用 可利用排出流的特点增加舵效。

之间的垂直距离(m)。 波浪周期T—水质点每回转一次所
需时间(s)。 波速C—波形向前移动的速度(m/s) 波长λ—两个相邻波峰或波谷间的
水平距离(m) 波陡H/ λ— 波高与波长的比。
二、波浪要素的简单估算
1、规则波 波数和波频率的计算：
k2
2
T
2、不规则波
波列：经过一定时间的观测，将观测到的波高按从大 到小依序排列起来即为波列。
一、顶浪或偏顶浪的危害
1、拍底
在激烈的纵摇和垂荡中，当船首升起后下落而与波的 向上运动相撞击时产生的现象，称为拍底。它使船首 底部，甚至在整个首垂线后1／4船长区域和波浪表面 发生冲击，产生很大的应力，将导致首部结构的损伤。 拍底时船体发生剧烈的振动。
1）船长与波长相当的时会产生剧烈的拍底。海上的波 长在80～140m之间，因此，如船长在这个范围内，则 易发生拍底。
一、顶浪或偏顶浪的危害
2） d/L＜5%。吃水与船长之比值小时易产生拍底。一般 空船时拍底严重，2/3载以上则不易发生拍底。 3） 船速是产生拍底的重要因素，根据Lehman的研究，当 Fr处于0.14 ~0.21范围内时容易产生拍底。 3） 方形系数及棱形系数大的船，冲击力也大。U型船首比 V型船首遭受拍击的次数多，强度也大。
遭遇周期：
TE
VE
CVcos
上式中当船速V为零 时，遭遇周期即为波 浪周期。
四、船在波浪中的运动
3、波向角及船舶摇摆程度
4、谐摇运动及其危害
当船舶自由摇摆周期及 （或频率）近似等于遭 遇周期（或频率）时， 船舶将发生谐摇运动。
横向谐摇可能造成船舶 横倾角过大，甚至倾覆。
纵向谐摇可能产生拍底、 飞车以及船体结构强度 受损。
